Удлинители вил штабелера из металла — изготовление по нашим чертежам

Как мы разрабатываем чертежи удлинителей

Мы не просим у заказчика готовых чертежей — их у вас может просто не быть. Чертежи разрабатываем сами на основе фото, видео, размеров и маркировочной таблички вашего штабелера. Работаем в одном из двух режимов, но в обоих случаях обязательно сверяем с реальным штабелером.

Режим 1. Модель есть в нашей базе (более 30 моделей на 2026 год)

Если ваш штабелер — из числа уже отработанных (TISEL ESL12C, Komatsu MWS14, OTTOMAYER OM RC 0415, EP ZS12, Prolift SDR 1230, Noblelift PSE12 и десятки других), у нас есть проверенный базовый чертёж. Но мы всё равно сверяем его с вашим реальным штабелером — по фото и размерам. Причина: у одного и того же производителя одна и та же модель в разные годы выпуска могла иметь разную конструкцию каретки, профиль вил или расстояние между вилами. Даже при «совпадении» модели мы сверяем ключевые параметры.

Режим 2. Модель новая

Если модель ещё не встречалась — за 1 рабочий день от получения фото высылаем «эскиз для замера»: чертёж с пронумерованными точками замера и подробной инструкцией. Срок производства для новой модели — 5–10 рабочих дней после оплаты (включая время на замеры и согласование).

Что присылает клиент на этапе замеров

Мы просим и размеры, и фотографии — это взаимная проверка:

• Размеры по нашему эскизу — снимает клиент в удобном темпе, не торопясь;
• Фото каретки с линейкой на фоне — с разных ракурсов;
• При возможности — видео работы штабелера.

Зачем и то, и другое? Размеры без фото — риск ошибки заказчика (не туда приложил линейку, не тот параметр замерил, промахнулся на 5 мм). Фото без размеров — риск нашей интерпретации. Только размеры + фото вместе дают взаимную проверку: расхождение сразу видно, ошибка выявляется до производства. Бывали случаи, когда клиенты указывали размеры, которые не совпадали с тем, что видно на фото — и именно фото помогало это заметить. Замеры — не гонка: делайте их внимательно, не торопясь.

Что прислать для старта

• Фото штабелера (общий вид);
• Фото каретки с разных ракурсов;
• Фото вил;
• Фото маркировочной таблички (шильдика) — обязательно. Если шильдик стёрт — принимаем паспорт штабелера или фото с названием модели;
• При наличии — видео работы штабелера или каретки.

Что НЕ нужно от заказчика

• Чертежи в DXF/DWG — не обязательны (см. ниже про ваш чертёж);
• Техническая документация — не нужна;
• Согласование с производителем штабелера — не требуется;
• Выезд нашего инженера — не требуется (работаем по фото, видео и размерам).

Если у вас есть свой чертёж

Иногда клиент присылает свой готовый чертёж на удлинители. Мы можем его принять, но будем вынуждены проверить по трём критериям:

1. Соответствие модели штабелера. Сверяем ваш чертёж с реальной конструкцией каретки — по фото и маркировочной табличке вашего штабелера. Если чертёж нарисован под одну модификацию, а у вас другая — работать не будет.
2. Расчёт грузоподъёмности. Проверяем коэффициент запаса прочности — не менее 4:1 по ГОСТ 33715-2025. Если в чертеже металл тоньше или конструкция слабее — мы не сможем его принять.
3. Возможность и технология изготовления. Оцениваем, можем ли мы это изготовить на нашем производстве и есть ли смысл: иногда чертёж требует уникальной оснастки или материала, которых нет.

Почему мы проверяем чужие чертежи: на удлинители мы выдаём паспорт изделия — а паспорт можно выдать только на проверенную конструкцию. Без паспорта это просто безымянная железка. По своему проекту мы делаем быстрее — у нас есть отработанные решения и база. Если ваш чертёж проходит проверку по всем трём критериям — мы изготовим удлинители и выдадим паспорт, как на свои изделия. Если нет — предложим наше решение, которое пройдёт расчёт и получит паспорт.

Сроки

• Эскиз для замера (если модель новая) — 1 рабочий день от получения фото;
• Согласование итогового чертежа — по факту ваших правок;
• Производство для новой модели — 5–10 рабочих дней после оплаты;
• Производство для модели из базы — от 5 рабочих дней после утверждения чертежа.

Техника безопасности при работе с удлинителями вил штабелера

• Не превышайте допустимую нагрузку (см. таблицу выше).
• Поднимайте груз только на минимально необходимую высоту.
• Двигайтесь плавно, без резких поворотов.
• Перед началом работы проверьте надёжность фиксации удлинителей.
• Помните, что расчётный коэффициент запаса прочности конструкции составляет не менее 4:1, но при нарушении условий эксплуатации он может снижаться.

Мы всегда предупреждаем заказчиков об этих ограничениях и прилагаем к изделию паспорт с расчётом допустимой нагрузки. Все расчёты выполняются в строгом соответствии с ГОСТ 33715-2025.

Практический инструмент: проверьте устойчивость своего штабелера с удлинителями на калькуляторе устойчивости — покажет коэффициент S, запас K_D и безопасный предел массы.

Примеры работ и отзывы клиентов

Фотогалерея наших работ

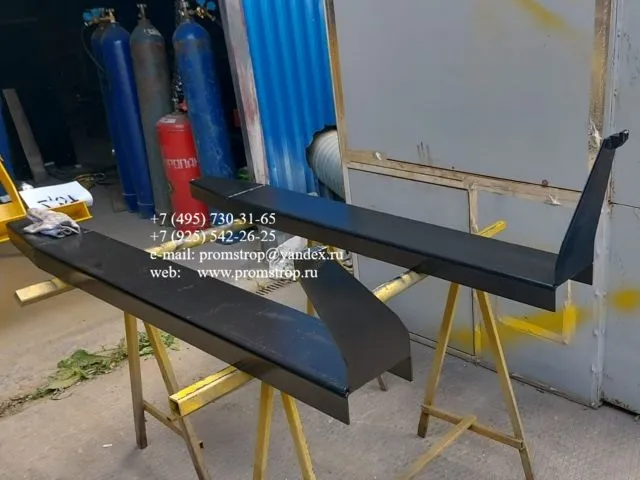

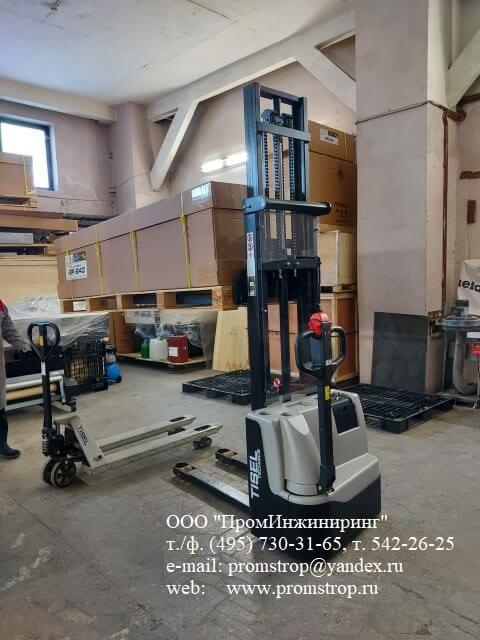

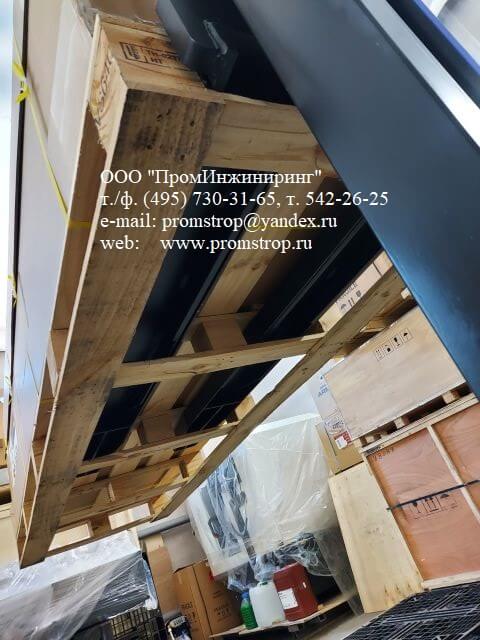

Удлинители для TISEL ESL12C (1,6 м) →

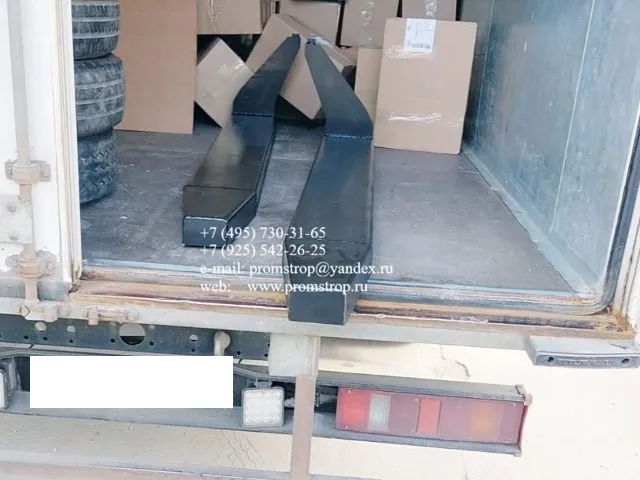

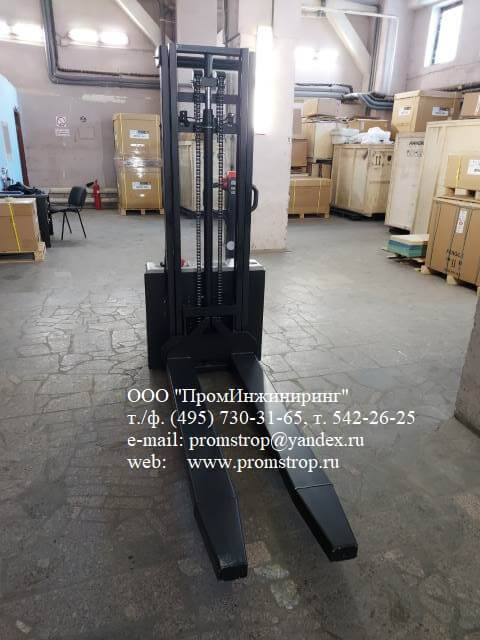

Удлинители для OTTOMAYER OM RC 0415 (2,0 м)

Удлинители для Komatsu MWS14 (1,8 м)

* Фотографии являются иллюстративными, точный внешний вид зависит от модели штабелера. Мы высылаем реальные фото по запросу.

Смотреть все фото в галерее

Реализованный проект — Komatsu MWS14

Нами был получен запрос на проектирование и изготовление удлинителей вил штабелера Komatsu MWS14:

Интересуют удлинители для вил на штабелер Komatsu, его грузоподъёмность 1,4 т. Требования к приспособлению:

• Длина 1800 мм,
• Грузоподъёмность — 0,8 тонны,
• Работать будет на Komatsu MWS14,
• Задача: перемещение длинных паллет (длина чуть больше двух метров) с грузом до 800 кг.

По заказу клиента мы спроектировали и изготовили удлинители вил штабелера Komatsu MWS14 из металла, которые полностью соответствуют требованиям технического задания. Получен положительный отзыв и видеоотчёт о работе.

★★★★★   Оценка клиента: 5/5

Как решены ключевые задачи:

• Обзорность: корпус изделия не выше каретки и не закрывает обзор при движении вперёд и при заведении вил под груз.
• Крепление: удлинители оснащены вертикальной пластиной сопряжения с кареткой, на которой установлен узел зацепления для быстрой навески на каретку Komatsu MWS14.

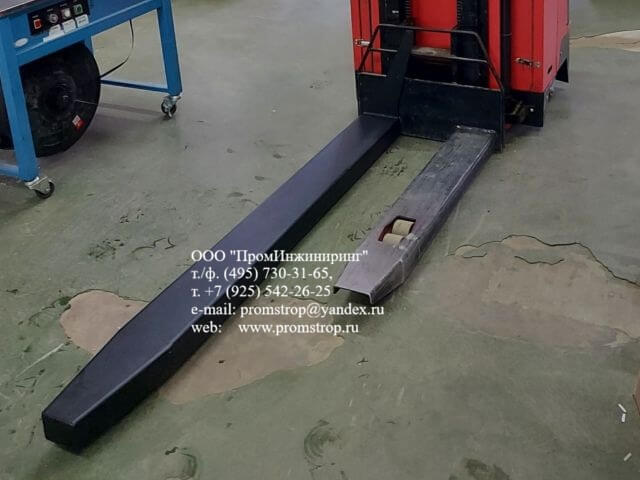

• Дополнительные вилы: полностью опускаются на штатные вилы с роликами.
• Грузоподъёмность: расчётная нагрузка до 800 кг, равномерно распределённая на длине 2,1 метра, что позволяет безопасно перемещать паллеты длиной немного больше двух метров.

Конструкция прошла расчёты на прочность и устойчивость в соответствии с нормами безопасности.

Демонстрация работы удлинителей вил штабелера Komatsu MWS14

Видео: удлинители вил для штабелера Prolift SDR 1230

Отзывы наших клиентов

★★★★★ Вы тоже работаете с нами? Оставьте свой отзыв на Яндекс Картах или 2ГИС — это поможет другим клиентам сделать правильный выбор. Ваше мнение важно для нас!

Экономика решения: удлинители vs новый штабелер

Сравните затраты на покупку удлинителей вил с альтернативными решениями — покупкой нового штабелера нужной длины или арендой более подходящей техники.

Сравнение затрат по годам

* Расчёты приведены для ориентира. Аренда указана из расчёта 30 000–50 000 ₽/мес.

Вывод: Удлинители вил — самое экономичное решение для складов, которым нужно периодически перемещать длинномерные грузы. Вы экономите от 280 000 до 500 000 ₽ в год по сравнению с арендой и от 150 000 ₽ по сравнению с покупкой нового штабелера.

Библиотека возражений

Мы проанализировали отзывы на профильных форумах и выделили топ-8 самых частых жалоб на удлинители вил от других производителей. Вот наши ответы на каждое возражение.

Знаете другие возражения? Позвоните нам — развеем любые сомнения: +7 (925) 542-26-25

Почему выбирают нас

• Индивидуальное проектирование из металла — мы не продаём готовое, а создаём под вашу технику. Чертежи разрабатываем сами.

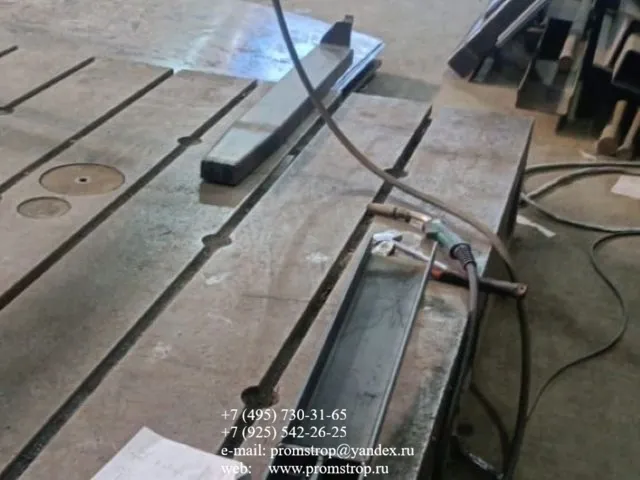

• Полный цикл производства в Москве — контроль качества на каждом этапе: лазерная резка, гибка ЧПУ, сварка MIG/TIG, покраска.
