Собственное производство

Удлинитель вил для штабелера OTTOMAYER OM RC 0415

Длина 1,2 м • добавляет 475 мм к штатным вилам 675 мм • грузоподъёмность 300 кг

Установка удлинителей вил OTTOMAYER OM RC 0415 на штабелер

Удлинитель вил для штабелера OTTOMAYER OM RC 0415 — это съёмное грузозахватное приспособление, надеваемое на штатные вилы. Представляет собой металлические профили с зацепами для фиксации за каретку. Основное назначение — увеличение рабочей длины вил с 675 до 1150 мм для работы с европаллетами 800×1200 мм. Ключевое преимущество — возможность поднимать стандартные паллеты без покупки нового штабелера, грузоподъёмность комплекта — 300 кг.

Краткая справка

Модель: Удлинитель вил для OTTOMAYER OM RC 0415.
Назначение: Для подъема европаллет 800×1200 мм ручным гидравлическим штабелером.
Ключевая характеристика: Длина 1200 мм, добавляет 475 мм к штатным вилам.
Совместимость: OTTOMAYER OM RC 0415 (штатные вилы 550×675 мм).
Защита/особенность: Быстросъёмное крепление зацепами за каретку.
Масса: Комплект 30 кг (по 15 кг каждый удлинитель).
Сертификация: Декларация ТР ТС 010/2011, паспорт изделия.
Цена: От 18 000 ₽ за комплект.
Инспекция: Ежемесячный осмотр согласно ФНП.
Гарантия: 12 месяцев.

Ключевые факты

Дополнительная длина: +475 мм (итого 1150 мм).
Грузоподъёмность: 300 кг (снижение на 25% из-за вылета).
Вес комплекта: 30 кг (устанавливается одним человеком).
Материал: Конструкционная сталь с грунт-эмалью.
Запас прочности: Не менее 4:1 по ГОСТ 33715-2025.

Задача заказчика

К нам обратился клиент с запросом на проектирование и изготовление удлинителей для ручного штабелера OTTOMAYER OM RC 0415, грузоподъёмностью 300 кг.

«Вес груза — до 300 килограмм. Размещение груза: на стандартном паллете размером 800×1200 мм. Имеется ручной гидравлический штабелер OTTOMAYER OM RC 0415, который оснащён вилами 550×675 мм. Он способен поднимать грузы массой до 400 кг на высоту до 1,5 м.

Основной недостаток этой модели — короткие вилы, не позволяющие поднимать стандартный паллет 800×1200 мм с размещением вил вдоль паллета. Это ограничение значительно снижает возможность использования штабелера для работы на складе.»

Что мы предложили

Удлинители надеваются на штатные вилы длиной 675 мм и добавляют к ним 475 мм полезной длины.
Крепление за счёт специальных зацепов за каретку штабелера — без дополнительных крепежных элементов.
Установка одним человеком — за счёт небольшой массы (15 кг каждый удлинитель).
Грузоподъёмность 300 кг — расчёт с учётом снижения из-за вылета центра тяжести.

Результат: штабелер OTTOMAYER OM RC 0415 теперь может поднимать стандартные европаллеты 800×1200 мм вдоль длинной стороны, что сделало его полноценным инструментом для складских операций.

Фотогалерея изделия

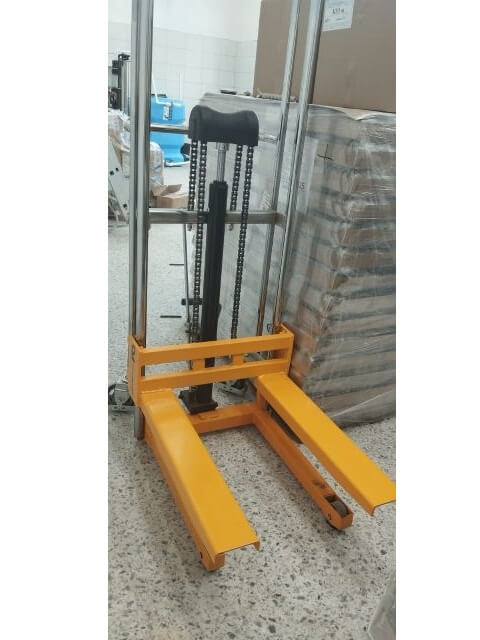

Удлинитель вил для штабелера OTTOMAYER OM RC 0415 длиной 1,2 м — общий вид

Удлинитель вил OTTOMAYER OM RC 0415

Общий вид изделия

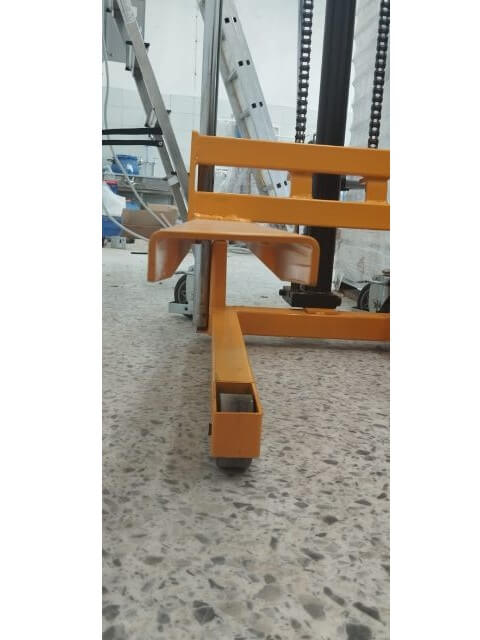

Вид сбоку

Крепление зацепами за каретку

Установка на штабелер

Работа с паллетой 800×1200 мм

Технические характеристики

Модель	Удлинитель вил для OTTOMAYER OM RC 0415
Совместимость	Ручной гидравлический штабелер OTTOMAYER OM RC 0415
Штатные вилы	550 × 675 мм
Длина удлинителя	1200 мм
Дополнительная длина к вилам	475 мм
Грузоподъёмность	300 кг (с учётом снижения из-за вылета)
Масса одного удлинителя	15 кг
Масса комплекта (пара)	30 кг
Тип крепления	Зацепы за каретку штабелера
Материал	Конструкционная сталь
Покрытие	Грунт-эмаль (опционально — порошковое в цвет RAL)
Коэффициент запаса прочности	Не менее 4:1 (по ГОСТ 33715-2025)
Гарантия	12 месяцев

Преимущества удлинителей

Увеличение длины вил на 70% — 675 мм штатных + 475 мм дополнительных = 1150 мм рабочей длины.
Работа со стандартными европаллетами 800×1200 мм — вдоль длинной стороны без перекоса центра тяжести.
Быстросъёмная конструкция — установка и снятие одним человеком за 1–2 минуты.
Не требует доработки каретки — крепление зацепами за штатную каретку штабелера.
Лёгкий вес — 15 кг каждый удлинитель, общий комплект 30 кг.
Инженерный расчёт — грузоподъёмность 300 кг подтверждена расчётом с запасом прочности 4:1.
Полный пакет документов — паспорт, декларация ТР ТС 010/2011, гарантия 12 месяцев.

Библиотека возражений

Мы проанализировали частые сомнения клиентов и подготовили аргументированные ответы.

❌ «Штабелер не рассчитан на такие длинные вилы»

✅ Наше решение: Грузоподъёмность снижается до 300 кг (вместо 400 кг), что подтверждено инженерным расчётом. Этого достаточно для стандартных складских грузов на европаллетах.

❌ «Придется вызывать сварщика и дорабатывать каретку»

✅ Наше решение: Удлинители имеют быстросъёмное крепление зацепами за штатную каретку. Установка занимает 1–2 минуты и не требует дополнительного инструмента.

❌ «Самодельные удлинители обойдутся дешевле»

✅ Наше решение: Самодельные удлинители не имеют паспорта и декларации ТР ТС. При несчастном случае это грозит штрафами до 1 млн ₽ по КоАП. Мы даем полный пакет документов и гарантию 12 месяцев.

❌ «Долго ждать изготовления»

✅ Наше решение: Стандартный срок изготовления — 5–7 рабочих дней. Отправляем транспортной компанией сразу после готовности.

Технические особенности: штабелер, каретка, вылет

Понимание терминов поможет правильно эксплуатировать оборудование и избежать аварийных ситуаций.

Штабелер OTTOMAYER OM RC 0415

Ручной гидравлический штабелер с номинальной грузоподъемностью 400 кг и высотой подъема до 1,5 м.

Каретка

Подвижная часть штабелера, на которой закреплены вилы. Наши удлинители цепляются непосредственно за нее.

Вылет центра тяжести

При удлинении вил центр тяжести груза смещается вперед, что требует снижения нагрузки на 25%.

Европаллета

Стандартный деревянный поддон размером 800×1200 мм. Основной тип тары на складах РФ.

Зацепы

Элементы крепления удлинителя, обеспечивающие надежную фиксацию за каретку без сварки.

Дополнительная длина

Прибавка к штатным вилам 675 мм составляет 475 мм, что дает рабочую длину 1150 мм.

удлинитель вил OTTOMAYER штабелер OM RC 0415 работа с европаллетами грузоподъемность 300 кг удлинитель вил 1200 мм насадка на вилы штабелера крепление за каретку быстросъемные удлинители

Инспекция и браковка удлинителей

Удлинители вил являются съёмным грузозахватным приспособлением (СГЗП) и подлежат регулярной инспекции согласно ГОСТ 33715-2025 и ФНП (Приказ Ростехнадзора № 461).

Периодичность осмотров

Тип осмотра	Периодичность
Осмотр перед началом смены (стропальщиком)	Ежесменно
Осмотр ответственным лицом	Ежемесячно
Полное техническое освидетельствование	Не реже 1 раза в год
Статические и динамические испытания	После ремонта или замены

Что проверяют при инспекции

Целостность сварных швов и отсутствие трещин.
Состояние зацепов и их плотное прилегание к каретке.
Отсутствие деформаций профиля (изгибов, скручиваний).
Наличие и читаемость маркировочной таблички.
Целостность антикоррозийного покрытия (грунт-эмали).

Часто задаваемые вопросы

Какие удлинители вил подходят для штабелера OTTOMAYER OM RC 0415?

Для модели OTTOMAYER OM RC 0415 мы изготавливаем удлинители длиной 1,2 м с креплением зацепами за каретку. Они надеваются на штатные вилы 550×675 мм и добавляют 475 мм полезной длины. Грузоподъёмность — 300 кг.

Зачем нужны удлинители вил для OTTOMAYER OM RC 0415?

Штатные вилы OTTOMAYER OM RC 0415 имеют длину 675 мм и не позволяют поднимать стандартные паллеты 800×1200 мм вдоль длинной стороны. Удлинители добавляют 475 мм и делают работу с европаллетами возможной без покупки нового штабелера.

Из какого металла изготовлены удлинители?

Удлинители изготовлены из конструкционной стали. Применяется антикоррозийное покрытие — грунт-эмаль. Коэффициент запаса прочности — не менее 4:1 относительно рабочей нагрузки по ГОСТ 33715-2025.

Можно ли установить удлинители самостоятельно?

Да, конструкция быстросъёмная. Удлинители устанавливаются одним человеком без дополнительного инструмента — за счёт зацепов за каретку штабелера. Общая масса комплекта — 30 кг (по 15 кг каждый удлинитель).

Снижается ли грузоподъёмность при использовании удлинителей?

Да, при использовании удлинителей грузоподъёмность снижается примерно на 25% относительно номинала штабелера (400 кг) из-за смещения центра тяжести. Максимальная рабочая нагрузка с удлинителями — 300 кг.

Сколько стоят удлинители для OTTOMAYER OM RC 0415?

Стоимость комплекта удлинителей для OTTOMAYER OM RC 0415 — от 18 000 ₽. Точная цена зависит от партии и дополнительных опций (полиуретановые накладки, порошковая покраска).

Какой срок изготовления удлинителей под заказ?

Стандартные удлинители для OTTOMAYER OM RC 0415 изготавливаются за 5–7 рабочих дней. Отправка транспортной компанией — по всей России.
