📋 Задача
Вес груза – до 500 килограмм. Размещение груза: на специальной паллете длиной 2,5 м. Размещение груза на автомобиле – вдоль кузова. Необходимо снимать груз с автомобиля с торцевой стороны паллета, используя поводковый самоходный электрический штабелёр TISEL ESL12C.
🔧 Решение

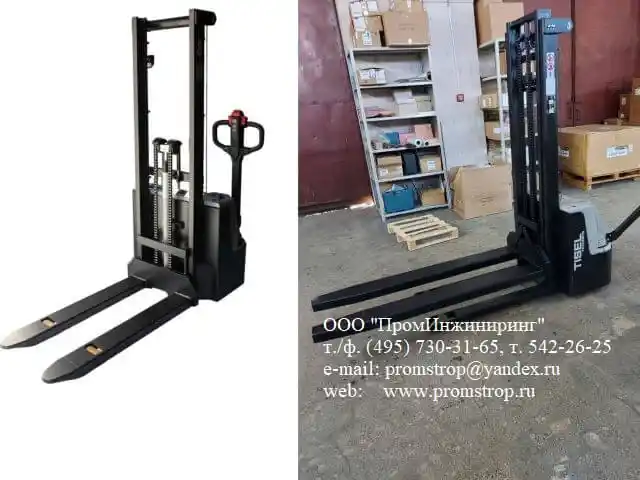

- Удлинители надеваются на штатные вилы длиной 1150 мм и добавляют к ним 450 мм полезной длины.
- Крепление удлинителей производится за счёт специальных зацепов за каретку штабелёра и не требует установки дополнительных крепёжных элементов.
- За счёт небольшой массы (22 кг/шт.) с установкой справляется один человек.
- Грузоподъёмность: 500 кг.
✅ Результат

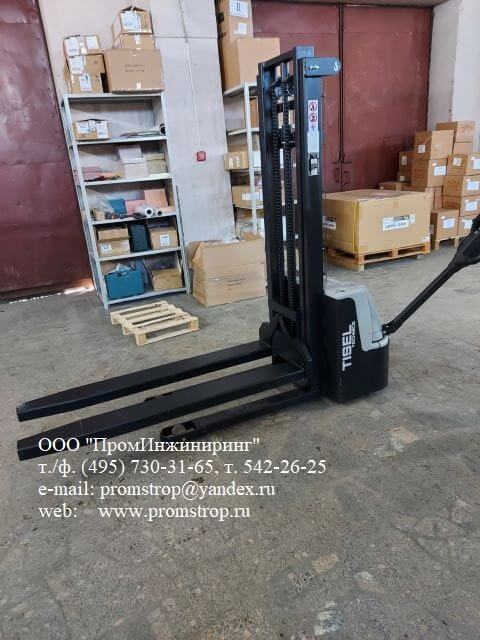

Монтаж за 1 минуту, без инструментов. Удлинители обеспечили безопасное перемещение длинномерных паллет с грузом до 500 кг. Заказчик подтвердил удобство и надёжность конструкции.
Технические характеристики
| Изделие | Быстросъёмные удлинители вил для штабелёра TISEL ESL12C |
| Совместимость | Самоходный электрический штабелёр TISEL ESL12C |
| Длина штатных вил | 1150 мм |
| Добавляемая длина | +450 мм к каждой виле |
| Грузоподъёмность | 500 кг на пару удлинителей |
| Длина перемещаемого груза | до 2,5 м |
| Масса одного удлинителя | 22 кг |
| Тип крепления | Быстросъёмное, зацепы за каретку, без дополнительного крепежа |
| Время установки | ~1 минута, без инструментов, один человек |
| Документация | Паспорт, декларация ТР ТС 010/2011, гарантийный талон |
Порядок работы с удлинителями
- Установите удлинители: наденьте на штатные вилы штабелёра и зафиксируйте зацепами за каретку.
- Подъезжайте к грузу с торцевой стороны: заводите вилы с удлинителями под паллету длиной до 2,5 м.
- Приподнимите паллету: аккуратно вытащите её из кузова, удерживая равновесие груза.
- Переместите груз: доставьте паллету к месту разгрузки, учитывая удлинённый вылет.
- Снимите удлинители: после работы снимите их за 1 минуту — они не мешают работе со стандартными грузами.
💡 Важно: при работе с удлинёнными вилами учитывайте смещение центра тяжести груза. Рекомендуется двигаться на пониженной скорости и не допускать резких поворотов штабелёра.
🚨 Внимание! Работа с удлинителями допускается только при наличии паспорта и проведённого технического освидетельствования. Применение съёмных насадок без маркировки и документов запрещено (ТР ТС 010/2011, ФНП № 461).
Преимущества конструкции
- Быстросъёмное крепление: установка и снятие за 1 минуту без инструментов.
- Малая масса: 22 кг на удлинитель — справится один человек.
- Универсальность: удлинители работают совместно со штатными вилами и не требуют их замены.
- Сохранение функциональности: при работе со стандартными грузами удлинители снимаются и не мешают.
- Безопасность: зацепы за каретку надёжно фиксируют удлинители и не дают им смещаться под нагрузкой.
- Оптимизация под задачу: конструкция рассчитана именно на длинномерные паллеты до 2,5 м с грузом до 500 кг.
