Вилочный погрузчик — незаменимая техника на складе и производстве. Но что делать, если стандартные вилы не позволяют захватить негабаритный груз? Решение есть — расширитель каретки погрузчика.
Это навесное оборудование значительно расширяет функциональные возможности техники и позволяет безопасно работать с широкими и длинномерными грузами. В этой статье мы подробно разберём, что такое расширитель каретки, чем он отличается от удлинителя и расширителя вил, где применяется и как заказать изготовление под свои задачи.
🛠️ Нужен расширитель каретки под вашу задачу?
Изготовим по чертежам для любой марки погрузчика. С паспортом и сертификацией.
Позвонить инженеру →Что такое расширитель каретки погрузчика?
Расширитель каретки — это специализированное навесное оборудование, которое представляет собой съёмную рамную конструкцию. Она крепится к штатной каретке грузоподъёмника погрузчика и служит в качестве плиты с увеличенными размерами (как правило, с увеличенной длиной).
Основной рабочий орган любого вилочного погрузчика — это грузоподъёмник, состоящий из мачты и каретки. Каретка, в свою очередь, включает плиту, к которой крепятся вилы или другие грузозахватные приспособления. Расширитель каретки присоединяется к этой плите и становится её продолжением, позволяя использовать подъёмные устройства и грузозахватные приспособления для транспортировки грузов с большими габаритами.
Важно понимать: расширитель каретки становится частью грузоподъёмника и не является грузозахватным приспособлением. Его задача — расширить технические возможности погрузчика по захватыванию груза.
Расширитель каретки, удлинитель вил и расширитель вил: в чём разница?
Чтобы не путать эти понятия, важно понимать их различия. В таблице ниже наглядно показаны ключевые отличия:
| Тип оборудования | Что это? | Как крепится? |
|---|---|---|
| Удлинитель вил | Грузозахватное приспособление, которое надевается поверх штатных вил (как чехол) | Устанавливается на штатные вилы и закрепляется шкворнем, резьбой или фиксатором |
| Расширитель вил | Грузозахватное приспособление в виде пространственной рамы с пустотными вилами и, как правило, двумя дополнительными вилами (чаще всего несъемными). | Устанавливается только на штатные вилы погрузчика. |
| Расширитель каретки | Модификация самой каретки, расширяющая её базу. | Крепится только на плиту каретки грузоподъёмника. |
Ключевое отличие: расширитель каретки — это не приспособление для захвата груза, а модернизация каретки, позволяющая устанавливать на неё более широкие вилы или другие грузозахватные устройства. В отличие от него, расширитель вил — это полноценное грузозахватное приспособление, которое монтируется исключительно на штатные вилы.
Рис. 1 — Расширитель каретки Aurora (пример грузозахватного приспособления)
Два способа крепления: на каретку или на вилы
Расширители рабочей зоны для вилочных погрузчиков (как боковых, так и стандартных фронтальных) выпускаются в двух принципиально разных конструктивных исполнениях. На примере боковых погрузчиков Aurora мы рассмотрим оба способа. Отличие принципиальное: в первом случае устройство навешивается на плиту каретки и становится частью грузоподъёмника, во втором — надевается на штатные вилы погрузчика и работает как грузозахватное приспособление. Способ крепления влияет и на монтаж, и на хранение между сменами.
Расширитель каретки
Пример: ЗВ-WFC 4,0т 3,0м — Aurora FDR45J-MWE
- Куда крепится: два верхних крюка на вертикальных балках рамы навешиваются на плиту каретки.
- Фиксация: зацеп крюками за плиту каретки, без шкворней и болтов.
- Собственные вилы: нет. По краям рамы — две грузовые плиты под вилы 3 класса FEM/ISO.
- Вилы: устанавливаются отдельно, в комплект не входят; можно менять под длину груза.
- Роль в грузоподъёмнике: становится его частью, а не грузозахватным приспособлением.
- Стандарт посадки: каретка ISO 3 (FEM/ISO), геометрия крюков a=500, h1=695, h2=477 мм.
Расширитель вил
Пример: ЗВ4 4,0т 4,2м — Aurora FDR50J-MWE
- Куда крепится: две центральные пустотные вилы коробчатой конструкции надеваются на штатные вилы погрузчика.
- Фиксация: быстросъёмные шкворни за пяткой вил (на тыльной поверхности вил погрузчика).
- Собственные вилы: есть. Дополнительные вилы не съемные, а являются неотъемлемой частью сварной конструкции рамы. Также есть две пустотные вилы сопряжения.
- Вилы: используются штатные вилы погрузчика; расстояние между их серединами зависит от возможных фиксированных положений штатных вил на плите каретки (выбирается достаточным для надежного удержания груза).
- Роль в грузоподъёмнике: остаётся грузозахватным приспособлением, навешенным на вилы.
- Стандарт посадки: привязан к геометрии штатных вил конкретного погрузчика (их ширина, сечение и взаимное расположение). В примере для Aurora: длина вил 1500 мм, сечение 150×60 мм.
Сравнение по устройству
| Параметр | Крепление на каретку | Крепление на вилы |
|---|---|---|
| Что это по сути | Расширитель каретки | Расширитель вил |
| Куда крепится | На плиту каретки (крюки) | На штатные вилы погрузчика |
| Как фиксируется | Зацеп крюками за плиту каретки | Быстросъёмные шкворни за пяткой вил |
| Собственные вилы | Нет — только грузовые плиты | Есть — дополнительные вилы несъемные, приварены к раме + пустотные вилы |
| Какие вилы нужны | Вилы 3 класса FEM/ISO, устанавливаются отдельно | Штатные вилы погрузчика, расстояние между серединами в зависимости от расположения пазов на плите |
| Часть грузоподъёмника | Да | Нет, грузозахватное приспособление |
| Стандарт посадки | Каретка ISO 3 (FEM/ISO): a=500, h1=695, h2=477 мм | Геометрия вил погрузчика (ширина, сечение, шаг в зависимости от пазов на плите) |
| Универсальность | Выше: стандарт FEM/ISO 3, вилы можно менять | Ниже: привязан к конкретным вилам погрузчика и их взаимному расположению |
| Быстросъёмность | Снял с крюков — готово | Нужно вынуть шкворни и сдвинуть с вил |
| Подготовка площадки | Ровная твёрдая поверхность; желательны дополнительные опоры под раму | Ровная опорная поверхность; опоры не требуются |
| Ключевое действие установки | Наклонить каретку и зацепить крюки за плиту | Завести вилы погрузчика в пустотные вилы захвата |
| Хранение между сменами | Неустойчиво; нужны опоры (подставки, козлы, стойки) | Устойчиво стоит на опорной поверхности |
| Пример: грузоподъёмность | 4,0 т | 4,0 т |
| Пример: длина | 3,0 м | 4,2 м |
| Пример: масса | 400 кг | 600 кг |
| Погрузчик (пример) | Aurora FDR45J-MWE (4,5 т) | Aurora FDR50J-MWE (5 т) |
Установка и хранение: пошагово
Способ крепления влияет не только на монтаж, но и на хранение между сменами. Ниже — пошаговые процедуры для обоих исполнений и требования к площадке.
Крепление на каретку
- Подготовить опоры. Даже с установленными вилами расширитель стоит неустойчиво: узкая база, высокий центр тяжести. Под раму желательно подвести дополнительные опоры (подставки, козлы, стойки) — иначе возможно опрокидывание.
- Опустить расширитель на опоры на ровной твёрдой площадке.
- Подъехать погрузчиком и наклонить каретку вперёд для зацепа.
- Завести верхние крюки расширителя за верхнюю кромку плиты каретки.
- Выровнять каретку — крюки садятся под собственным весом, без шкворней и болтов.
Крепление на вилы
- Поставить захват на ровную опорную поверхность — он устойчиво стоит на собственных вилах и раме, опоры не требуются.
- Сдвинуть вилы погрузчика на требуемое расстояние (в соответствии с пазами на плите каретки), достаточное для надежного удержания груза.
- Подъехать и поднять вилы на уровень пустотных вил захвата.
- Завести вилы погрузчика во внутреннее пространство двух центральных пустотных вил захвата до упора.
- Вставить быстросъёмные шкворни в отверстия за пяткой вил — от самопроизвольного соскальзывания.
Как выбрать
- Если нужна универсальность и быстрая смена вил — берите крепление на каретку: стандарт FEM/ISO 3, вилы подбираются под длину груза, снятие занимает секунды.
- Если погрузчик уже укомплектован подходящими вилами и нужно увеличить рабочую длину без замены навески — подойдёт крепление на вилы.
- Если важна длина рабочей зоны — исполнение на вилы обычно длиннее (в примерах 4,2 м против 3,0 м), но и тяжелее.
- Если критична нагрузка на каретку — при креплении на вилы нагрузка распределяется через вилы погрузчика, а не через крюки каретки.
- Если вилы погрузчика нестандартные (ширина, сечение, шаг) — крепление на вилы потребует индивидуального расчёта; крепление на каретку привязано к стандарту ISO 3.
- Если площадка небольшая или нет места под опоры — крепление на вилы удобнее: захват хранится устойчиво без дополнительных приспособлений. Крепление на каретку требует места под подставки или козлы.
Где применяется расширитель каретки?
Расширители каретки незаменимы в ситуациях, когда необходимо безопасно и эффективно работать с нестандартными и широкими грузами. Они активно используются в складских, производственных и транспортных операциях для повышения универсальности и адаптивности погрузчика.
С помощью расширителя каретки можно транспортировать:
- Длинномерные материалы — трубы, профили, пиломатериалы
- Широкие паллеты и негабаритные контейнеры
- Строительные конструкции и крупногабаритные детали
- Листовые материалы — стекло, металл, сэндвич-панели
- Рулонную сталь и другие тяжёлые грузы
Особенно востребовано это оборудование на боковых вилочных погрузчиках (Side Loader), где работа с длинномерными грузами является основной задачей.
Расширитель каретки для боковых погрузчиков COMBILIFT
Одной из ключевых специализаций компании «ПромИнжиниринг» является проектирование и изготовление расширителей каретки для боковых вилочных погрузчиков COMBILIFT (модели C5000 и C5000XL).
Боковые погрузчики Combilift широко применяются на складах металлопроката, лесопилках и в строительной индустрии для работы с длинномерными грузами. Расширитель каретки позволяет значительно увеличить рабочую базу вил, обеспечивая устойчивый захват и безопасное перемещение негабаритных материалов.
✅ Захват вилочный ЗВ-WFC (3кл) 4,0т 6,0м — 2 2020
Задача: разработать расширитель каретки для 5-тонного бокового погрузчика COMBILIFT.
Требования заказчика:
- Длина — 6000 мм
- Грузоподъёмность — 4 тонны
- Каретка класса 3 стандарта монтажа FEM / ISO
Результат: изготовлен расширитель, полностью удовлетворяющий требованиям заказчика.
Модели погрузчиков: COMBILIFT C5000 и Combilift C5000XL.
Рис. 2 — Расширитель каретки для бокового погрузчика (на базе Aurora)
В зависимости от потребностей заказчика расширитель может быть изготовлен в исполнении длиной 3 метра, 4 метра, 5 метров или 6 метров. Наиболее универсальным считается исполнение длиной 6 метров.
Другие примеры изготовления расширителей каретки под заказ
Компания ООО «ПромИнжиниринг» имеет многолетний опыт проектирования и изготовления расширителей каретки для различных марок погрузчиков. Собственная производственная база позволяет изготавливать навесное оборудование любой сложности.
Пример 1. Расширитель каретки для погрузчика HELI CCCD30
Задача: изготовить расширитель каретки для 3-тонного автопогрузчика HELI CCCD30 с кареткой класса 3 стандарта монтажа FEM/ISO.
Требования заказчика:
- Длина — 6000 мм
- Грузоподъёмность — 3 тонны
Результат: был спроектирован и изготовлен расширитель каретки, представляющий собой сварную пространственную конструкцию, полностью удовлетворяющую требованиям заказчика.
Рис. 3 — Расширитель каретки (пример применения)
Пример 2. Расширитель каретки для погрузчика Aurora FDR50J-MWE
Задача: изготовить расширитель каретки с креплением на вилы для вилочного погрузчика с боковой загрузкой (Side Loader) Aurora FDR50J-MWE.
Результат: оборудование успешно изготовлено и внедрено в производственный процесс.

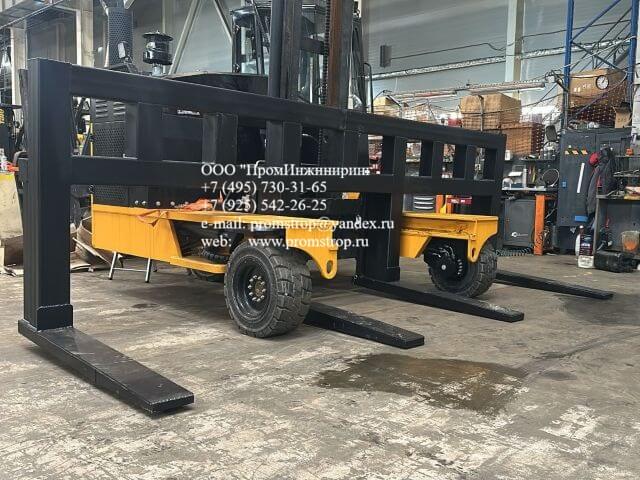

Рис. 4 — Расширитель каретки для бокового погрузчика Aurora FDR50J-MWE
Пример 3. Расширитель вил для погрузчика Linde
Задача: разработать грузозахватное приспособление типа расширителя вил для подъёма больших деревянных паллет размером 2150×6050 мм на погрузчике Linde.
Особенности: на погрузчике установлен позиционер вил Stabay S11-ZVI 50-S-01, расстояние между вилами по максимуму составляет 1250 мм.
Результат: изготовлен вилочный захват ЗВ 4,1т 5,35м × 2,1м.
Рис. 5 — Расширитель вил (пример применения)
Для каких ещё погрузчиков изготавливаются расширители?
«ПромИнжиниринг» проектирует и производит расширители каретки и расширители вил для широкого спектра боковых и многоходовых погрузчиков, включая:
- COMBILIFT (C5000, C5000XL и другие модели)
- HELI (CCCD30, CCCD50-CU3G и другие)
- Aurora (FDR50J-MWE и другие)
- Manforce
- Maximal
- HANGCHA
Преимущества заказа расширителя каретки в «ПромИнжиниринг»
- Собственное производство — токарное, фрезерное, гальваническое и сварочное оборудование
- Проектирование под задачи заказчика — изготовление по техническому заданию
- Большая база реализованных проектов для COMBILIFT, HELI, Aurora, Linde и других марок
- Широкий ассортимент навесного оборудования для погрузчиков: расширители каретки, консоли телескопические (выдвижные стрелы), удлинители вил, тележки для замены аккумуляторов
Часто задаваемые вопросы
Какой максимальной длины можно изготовить расширитель каретки?
Мы изготавливаем расширители каретки длиной до 6 метров. По индивидуальному заказу возможна большая длина — обсуждается отдельно с нашими инженерами.
Подходит ли расширитель для боковых погрузчиков COMBILIFT?
Да, мы производим расширители для всех моделей COMBILIFT, включая C5000 и C5000XL. У нас есть успешные реализованные проекты для этой техники.
Можно ли заказать расширитель для погрузчика другой марки?
Конечно. Мы изготавливаем расширители для HELI, Aurora, Linde, Manforce, Maximal, HANGCHA и других марок. Достаточно предоставить параметры вашей каретки и требования к грузоподъёмности.
Какая грузоподъёмность расширителя каретки?
Грузоподъёмность рассчитывается индивидуально под задачи заказчика. Стандартно мы изготавливаем расширители на 3–5 тонн, но возможны и более тяжёлые исполнения.
Каковы сроки изготовления расширителя каретки?
Сроки зависят от сложности конструкции и текущей загрузки производства. В среднем изготовление занимает от 5 до 15 рабочих дней. Точные сроки мы сообщаем после согласования технического задания.
В чем отличие расширителя каретки от удлинителя вил?
Расширитель каретки — это модификация самой каретки, расширяющая её базу, а удлинитель вил — это насадка на штатные вилы (грузозахватное приспособление). Расширитель каретки позволяет крепить более широкие вилы или другие захваты.
Какие документы предоставляются на расширитель каретки?
На каждое изделие мы предоставляем паспорт, сертификат соответствия (декларацию) и инструкцию по эксплуатации. При необходимости — расчёт на прочность.
Почему расширитель вил иногда называют «расширитель каретки с креплением на вилы»?
Это связано с особенностями покупательского спроса. Клиентам нужно расширить рабочую зону (как у каретки), но при этом они хотят надеть навеску на штатные вилы, чтобы не снимать их каждый раз. С технической точки зрения такое устройство относится к грузозахватным приспособлениям и называется расширителем вил. Однако в прайсах и каталогах поставщиков часто встречается название «расширитель каретки с креплением на вилы» для простоты понимания.
Заключение
Расширитель каретки — это эффективное и надёжное решение для расширения функционала вилочного погрузчика. Он позволяет безопасно работать с грузами, которые невозможно захватить стандартными вилами, повышая производительность и универсальность складской и производственной техники.
Если вам необходимо изготовить расширитель каретки под заказ или подобрать готовое решение — обращайтесь в компанию «ПромИнжиниринг». Опытные специалисты спроектируют и изготовят оборудование любой сложности с учётом всех ваших требований.
