Подъём и строповка биг-бэгов: правила, схемы, оборудование

Что такое биг-бэг (кратко)

Биг-бэг (от англ. big bag — «большой мешок») — это мягкий контейнер из полипропиленовой ткани для транспортировки, хранения и погрузочно-разгрузочных работ с сыпучими грузами. В профессиональной среде его также называют МКР. Грузоподъёмность — от 300 до 3000 кг, оснащён стропами (петлями) для подъёма краном или вилочным погрузчиком.

Конструкция и типы строп

Конструкция биг-бэга, типы строп и материалы подробно описаны в справочнике "Что такое биг-бэг". Ниже — только ключевая информация, необходимая для безопасного подъёма.

Как правильно поднимать и перемещать биг-бэги

Подъём и перемещение биг-бэгов — ответственная операция, требующая соблюдения техники безопасности. Неправильная строповка может привести к падению груза, травмам и повреждению тары.

Основные правила строповки:

1. Использовать только исправные контейнеры. Перед подъёмом обязательно проверить целостность ткани, швов и строп. Использование повреждённых МКР категорически запрещено.
2. Поднимать за все стропы:
   • двустропные биг-бэги — за обе петли;
   • четырёхстропные — строго за четыре петли. Захват за одну или две стропы (если их четыре) недопустим.
3. Соблюдать скорость подъёма — не более 0,2 м/с. Подъём должен быть плавным, вертикальным, без рывков и раскачивания.
4. Перемещать погрузчиком на минимальной высоте — чтобы минимизировать риск падения при случайном столкновении.
5. Не допускать трения оболочки о металлические элементы кузова, кантовки за стропы и перемещения волоком.

Правила безопасной строповки биг-бэгов

Подъём и перемещение мягких контейнеров (МКР) требуют строгого соблюдения правил безопасности. Ниже приведены основные требования, которые должен знать каждый стропальщик и водитель погрузчика.

1. Подготовка к подъёму

• Запрещено использовать контейнеры с механическими повреждениями — разрывами ткани, порванными или деформированными петлями. Перед каждым подъёмом проверяйте целостность всех четырёх строп-петель.
• Стропы должны быть полностью расправлены и не иметь узлов, перекруток или перегибов. Все ветви должны лежать ровно и параллельно друг другу.
• Не допускайте перекручивания ветвей стропа во время захвата. Это создаёт дополнительное напряжение и может привести к обрыву.

2. Процесс подъёма

• Запрещено находиться в зоне перемещения груза. При пробном подъёме оператор должен стоять сбоку от крана или погрузчика.
• Поднимайте биг-бэг строго вертикально. Запрещается наклонять или раскачивать контейнер во время подъёма.
• Скорость подъёма не должна превышать 0,2 м/с. Плавный подъём предотвращает деформацию петель и разрыв швов.

3. Выбор точек крепления

• Подъём разрешается только за штатные строп-петли, предусмотренные конструкцией биг-бэга. Использование других элементов (проушин ящиков, дверных проёмов) запрещено.
• При касании строп об острые кромки оборудования или груза обязательно используйте защитные подкладки (втулки, уголки). Для грузов с острыми гранями рекомендуется применять цепные стропы.

4. Перемещение и хранение

• Прямой захват вилами погрузчика запрещён. Используйте специальные адаптеры (вилочные траверсы), которые равномерно распределяют нагрузку по всем четырём петлям.
• Не превышайте максимальную высоту штабелирования, указанную производителем (обычно маркируется как «Max stacking height»). Биг-бэги можно ставить друг на друга только в том случае, если это разрешено инструкцией.
• Храните и перемещайте биг-бэги только на ровной горизонтальной поверхности. Наклонные площадки могут привести к опрокидыванию.

5. Защита содержимого

• Если биг-бэг предназначен для сыпучих материалов, он должен быть закрыт защитным чехлом или храниться в сухом помещении. Оставлять открытый контейнер под дождём или снегом запрещено.
• Запрещается транспортировать продукты питания, фармацевтические препараты или другие чувствительные материалы в неспециализированных биг-бэгах без гигиенического сертификата.

Типичные ошибки при строповке биг-бэгов

• ❌ Подъём за одну петлю — даже двухстропные контейнеры должны подниматься за все предусмотренные петли. Использование одной петли из четырёх недопустимо и ведёт к перегрузке остальных.
• ❌ Перегрузка — превышение номинальной грузоподъёмности, указанной на бирке биг-бэга, категорически запрещено.
• ❌ Нахождение людей в опасной зоне — перед началом движения убедитесь, что никто не находится под поднятым грузом.
• ❌ Смешивание типов и размеров — на одном складе или в одной партии нельзя смешивать биг-бэги разной грузоподъёмности или размера. Это может привести к ошибкам при выборе схемы строповки.
• ❌ Использование повреждённых контейнеров — любые разрывы, порезы или деформации петель делают биг-бэг непригодным к использованию.
• ❌ Строповка за нештатные элементы — запрещается захватывать контейнер за швы, уголки или другие части, не предназначенные для подъёма.

Схемы строповки биг-бэгов

Схема строповки зависит от типа петель (строп) на биг-бэге. Ниже — основные схемы для трёх типов МКР.

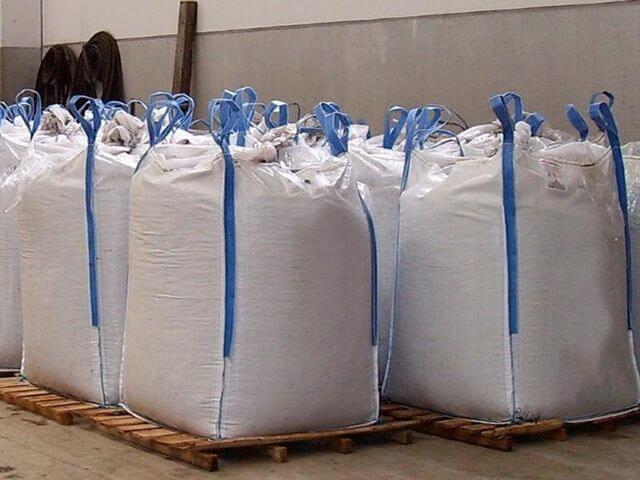

Правильная схема строповки четырёхстропного МКР:

• Применяется для большинства стандартных биг-бэгов.
• Принцип: каждая ветвь стропа крепится к отдельной петле. Ветви сходятся либо напрямую к крюку крана, либо через специальную траверсу.
• Требования:
  • Угол между ветвями многоветвевого стропа не должен превышать 90°. Оптимально — до 60°, чтобы минимизировать натяжение каждой ветви.
  • Скорость подъёма — не более 0,2 м/с.
  • Неиспользованные концы стропа должны быть закреплены так, чтобы они не задевали встречающиеся предметы.

Угол между стропами: допустимые значения и расчёт

Один из ключевых параметров безопасной строповки — угол между ветвями стропа. От него напрямую зависит нагрузка на каждую ветвь и на петли биг-бэга.

Допустимые значения

• Максимально допустимый угол между ветвями многоветвевого стропа — 90° (по ТР ТС 010/2011 и ГОСТ 33715-2025).
• Оптимальный угол — до 60°. При таком угле нагрузка на каждую ветвь минимальна.
• Минимальный угол — не ограничен, но при слишком малом угле ветви могут перекрещиваться и мешать друг другу.

Как растёт нагрузка при увеличении угла

Нагрузка на каждую ветвь стропа рассчитывается по формуле:

F = (Q / n) / cos(α/2)

где Q — вес груза, n — количество ветвей, α — угол между ветвями.

Подробнее о требованиях к грузозахватным приспособлениям — в статье «Требования к грузозахватным приспособлениям». Нормы браковки траверс — в статье «Выбраковка траверс».

Оборудование для подъёма: траверсы

Для подъёма биг-бэгов используется два основных типа оборудования:

Крановое оборудование + траверса

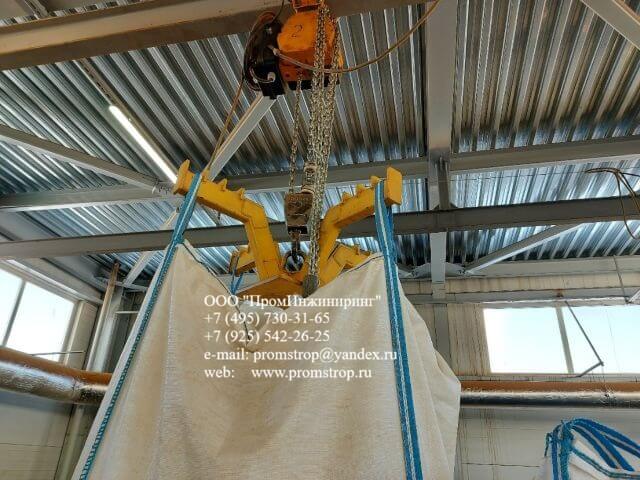

Траверса для биг-бэгов — это специальное грузозахватное приспособление, которое равномерно распределяет нагрузку между стропами контейнера. Траверсы бывают:

• рамные — для подъёма одного или нескольких контейнеров;
• линейные — для одновременного подъёма до 8 и более биг-бэгов;
• с балансирными крюками — для автоматической строповки и расстроповки без участия стропальщика.

Наша компания «ПромИнжиниринг» предлагает полный спектр грузозахватного оборудования: траверсы, захваты, стропы и навесное оборудование для погрузчиков.

Типы траверс для биг-бэгов

• Рамные (ПЦ) – для четырёхстропных МКР, обеспечивают равномерную нагрузку.
• С балансирными крюками (ЛК) – для одностропных контейнеров, автоматическая строповка.
• Пространственные (ПК) – для одновременного подъёма нескольких биг-бэгов (до 6 штук).
• Для вилочного погрузчика (ТПИ) – крепятся на вилы, работают без крана.

* Актуальные модели, грузоподъёмность и цены смотрите в каталоге траверс для биг-бегов. Для биг-бэгов с двумя лямками — отдельная страница.

Перемещение биг-бэгов вилочным погрузчиком

На многих складах и производственных площадках основным средством для перемещения биг-бэгов является вилочный погрузчик. Это экономичное и манёвренное решение, особенно когда нет возможности использовать кран. Однако работа с мягкими контейнерами требует специального оснащения и строгого соблюдения правил безопасности.

Какое оборудование требуется для погрузчика?

Стандартные вилы погрузчика не предназначены для захвата строп биг-бэга — они могут повредить лямки или неравномерно распределить нагрузку. Для безопасной работы используют следующие приспособления:

• Траверсы на вилы (ТПИ) — металлическая рама с крюками или петлями, которая крепится на вилы. Она позволяет зацепить все стропы контейнера одновременно. Грузоподъёмность таких траверс обычно составляет 1–4 тонны.
• Удлинители вил — увеличивают длину вил, что удобно при работе с крупногабаритными биг-бэгами или при необходимости подхватить контейнер с паллеты.
• Специализированные захваты — например, с поворотным механизмом или с автоматической фиксацией строп для быстрой строповки.

Все эти устройства должны иметь паспорт завода-изготовителя и проходить регулярное освидетельствование.

Правила работы с погрузчиком

• Обязательная строповка за все петли — даже если вы используете траверсу, убедитесь, что каждая стропа биг-бэга зацеплена. Работа за 2 петли из 4 категорически запрещена.
• Плавность подъёма и опускания — рывки могут привести к разрыву ткани или смещению груза. Скорость подъёма не должна превышать 0,2 м/с.
• Минимальная высота перемещения — груз должен двигаться на высоте не более 300 мм от пола, чтобы при опрокидывании или отцеплении контейнер не разбился и не травмировал персонал.
• Наблюдение за грузом — оператор обязан следить за положением биг-бэга, не допускать его раскачивания и касания острых углов или оборудования.
• Запрещается транспортировать биг-бэги волоком или кантовать их за стропы — это приводит к повреждению оболочки.

Преимущества использования погрузчика с траверсой

• Мобильность — погрузчик может перемещаться по складу и в зоне выгрузки, не требуя крановых путей.
• Скорость — загрузка и разгрузка фур происходит быстрее, особенно при использовании автоматических захватов.
• Экономия — не нужно привлекать стропальщика и крановщика, если работа выполняется одним водителем погрузчика.

Если на вашем складе используются и кран, и вилочный погрузчик, существуют универсальные траверсы, которые работают обоими способами. Подробнее о них – в каталоге.

Часто задаваемые вопросы о подъёме биг-бэгов

Если вы ищете траверсу для своих биг-бэгов – перейдите в каталог и выберите подходящую модель.

Готовые решения – каталог траверс для биг-бэгов

В нашем каталоге представлены все типы траверс для подъёма мягких контейнеров. Вы сможете подобрать модель по типу лямок, грузоподъёмности и условиям работы.

Отзывы клиентов о траверсах для биг-бэгов

Средний рейтинг: 4.8 из 5 (на основе 5 отзывов)

Заключение

Биг-бэги (мягкие контейнеры МКР) — это надёжное, экономичное и универсальное решение для хранения и транспортировки сыпучих грузов. Правильный выбор конструкции (по количеству строп, типу верха и низа, наличию вкладыша), грамотная строповка и соблюдение правил подъёма гарантируют сохранность груза и безопасность персонала.

Если вам требуется траверса для подъёма биг-бэгов (биг-бегов) или другое грузозахватное оборудование — обратитесь к специалистам «ПромИнжиниринг». Мы спроектируем и изготовим приспособление под ваши задачи: любую грузоподъёмность, размеры и тип контейнеров.
