Кантование грузов краном: методы, ППР, оборудование и охрана труда

1. Что такое кантование груза и переворот стропами?

Кантование (или переворот груза стропами) – это технологическая операция по поворачиванию или переворачиванию груза относительно его первоначального положения. Схема строповки груза при кантовании разрабатывается индивидуально для каждого типа изделия.

Простыми словами

Кантование — это когда груз переворачивают с одной стороны на другую или поворачивают вокруг оси. Представьте, что вы несёте тяжёлый чемодан: чтобы поставить его на колёсики, вы наклоняете его и переворачиваете. То же самое делает крановщик, только с многотонной балкой или бухтой катанки — по строгим правилам и под контролем инженера.

Чем кантование отличается от подъёма и перемещения:

• Подъём — груз движется вертикально вверх-вниз.
• Перемещение — груз движется горизонтально (по цеху, по площадке).
• Кантование — груз меняет пространственную ориентацию: лежащий становится стоящим, горизонтальный — вертикальным, верхняя грань становится нижней.

Зачем это нужно: без кантования невозможно установить оборудование в рабочее положение, перевернуть слиток, поставить рулон на торец или уложить плиту перекрытия. Это обязательная операция в металлургии, машиностроении, строительстве и логистике.

Физическая суть кантовки – принудительное смещение центра тяжести груза. Когда центр тяжести выходит за пределы опорной поверхности, груз теряет устойчивость и падает на другую плоскость. В момент опрокидывания стропы сначала ослабевают, затем резко натягиваются – возникают рывки, которые невозможно полностью устранить. Расчёт опрокидывающего момента – ключевая задача при проектировании ППР на переворот металлоконструкций и других грузов.

2. Терминология: кантование, переворот, опрокидывание, кантовка

В профессиональной среде эти слова часто используют как синонимы, но есть нюансы:

• Кантование — общий термин для любого изменения ориентации груза. Используется в ФНП, Приказе 753н, ГОСТ.
• Переворот — бытовой синоним кантования. Чаще говорят о повороте на 180°.
• Опрокидывание — кантование через ребро, когда груз теряет устойчивость и падает. Может быть управляемым (по ППР) или аварийным.
• Кантовка — разговорное сокращение от «кантование».
• Кантователь — оборудование для кантования (гидравлический, механический, электрический).

В нормативных документах используется только термин «кантование». Если вы пишете ППР или технологическую карту — используйте именно его.

3. Где применяется кантование?

Переворот груза стропами и специализированными приспособлениями необходим в самых разных отраслях:

• Металлургия – перелив металла, перемещение слитков и заготовок. Здесь особенно востребованы мощные кантовочные траверсы и опрокидыватели рулонов.
• Машиностроение – монтаж и демонтаж оборудования, установка деталей в рабочее положение.
• Строительство – укладка плит перекрытия, балок, колонн. Для этих задач разрабатывается отдельный ППР на переворот металлоконструкций.
• Складская логистика – переворот рулонов, бочек, контейнеров. Для рулонной продукции часто применяют опрокидыватель рулонов – специализированный кантователь.
• Ремонтные работы – поворот крупногабаритных узлов.

Часто кантование требуется для перевода груза из транспортного положения в рабочее и наоборот.

4. Особенности кантования в разных условиях

На складе

• Грузы: рулоны, бочки, контейнеры, паллеты.
• Оборудование: кантователи, опрокидыватели, погрузчики с навесным.
• Особенность: стеснённые условия, высокие стеллажи.

На производстве

• Грузы: заготовки, слитки, бухты, детали.
• Оборудование: мостовые краны, кантователи, манипуляторы.
• Особенность: серийность, высокая скорость, автоматизация.

На стройке

• Грузы: балки, плиты, колонны, блоки.
• Оборудование: автокраны, траверсы, стропы.
• Особенность: открытая площадка, ветер, стеснённые условия.

При монтаже оборудования

• Грузы: станки, агрегаты, узлы.
• Оборудование: краны, домкраты, такелаж.
• Особенность: точность, сохранность, работа в помещении.

5. Нормативная база – ППР на переворот металлоконструкций и охрана труда

Любая операция по кантованию, особенно тяжёлых металлоконструкций, требует разработки проекта производства работ (ППР). Технические требования закреплены в следующих документах, регламентирующих промышленную безопасность ОПО и охрану труда при работе с кранами:

• Федеральные нормы и правила (ФНП) «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения».
  Ключевой пункт – п. 117: «Кантовать грузы с применением подъемных сооружений разрешается только на кантовальных площадках, снабженных амортизирующей поверхностью, или на весу, по заранее разработанному ППР».
  Официальный сайт Ростехнадзора →
• Приказ Минтруда России от 28.10.2020 № 753н «Об утверждении Правил по охране труда при погрузочно-разгрузочных работах и размещении грузов» (с изменениями на 29.04.2025).
  Пункт 14: работы выполняются исключительно по технологическим регламентам, картам или ППР. Также регламентирует обучение стропальщиков и аттестацию персонала.
  Официальный сайт Минтруда России →
• Постановление Правительства РФ от 24.12.2021 № 2464 (обучение по охране труда) – устанавливает порядок обучения работников, в том числе по безопасным методам кантования.
  Официальный портал правовой информации →
• Межгосударственный стандарт ГОСТ 34463.1-2018 «Краны грузоподъемные. Требования к грузоподъемным операциям».
  Официальный портал ГОСТ →
• Отраслевые инструкции, например Распоряжение ОАО «РЖД» от 27.10.2023 № 2682/р.

Цитаты из нормативных документов

ППР на переворот металлоконструкций включает расчёт центра тяжести, опрокидывающего момента, выбор точек строповки и типа грузозахватного приспособления. Ответственный за охрану труда на предприятии утверждает ППР и контролирует его исполнение.

Все работники, участвующие в кантовании, должны быть обеспечены средствами индивидуальной защиты (СИЗ) – касками, спецобувью, перчатками, сигнальными жилетами.

6. Методы кантования краном

В зависимости от массы, габаритов и формы груза применяются разные методы переворота.

6.1. Ручное кантование

• Для грузов до 100 кг.
• Инструмент – ломы, рычаги, подкладки, роликовые опоры.
• Груз приподнимают, подкладывают брусок и переворачивают.

6.2. Механизированное кантование

• Для грузов более 100 кг.
• Используются кантователи с гидравлическим, пневматическим или электрическим приводом. Обеспечивает высокую точность и безопасность, особенно при серийном производстве. Пример – опрокидыватель рулонов для складских комплексов.

6.3. Кантование грузоподъемными кранами

• Для крупногабаритных и тяжелых грузов, когда другие методы неэффективны.
• Требует высокой квалификации крановщика и стропальщика.

Способы переворота краном делятся на три основных вида:

6.4. Как выбрать метод кантования: 5 критериев

Правило выбора:

1. Если груз можно кантовать без касания опоры — выбирайте на весу (самый безопасный).
2. Если груз имеет ровное ребро — используйте на упор (быстро и надёжно).
3. Если груз круглый (рулон, бухта) или хрупкий — только на бросок со специальным кантователем и амортизирующей площадкой.

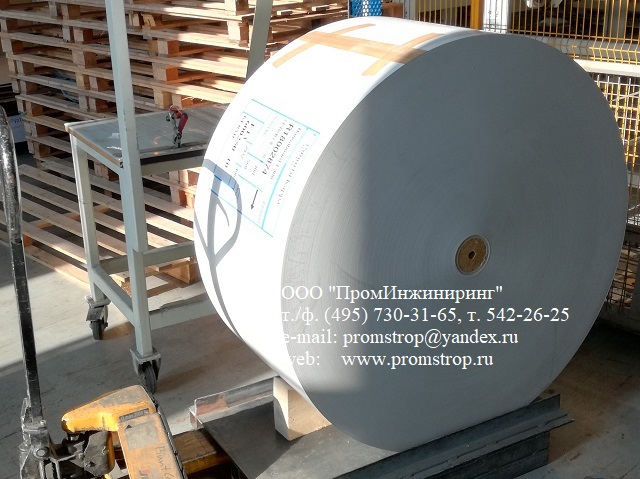

Иллюстрации основных способов кантования

Дополнительная классификация по динамике:

• Плавное – такелажники осторожно переворачивают груз на весу.
• Рывками – кран используется как лебедка, допустимо только для определенных типов грузов.
• Броском – со свободным падением – запрещен без специальных мер.

Примечание: способ «броском» по динамике соответствует рис. 4 (кантование на бросок) – это самый опасный метод, требующий амортизирующей площадки и строгого соблюдения ППР. Кантователь КТБ 3,0т разработан специально для работы по этому методу с автоматическим сбросом натяжения строп.

Видео: работа кантователя КТБ 3,0т методом «на бросок»

Видео: испытание кантователя КТБ 3,0т ф1300х1900 — метод кантования «на бросок» с автоматическим сбросом натяжения строп.

7. Виды кантования по направлению

Кроме методов (на весу, на упор, на бросок), кантование различают по направлению поворота:

Важно: чем больше угол кантования, тем выше опрокидывающий момент и тем строже требования к ППР. Кантование на 180° и 360° всегда выполняется под руководством ИТР.

8. Кантовальные площадки – типы и требования

Кантовальная площадка – это не просто место, а инженерное сооружение, которое выбирается в зависимости от массы груза. Применение обычного деревянного, каменного или асфальтового пола нежелательно – он разрушается, образуются выбоины, возрастает риск травм.

Общие требования ко всем площадкам:

• Амортизирующая поверхность – обязательное условие для смягчения ударов.
• Установка упоров для предотвращения скольжения конструкций.
• На площадках должны быть вывешены схемы кантовки для наглядности.
• Запрещается загромождать площадку посторонними предметами.

9. Оборудование для кантования: кантовочная траверса, опрокидыватель рулонов, кантователь КТБ 3,0т

Для безопасного и эффективного переворота груза стропами и другими способами используется специализированное оборудование. Все грузозахватные приспособления должны соответствовать требованиям ФНП Ростехнадзора и иметь паспорта. Ниже приведены основные виды с ссылками на наши изделия.

• Траверсы и спредеры – для равномерного распределения нагрузки, предотвращают деформацию груза. Специализированные кантовочные траверсы имеют подвижные элементы для поворота груза вокруг оси и расчёта опрокидывающего момента. Купить кантовочную траверсу можно в ПромИнжиниринг – мы изготавливаем их под ваш груз.
• Кантователи (опрокидыватели) – устройства для переворота объектов из горизонтали в вертикаль и обратно. Бывают ручные, гидравлические, электрические, пневматические. Для серийного производства обязательно применение специальных кантователей, а не строповка «на глаз».
  Примеры наших изделий:

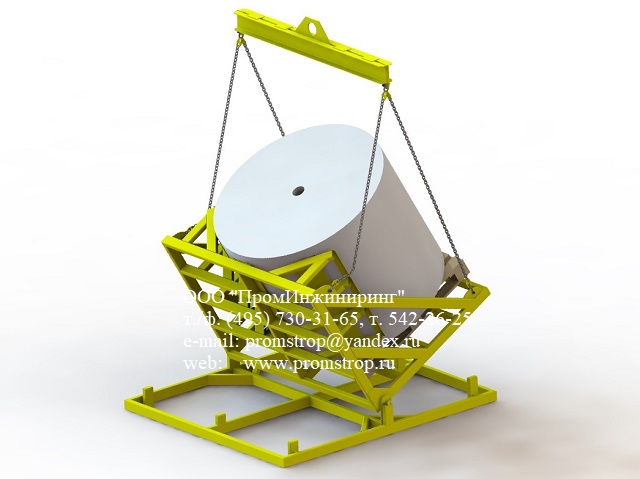

  • Кантователь рулонов бумаги КТЛ-1,5т – для рулонов диаметром до 1400 мм, массой до 1500 кг.
  • Стол-кантователь 7т – для тяжёлых и крупногабаритных грузов.
  • Кантователь КТБ 3,0т ф1300х1900 – специально для бухт катанки диаметром 1000–1300 мм, длиной 600–1900 мм, массой до 3000 кг. Работает по методу «на бросок» – без рывков на крюке крана.
• Манипуляторы – сложные кантователи, подвесные (на монорельсе) или напольные.
• Стропы и захваты – текстильные, цепные, канатные. Для грузов с острыми ребрами применяются прокладки.
  Специализированные захваты для кантования:
  • Клещевой захват для кантования груза (ЗКЛф-0,3т).
  • Однорогий захват для рулонов – для кантования штрипс массой до 1250 кг.
• Роликовые опоры и балансиры – снижают трение при перемещении по горизонтали.
• Вспомогательные приспособления – призмы, угольники, струбцины, подставки.

Общий раздел «Захваты»: перейти в каталог захватов.

10. Схемы строповки при кантовании

Правильная схема строповки – основа безопасного кантования. Ниже приведены типовые схемы для различных способов переворота.

11. Особенности кантования разных типов грузов

Длинномерные грузы (трубы, балки, рельсы)

• Кантуются только «на весу» или «на упор».
• Обязательно две точки строповки на расстоянии 1/4 длины от торцов.
• При кантовании на 180° используют две траверсы.

Цилиндрические грузы (рулоны, бухты, бочки)

• Кантуются «на упор» или «на бросок».
• Требуется амортизирующая площадка (иначе груз укатится).
• Для серийного кантования — специальный кантователь (КТБ, КТЛ).

Плоские грузы (плиты, листы, стекло)

• Кантуются «на весу» или «на упор» с мягкими прокладками.
• Запрещено кантовать «на бросок» — груз разобьётся.
• Стропы — только текстильные или с защитными чехлами.

Крупногабаритные конструкции (фермы, колонны)

• Только по индивидуальному ППР.
• Обязательно участие ИТР.
• Используются траверсы с регулируемым центром тяжести.

Грузы со смещённым центром тяжести

• Требуется предварительный расчёт ЦТ.
• Строповка — только за специальные точки (рым-болты, цапфы).
• Кантование — только под руководством ИТР.

Кантование при сварке металлоконструкций

• Задача: повернуть свариваемую конструкцию для доступа к шву.
• Оборудование: позиционеры (вращатели), кантователи, роликовые стенды.
• Требования: фиксация конструкции, безопасный доступ сварщика, исключение самопроизвольного проворота.
• ППР: обязательно учитывает массу конструкции, точки строповки, устойчивость и порядок расфиксации.

12. Пример расчёта центра тяжести и опрокидывающего момента

Рассмотрим пример расчёта для металлической балки длиной 6 м, массой 2 т, которую необходимо кантовать на 90°.

Пример расчёта ЦТ для цилиндрического груза (рулона)

Для рулона бумаги диаметром 1,4 м и массой 1500 кг центр тяжести совпадает с геометрическим центром цилиндра — точкой пересечения оси и середины длины.

Формула: ЦТ = (0; 0; L/2), где L — длина рулона.

Расчёт опрокидывающего момента при кантовании на упор:

• Масса: 1500 кг → сила тяжести F = 1500 × 9,81 = 14 715 Н
• Диаметр: 1,4 м → радиус r = 0,7 м
• При кантовании на упор плечо d = r = 0,7 м
• Опрокидывающий момент M = F × d = 14 715 × 0,7 = 10 300 Н·м
• Для безопасного переворота момент крана должен превышать это значение, но не превышать грузоподъёмность.

Особенность: для рулонов и бухт нельзя использовать метод «на весу» — груз может размотаться. Оптимальный метод — «на упор» (КТЛ-1,5т) или «на бросок» (КТБ 3,0т).

13. Сравнительная таблица кантователей

Ниже представлены основные модели кантователей, доступных в ПромИнжиниринг. Все они представляют собой грузозахватные приспособления для работы с краном (механический привод — стропы/цепь). Выбор зависит от массы, габаритов груза и требуемого метода кантования.

Для подбора оптимального кантователя обратитесь к нашим инженерам. Мы разработаем решение под вашу задачу.

14. Техника безопасности и охрана труда при кантовании

Кантование – операция повышенной опасности. Ключевые факторы риска – неправильный расчёт центра тяжести и опрокидывающего момента. Выполняется опытными стропальщиками по утвержденному ППР. Все аспекты охраны труда при работе с кранами и промышленной безопасности ОПО должны строго соблюдаться.

14.1. Требования к месту работ

• Только на кантовальных площадках с амортизацией или на весу по ППР.
• Площадки без стационарных ограждений, чтобы не мешать работе.
• Схемы кантовки – на видном месте.
• Обязательное наличие СИЗ (каски, перчатки, спецобувь, сигнальные жилеты) у всех работников.

14.2. Расположение персонала

• Стропальщик – сбоку от груза на расстоянии, равном высоте груза + 1 метр.
• Запрещено находиться:
  • между грузом и стеной (препятствием);
  • со стороны прокладок, на которые груз опускается;
  • под поднятым грузом.

14.3. Особые условия для тяжелых и сложных грузов

• Кантовка грузов массой > 75% грузоподъемности крана или со смещенным центром тяжести – только под руководством инженерно-технического работника (ИТР).
• Работа несколькими кранами – по отдельному ППР, нагрузка на каждый кран не превышает его грузоподъемность.

14.4. Электробезопасность

• Соблюдать безопасное расстояние до ЛЭП: при напряжении до 1 кВ – 1,5 м, при большем – по специальным таблицам.

14.5. Управление краном

• Движения крана – плавные, чтобы избежать раскачивания, увеличивающего опрокидывающий момент.
• Груз при перемещении должен находиться на минимальной высоте для лучшего контроля.

14.6. Схема правильного расположения стропальщика

На схеме ниже показано, где должен находиться стропальщик во время кантования (вид сверху). Зоны, отмеченные красным, находятся под запретом.

Важно: стропальщик никогда не должен находиться между грузом и препятствием, со стороны падения прокладок или под поднятым грузом.

15. Типичные ошибки при кантовании грузов краном

Эти ошибки встречаются в 80% несчастных случаев, связанных с кантованием. Проверьте себя.

1. Кантование без ППР. Последствие: штраф до 200 000 ₽, травмы, уголовная ответственность по ст. 216 УК РФ.
2. Неправильный расчёт центра тяжести. Последствие: груз опрокидывается не туда, куда планировалось; падает на людей или оборудование.
3. Отсутствие амортизирующей площадки. Последствие: груз разрушает покрытие, отскакивает, травмирует стропальщика.
4. Стропальщик находится в опасной зоне. Последствие: тяжёлая травма или гибель.
5. Использование изношенных стропов. Последствие: обрыв стропа, падение груза.
6. Кантование груза с маркировкой «Не кантовать». Последствие: повреждение груза, потеря товарного вида.
7. Рывки и резкие движения краном. Последствие: увеличение динамической нагрузки в 2–3 раза, обрыв стропа.
8. Кантование на предельной грузоподъёмности крана. Последствие: опрокидывание крана.
9. Отсутствие сигнальщика при плохом обзоре. Последствие: крановщик не видит груз, возможны столкновения.
10. Работа без СИЗ. Последствие: травмы головы, рук, ног.

16. Что делать после кантования

1. Опустить груз на подготовленную площадку плавно, без рывков.
2. Убедиться в устойчивости — груз не должен качаться, скользить, опрокидываться.
3. Ослабить стропы — убедиться, что они не зажаты и не перекручены.
4. Снять стропы — аккуратно, без рывков. Если стропы зажаты — приподнять груз на 50–100 мм.
5. Осмотреть груз — нет ли повреждений, сколов, деформаций.
6. Осмотреть стропы — нет ли порезов, разрывов, деформации крюков.
7. Доложить ИТР об окончании операции.
8. Записать в журнал — дата, время, тип груза, метод кантования, замечания.

17. Практические рекомендации и запреты

Что обязательно сделать ДО подъема:

• Предварительно поднять груз на высоту 200–300 мм и проверить надежность строповки.
• Убедиться, что масса груза не превышает грузоподъемность крана.
• Проверить расчёт центра тяжести и опрокидывающего момента в ППР.
• Убедиться в наличии у стропальщика действующего удостоверения (аттестация).

Категорически запрещается:

• Кантовать груз на предельной грузоподъемности крана.
• Кантовать грузовые места с запрещающей маркировкой (знак «Не кантовать»).
• Производить кантовку без разработанного ППР на переворот металлоконструкций или технологической карты.
• Находиться в опасной зоне перемещаемого груза.
• Производить кантовку на непредназначенных для этого поверхностях (асфальт, бетон, обычный деревянный пол).

Действия при неисправности: крановщик обязан немедленно опустить груз, прекратить работу и сообщить ответственному лицу.

18. Интерактивный чек-лист безопасности при кантовании

Перед началом кантовки отметьте каждый пункт. Прогресс сохраняется в браузере. После завершения всех пунктов вы сможете сформировать акт осмотра.

19. Мифы о кантовании грузов краном

Миф 1: «Кантовать можно без ППР, если груз лёгкий»

Реальность: ППР обязателен для любого кантования краном, независимо от массы. Штраф — до 200 000 ₽.

Миф 2: «Опытный стропальщик может кантовать без расчёта»

Реальность: без расчёта ЦТ и опрокидывающего момента даже опытный стропальщик рискует. Расчёт — обязателен.

Миф 3: «Кантователь нужен только для серийного производства»

Реальность: кантователь повышает безопасность и при единичном кантовании. Для бухт и рулонов — обязателен.

Миф 4: «Чем быстрее кантуешь, тем лучше»

Реальность: скорость кантования обратно пропорциональна безопасности. Рывки увеличивают нагрузку в 2–3 раза.

Миф 5: «Стропальщик может стоять где угодно, главное — видеть груз»

Реальность: стропальщик должен стоять сбоку на расстоянии «высота груза + 1 м».

20. Словарь терминов

21. Заключение

Переворот груза стропами и специализированными приспособлениями – сложная и ответственная операция, требующая строгого соблюдения нормативных требований (ФНП, Приказ 753н, Постановление 2464), правильного выбора оборудования (кантовочная траверса, опрокидыватель рулонов, кантователь КТБ 3,0т) и высокой квалификации персонала. Малейшее отклонение от правил, особенно в расчётах центра тяжести и опрокидывающего момента, может привести к травмам, поломке оборудования и повреждению груза. Охрана труда при работе с кранами и промышленная безопасность ОПО – это не просто требования, а основа безопасности жизни и здоровья работников.

Если вам требуется изготовление кантовочных траверс, захватов, опрокидывателей рулонов или другого оборудования для кантования – обращайтесь в компанию «ПромИнжиниринг». Мы спроектируем и изготовим грузозахватные приспособления любой сложности с учетом ваших задач, включая разработку ППР на переворот металлоконструкций.

22. Ссылки на оборудование для кантования

Для вашего удобства все упомянутые страницы собраны здесь:

• Кантователь КТБ 3,0т ф1300х1900 для бухт катанки – метод «на бросок».
• Кантователь рулонов бумаги КТЛ-1,5т (опрокидыватель рулонов)
• Стол-кантователь 7т
• Клещевой захват для кантования (ЗКЛф-0,3т)
• Однорогий захват для рулонов (кантовка штрипс)
• Общий раздел «Захваты»
• Всё навесное оборудование
• Траверсы для подъёма и кантования
• Стропы и строповочные приспособления
• Пример прочностного расчёта траверсы

Часто задаваемые вопросы о кантовании грузов краном
