Схемы строповки металлопроката: круглая сталь, лист, уголок, швеллеры, двутавры, полоса
Полный набор графических схем строповки металлопроката по ТР ТС 010/2011 и Приказу Минтруда № 753н: круглая сталь, листовая сталь, уголок, швеллеры, двутавры, полосовая и шестигранная сталь. Таблицы масс, подбор стропов УСК1, УСК2, 2СК. Угол между ветвями — не более 90°, пробный подъём — 200–300 мм. Материалы ООО «ПромИнжиниринг» (Москва, с 2004 года).
·
Схема строповки металлопроката — утверждённый порядок зацепки связки, пакета или отдельного элемента (круглой стали, листа, уголка, швеллера, двутавра) грузозахватным приспособлением. Для связки круглой стали L=10 м применяют два стропа УСК1-3,2/7000 или УСК2-2,0/3000. Угол между ветвями — не более 90°, расстояние между стропами — 1/4L и 1/2L, пробный подъём — 200–300 мм. Требования — ТР ТС 010/2011 и Приказ Минтруда № 753н.
Что это?
Утверждённый порядок зацепки металлопроката (связки, пакета, отдельного элемента) грузозахватным приспособлением.
Какие ГОСТы?
ТР ТС 010/2011, Приказ Минтруда № 753н, ГОСТ 35252-2025, правила Ростехнадзора.
Какие стропы?
УСК1, УСК2, 2СК — в зависимости от типа проката, массы и длины. С учётом подкладок для острых кромок.
Что регулируется?
Угол между ветвями — не более 90°. Расстояние между стропами — 1/4L и 1/2L. Пробный подъём — 200–300 мм.
Где применяется?
Металлобазы, склады, стройплощадки, металлообрабатывающие производства, порты.
Что такое схема строповки металлопроката?
Схема строповки металлопроката — утверждённый графический и текстовый документ, определяющий порядок зацепки металлического проката (круглой стали, листовой стали, уголка, швеллера, двутавра, полосовой стали) грузозахватными приспособлениями (стропами УСК1, УСК2, 2СК, траверсами, захватами) с указанием точек застропки, длины ветвей, расстояния между стропами, углов наклона и требований безопасности. Схема разрабатывается в соответствии с ТР ТС 010/2011 и Приказом Минтруда № 753н и вывешивается на рабочем месте до начала погрузочно-разгрузочных работ.
Собственное производство
Изготавливаем стропы, траверсы и захваты для металлопроката в Москве с 2004 года.
Цена по запросу
Стоимость ГЗП считаем индивидуально — по массе, длине и типу проката.
Гарантия 12 месяцев
На изготовленное грузозахватное оборудование даём гарантию 12 месяцев.
Доставка по РФ
Отправляем готовые изделия в регионы России и страны ЕАЭС.
Какие нормативные документы регулируют строповку металлопроката?
Строповка металлопроката регулируется теми же документами, что и другие грузы, но с учётом острых кромок и больших масс.
- ТР ТС 010/2011 — устанавливает общие требования к грузозахватным приспособлениям (коэффициент запаса не менее 6, угол между ветвями не более 90°).
- Приказ Минтруда № 753н — правила по охране труда при погрузочно-разгрузочных работах.
- ГОСТ 35252-2025 — безопасная эксплуатация текстильных строп.
- Проектная документация завода-изготовителя — содержит указания по строповке конкретных изделий.
Важно!
Запрещается строповка металлопроката за случайные выступы или без защитных подкладок. Острые кромки могут повредить стропы.
Какие общие правила строповки металлопроката?
- Строповка только по утверждённым схемам. Схемы строповки должны быть на рабочих местах.
- Использовать стропы с учётом массы и типа груза. Для острых кромок применять подкладки (лента транспортёрная, инвентарные прокладки).
- Угол между ветвями строп не более 90°. При увеличении угла нагрузка на каждую ветвь возрастает.
- Перед подъёмом проверить целостность стропов и наличие бирок.
- Пробный подъём на высоту 200–300 мм для проверки правильности строповки.
- Перемещать груз только над свободной зоной.

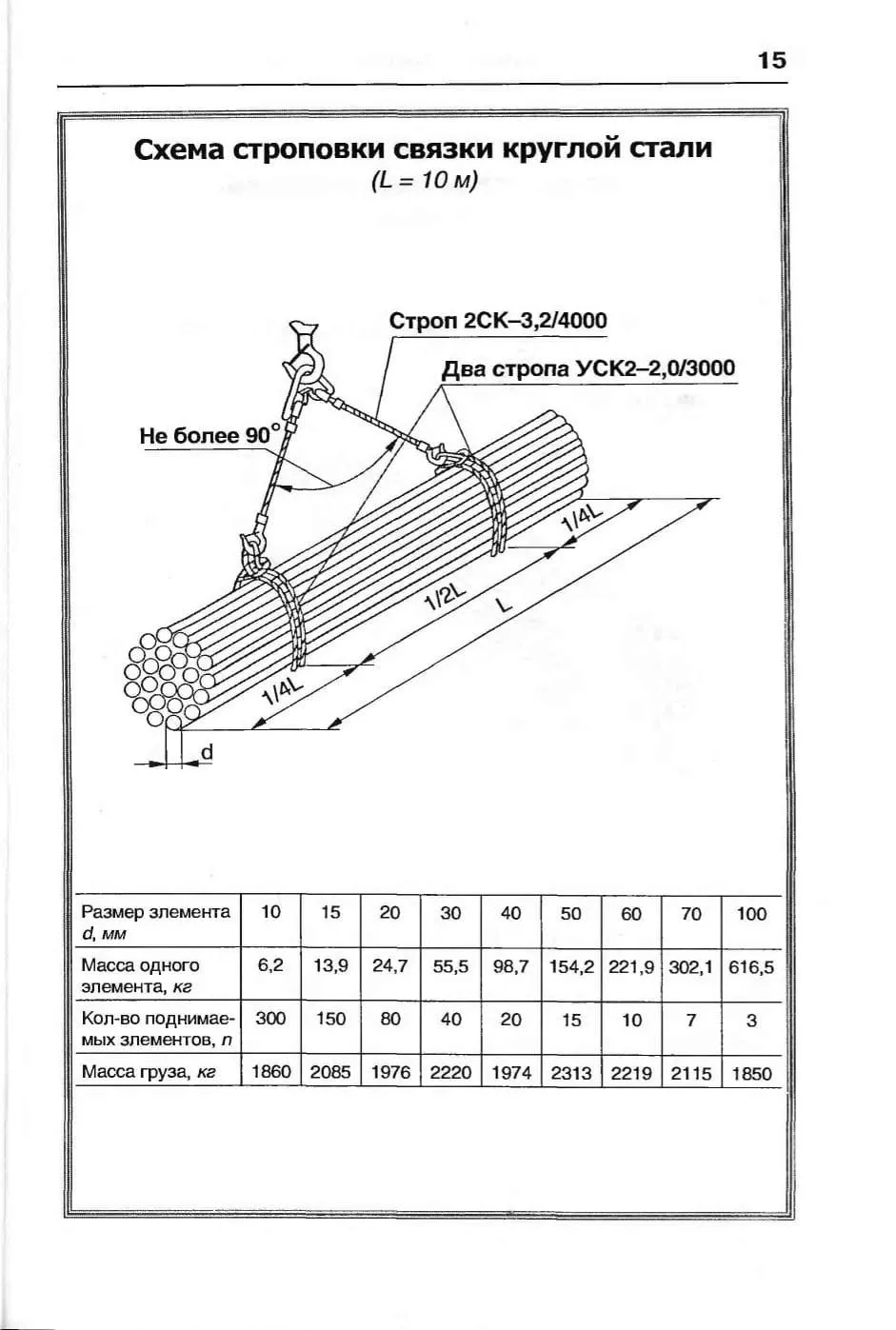

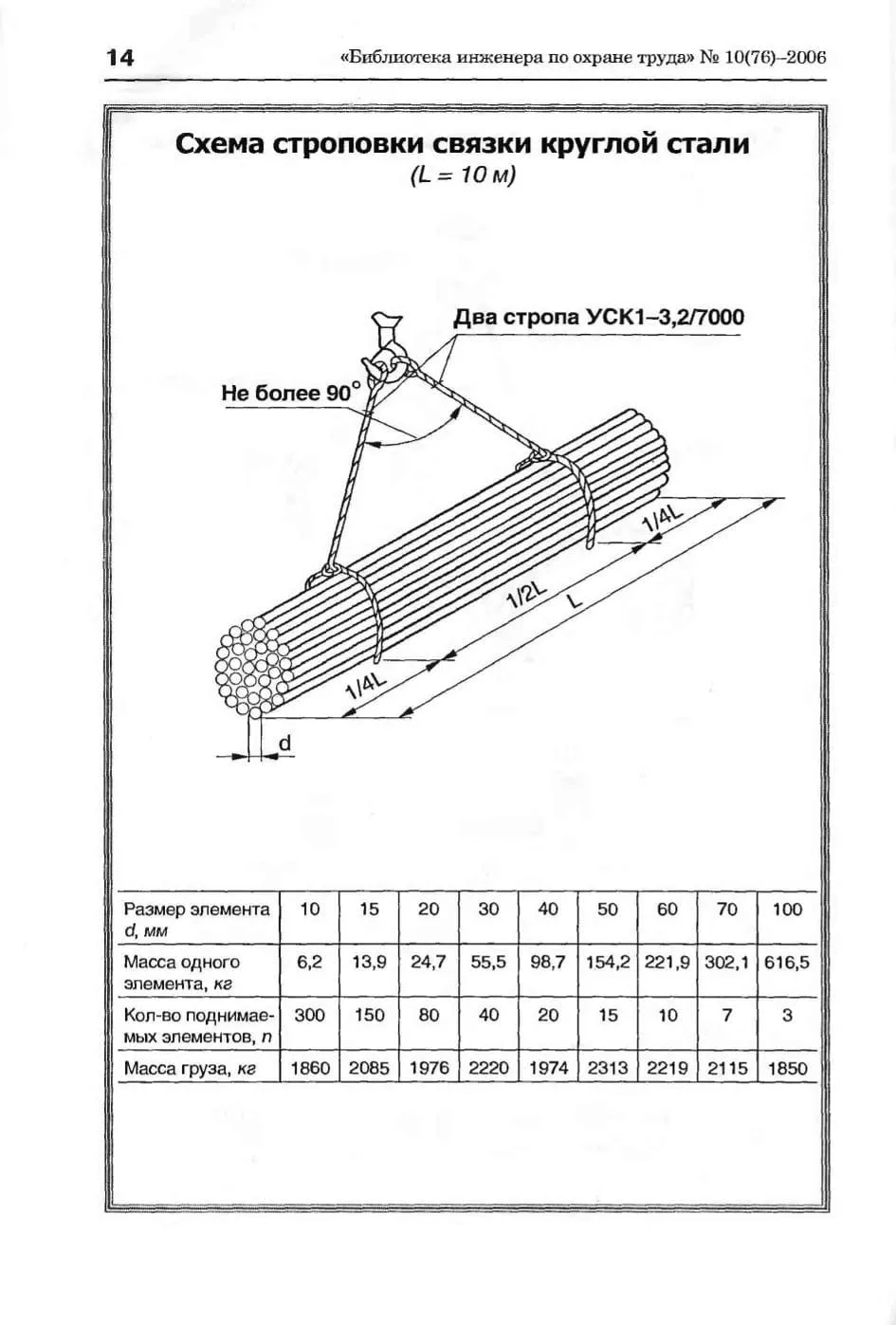

Как стропить круглую сталь и арматуру?
Схемы строповки связок круглой стали длиной 10 м и арматуры. Применяются стропы УСК1-3,2/7000, УСК2-2,0/3000, а также 2СК-3,2/4000 с двумя стропами УСК2-2,0/3000. Угол между ветвями не более 90°. Расстояние между стропами – 1/4L и 1/2L.
| Диаметр d, мм | Масса 1 элемента, кг | Кол-во элементов, шт | Масса груза, кг |
|---|---|---|---|
| 10 | 6,2 | 300 | 1860 |
| 15 | 13,9 | 150 | 2085 |
| 20 | 24,7 | 80 | 1976 |
| 30 | 55,5 | 40 | 2220 |
| 40 | 98,7 | 20 | 1974 |
| 50 | 154,2 | 15 | 2313 |
| 60 | 221,9 | 10 | 2219 |
| 70 | 302,1 | 7 | 2115 |
| 100 | 616,5 | 3 | 1850 |
Как стропить арматуру?
Арматура стропится по тем же схемам, что и круглая сталь, с учётом массы и диаметра прутков. Применяются стропы УСК1 и УСК2 с использованием подкладок. Подробные таблицы масс арматуры приведены в технической документации завода-изготовителя. Схема строповки арматуры (лист 33) будет добавлена на сайт в ближайшее время.

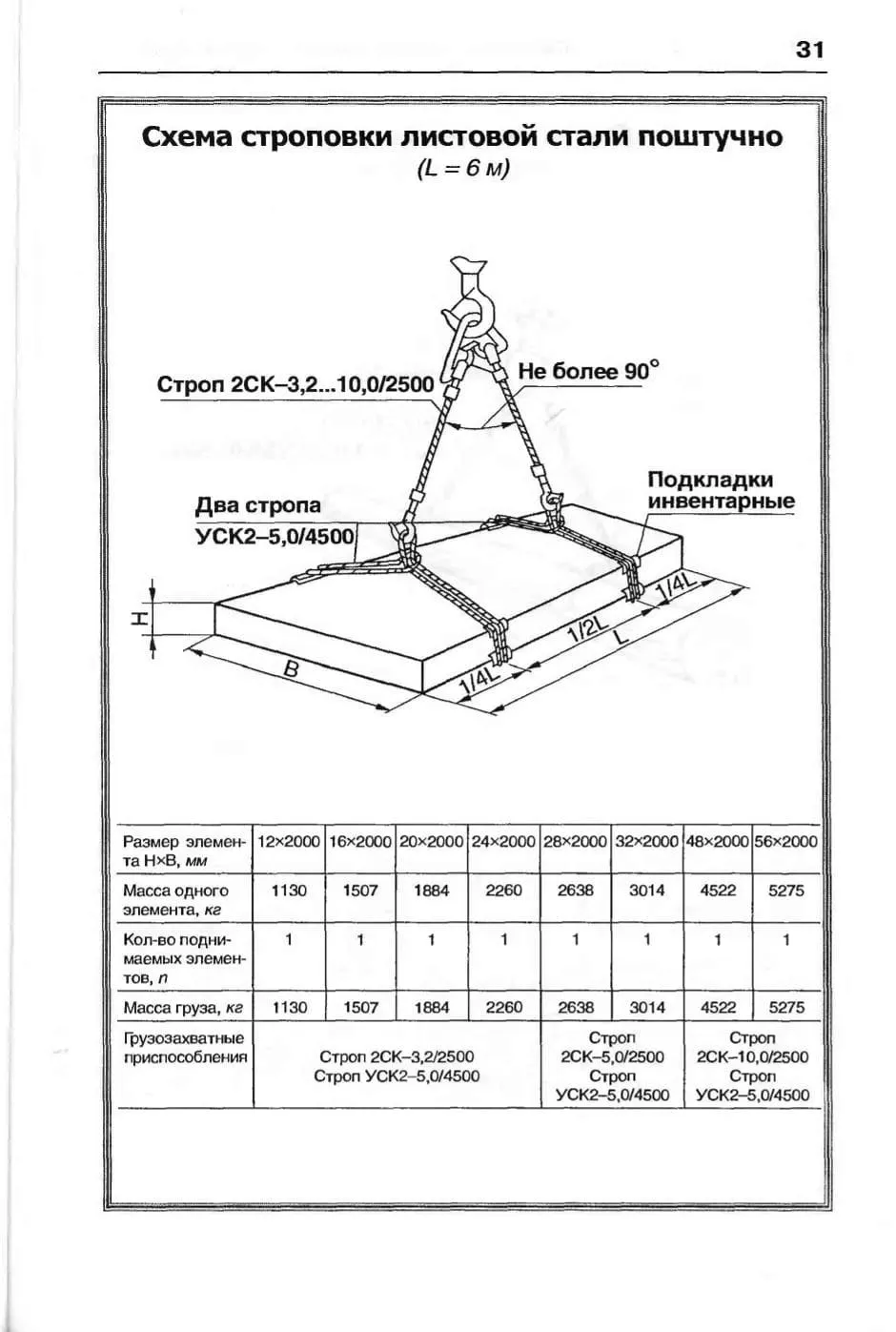

Как стропить листовую сталь?
Схемы строповки листовой стали поштучно и в пакетах. Применяются стропы 2СК-3,2…10,0/2500 и УСК2-5,0/4500 с использованием инвентарных зажимов и подкладок. Угол между ветвями не более 90°.
| Толщина H, мм | Масса 1 листа, кг | Кол-во листов, шт | Масса груза, кг |
|---|---|---|---|
| 12 | 1130 | 1 | 1130 |
| 16 | 1507 | 1 | 1507 |
| 20 | 1884 | 1 | 1884 |
| 24 | 2260 | 1 | 2260 |
| 28 | 2638 | 1 | 2638 |
| 32 | 3014 | 1 | 3014 |
| 48 | 4522 | 1 | 4522 |
| 56 | 5275 | 1 | 5275 |
Как стропить уголок?
Схемы строповки связок уголков длиной 10 м. Применяются стропы 2СК-3,2/4000 и УСК2-2,0/3000 или два стропа УСК1-3,2/7000. Используются инвентарные подкладки. Угол между ветвями не более 90°.
| Размер В×b, мм | Масса 1 элемента, кг | Кол-во элементов, шт | Масса груза, кг |
|---|---|---|---|
| 32×20 | 15,2 | 150 | 2280 |
| 45×28 | 22 | 100 | 2200 |
| 50×32 | 24,9 | 70 | 1743 |
| 56×36 | 34,6 | 60 | 2076 |
| 75×50 | 56,9 | 30 | 1707 |
| 90×56 | 67 | 30 | 2010 |
| 125×80 | 155 | 10 | 1550 |
| 20×20 | 11,5 | 150 | 1725 |
| 25×25 | 14,6 | 100 | 1460 |
| 32×32 | 19,1 | 100 | 1910 |

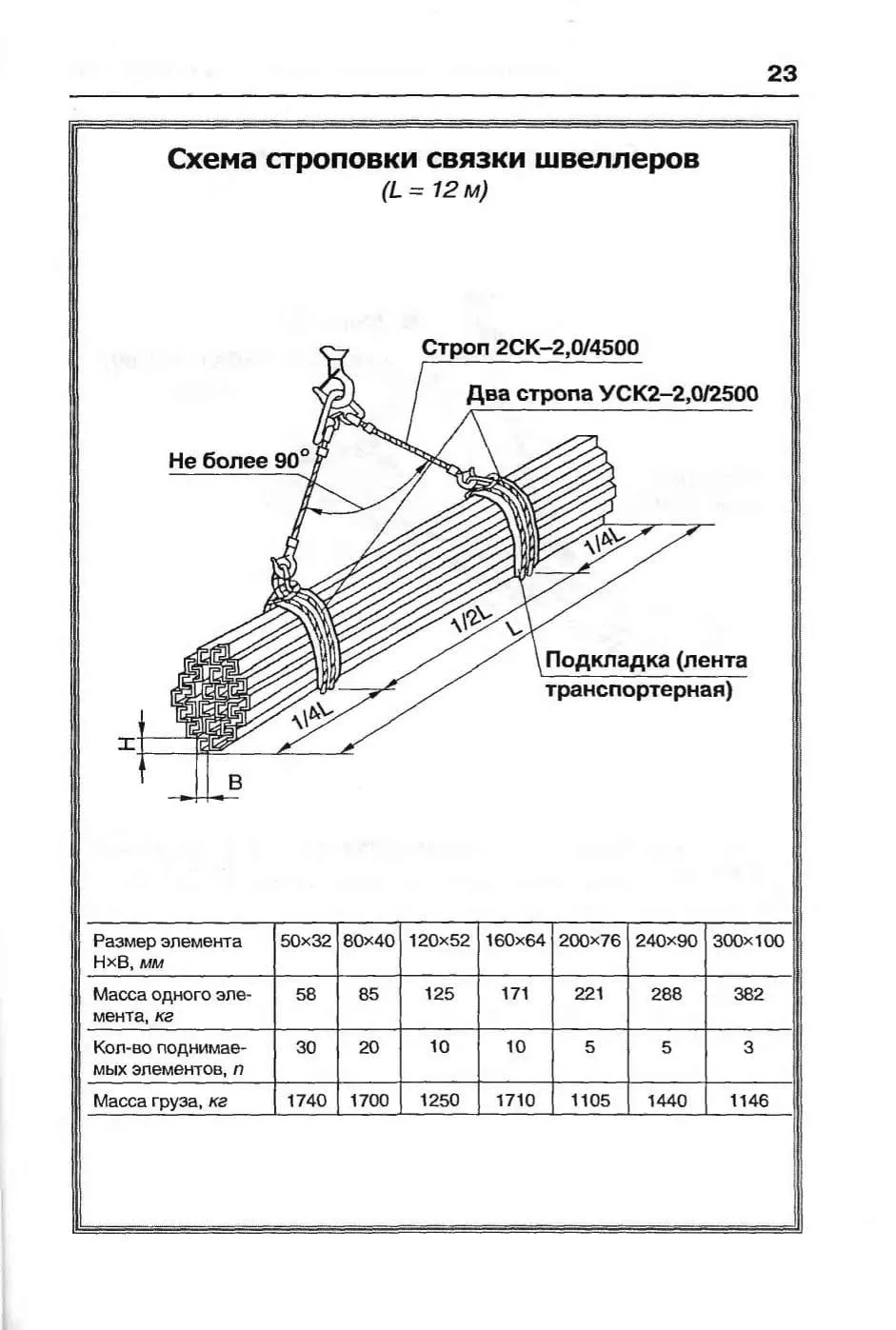

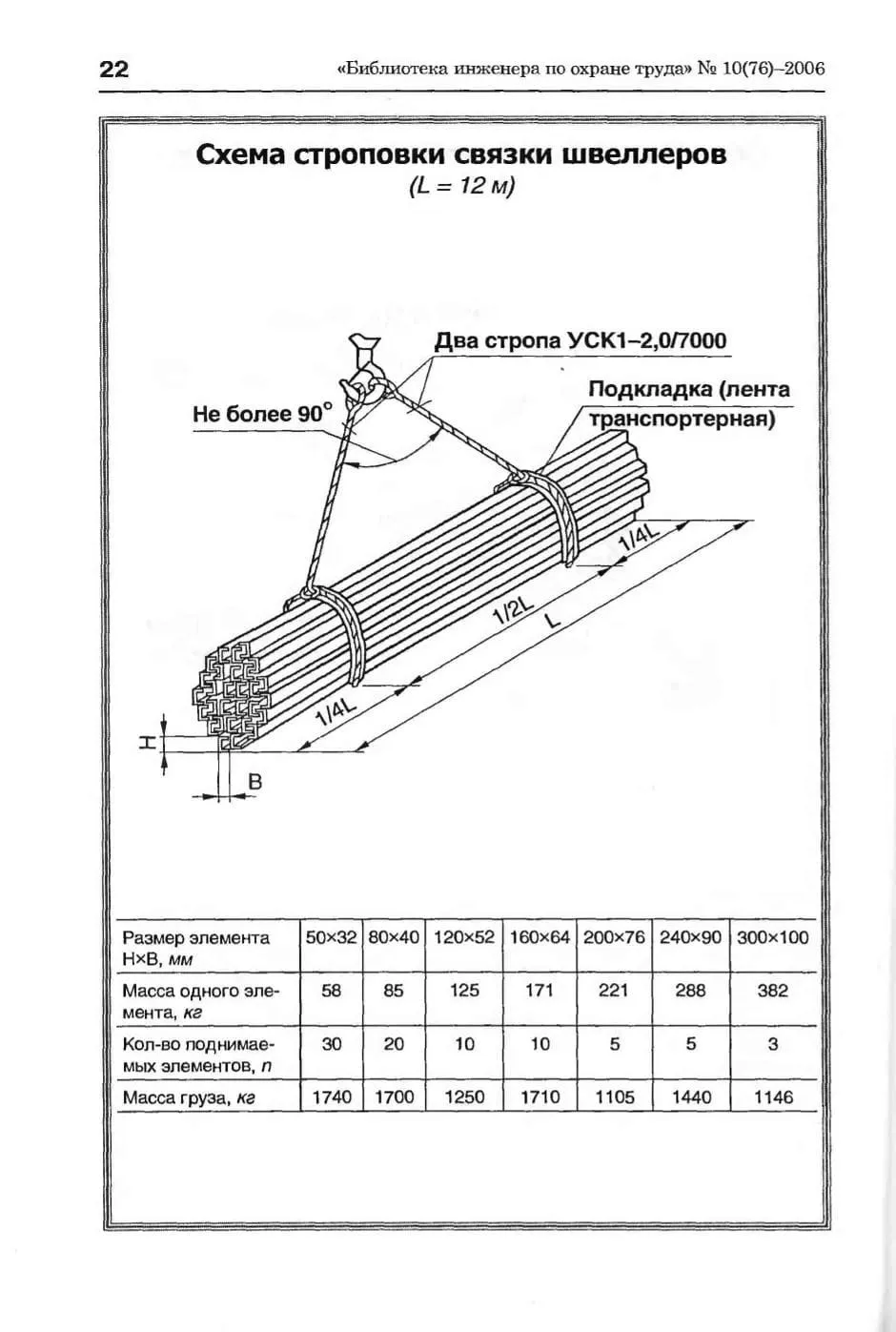

Как стропить швеллеры?
Схема строповки связок швеллеров длиной 12 м. Применяются стропы 2СК-2,0/4500 и два стропа УСК2-2,0/2500 или два стропа УСК1-2,0/7000. Используются подкладки.
| Размер Н×В, мм | Масса 1 элемента, кг | Кол-во элементов, шт | Масса груза, кг |
|---|---|---|---|
| 50×32 | 58 | 30 | 1740 |
| 80×40 | 85 | 20 | 1700 |
| 120×52 | 125 | 10 | 1250 |
| 160×64 | 171 | 10 | 1710 |
| 200×76 | 221 | 5 | 1105 |
| 240×90 | 288 | 5 | 1440 |
| 300×100 | 382 | 3 | 1146 |

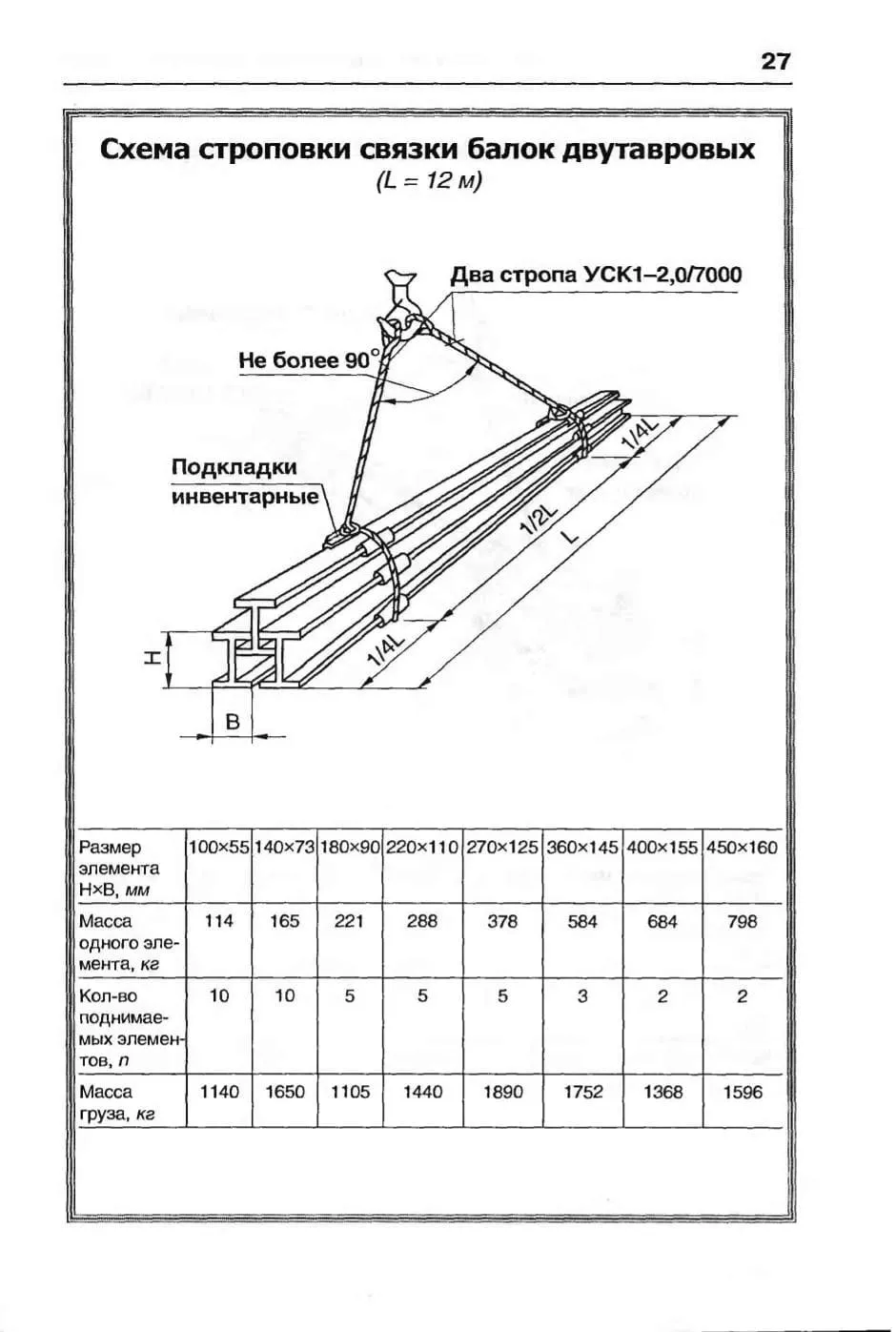

Как стропить двутавровые балки?
Схема строповки связок двутавровых балок длиной 12 м. Применяются два стропа УСК1-2,0/7000. Используются инвентарные подкладки.
| Размер Н×В, мм | Масса 1 элемента, кг | Кол-во элементов, шт | Масса груза, кг |
|---|---|---|---|
| 100×55 | 114 | 10 | 1140 |
| 140×73 | 165 | 10 | 1650 |
| 180×90 | 221 | 5 | 1105 |
| 220×110 | 288 | 5 | 1440 |
| 270×125 | 378 | 5 | 1890 |
| 360×145 | 584 | 3 | 1752 |
| 400×155 | 684 | 2 | 1368 |
| 450×160 | 798 | 2 | 1596 |

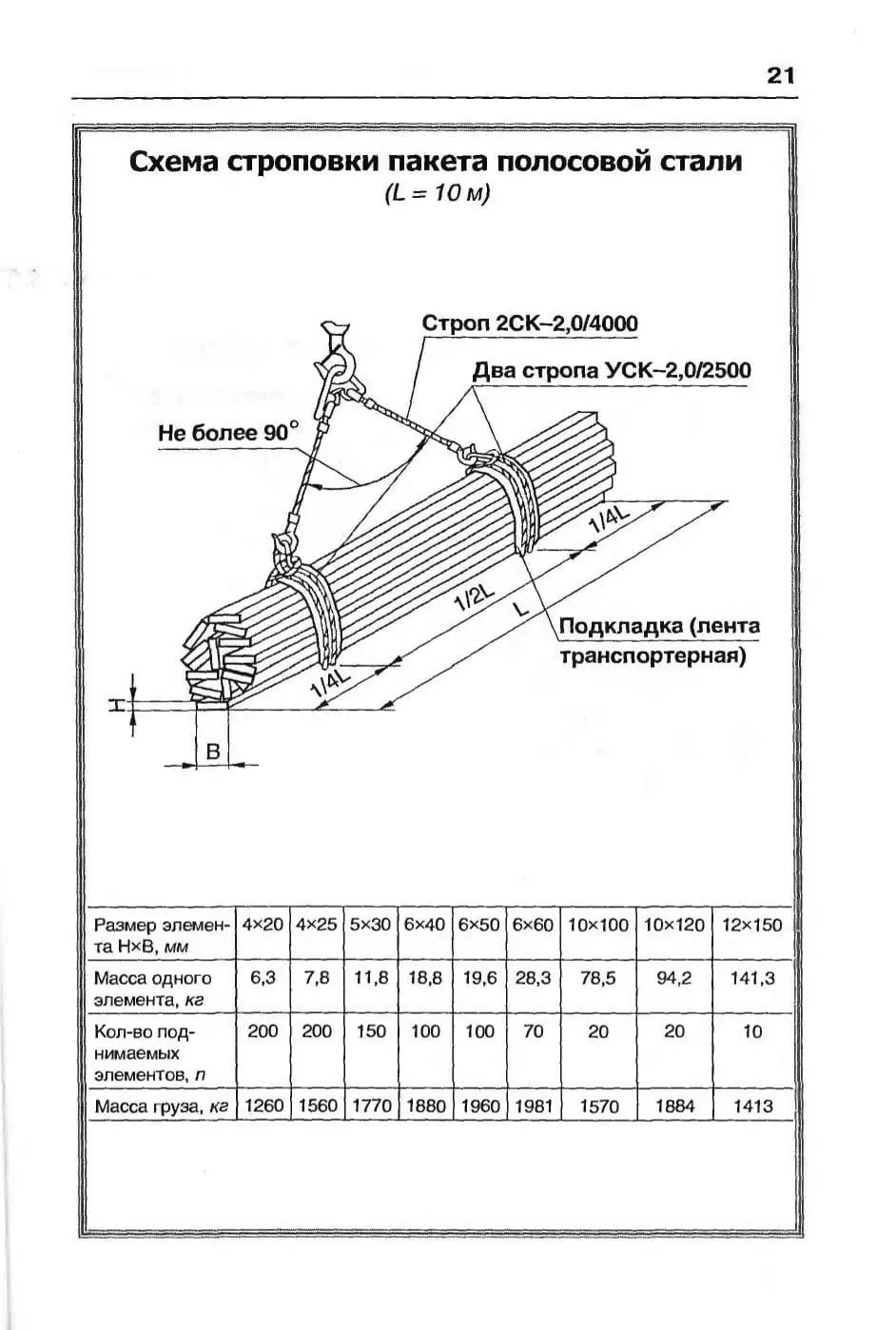

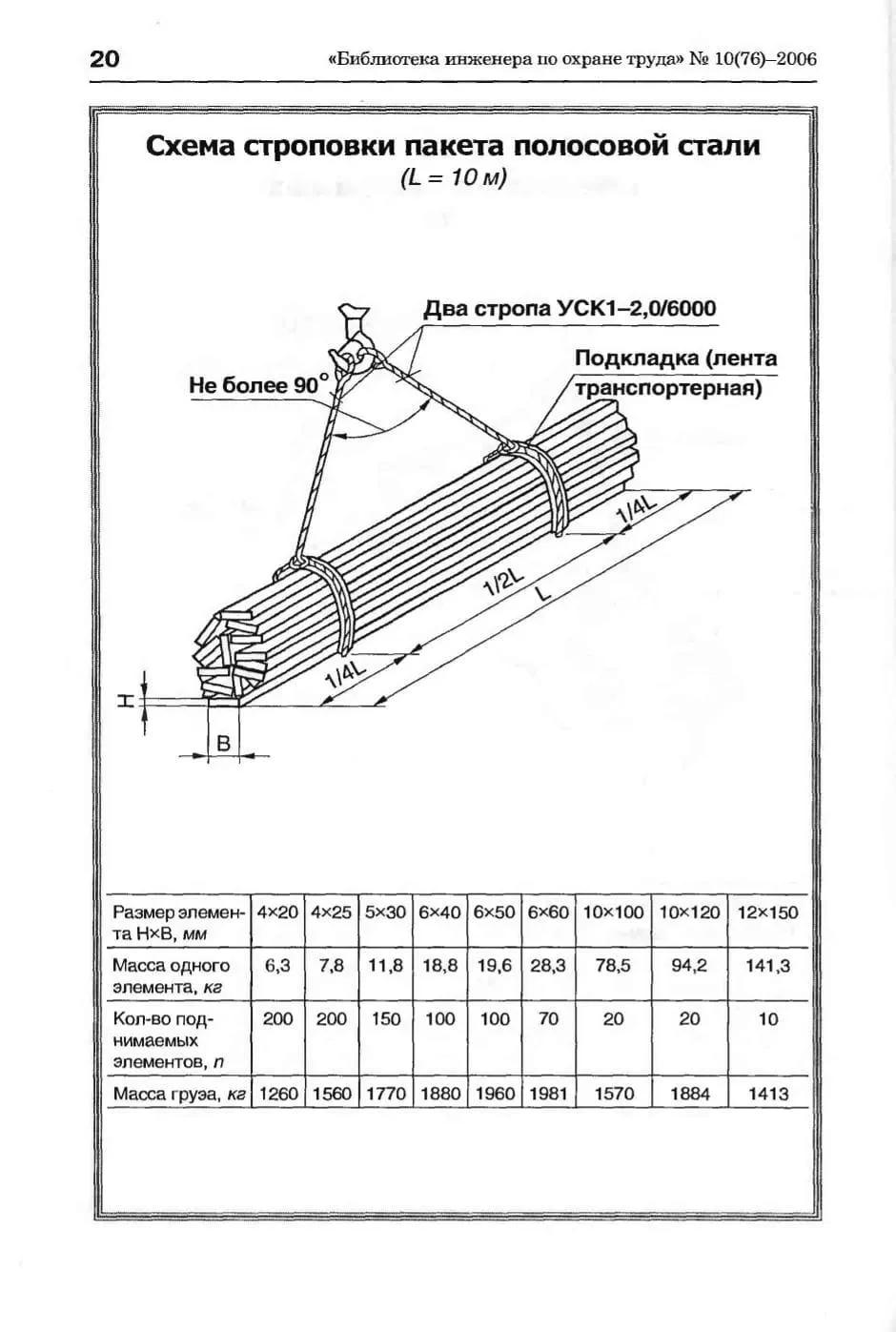

Как стропить полосовую сталь?
Схема строповки пакетов полосовой стали длиной 10 м. Применяются стропы 2СК-2,0/4000 и два стропа УСК-2,0/2500 или два стропа УСК1-2,0/6000. Используются подкладки.
| Размер Н×В, мм | Масса 1 элемента, кг | Кол-во элементов, шт | Масса груза, кг |
|---|---|---|---|
| 4×20 | 6,3 | 200 | 1260 |
| 4×25 | 7,8 | 200 | 1560 |
| 5×30 | 11,8 | 150 | 1770 |
| 6×40 | 18,8 | 100 | 1880 |
| 6×50 | 19,6 | 100 | 1960 |
| 6×60 | 28,3 | 70 | 1981 |
| 10×100 | 78,5 | 20 | 1570 |
| 10×120 | 94,2 | 20 | 1884 |
| 12×150 | 141,3 | 10 | 1413 |

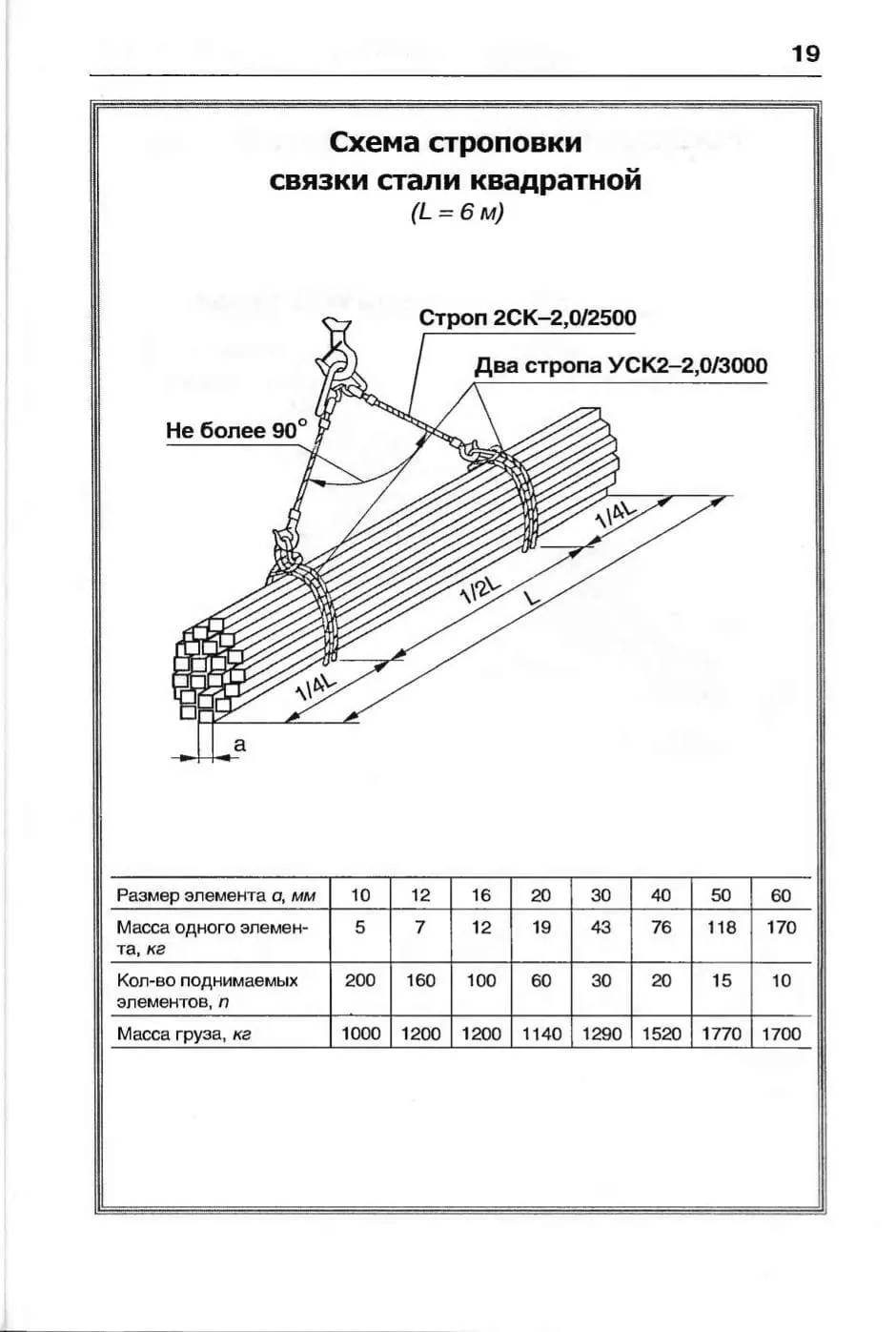

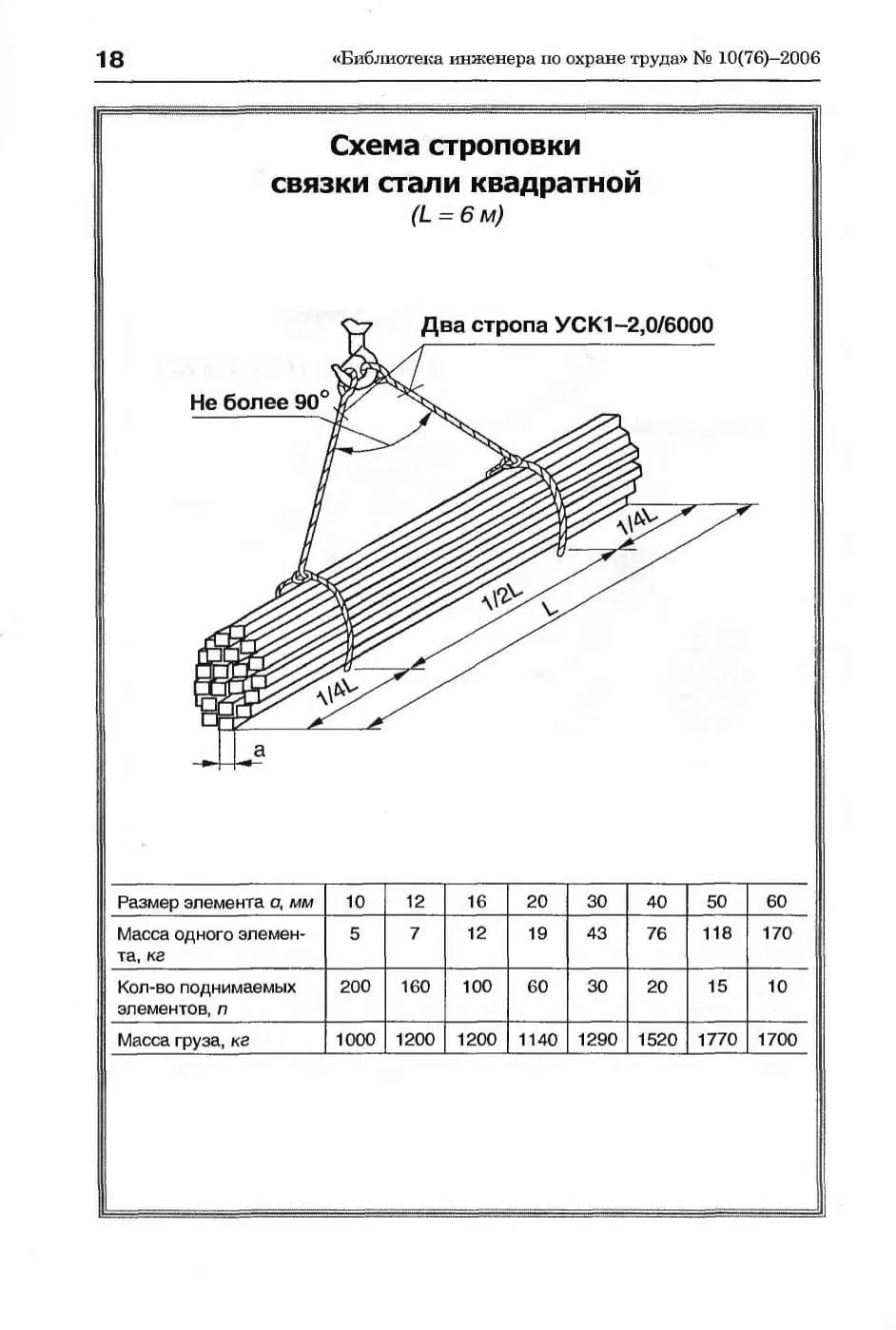

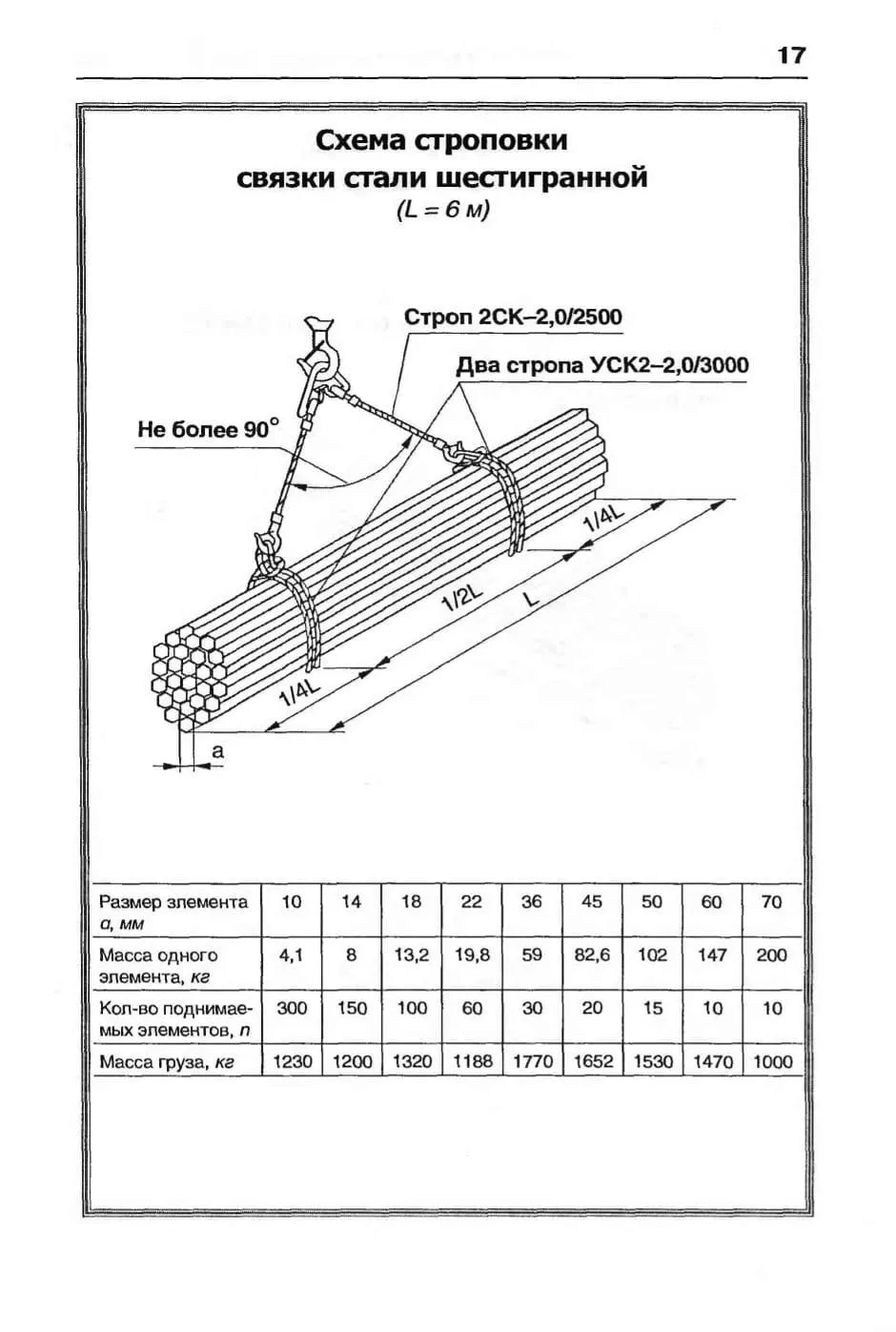

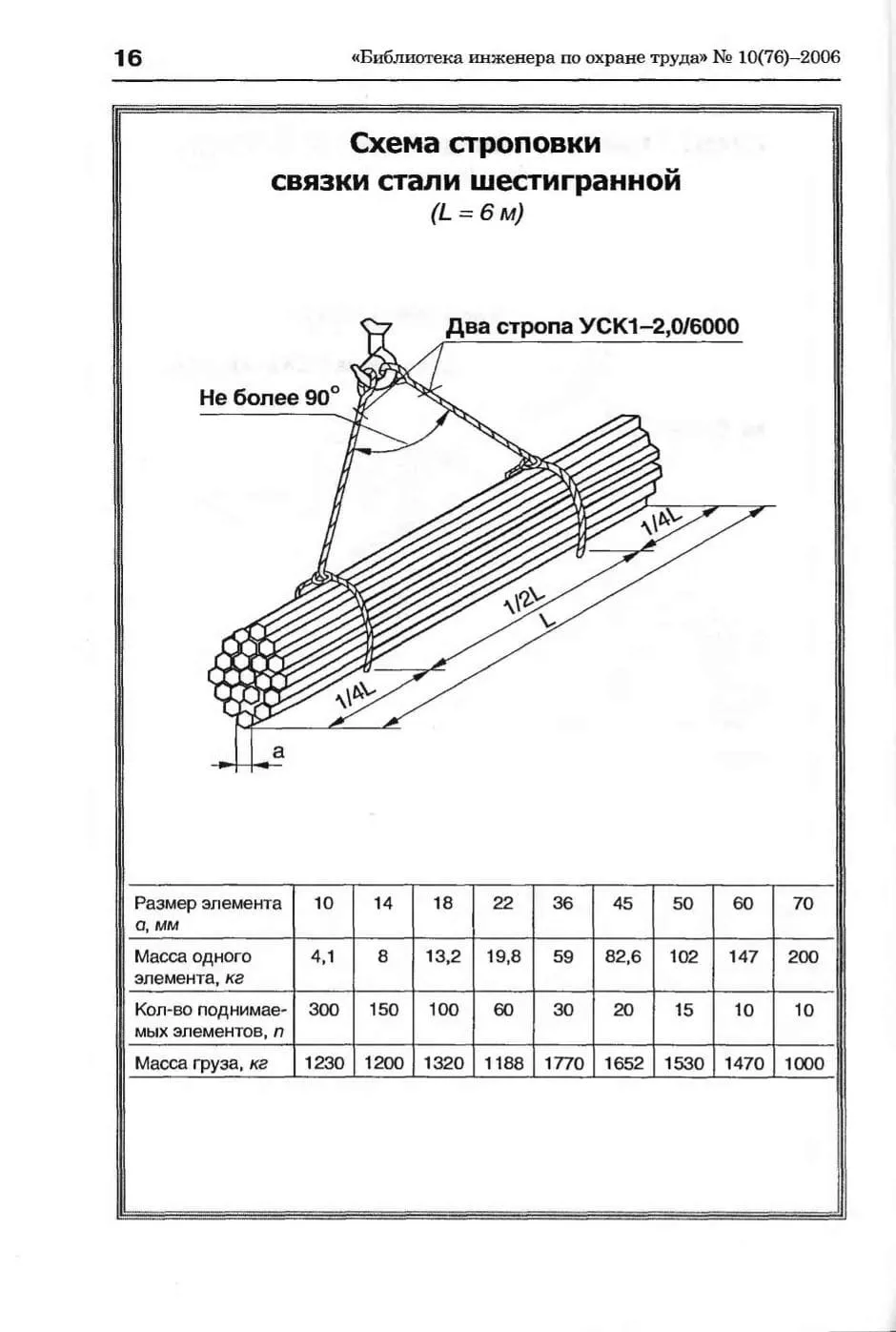

Как стропить квадратную и шестигранную сталь?
Схемы строповки связок квадратной и шестигранной стали длиной 6 м. Применяются стропы УСК1-2,0/6000, 2СК-2,0/2500 и УСК2-2,0/3000.
| Размер a, мм | Масса 1 элемента, кг | Кол-во элементов, шт | Масса груза, кг |
|---|---|---|---|
| 10 | 4,1 | 300 | 1230 |
| 14 | 8 | 150 | 1200 |
| 18 | 13,2 | 100 | 1320 |
| 22 | 19,8 | 60 | 1188 |
| 36 | 59 | 30 | 1770 |
| 45 | 82,6 | 20 | 1652 |
| 50 | 102 | 15 | 1530 |
| 60 | 147 | 10 | 1470 |
| 70 | 200 | 10 | 1000 |
Какие ошибки чаще всего допускают при строповке металлопроката?
- Отсутствие подкладок – стропы перетираются об острые кромки.
- Неправильный угол между ветвями – перегрузка строп.
- Строповка за случайные выступы – соскальзывание груза.
- Использование строп с повреждениями – обрыв.
- Подъём без пробного подъёма – риск падения груза.
Какие требования предъявляют к стропальщику?
К строповке металлопроката допускаются лица не моложе 18 лет, прошедшие медосмотр, обучение и аттестацию. Стропальщик обязан:
- Знать схемы строповки для каждого вида проката.
- Проверять состояние строп и подкладок.
- Сверять массу груза с грузоподъёмностью строп.
- Подавать сигналы крановщику и выполнять пробный подъём.
- Использовать СИЗ (каска, перчатки, спецобувь).
Чек-лист безопасности при строповке металлопроката
- Наличие утверждённой схемы строповки.
- Соответствие стропов массе и типу груза.
- Использование подкладок для защиты строп.
- Отсутствие дефектов на стропах (бирок, маркировка).
- Правильный угол между ветвями (≤90°).
- Пробный подъём на 200–300 мм.
- Отсутствие людей в опасной зоне.
Инспекция и браковка стропов и захватов
Грузозахватные приспособления (ГЗП) подлежат регулярной инспекции согласно ФНП (Приказ Ростехнадзора № 461), ГОСТ 33715-2025 и Приказу Минтруда № 753н. Результат осмотра фиксируется в журнале учёта СГЗП.
| Тип ГЗП | Периодичность осмотра | Периодичность испытаний |
|---|---|---|
| Стропы текстильные | Каждые 10 дней | 1 раз в 12 месяцев |
| Стропы канатные (2СК, УСК) | Ежемесячно | 1 раз в 12 месяцев |
| Ежесменный осмотр | Перед сменой | — |
Что проверяют при инспекции
- Целостность сварных швов и отсутствие трещин.
- Состояние подвижных элементов.
- Отсутствие обрывов проволок каната стропа (по нормам ГОСТ 35252-2025).
- Наличие и читаемость бирки с указанием грузоподъёмности и даты испытания.
Какие практические рекомендации по строповке металлопроката?
Правильная строповка металлопроката обеспечивает безопасность и сохранность груза. Всегда используйте схемы, проверяйте стропы и применяйте подкладки для острых кромок. При больших массах и длинах используйте траверсы и распределяйте нагрузку равномерно.
Краткое резюме статьи
- Строповка металлопроката выполняется по утверждённым схемам с учётом острых кромок и массы груза.
- Стропы подбирают по типу проката: УСК1, УСК2, 2СК — с подкладками для защиты от порезов.
- Угол между ветвями — не более 90°; расстояние между стропами — 1/4L и 1/2L.
- Обязателен пробный подъём на 200–300 мм и проверка целостности стропов перед работой.
- Нормативы: ТР ТС 010/2011, Приказ Минтруда № 753н, ГОСТ 35252-2025.
Что ещё нужно для строповки металлопроката
Схема — только часть подготовки. Для безопасного подъёма нужны сами ГЗП, знание норм и понимание требований к персоналу. Если работаете с другими грузами — смотрите смежные схемы строповки.
Частые вопросы о строповке металлопроката
Какие нормативные документы регулируют строповку металлопроката?
Основные документы: ТР ТС 010/2011, Приказ Минтруда № 753н, ГОСТ 35252-2025, а также правила Ростехнадзора.
Как стропить связку круглой стали длиной 10 м?
Связку круглой стали стропят двумя стропами УСК1-3,2/7000 или УСК2-2,0/3000 с углом между ветвями не более 90°. Расстояние между стропами – 1/4L и 1/2L. Обязательно применяются подкладки.
Какие стропы применяют для строповки листовой стали поштучно?
Для листовой стали поштучно используют стропы 2СК-3,2…10,0/2500 и УСК2-5,0/4500 с применением инвентарных зажимов и подкладок.
Как выбрать стропы для уголка?
Для уголков применяют стропы 2СК-3,2/4000 и УСК2-2,0/3000 или два стропа УСК1-3,2/7000. Масса груза указана в таблицах в зависимости от размера уголка.
Какие требования к стропальщику при работе с металлопрокатом?
Стропальщик должен знать схемы строповки, проверять целостность строп, использовать подкладки для защиты от острых кромок, подавать сигналы крановщику. К работе допускаются лица не моложе 18 лет, прошедшие обучение и аттестацию.
Какие стропы применяют для швеллеров и двутавров?
Для швеллеров L=12 м применяют 2СК-2,0/4500 + два стропа УСК2-2,0/2500, либо два УСК1-2,0/7000. Для двутавров L=12 м — два стропа УСК1-2,0/7000.
На какую высоту делают пробный подъём?
Пробный подъём металлопроката выполняется на высоту 200–300 мм от поверхности. На этой высоте проверяют равномерность натяжения стропов, отсутствие смещения груза и надёжность застропки.
Люди также спрашивают
Можно ли стропить металлопрокат без подкладок?
Какой коэффициент запаса у стропов для металлопроката?
Чем отличается строповка круглой стали от уголка?
Можно ли использовать одну ветвь стропа для связки?
Где заказать стропы для металлопроката?
Глоссарий
- Металлопрокат
- Готовые металлические изделия, полученные прокаткой — круглая сталь, лист, уголок, швеллер, двутавр, полоса.
- Строп УСК1
- Универсальный строп с одной ветвью для строповки металлопроката и металлоизделий.
- Строп УСК2
- Универсальный двухветвевой строп с двумя ветвями для строповки связок и пакетов металлопроката.
- Строп 2СК
- Двухветвевой канатный строп для строповки длинномерных грузов.
- Угол между ветвями
- Угол между ветвями многоветвевого стропа в горизонтальной плоскости; не должен превышать 90°.
- Пробный подъём
- Подъём груза на 200–300 мм для проверки правильности застропки и равномерности натяжения стропов.
- Траверса
- Грузозахватное приспособление в виде балки или рамы для распределения нагрузки между стропами.
