Схема строповки железобетонных изделий (ЖБИ) — утверждённый порядок зацепки плиты, блока или колонны за монтажные петли или специализированным захватом (для безпетельных изделий). Для ФБС массой до 1,6 т применяют строп 4СК-3,2/1500, для плит — 4СК-5,0…16,0/2600…5000. Для блоков без петель — клещевые захваты ЗКЛб-2,5т, для плит — ЗПК 2,5т/1200мм или траверса ЛК 5,0т. Угол между ветвями — не более 90°. Требования — ТР ТС 010/2011, Приказ Минтруда № 753н, ГОСТ 35252-2025.
Что это?
Утверждённый порядок зацепки ЖБИ за монтажные петли или специализированным захватом для безпетельных изделий.
Какие нормативы?
ТР ТС 010/2011, Приказ Минтруда № 753н, ГОСТ 35252-2025, проектная документация завода.
Какие стропы?
Четырёхветвевые 4СК от 3,2 до 16 т в зависимости от массы изделия.
А если нет петель?
Клещевые захваты: ЗКЛб-2,5т для блоков, ЗПК 2,5т / ЗП-ПБ-6,0т для плит, траверсы ЛК и ЛЦ.
Что регулируется?
Угол между ветвями — не более 90°. Пробный подъём — 200–300 мм. Центровка по центру тяжести.
Что такое схема строповки железобетонных изделий?
Схема строповки железобетонных изделий — утверждённый графический и текстовый документ, определяющий порядок зацепки фундаментного блока, плиты перекрытия, колонны, ригеля или панели грузозахватным приспособлением (четырёхветвевым стропом 4СК, клещевым захватом, траверсой) с указанием точек застропки, длины ветвей, углов наклона и требований безопасности. Схема разрабатывается в соответствии с ТР ТС 010/2011 и Приказом Минтруда № 753н, привязывается к маркировке завода-изготовителя (монтажные петли или отверстия) и вывешивается на рабочем месте до начала монтажных работ.
Собственное производство
Изготавливаем стропы, захваты и траверсы для ЖБИ в Москве с 2004 года.
Цена по запросу
Стоимость ГЗП считаем индивидуально — по типу и массе изделия.
Гарантия 12 месяцев
На изготовленное грузозахватное оборудование даём гарантию 12 месяцев.
Доставка по РФ
Отправляем готовые изделия в регионы России и страны ЕАЭС.
Какие нормативные документы регулируют строповку ЖБИ?
Строповка железобетонных изделий регулируется теми же документами, что и другие грузы, но с дополнительными требованиями к монтажным петлям и закладным деталям.
- ТР ТС 010/2011 — устанавливает общие требования к грузозахватным приспособлениям (коэффициент запаса не менее 6, угол между ветвями не более 90°).
- Приказ Минтруда № 753н — правила по охране труда при погрузочно-разгрузочных работах.
- ГОСТ 35252-2025 — безопасная эксплуатация текстильных строп.
- Проектная документация завода-изготовителя — содержит указания по местам строповки (монтажные петли, отверстия).
Важно!
Запрещается строповка ЖБИ за арматурные выпуски, случайные места или без монтажных петель. Каждое изделие должно иметь маркировку массы и точек строповки.
Какие общие правила строповки железобетонных изделий?
- Строповка только за монтажные петли или отверстия, предусмотренные заводом-изготовителем.
- Использовать четырёхветвевые стропы для равномерного распределения нагрузки (4СК-3,2…16,0).
- Угол между ветвями не более 90° — при увеличении угла нагрузка на каждую ветвь возрастает.
- Проверить состояние монтажных петель — трещины, оголённая арматура, деформации недопустимы.
- Пробный подъём на 200–300 мм для проверки правильности строповки и устойчивости груза.
- Перемещать груз только над свободной зоной, без людей и оборудования.

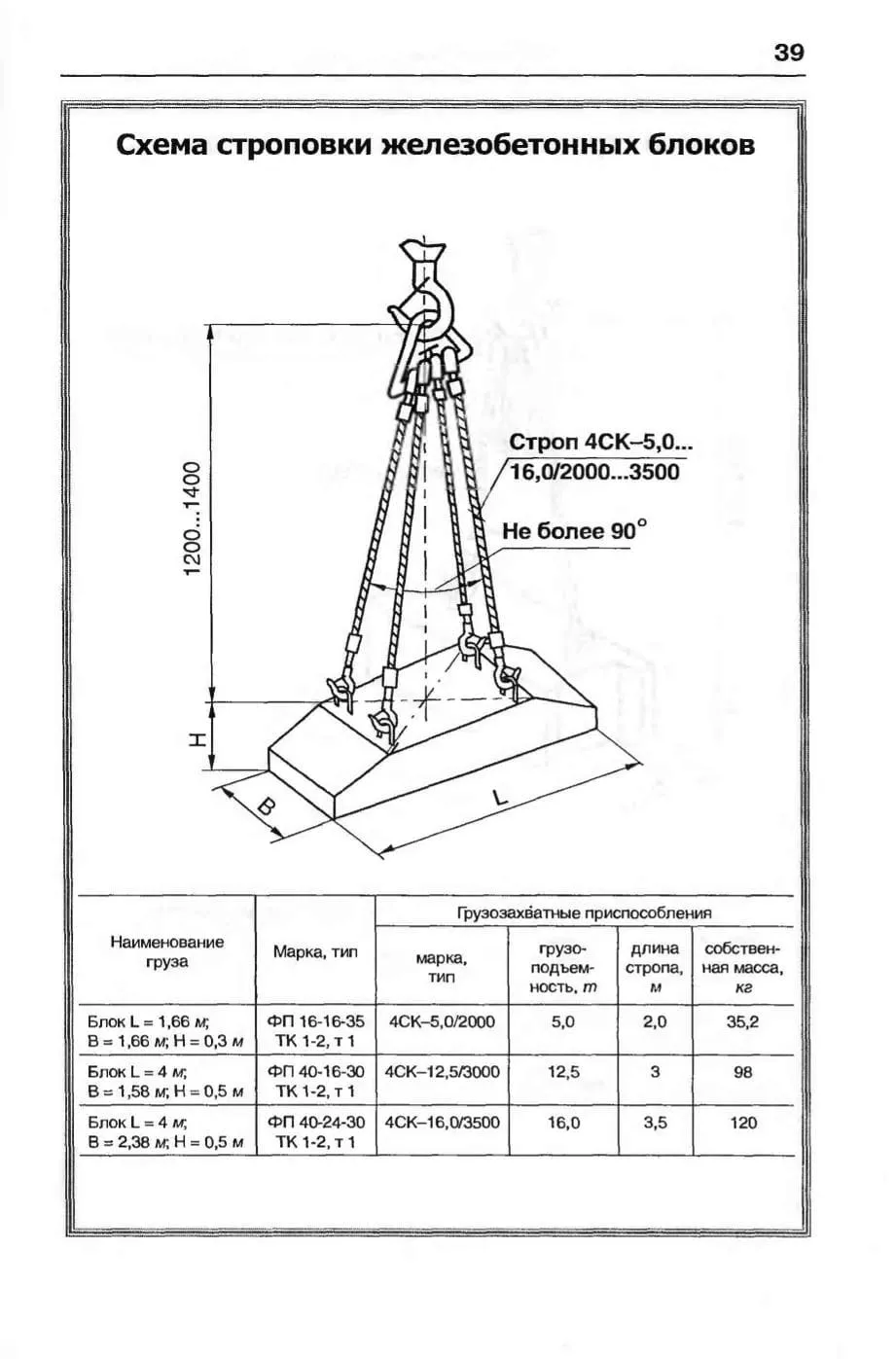

Как стропить железобетонные блоки ФП?
Схема строповки блоков фундаментных подушек (ФП) и других аналогичных изделий. Применяется четырёхветвевой строп 4СК-5,0…16,0/2000…3500.
| Наименование груза | Марка, тип | Масса, т | ГЗП | Г/п, т | Длина, м | Масса строп, кг |
|---|---|---|---|---|---|---|
| Блок L=1,66 м; B=1,66 м; H=0,3 м | ФП 16-16-35 ТК 1-2, т 1 | 5,0 | 4СК-5,0/2000 | 5,0 | 2,0 | 35,2 |
| Блок L=4 м; B=1,58 м; H=0,5 м | ФП 40-16-30 ТК 1-2, т 1 | 12,5 | 4СК-12,5/3000 | 12,5 | 3,0 | 98 |
| Блок L=4 м; B=2,38 м; H=0,5 м | ФП 40-24-30 ТК 1-2, т 1 | 16,0 | 4СК-16,0/3500 | 16,0 | 3,5 | 120 |

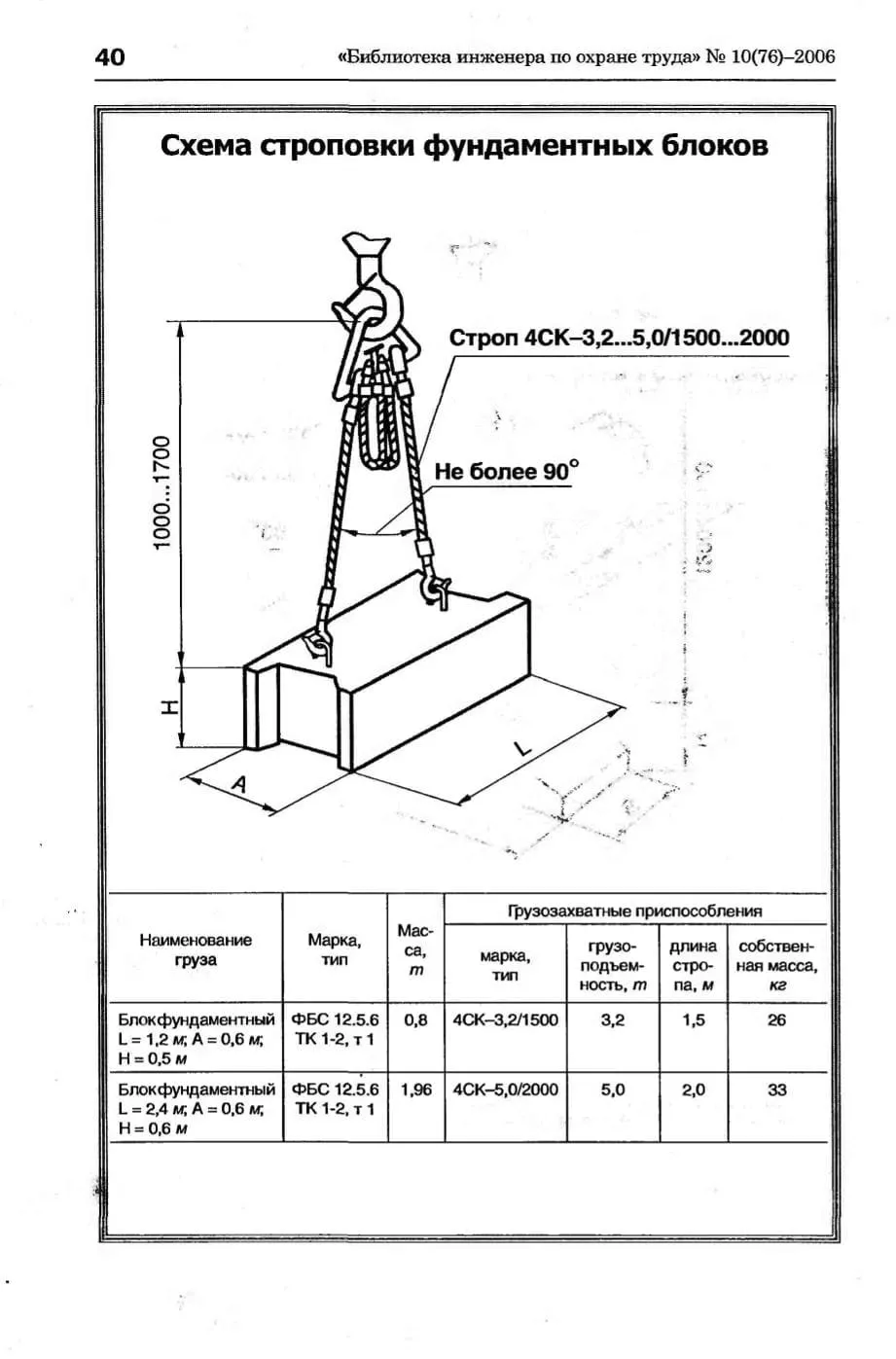

Как стропить фундаментные блоки ФБС (лёгкие)?
Схема строповки фундаментных блоков ФБС массой до 1,96 т. Применяется строп 4СК-3,2…5,0/1500…2000.
| Наименование груза | Марка, тип | Масса, т | ГЗП | Г/п, т | Длина, м | Масса строп, кг |
|---|---|---|---|---|---|---|
| Блок фундаментный L=1,2 м; A=0,6 м; H=0,5 м | ФБС 12.5.6 ТК 1-2, т 1 | 0,8 | 4СК-3,2/1500 | 3,2 | 1,5 | 26 |
| Блок фундаментный L=2,4 м; A=0,6 м; H=0,6 м | ФБС 12.5.6 ТК 1-2, т 1 | 1,96 | 4СК-5,0/2000 | 5,0 | 2,0 | 33 |

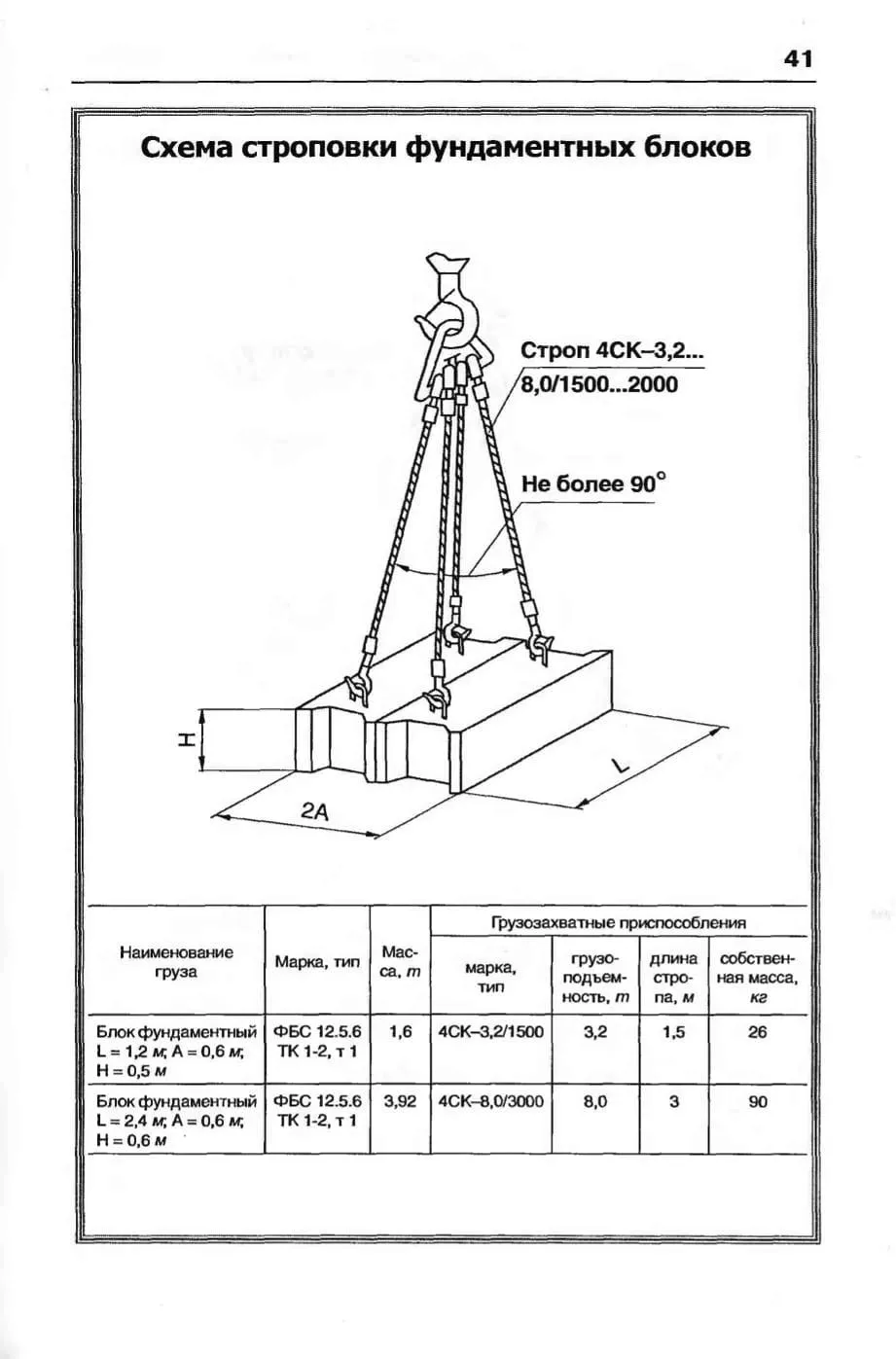

Как стропить тяжёлые фундаментные блоки ФБС?
Схема строповки блоков ФБС массой 1,6…3,92 т. Применяется строп 4СК-3,2…8,0/1500…3000.
| Наименование груза | Марка, тип | Масса, т | ГЗП | Г/п, т | Длина, м | Масса строп, кг |
|---|---|---|---|---|---|---|
| Блок фундаментный L=1,2 м; A=0,6 м; H=0,5 м | ФБС 12.5.6 ТК 1-2, т 1 | 1,6 | 4СК-3,2/1500 | 3,2 | 1,5 | 26 |
| Блок фундаментный L=2,4 м; A=0,6 м; H=0,6 м | ФБС 12.5.6 ТК 1-2, т 1 | 3,92 | 4СК-8,0/3000 | 8,0 | 3,0 | 90 |

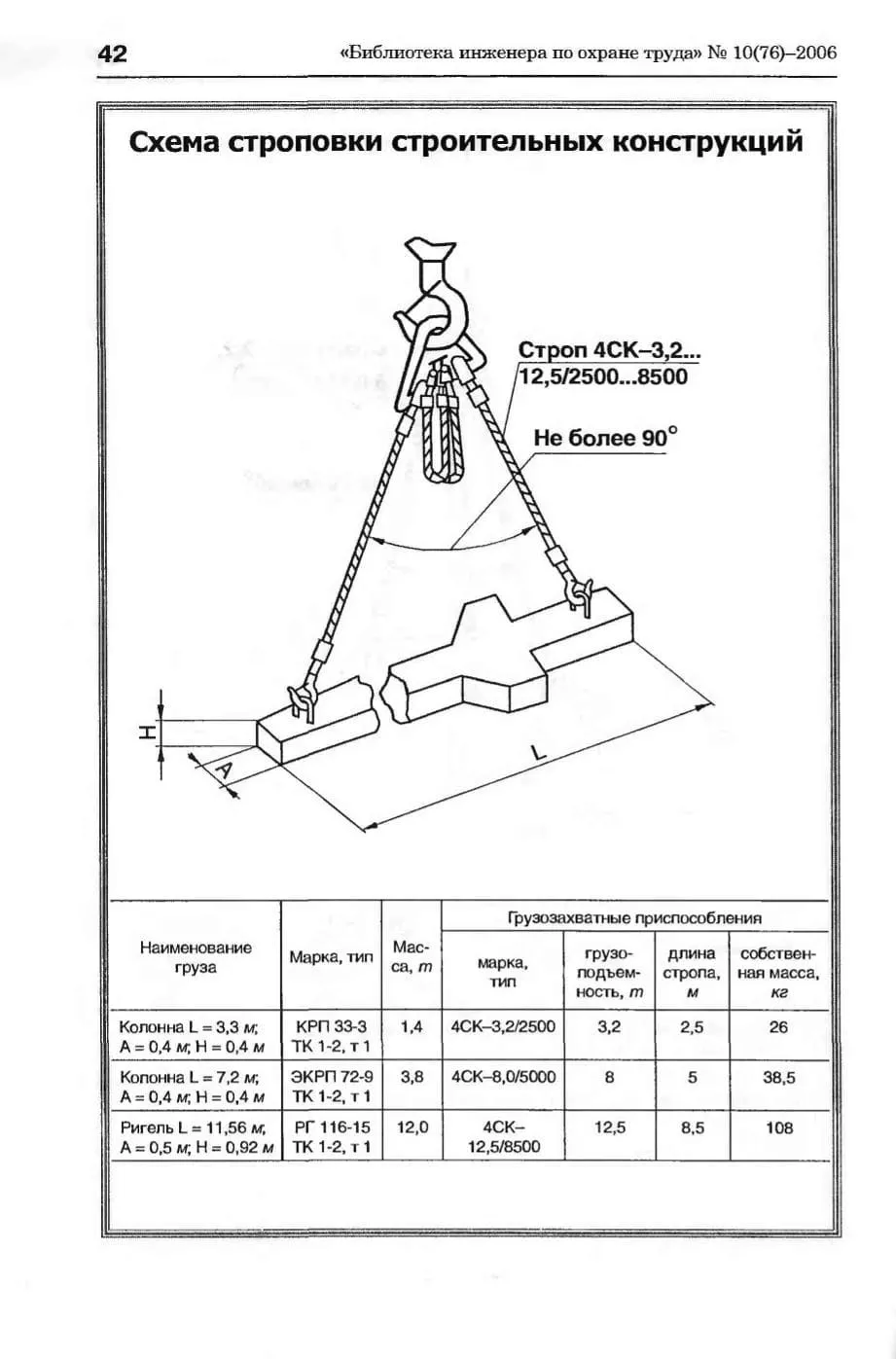

Как стропить колонны и ригели?
Схема строповки колонн и ригелей. Применяются стропы 4СК-3,2…12,5/2500…8500.
| Наименование груза | Марка, тип | Масса, т | ГЗП | Г/п, т | Длина, м | Масса строп, кг |
|---|---|---|---|---|---|---|
| Колонна L=3,3 м; A=0,4 м; H=0,4 м | КРП 33-3 ТК 1-2, т 1 | 1,4 | 4СК-3,2/2500 | 3,2 | 2,5 | 26 |
| Колонна L=7,2 м; A=0,4 м; H=0,4 м | ЭКРП 72-9 ТК 1-2, т 1 | 3,8 | 4СК-8,0/5000 | 8,0 | 5,0 | 38,5 |
| Ригель L=11,56 м; A=0,5 м; H=0,92 м | РГ 116-15 ТК 1-2, т 1 | 12,0 | 4СК-12,5/8500 | 12,5 | 8,5 | 108 |

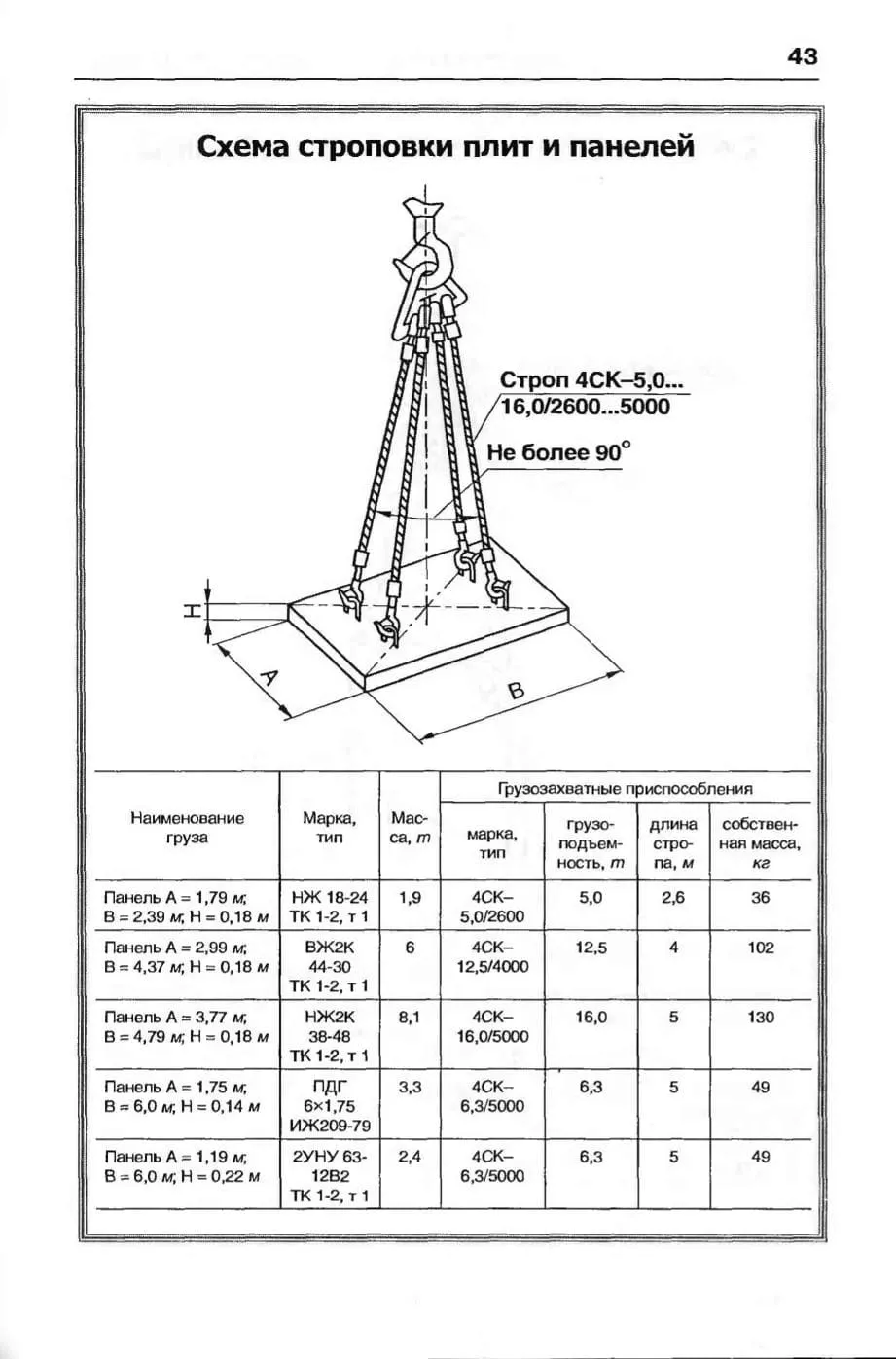

Как стропить плиты и панели?
Схема строповки плит перекрытия, панелей стен и покрытий. Применяются стропы 4СК–5,0…16,0/2600…5000.
| Наименование груза | Марка, тип | Масса, т | ГЗП | Г/п, т | Длина, м | Масса строп, кг |
|---|---|---|---|---|---|---|
| Панель A=1,79 м; B=2,39 м; H=0,18 м | НЖК 18-24 ТК 1-2, т 1 | 1,9 | 4СК–5,0/2600 | 5,0 | 2,6 | 36 |
| Панель A=2,99 м; B=4,37 м; H=0,18 м | ВЖ2К 44-30 ТК 1-2, т 1 | 6,0 | 4СК–12,5/4000 | 12,5 | 4,0 | 102 |
| Панель A=3,77 м; B=4,79 м; H=0,18 м | НЖ2К 38-48 ТК 1-2, т 1 | 8,1 | 4СК–16,0/5000 | 16,0 | 5,0 | 130 |
| Панель A=1,75 м; B=6,0 м; H=0,14 м | ПДГ 6×1,75 ИЖ209-79 | 3,3 | 4СК–6,3/5000 | 6,3 | 5,0 | 49 |
| Панель A=1,19 м; B=6,0 м; H=0,22 м | ЭУНУ 63-12В2 ТК 1-2, т 1 | 2,4 | 4СК–6,3/5000 | 6,3 | 5,0 | 49 |

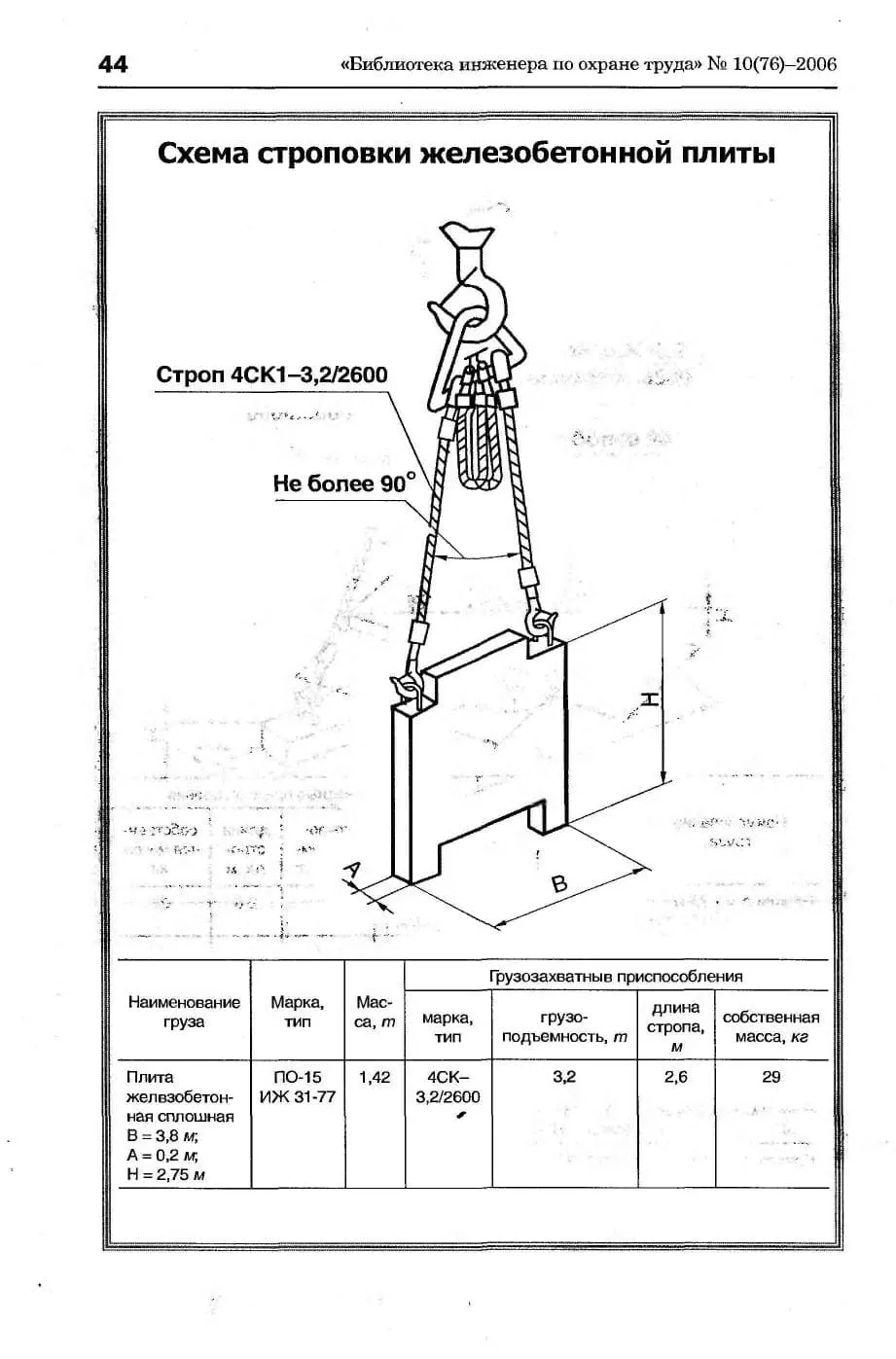

Как стропить сплошную железобетонную плиту?
Схема строповки сплошной плиты (например, плита ПО-15). Применяется строп 4CK1-3,2/2600.
| Наименование груза | Марка, тип | Масса, т | ГЗП | Г/п, т | Длина, м | Масса строп, кг |
|---|---|---|---|---|---|---|
| Плита железобетонная сплошная (В=3,8 м; А=0,2 м; Н=2,75 м) | ПО-15 ИЖ 31-77 | 1,42 | 4CK-3,2/2600 | 3,2 | 2,6 | 29 |

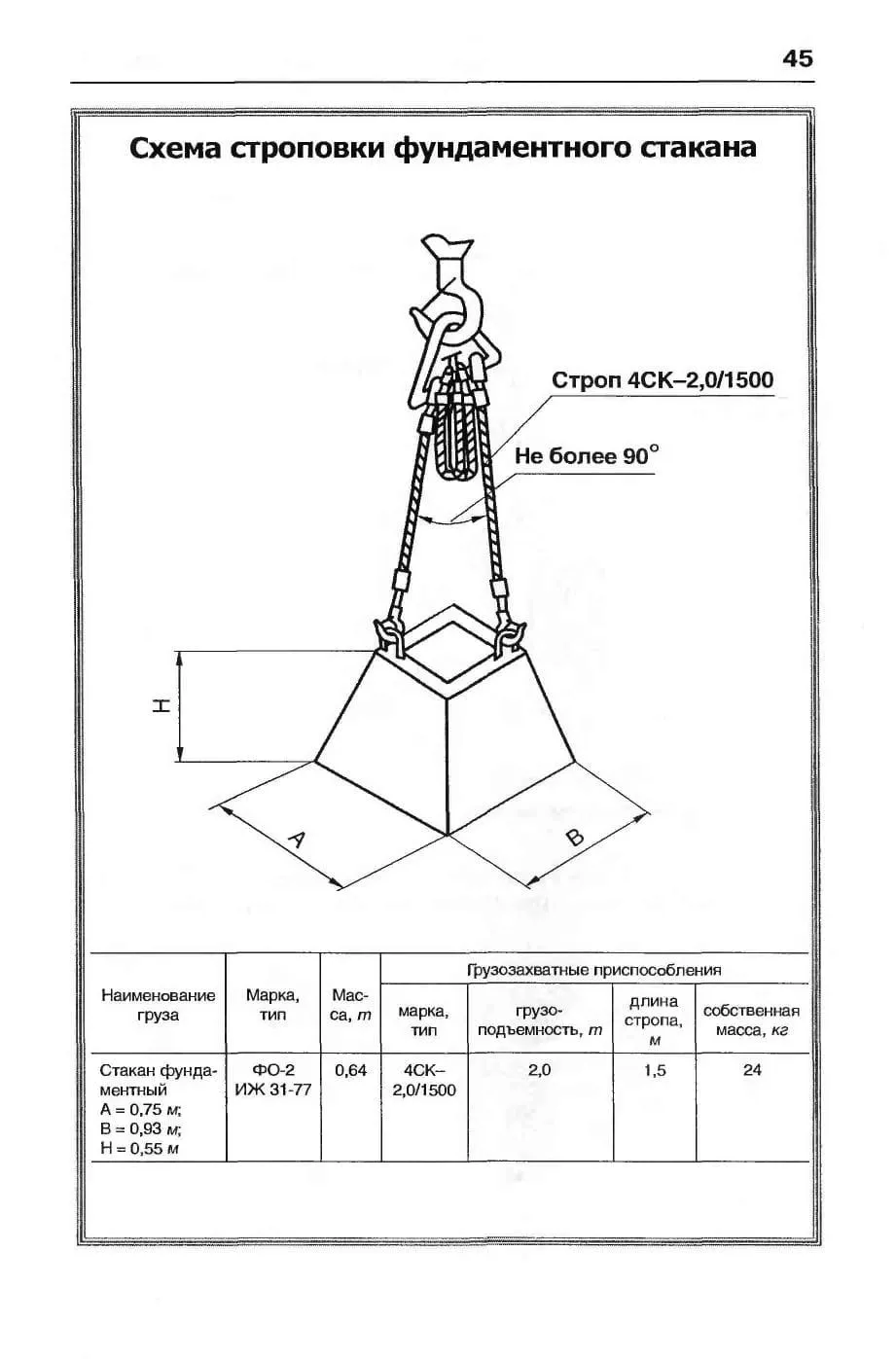

Как стропить фундаментный стакан?
Схема строповки фундаментного стакана (ФО-2). Применяется строп 4СК-2,0/1500.
| Наименование груза | Марка, тип | Масса, т | ГЗП | Г/п, т | Длина, м | Масса строп, кг |
|---|---|---|---|---|---|---|
| Стакан фундаментный (A=0,75 м; B=0,93 м; H=0,55 м) | ФО-2 ИЖ 31-77 | 0,64 | 4СК-2,0/1500 | 2,0 | 1,5 | 24 |
Какое оборудование применяют для строповки ЖБИ?
Для безопасной и эффективной строповки железобетонных изделий применяются различные грузозахватные приспособления. Выбор зависит от типа, массы и наличия монтажных петель у изделия.

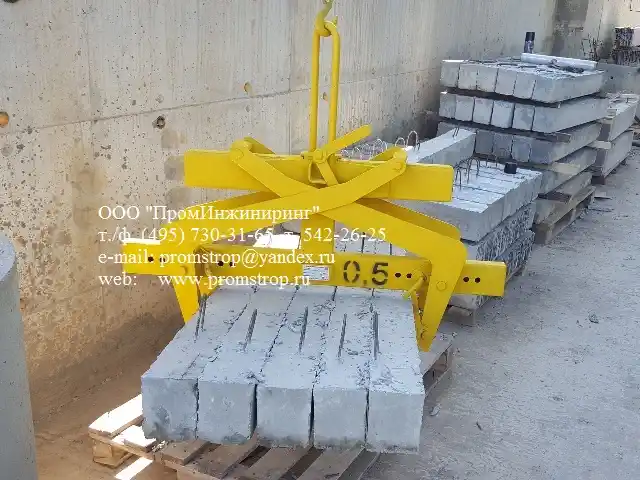

Клещевые захваты для блоков без петель
Многие бетонные блоки (ФБС, газобетонные) не имеют монтажных петель. Для их подъёма используют клещевые захваты, которые надёжно фиксируют блок, обжимая его с двух сторон.
Какие преимущества у клещевых захватов?
- Надёжная фиксация — захват обжимает блок с двух сторон, исключая соскальзывание.
- Сохранность поверхности — полиуретановые накладки предотвращают сколы и царапины.
- Высокая скорость монтажа — строповка и расстроповка занимают секунды.
- Универсальность — регулируемый зев позволяет поднимать блоки разной ширины.
Популярные модели захватов для блоков
| Модель | Грузоподъёмность, т | Тип | Применение |
|---|---|---|---|
| ЗКЛб-2,5т | 2,5 | Ручной | Блоки ФБС, LEGO, бетонные блоки |
| ЗКЛб(АФ)-2,5т | 2,5 | Автоматический | Блоки ФБС, LEGO (автофиксация) |
Как выбрать клещевой захват для блока?
- Грузоподъёмность — от 0,3 до 2,5 тонн (и выше под заказ).
- Регулируемый зев — от 300 до 1000 мм (подбирается по ширине блока).
- Наличие полиуретановых накладок — обязательно для хрупких материалов (газобетон, пенобетон).
- Тип фиксации — ручной (надёжнее для штучных грузов) или автоматический (быстрее).
Клещевые захваты для безпетельных плит перекрытия
Для подъёма пустотных плит перекрытия, не имеющих монтажных петель, применяются специальные клещевые захваты. Они захватывают плиту за торцевые кромки и позволяют безопасно перемещать изделия массой до 6 тонн.
| Модель | Грузоподъёмность, т | Ширина плиты, мм | Масса, кг | Особенности |
|---|---|---|---|---|
| ЗПК 2,5т / 1200мм | 2,5 | 1200 | 120 | Цепной строп, классическая конструкция |
| ЗП-2,5т-1200-600 2018 | 2,5 | 1200 | 110 | Усовершенствованная фиксация рычагов |
| ЗП 3,0т-1253-167-3000 | 3,0 | 1200/1500 | 420 | Универсальный, страховочные цепи |
| ЗП-ПБ-6,0т-6м 1200~1500 | 6,0 | 1200/1500 | 850 | Для длинных плит (>6 м) |
Какие особенности применения захватов для плит?
- Режим индивидуальной работы — для коротких плит массой до 2,5 т может использоваться один захват без траверсы.
- Режим совместной работы — для плит длиной более 5 м и массой до 5–6 т применяются два захвата в составе траверсы.
- Настройка под ширину плиты — модели ЗП 3,0т и ЗП-ПБ-6,0т имеют перестановочные отверстия для работы с плитами шириной 1200 и 1500 мм.
- Страховочные цепи — все модели оснащены страховочными цепями для дополнительной безопасности.
Важно!
Перед подъёмом убедитесь, что захват правильно установлен на плиту — прижимные пластины должны плотно прилегать к торцевым поверхностям. Обязательно выполняйте пробный подъём на высоту 200–300 мм.

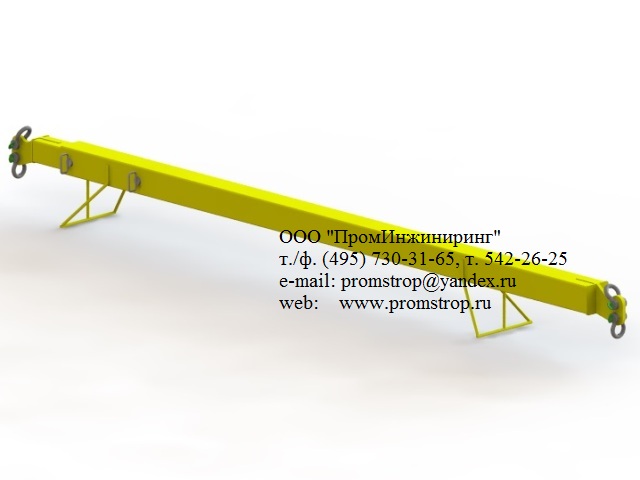

Траверсы для длинных плит
Для подъёма длинных плит перекрытия (более 5 метров) рекомендуется использовать не отдельные захваты, а траверсу — специальную балку, которая крепится к крюку крана и обеспечивает равномерное распределение нагрузки на два захвата.
Какие модели траверс применяют?
- Траверса ЛК 5,0т 4,4м ~ 7,4м 2018
- Грузоподъёмность: 5,0 т.
- Регулируемая длина: от 4,4 до 7,4 м.
- Комплектуется двумя захватами ЗП-2,5т-1200-600 2018.
- Масса: 180 кг (траверса) + захваты.
- Применение: плиты длиной до 12 000 мм.
- Траверса ЛЦ 6,0т 2,0м~6,0м 2019
- Грузоподъёмность: 6,0 т.
- Регулируемая длина: от 2,0 до 6,0 м.
- Комплектуется двумя захватами ЗП-3,0-1200-1500.
- Масса: 720 кг (в сборе с захватами).
- Настройка под ширину плиты 1200 или 1500 мм.
Как работает траверса для плит?
- Траверса подвешивается к крюку крана за центральную проушину.
- К нижним точкам траверсы крепятся два клещевых захвата.
- Расстояние между захватами регулируется в зависимости от длины плиты.
- Захваты устанавливаются на торцевые кромки плиты, обеспечивая надёжный захват.
Схемы строповки плит (PDF)
Для вашего удобства мы подготовили готовые схемы строповки для плит ПБ 1200х220 длиной 6000 мм и 8200 мм. Скачайте и используйте на объекте:
Какая требуется геометрия кромки плиты для захвата?
Для правильной установки захвата важно, чтобы кромка плиты соответствовала допустимой геометрии. Ниже приведены эскизы:
Какие ошибки чаще всего допускают при строповке ЖБИ?
- Строповка за арматурные выпуски — приводит к разрушению петли и падению груза.
- Использование строп с недостаточной грузоподъёмностью — обрыв стропа.
- Неправильный угол между ветвями (>90°) — перегрузка ветвей.
- Подъём без проверки монтажных петель — петля может быть повреждена.
- Применение захватов без учёта ширины блока — недостаточный обхват, соскальзывание.
- Подъём длинных плит без траверсы — перекос и падение груза.
- Нахождение людей под грузом — смертельная опасность.
Какие требования предъявляют к стропальщику?
К строповке ЖБИ допускаются лица не моложе 18 лет, прошедшие медосмотр, обучение и аттестацию. Стропальщик обязан:
- Знать схемы строповки для каждого типа изделия.
- Проверять состояние монтажных петель и строп.
- Сверять массу груза с грузоподъёмностью строп и крана.
- Подавать сигналы крановщику и выполнять пробный подъём.
- Использовать СИЗ (каска, перчатки, спецобувь).
Чек-лист безопасности при строповке ЖБИ
- Наличие утверждённой схемы строповки.
- Соответствие стропов или захватов массе и типу изделия.
- Целостность монтажных петель (если используются стропы).
- Отсутствие дефектов на стропах (бирок, маркировка).
- Правильное положение строп (угол ≤90°) или правильная установка захватов.
- Пробный подъём на 200–300 мм.
- Отсутствие людей в опасной зоне.
Инспекция и браковка стропов, захватов и траверс
Грузозахватные приспособления (ГЗП) подлежат регулярной инспекции согласно ФНП «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения» (Приказ Ростехнадзора № 461), ГОСТ 33715-2025, Приказу Минтруда № 753н и ГОСТ 35252-2025. Результат осмотра фиксируется в журнале учёта СГЗП. Полные требования к ГЗП — в статье «Требования к грузозахватным приспособлениям».
Периодичность осмотров
| Тип ГЗП | Периодичность осмотра | Периодичность испытаний |
|---|---|---|
| Стропы текстильные | Каждые 10 дней | 1 раз в 12 месяцев |
| Стропы канатные (4СК) | Ежемесячно | 1 раз в 12 месяцев |
| Клещевые захваты (ЗКЛб, ЗПК, ЗП-ПБ) | Ежемесячно | 1 раз в 12 месяцев |
| Траверсы (ЛК, ЛЦ) | Ежемесячно | 1 раз в 12 месяцев |
| Ежесменный осмотр перед работой | Перед сменой | — |
Что проверяют при инспекции
- Целостность сварных швов и отсутствие трещин в корпусных деталях.
- Состояние подвижных элементов и шарниров клещевых захватов.
- Износ рабочих накладок — не более 2 мм.
- Износ проушины — не более 10% от первоначального сечения.
- Отсутствие обрывов проволок каната стропа (по нормам ГОСТ 35252-2025).
- Наличие и читаемость бирки с указанием грузоподъёмности и даты испытания.
- Отсутствие деформаций крюков, скоб, траверсы.
Браковка траверс и захватов
- Трещины в сварных швах — брак, снятие с эксплуатации.
- Износ зева крюка более 10% от первоначального сечения — брак.
- Остаточная деформация балки траверсы (прогиб сверх нормы) — брак.
- Отсутствие маркировки (бирка с грузоподъёмностью и датой испытания) — брак.
- Обрыв проволок каната сверх норм ГОСТ 35252-2025 — брак.
- Износ накладок захвата более 2 мм — брак.
Какие практические рекомендации по строповке ЖБИ?
Правильная строповка железобетонных изделий — залог безопасности монтажных работ. Соблюдайте схемы, проверяйте стропы и петли, используйте только сертифицированное оборудование. Для блоков без петель применяйте клещевые захваты с учётом массы и размеров изделия. Для длинных плит обязательно используйте траверсы с двумя захватами.
- Строповка ЖБИ выполняется только за монтажные петли или специализированными захватами (при отсутствии петель).
- Для ФП и ФБС — четырёхветвевые стропы 4СК-3,2/1500 … 4СК-16,0/3500 в зависимости от массы.
- Для плит и панелей — 4СК-5,0…16,0/2600…5000; для колонн и ригелей — 4СК-3,2…12,5/2500…8500.
- Для блоков и плит без петель — клещевые захваты ЗКЛб-2,5т, ЗПК 2,5т/1200мм, ЗП-ПБ-6,0т.
- Для длинных плит — траверсы ЛК 5,0т или ЛЦ 6,0т с двумя захватами.
- Нормативы: ТР ТС 010/2011, Приказ Минтруда № 753н, ГОСТ 35252-2025.
Что ещё нужно для строповки ЖБИ
Схема — только часть подготовки. Для безопасного подъёма нужны сами ГЗП, знание норм и понимание требований к персоналу. Если работаете с другими грузами — смотрите смежные схемы строповки.
Частые вопросы о строповке ЖБИ
Какие нормативные документы регулируют строповку ЖБИ?
Основные документы: ТР ТС 010/2011, Приказ Минтруда № 753н, ГОСТ 35252-2025, а также проектная документация завода-изготовителя с указанием монтажных петель.
Как правильно стропить фундаментные блоки ФБС?
Фундаментные блоки стропят четырёхветвевыми стропами за монтажные петли. Для блоков массой до 1,6 т применяют строп 4СК-3,2/1500, для более тяжёлых — 4СК-8,0/3000. Угол между ветвями не более 90°.
Какие стропы используют для подъёма плит перекрытия?
Плиты перекрытия стропят за четыре монтажные петли с помощью четырёхветвевых строп. Грузоподъёмность стропа подбирают по массе плиты: от 5,0 т (4СК–5,0/2600) до 16,0 т (4СК–16,0/5000).
Как поднимать блоки без монтажных петель?
Для блоков без петель применяют клещевые захваты, которые обжимают блок с боков. Для хрупких материалов (газобетон) используют захваты с полиуретановыми накладками. Для длинных плит применяют траверсы с двумя захватами.
Какие требования к стропальщику при работе с ЖБИ?
Стропальщик должен знать схемы строповки, проверять целостность монтажных петель, использовать стропы соответствующей грузоподъёмности, подавать сигналы крановщику. К работе допускаются лица не моложе 18 лет, прошедшие обучение и аттестацию.
Какие захваты применяют для плит перекрытия без петель?
Для плит без петель применяют клещевые захваты ЗПК 2,5т/1200мм, ЗП-2,5т-1200-600 2018, ЗП 3,0т-1253-167-3000 (универсальный для 1200 и 1500 мм) или ЗП-ПБ-6,0т-6м для длинных плит. Для длинных плит захваты устанавливают на траверсу ЛК или ЛЦ.
Что делать, если монтажная петля повреждена?
Использовать повреждённую петлю запрещено. Если есть трещины, оголённая арматура или деформации — изделие нельзя поднимать за эту петлю. Замените способ строповки (например, клещевым захватом) либо откажитесь от подъёма до осмотра специалистом.
Как монтировать блоки ФБС и укладывать фундамент?
Последовательность монтажа: подготовка основания, установка угловых блоков по уровню, укладка рядовых блоков с перевязкой не менее 1/3 длины, заполнение вертикальных швов раствором, гидроизоляция. Для строповки применяют четырёхветвевые стропы 4СК за монтажные петли; при отсутствии петель — клещевые захваты ЗКЛб-2,5т. Подробная пошаговая инструкция — в статье «Монтаж ФБС: технология укладки», разновидности блоков — в «Виды блоков ФБС».
Люди также спрашивают
Можно ли стропить ЖБИ за арматурные выпуски?
Обязательно ли использовать траверсу для плит длиной 6 метров?
Какой коэффициент запаса у стропов 4СК?
Что делать, если угол между ветвями стропа превышает 90°?
Где заказать захваты и траверсы для ЖБИ?
Глоссарий
- ФБС
- Фундаментный блок стеновой — железобетонный блок для устройства ленточных фундаментов.
- Монтажная петля
- Стальная петля, закладываемая в ЖБИ на заводе, за которую производится строповка.
- Клещевой захват
- Грузозахватное приспособление, обжимающее блок или плиту с боков или торцов для подъёма.
- 4СК
- Четырёхветвевой канатный строп грузоподъёмностью от 3,2 до 16,0 тонн.
- Траверса ЛК
- Регулируемая траверса длиной 4,4–7,4 м для подъёма длинных плит двумя захватами.
- Ригель
- Горизонтальный элемент каркаса здания, работающий на изгиб.
- Пробный подъём
- Подъём груза на 200–300 мм для проверки правильности застропки и равномерности натяжения стропов.
Нужна консультация по выбору строп, захватов или траверс для ЖБИ?
Подберём четырёхветвевые стропы 4СК, клещевые захваты для блоков и плит без петель, траверсы ЛК и ЛЦ под ваш тип изделия. Рассчитаем стоимость.
Что ещё почитать по теме?
