Схема строповки рулонов и пачек листового металла: оборудование и правила безопасности
Время чтения: 14 минут · Обновлено: 16 августа 2026 года
📋 Какие грузы относятся к рулонам и листовому металлу
Рулоны металла, штрипса, катанки и пачки листового проката — одни из самых сложных грузов для безопасной строповки. Их форма, большая масса и острые кромки требуют использования специальных грузозахватных приспособлений и строгого соблюдения правил безопасности.
| Тип груза | Особенности | Примеры |
|---|---|---|
| Рулоны стали | Большая масса (до 36 т), острые кромки, риск повреждения поверхности | Рулонная сталь, штрипс, катанка |
| Рулоны бумаги/плёнки | Мягкая поверхность, нежные торцы, риск деформации | Бумага в рулонах, полимерная плёнка |
| Пачки листового металла | Большая площадь, острые края, риск смещения листов | Листовая сталь в пакетах |
| Бухты проволоки | Небольшой диаметр, большая масса | Бухты катанки, арматуры |
📜 Нормативная база
Строповка рулонов и листового металла регулируется следующими документами:
Для полного ознакомления с нормативной базой рекомендуем перейти к подробной статье: Требования к грузозахватным приспособлениям (траверсы, захваты): нормы, правила, безопасность — там приведены все актуальные ГОСТы и разъяснения Ростехнадзора.
- ТР ТС 010/2011 «О безопасности машин и оборудования» — устанавливает минимальный коэффициент запаса для каждой ветви стропов (не менее 6), максимальный угол между ветвями многоветвевых стропов (не более 90°), требования к маркировке.
- Приказ Минтруда № 753н — определяет порядок проведения погрузочно-разгрузочных работ, требования к персоналу и меры безопасности.
- ГОСТ 35252-2025 — требования по применению и безопасной эксплуатации текстильных строп.
Важно!
Запрещается использование обычных строп для строповки рулонов металла. Применяйте только специализированные захваты и траверсы. Для бумаги и плёнки — только текстильные стропы.
🔧 Оборудование для строповки рулонов и листового металла
Для безопасной и эффективной строповки рулонов и листового металла компания «ПромИнжиниринг» разработала и производит несколько типов специализированных грузозахватных приспособлений. Ниже представлены основные из них с подробным описанием и схемами применения.

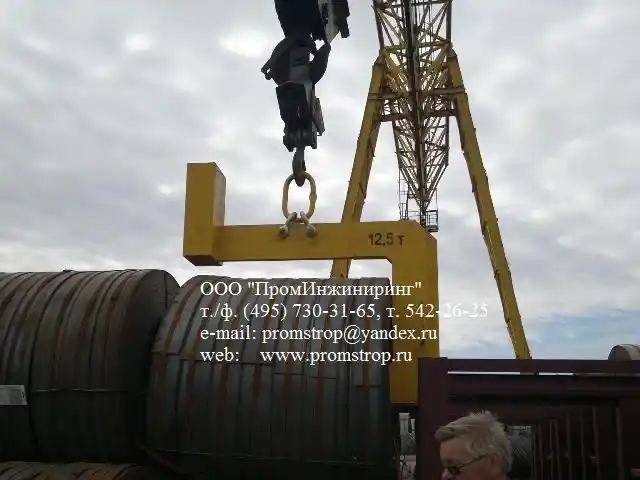

🏗️ Траверса для рулонов стали (ТПИ ЛЦ-10,0т-1,3м) – строповка рулона через втулку
Траверса (ТПИ) ЛЦ-10,0т-1,3м предназначена для работы с рулонами металла шириной до 1250 мм. Она позволяет перемещать и устанавливать сталь в рулонах при горизонтальном расположении оси намотки. Траверса оснащена двумя захватами в виде качающихся лап и предназначена для подъема и перемещения стандартных рулонов массой до 10 тонн и длиной 1250 мм.
Конструктивные особенности
Траверса представляет собой линейную балку сварной конструкции из швеллера. По краям балки располагаются две поворотные лапы, предназначенные для захвата и удержания рулона стали. В нижней части лап выполнены отверстия, в которых размещены пальцы, соединяющие лапы с опорными подушками.
Контактная поверхность опорных подушек выполнена гибкой, а сами подушки имеют возможность поворачиваться относительно фиксирующих их пальцев на небольшой угол. Это позволяет захватывать рулон стали без повреждения и деформации его внутренней поверхности — рулон имеет возможность принять уравновешенное положение без перемещения относительно контактной поверхности опорных подушек.
Механизм управления лапами
Одна из лап траверсы шарнирно соединена с продольной тягой, оснащенной рукоятью и несколькими штыревыми фиксаторами. Используя эту тягу, стропальщик может повернуть связанную с ней лапу относительно оси. После опускания тяги и совмещения одного из её штыревых фиксаторов с пазами на оголовке другой лапы, обе лапы оказываются кинематически связанными. После отпускания рукояти приподнятая лапа стремится вниз, заставляя приподниматься другую лапу. За счёт этого один человек приводит обе лапы в положение для захвата рулона.
Технические характеристики
- Грузоподъёмность: 10,0 тонн
- Длина: 1,49 м
- Ширина: 0,185 м
- Высота: 1,110 м
- Масса: 210 кг
- Подходит для рулонов шириной до: 1250 мм
Нужна траверса для рулонов другой грузоподъёмности? Мы изготавливаем оборудование по вашему техническому заданию.

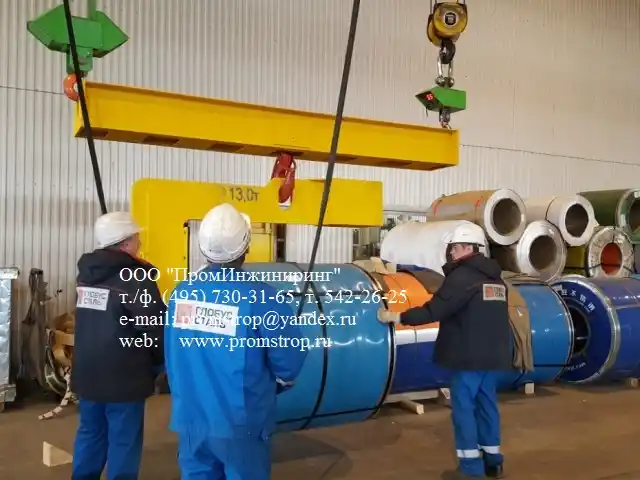

Подробнее о траверсе Позвонить🔩 Однорогий захват-скоба для рулонов (ЗР1) – схема строповки C-Hook и обвязка рулона
Однорогие захваты-скобы — самый распространённый тип для горизонтальной строповки рулонов стали. Конструкция П-образной скобы с нижним рогом обеспечивает надёжную фиксацию рулона при погрузке и разгрузке. Захваты производятся по ТР ТС 010/2011, имеют коэффициент запаса прочности 4:1 и проходят динамические испытания.
Модельный ряд
| Модель | Грузоподъёмность | Ширина захвата | Особенности |
|---|---|---|---|
| ЗР1-13,0т | 13 тонн | до 1500 мм | С противовесом для многослойного хранения |
| ЗР1-12,5т | 12,5 тонн | до 1250 мм | Для стандартных рулонов |
| ЗР1-10т | 10 тонн | до 1250 мм | Оптимальное решение для большинства задач |
Преимущества использования
- Быстрая строповка — сокращает время в 2–3 раза
- Исключает повреждение внутренней поверхности рулона — полноопорные конструкции
- Для многослойного хранения — модели с противовесом, не выступающим за габариты рулона
- Для узких рулонов (штрипс) — специальные опорные захваты с малой массой и удобной рукояткой
- Для кантовки — модели, позволяющие поворачивать рулон с вертикальной оси на горизонтальную
🔄 Парный опорный захват для погрузчика (ЗО-15т-0,75м)
Парный опорный захват ЗО-15т-0,75м предназначен для подъема и перемещения рулонов металла общим весом до 15000 кг на вилах погрузчика с позиционером. Этот захват был разработан по запросу клиента для разгрузки автотранспорта и перемещения рулонов по территории склада.
Конструктивные особенности
Захват имеет направляющие коробчатого сечения для сопряжения с вилами погрузчика с позиционером. Он представляет собой две опорные лапы, оснащённые в нижней части гнутой опорной пластиной для сопряжения с внутренней поверхностью груза и вертикальной торцевой пластиной с резиновой накладкой для сопряжения с внешней торцевой поверхностью груза.
Для закрепления на вилах погрузчика опорные лапы захвата имеют в верхней части прямоугольный паз, оснащённый пластиной с двумя резьбовыми втулками и двумя крепежными болтами. Для удобства хранения и установки захвата на вилы в комплекте поставки возможно предусмотреть специальную подставку.
Характеристики рулонов, для которых разработан захват
- Внутренний диаметр: ~ 500 мм
- Внешний диаметр: ~ 1300–1500 мм
- Длина: ~ 800–1600 мм
- Масса: до 15 тонн
Технические характеристики
- Грузоподъёмность: 15 тонн
- Наибольший диаметр рулона: 1500 мм
- Наибольшая длина рулона: 1600 мм
- Масса (пара): 320 кг
Нужен парный захват для вашего погрузчика? Изготовим под любой типоразмер рулонов.
Подробнее о захвате Заказать расчёт📋 Правила строповки рулонов – обвязка рулона текстильными стропами и захватами
Общие правила
- Перегрузка рулонов должна производиться с помощью специальных грузозахватных приспособлений. Использование обычных строп запрещено — они могут повредить кромки рулонов и сами повредиться об острые края металла.
- При строповке рулонов нельзя допускать перекосов захватов, переплетения и закручивания стропов.
- Деформированные рулоны с повреждёнными торцами перегружать с помощью торцевых захватов запрещается.
- При строповке рулонов через внутреннее отверстие необходимо убедиться, что захват полностью зафиксирован.
- Запрещается применение металлических строп для перегрузки бумаги в рулонах — использовать только текстильные стропы.
Особенности строповки рулонов стали
- Горизонтальные захваты с С-образным крюком и противовесом используются для горизонтального подъёма, когда рулон стали надевается на транспортировочный крюк.
- Для узких рулонов (штрипс) разработаны специальные опорные захваты.
- Модели для кантовки рулонов позволяют поворачивать рулон с вертикальной оси на горизонтальную.
Особенности строповки рулонов бумаги и плёнки – обвязка рулона текстильными стропами
- Обвязка рулона текстильными стропами — строповку следует производить «в удав» текстильными стропами.
- При строповке бумаги нельзя допускать перекосов захватов, переплетения и закручивания стропов.
- Для рулонов на картонной гильзе применяются траверсы со съёмными шкворнями, вставляемыми во внутреннюю втулку.
📋 Правила строповки пачек листового металла – подхват для листового металла и строповка пачки листов
- Пачки листового металла стропят с применением траверс и подкладок для защиты строп от порезов об острые кромки.
- Листовая сталь в пакетах транспортируется с использованием подхватов для листового металла — четырёх и шести лап, подвешенных на траверсе.
- Для одного листа, расположенного вертикально, следует использовать специальные эксцентриковые захваты, устанавливаемые с двух сторон.
- При строповке пачки листов необходимо учитывать центр тяжести и распределять нагрузку равномерно по всем точкам захвата.
📊 Таблица выбора оборудования для строповки рулонов и листового металла
Чтобы быстро подобрать правильный захват или траверсу, используйте эту таблицу:
| Тип груза | Рекомендуемое оборудование | Грузоподъёмность | Особенности |
|---|---|---|---|
| Рулон стали (горизонтальный) | Однорогий C-Hook (ЗР1), С-образный захват | до 13 т | Быстрая строповка, защита внутренней поверхности |
| Рулон стали (на кране) – строповка рулона через втулку | Траверса ТПИ ЛЦ-10,0т-1,3м | до 10 т | Две поворотные лапы, управление одним человеком |
| Рулон стали (на погрузчике) | Парный опорный захват ЗО-15т-0,75м | до 15 т | Установка на вилы, резиновые накладки |
| Рулон стали (стеснённые условия) | Парные захваты ЗРШ | до 10 т | Установка с двух сторон, компактные габариты |
| Рулон бумаги/плёнки – обвязка рулона текстильными стропами | Текстильные стропы «в удав», траверса со шкворнями | до 2 т | Только текстиль, без металлических строп |
| Пачка листового металла – подхват для листового металла | Траверса с подхватами (4–6 лап) | до 9 т | Равномерное распределение нагрузки, защита кромок |
⚠️ Типичные ошибки при строповке рулонов и листового металла
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Использование обычных строп вместо специальных захватов | Повреждение кромок рулона, повреждение строп об острые края | Использовать только специальные захваты и траверсы |
| Перекос захвата при строповке | Неравномерная нагрузка, риск падения груза | Следить за правильной установкой захвата |
| Строповка деформированных рулонов | Повреждение груза, риск обрыва | Запрещено использовать деформированные рулоны |
| Отсутствие подкладок для листового металла | Перетирание строп об острые кромки | Использовать защитные прокладки (уголки, втулки) |
| Неправильное определение центра тяжести | Перекос пачки, падение листов | Использовать данные из технической документации |
🏭 Реальные кейсы из практики
🏗️ Траверса для рулонов стали 10 тонн – строповка рулона через втулку
Для склада металлопроката была разработана и изготовлена траверса ТПИ ЛЦ-10,0т-1,3м. Она позволяет одному стропальщику управлять двумя поворотными лапами с помощью продольной тяги, что значительно ускоряет процесс строповки и исключает повреждение внутренней поверхности рулонов.
🔩 Однорогий захват-скоба для рулонов стали – обвязка рулона C-Hook
Для металлургического комбината была поставлена партия однорогих захватов-скоб ЗР1 грузоподъёмностью от 10 до 13 тонн. Захваты оснащены противовесом для многослойного хранения и обеспечивают быструю и безопасную погрузку-разгрузку рулонной стали.
🔄 Парный опорный захват для погрузчика 15 тонн
По запросу клиента для разгрузки автотранспорта и перемещения рулонов по территории склада был спроектирован и изготовлен парный опорный захват ЗО-15т-0,75м на вилы погрузчика с позиционером. Захват оснащён резиновыми накладками для защиты торцов рулонов.
✅ Чек-лист безопасности при строповке рулонов и листового металла
- Используются только специализированные захваты или траверсы (не обычные стропы)
- Захват правильно установлен, нет перекосов
- Рулон не деформирован, торцы не повреждены
- Для бумаги/плёнки используются текстильные стропы (не металлические)
- При строповке через отверстие захват надёжно зафиксирован
- Для листового металла используются подкладки для защиты строп
- Центр тяжести определён правильно
- Проведён пробный подъём на высоту 200–300 мм
- В зоне подъёма и перемещения нет людей
📌 Заключение
Строповка рулонов и пачек листового металла — ответственная операция, требующая специального оборудования и строгого соблюдения правил безопасности. Компания «ПромИнжиниринг» предлагает полный спектр грузозахватных приспособлений для работы с рулонами: от однорогих скоб и траверс до парных захватов для погрузчиков.
Главные правила безопасности
- Всегда используйте специализированные захваты и траверсы — обычные стропы не подходят для рулонов и листового металла.
- Проверяйте состояние рулонов — деформированные рулоны с повреждёнными торцами перегружать запрещено.
- Для бумаги и плёнки используйте только текстильные стропы — металлические стропы повреждают поверхность.
- Применяйте подкладки для листового металла — для защиты строп от острых кромок.
- Обязательно проводите пробный подъём перед перемещением груза.
❓ Часто задаваемые вопросы о строповке рулонов и листового металла
Можно ли стропить рулон металла обычными стропами?
Нет. Обычные стропы могут повредить кромки рулонов и повредиться сами об острые края металла. Используйте только специальные захваты – однорогие C-Hook, С-образные захваты или траверсы с шкворнями.
Как стропить пачку листового металла?
Пачки листового металла стропят с применением траверс и подкладок для защиты строп от острых кромок. Используются подхваты (четыре и шесть лап) на траверсе или клещевые захваты.
Какие захваты бывают для рулонов стали?
Основные типы: однорогие С-образные захваты (C-Hook) для горизонтального подъёма, парные захваты для работы в стеснённых условиях, захваты через внутреннее отверстие (с шкворнями), а также траверсы с крюками для работы с рулонами на оси.
Как стропить рулон бумаги или плёнки?
Строповку следует производить «в удав» текстильными стропами. Применение металлических строп для перегрузки бумаги в рулонах запрещается. Для рулонов на картонной гильзе применяются траверсы со съёмными шкворнями.
Какие требования к стропальщику при работе с рулонами?
Стропальщик должен знать схемы строповки рулонов, проводить осмотр захватов перед каждым применением, проверять массу груза, следить за правильной установкой захвата без перекосов, а также обязательно проводить пробный подъём на высоту 200–300 мм.
