Применяйте Захват однорогий (ЗПИ) ЗР1-10-1300-630 при работе с рулонами металла шириной до 1250 мм. Захват позволяет перемещать и устанавливать сталь в рулонах при горизонтальном расположении оси намотки.
Захват имеет отверстие в верхней части корпуса для сопряжения с крюком крана.
Захват представляет собой П-образную скобу из листового металла с горизонтально расположенными полками.
В верхней полке захвата выполнено отверстие, предназначенное для навешивания на крюк грузоподъемного механизма.
К торцевой части верхней полки приварены противовесы, необходимые для позиционирования захвата в горизонтальной плоскости.
К нижней полке приварена горизонтальная накладка, имеющая цилиндрическую поверхность, которая служит для опирания рулона стали на нижнюю полку захвата.

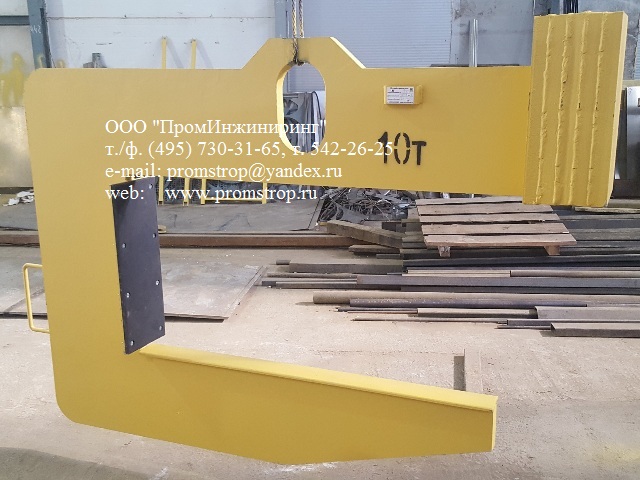

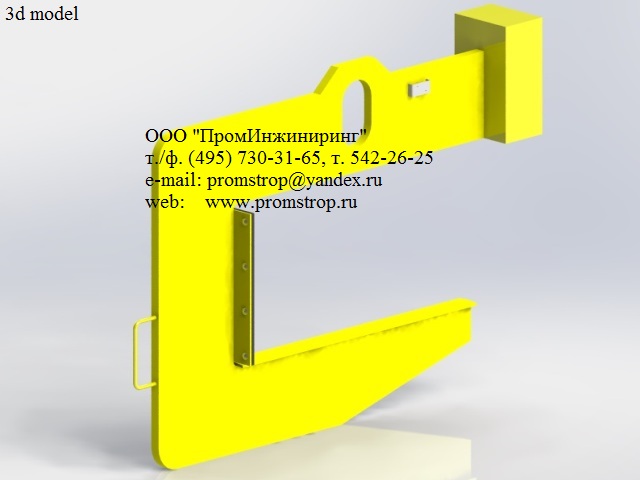

Захват однорогий (ЗПИ) ЗР1-10-1300-630
Подходит для рулонов шириной до 1250 мм
Захват может быть использован для перемещения коротких рулонов (штрипс).
Вес поднимаемого рулона до 10 000кг.
Технические характеристики:
грузоподъемность 10,0тн
длина 1,94м
ширина 0,28м
высота 1,47м
масса 665кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

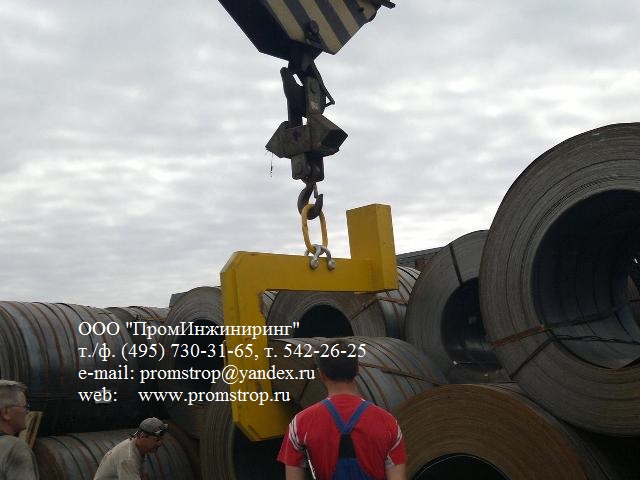

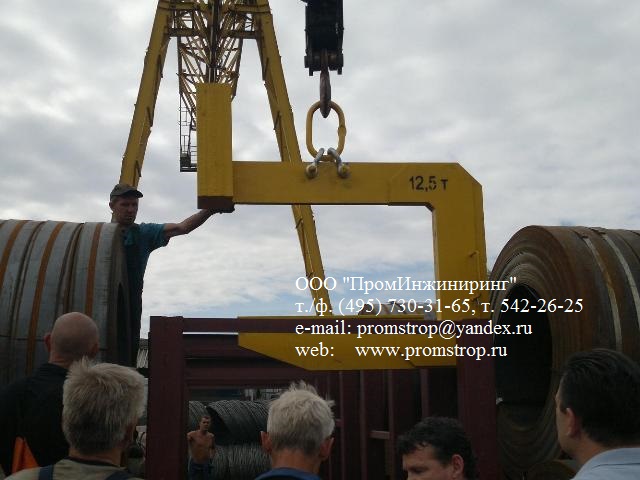

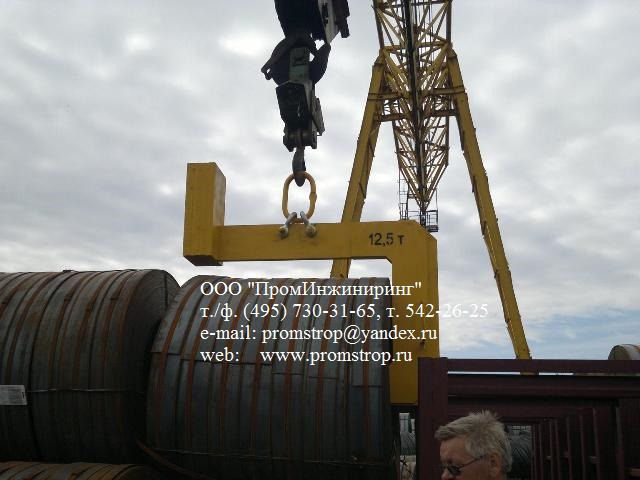

Применяйте Захват однорогий (ЗПИ) ЗР1-12,5т-1250(680) при работе с рулонами металла шириной до 1250 мм. Захват позволяет перемещать и устанавливать сталь в рулонах при горизонтальном расположении оси намотки.
Захват имеет овальное звено для сопряжения с крюком крана.
Захват представляет собой П-образную скобу из листового металла с горизонтально расположенными полками.
В верхней полке захвата выполнены два отверстия, в которых размещаются такелажные скобы типа СИ 12,0т SAK120Р, с закрепленным на них овальным звеном типа Звено Ов Т8 подъемное 18,0т NOR2220, которое предназначено для навешивания на крюк грузоподъемного механизма.
На торцевой части верхней полки захвата выполнены противовесы, необходимые для позиционирования захвата в горизонтальной плоскости.
К нижней полке приварена горизонтальная накладка, имеющая цилиндрическую поверхность, которая служит для опирания рулона на нижнюю полку захвата.

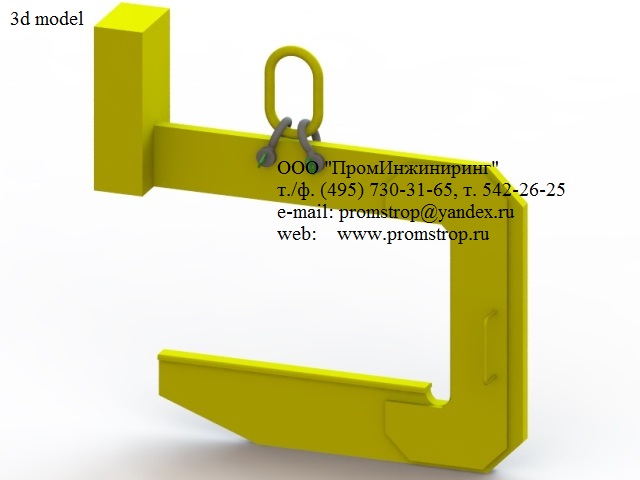

Захват однорогий (ЗПИ) ЗР1-12,5т-1250(680)
Подходит для рулонов шириной до 1250 мм
Захват может быть использован для перемещения коротких рулонов (штрипс).

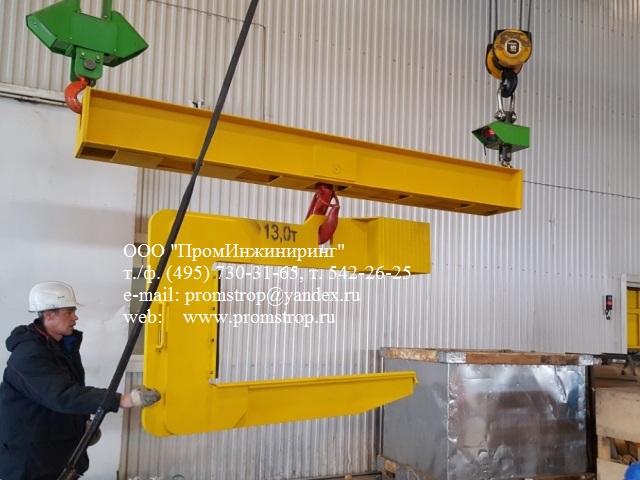

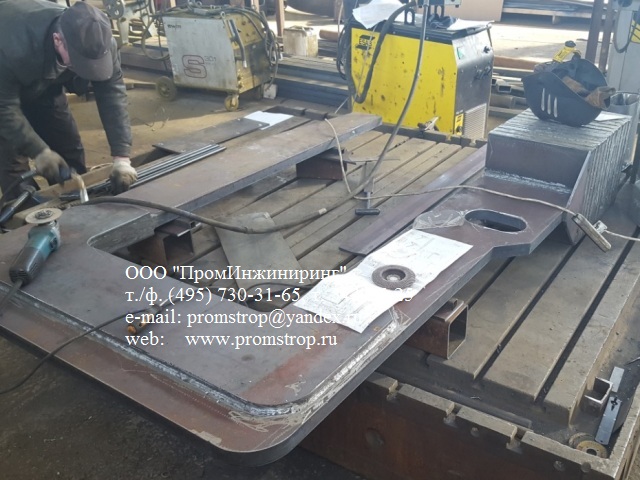

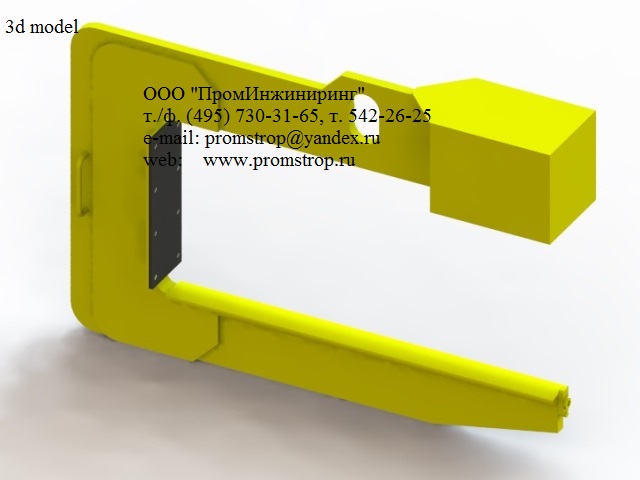

Применяйте Захват однорогий ЗР1-13,0т 0,715х1,55 с противовесом при работе с рулонами металла шириной до 1500 мм. Захват позволяет перемещать и устанавливать сталь в рулонах при горизонтальном расположении оси намотки.
Захват имеет отверстие в верхней части корпуса для сопряжения с крюком крана.
Захват представляет собой П-образную скобу из листового металла с горизонтально расположенными полками.
В верхней полке захвата выполнено отверстие, предназначенное для навешивания на крюк грузоподъемного механизма.
К торцевой части верхней полки приварены противовесы, необходимые для позиционирования захвата в горизонтальной плоскости.
К нижней полке приварена горизонтальная накладка, имеющая цилиндрическую поверхность, которая служит для опирания рулона стали на нижнюю полку захвата.
В торцевой части нижней полки захвата установлен подвижный упор, который может находиться в двух состояниях: включен и выключен. Перевод упора из одного состояния в другое производится вручную. При включенном упоре его верхняя часть выступает над опорной пластиной нижней полки и предотвращает случайное падение рулона при перемещении его захватом.
Захват скоба ЗР1-13,0т 0,715х1,55 для перемещения рулонов
Подходит для рулонов шириной до 1500 мм
Захват может быть использован для перемещения рулонов массой до 13000 кг.
Вес поднимаемого рулона до 13000 кг.
Технические характеристики:
грузоподъемность 13,0тн
длина 1,95м
ширина 0,35м
высота 1,345м
масса 1025кг

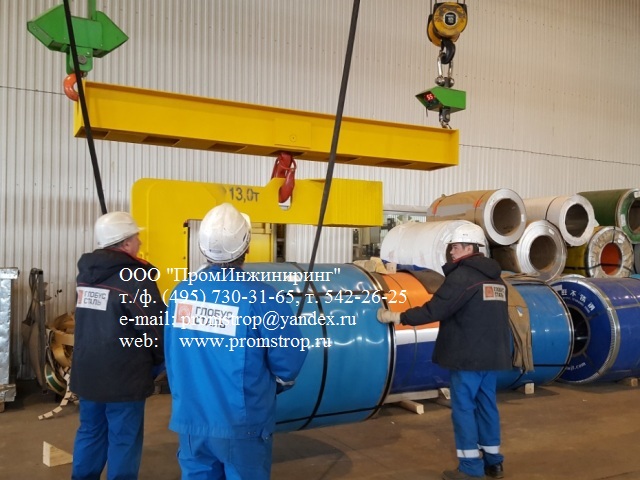

Разгрузка рулонов металла.
Видео применения
Захвата ЗР1-13,0т 0,715х1,55
на объекте заказчика.
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

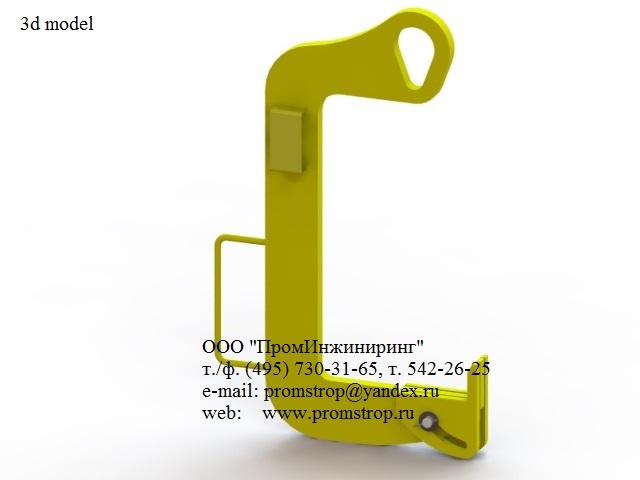

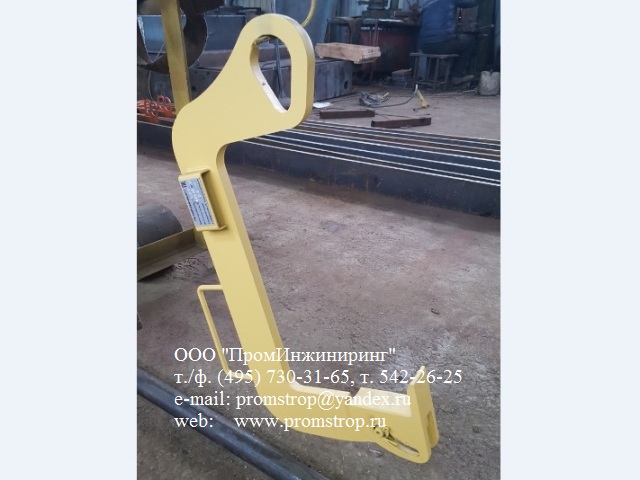

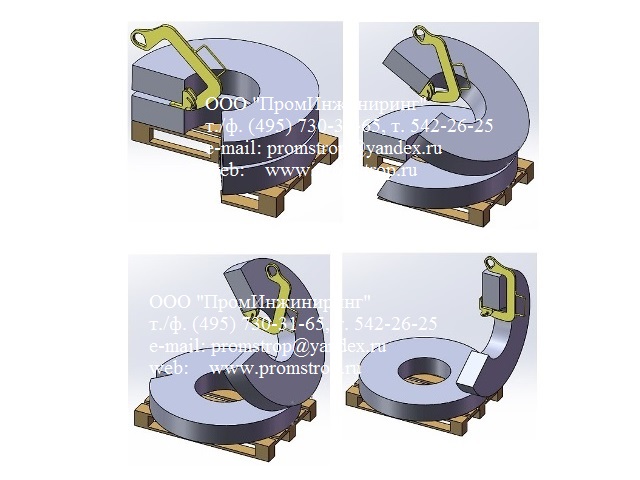

Захват однорогий ЗР1-1,25т 0,46х0,22 2018 при кантовке штрипс шириной до 220 мм. Захват позволяет переворачивать сталь в рулонах при начальном вертикальном расположении оси намотки.
Захват имеет отверстие в верхней части корпуса для сопряжения с крюком крана.
Захват представляет собой П-образную скобу из листового металла с горизонтально расположенными полками.
В верхней полке захвата выполнено отверстие, предназначенное для навешивания на крюк грузоподъемного механизма.
В торцевой части нижней полки Захвата расположен поворотный упор, предназначенный для осуществления кантовки бухты или рулона и их фиксации от перемещения при транспортировке с помощью Захвата.
Для удобства установки Захвата на груз и его перемещения в конструкции изделия предусмотрена ручка.
Захват однорогий ЗР1-1,25т 0,46х0,22 2018
Подходит для рулонов шириной до 220 мм
Захват может быть использован для кантования штрипс массой до 1250 кг.
Вес поднимаемого рулона до 1250 кг.
Технические характеристики:
грузоподъемность 1,25тн
длина 0,4м
ширина 0,34м
высота 0,7м
масса 17кг
Кантование штрипс.
Видео применения Захвата
ЗР1-1,25т 0,46х0,22 2018
на объекте заказчика.
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

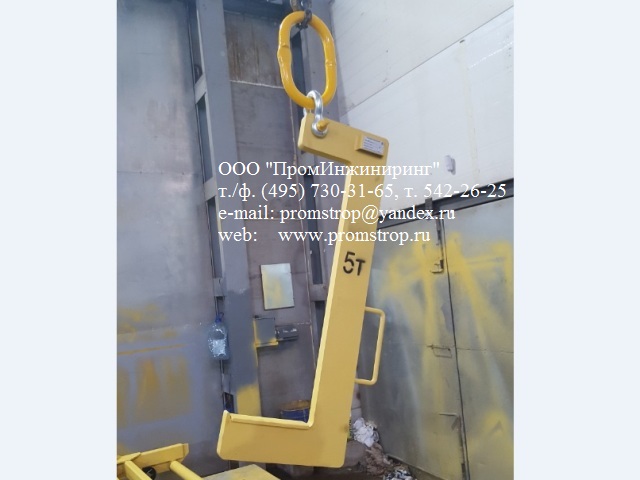

Захват опорный (ЗПИ) ЗР1-5,0т 0,92х0,26 для перемещения штрипс. Захват позволяет перемещать сталь в рулонах при горизонтальном расположении оси намотки.
Захват имеет овальное звено в верхней части корпуса для сопряжения с крюком крана.
Захват опорный (ЗПИ) ЗР1-5,0т 0,92х0,26 представляет собой П-образную скобу из листового металла с горизонтально расположенными полками.
В верхней полке корпуса захвата выполнено отверстие, которое предназначено для сопряжения с пальцем такелажной скобы, соединенной с овальным звеном для навешивания на крюк грузоподъемного механизма.
Нижняя полка захвата служит для опирания груза при подъеме и перемещении.
Для предотвращения повреждения внутренней поверхности перемещаемого груза нижняя полка захвата оснащена опорной пластиной, имеющей цилиндрическую наружную поверхность.
Нижняя полка захвата служит для опирания груза при подъеме и перемещении.
На краю нижней полки выполнен выступ, служащий в качестве упора безопасности для предотвращения смещения груза в процессе подъема и перемещения.
Для удобства установки захвата на груз и его перемещения в конструкции изделия предусмотрена ручка.

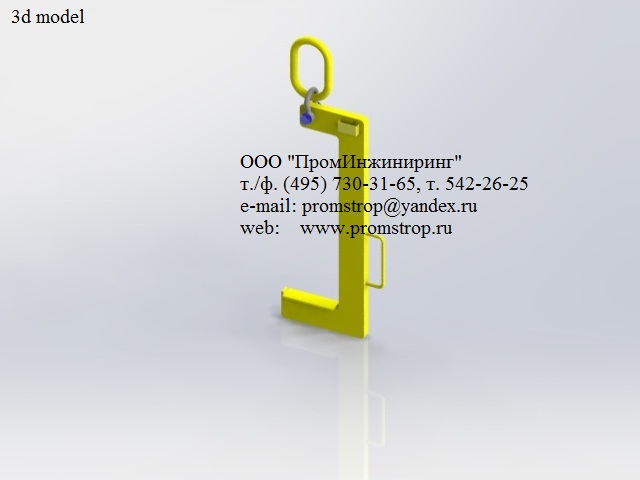

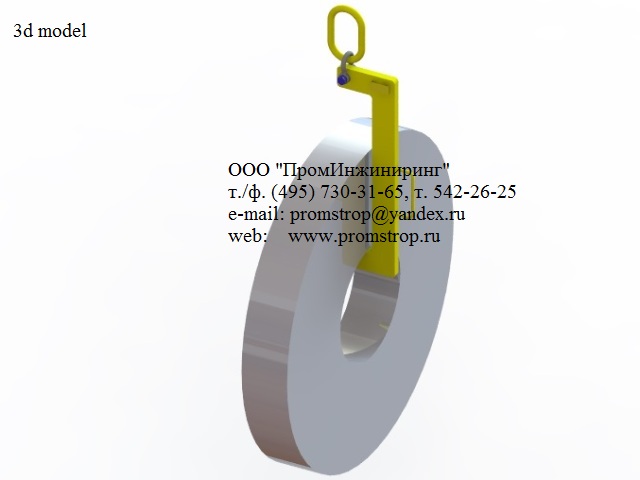

Захват опорный (ЗПИ) ЗР1-5,0т 0,92х0,26 для перемещения штрипс
Подходит для рулонов шириной до 260 мм
Захват может быть использован для перемещения штрипс массой до 5000 кг.
Вес поднимаемого рулона до 5000 кг.
Технические характеристики:
грузоподъемность 5,0тн
длина 1,16м
ширина 0,8м
высота 0,425м
масса 70кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

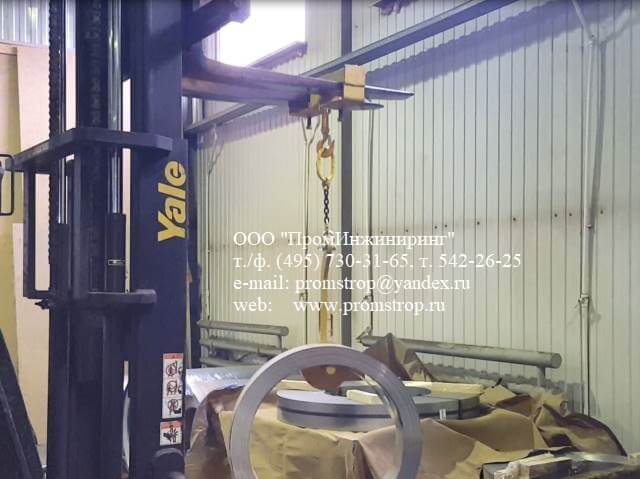

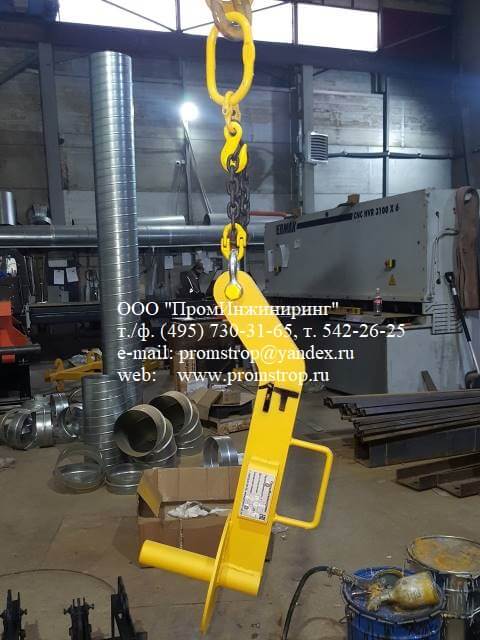

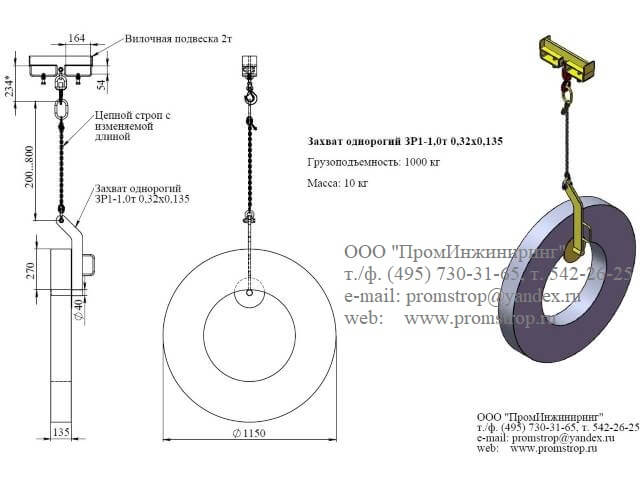

Захват опорный (ЗПИ) ЗР1-1,0т 0,32х0,135 для перемещения штрипс. Захват позволяет перемещать сталь в рулонах массой до 1000кг при горизонтальном расположении оси намотки.
Захват имеет овальное звено в верхней части корпуса для сопряжения с крюком крана.
Конструктивно Захват опорный (ЗПИ) ЗР1-1,0т 0,32х0,135 представляет собой П-образную скобу из листового металла и кругляка с горизонтально расположенными полками.
В верхней полке корпуса захвата выполнено отверстие, которое предназначено для сопряжения с пальцем такелажной скобы (нижний концевой элемент) цепного стропа, овальное звено которого (верхний концевой элемент) закрепляется на крюк грузоподъемного механизма.
Нижняя полка захвата, выполненная из стали круглого сечения, служит для опирания груза при подъеме и перемещении.
Для предотвращения повреждения внутренней поверхности перемещаемого груза нижняя полка захвата оснащена опорной пластиной, имеющей цилиндрическую наружную поверхность.
Для удобства установки захвата на груз и его перемещения в конструкции изделия предусмотрена ручка.

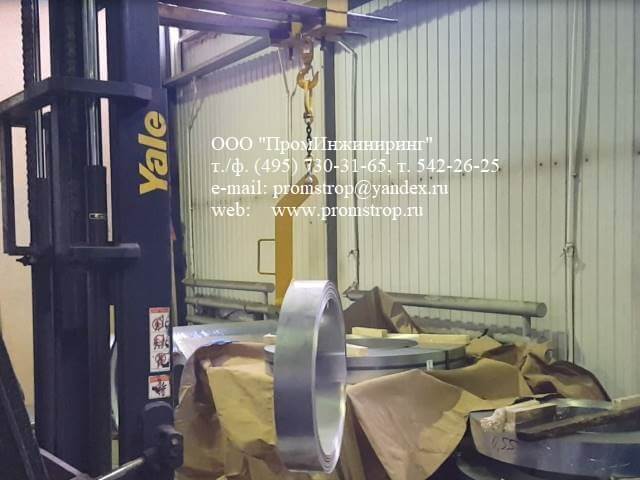

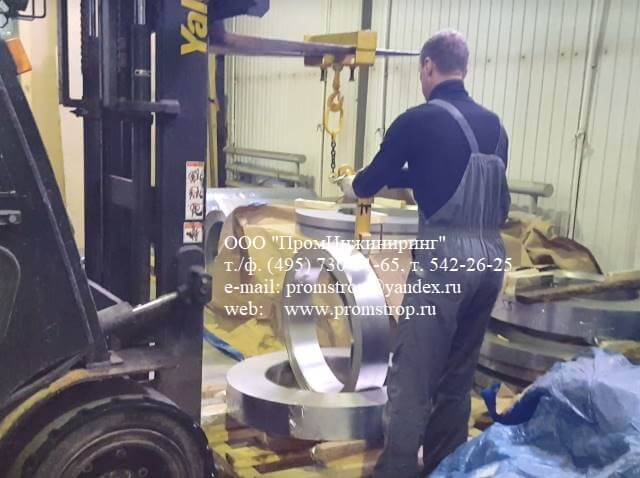

Захват опорный (ЗПИ) ЗР1-1,0т 0,32х0,135 для перемещения штрипс
Подходит для рулонов шириной до 135 мм
Захват может быть использован для перемещения штрипс массой до 1000 кг.
Вес поднимаемого рулона до 1000 кг.
Технические характеристики:
грузоподъемность 1,0тн
длина 0,21м
ширина 0,2м
высота 0,615м
масса 8кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:
Некоторые особенности конструирования однорогих захватов типа скоба для рулонов стали.

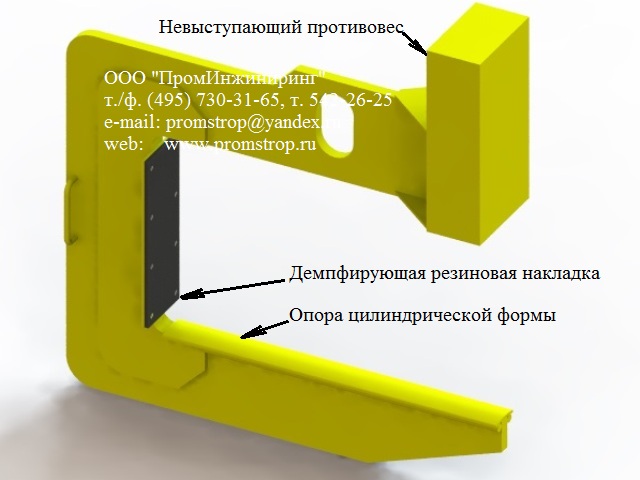

Оптимальная конструкция однорогого захвата
Сопряжение нижнего рога захвата с рулоном обязательно должно производиться с применением опоры, имеющей цилиндрическую форму с радиусом, соответствующим радиусу внутренней поверхности рулона. При этом контакт рулона и нижнего рога будет производиться не по линии, а по поверхности с большей, чем у линии площадью контакта. За счет большей площади уменьшается величина напряжений в месте контакта с рулоном и не остается следов на его поверхности. Также по боковым сторонам опоры по всей длине следует выполнять скругление.

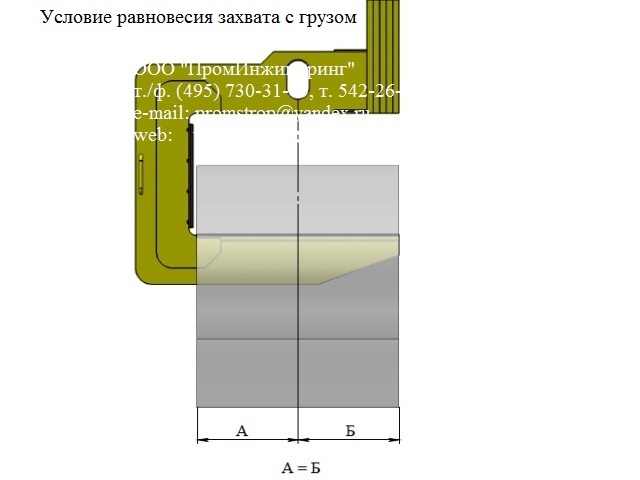

Правильно спроектированный и изготовленный однорогий захват должен быть уравновешенным, то есть при зацеплении захвата крюком крана он должен свободно висеть таким образом, чтобы опорная поверхность нижнего рога была расположена горизонтально или с углом наклона 2...5 градусов внутрь (угол безопасности). При этом горизонтальная проекция точки сопряжения пластины подвески захвата с крюком крана должна находиться на середине его нижнего рога, если захват полноопорный.
По способу сопряжение нижнего рога захвата с рулоном встречаются полноопорные и неполноопорные захваты.
Для полноопорного захвата длина нижнего рога равна длине перемещаемого рулона, для неполноопорного захвата
длина нижнего рога меньше длины рулона. Для исключения повреждения внутренней поверхности рулона, взаимодействующей с захватом, лучше применять захват полноопорного типа.
За счет большой массы однорогий захват обладает большой инерцией, что необходимо учитывать при установке его на рулон. В процессе заведения нижнего рога во внутреннее пространство рулона существует опасность удара его внутренней вертикальной частью корпуса в торцевую часть рулона и ее повреждение. Для исключения последствий таких ударов на внутренней вертикальной части корпуса захвата следует устанавливать демпфирующую резиновую накладку.
Каждый захват проектируется на предельный размер рулона по длине и не сможет транспортировать рулон большего размера. Рулон меньшего размера можно перемещать захватом, но при этом часть нижнего рога будет выступать за внешнюю кромку такого рулона, что может помешать строповке рулонов, расположенных друг за другом в одном горизонтальном ряду, так как выступающая часть нижнего рога может оказаться внутри следующего рулона и мешать вертикальному перемещению захвата. Именно поэтому целесообразно использовать захват однорогого типа под определенный размер рулона.

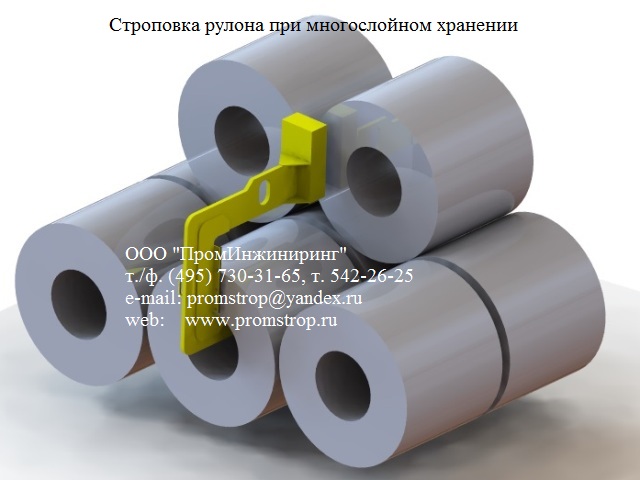

Применение однорогого захвата требует доступа к перемещаемому рулону как минимум с одной его стороны, для того чтобы завести нижний рог захвата во внутреннее пространство рулона. Если рулоны расположены в один ряд по высоте, то дополнительных ограничений для использования захвата нет. В случае размещения рулонов в несколько слоев и необходимости строповки рулона из нижнего слоя, при условии, что в соседнем слое рулоны расположены выше, возникает дополнительное требование к конструкции захвата - его верхняя часть с противовесом не должна упираться в рулоны следующего высокого слоя.
На практике встречаются захваты, у которых противовес выступает за внешнюю кромку перемещаемого рулона, что ограничивает применяемость при работе на объектах с многослойным складированием рулонов. Изготовление захватов такой конструкции объясняется более низкой стоимостью по сравнению с захватами с невыступающим противовесом. Так как вынос противовеса на большее расстояние относительно оси симметрии рулона позволяет уменьшить его массу, а следовательно и расход металла. Поэтому при заказе однорогого захвата следует обязательно учитывать необходимость работы при многослойном хранении рулонов и иметь ввиду, что стоимость изделий одной грузоподъемности, предназначенных для перемещения рулонов одинакового размера могут существенно отличаться в зависимости от применяемого способа уравновешивания однорогого захвата.
По вопросам проектирования и изготовления захвата для рулонов свяжитесь с нашими специалистами:
