Применяйте струбцину ЗС1-30-270 при работе с кровельными и стеновыми панелями толщиной от 30 мм до 270 мм. Устройство позволяет перемещать и устанавливать панель максимально близко к несущей конструкции возводимого здания.
Приспособление имеет отверстия в пластине подвески для сопряжения с крюком.
В зависимости от ширины перемещаемого груза и расположения его центра тяжести, для зацепления устройства крюком грузоподъемного механизма (или стропой) может быть использовано одно из трех отверстий в вертикальной пластине подвеске, которой оснащен неподвижный корпус.
Подвижная лапа может быть установлена в зависимости от ширины перемещаемого груза в одном из пяти фиксированных положениях. Установка лапы в фиксированное положение производится при совмещении оси, расположенной в верхней горизонтальной части корпуса подвижной лапы с одним из нескольких пазов, выполненных в верхней части неподвижного корпуса при выкрученных болтовых фиксаторах на корпусе подвижной лапы.

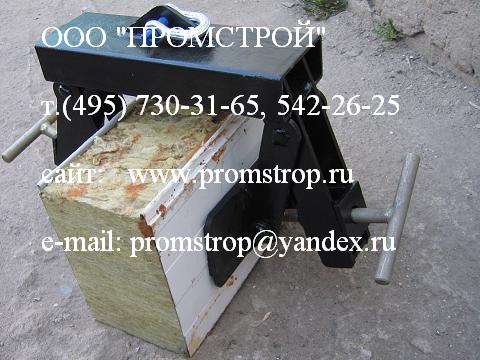

Резиновая накладка использована для надежного и аккуратного прижатия к поверхности сэндвич панели при монтаже.
Прижатие прижимных пластин корпуса и лапы к поверхности груза обеспечивается зажимающим винтом, который установлен в подвижном ползуне, перемещающемся вдоль вертикальной части корпуса подвижной лапы.

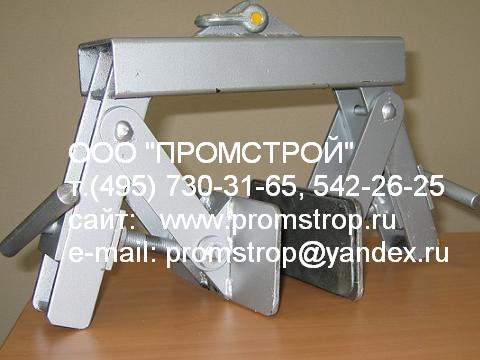

Преимущества зажима ЗС1-30-270
Подходит для панелей толщиной от 30 мм до 270 мм
Выпускается универсальное струбцинное грузоподъемное приспособление для монтажа сэндвич панелей толщиной панелей от 30мм до 270мм. В конструкции зажима для перемещение сендвич панелей используется физический принцип работы винтовой струбцины, который позволяет регулировать силу сжатия для создания нужного для подъема прижатия. Регулируемая переставная лапа позволяет настроить величину зева для работы с панелями толщиной от 30мм до 270мм, поэтому его можно применять как приспособление для монтажа стеновых сэндвич панелей, так и как зажим для монтажа кровельных сэндвич панелей. Настройка устройства на нужный размер панели производится удобно и быстро.
Вес поднимаемой панели одним приспособлением 250кг
В случае если масса панели превышает 250кг, или ее длина более 3 метров, рекомендуется использовать для подъема траверсу с двумя захватывающими приспособлениями. Для присоединения зажимов к траверсе она оснащается необходимыми для этого такелажными скобами.
Масса 7,5 кг
Небольшая масса не потребует усилий при работе с ним.

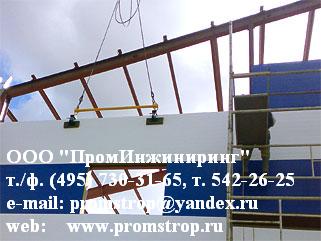

Монтаж кровельных сэндвич панелей
Видео применения наших приспособлений при выполнении монтажа кровельных сэндвич панелей на объекте заказчика.
Грузоподъемное устройство ЗС1-30-270 может быть использован отдельно или в составе траверсы
Купить монтажное приспособление для сэндвич панелей ЗС1-30-270 можно в компании ООО "ПромИнжиниринг" в Москве.
Сэндвич панель отличается трехслойной конструкцией, включающей внешние слои, создающие ее прочность и атмосферную стойкость, и внутренний слой, определяющий изоляционные свойства. Такая слоистая конструкция и определила название сэндвич панелей.
В качестве материала для внешнего слоя применяется листовая сталь толщиной от 0,5 мм до 0,8 мм, обладающая требуемой коррозионной стойкостью, внешняя сторона листа дополнительно защищается нанесением краски или полимерного покрытия.
Для формирования внутреннего изоляционного слоя при изготовлении сэндвич-панелей применяются легкие изоляционные материалы, чаще всего минераловатные плиты (MW) или пенополистирол (PS).
Для соединения наполнителя внутреннего изоляционного слоя и металла внешнего слоя в сэндвич-панелях применяется специальный двухкомпонентный клей состоящий из полиола и изоцианата.
Тип наполнителя, примененного при изготовлении, определяет свойства и область применения.
Пенополистирол (PS) производится из полистирола методом вспенивания, при котором образуются гранулы. Отличается хорошей теплоизоляцией, прочностью и небольшой массой.
Минеральная вата (MW) производится из тонких базальтовых волокон, сплоченных между собой связующим составом. Отличается хорошей теплоизоляцией, но меньшей прочностью и большей массой по сравнению с Пенополистиролом (PS).
Применение минеральной ваты (MW) оптимально в случае, если существуют повышенные требования к пожарной безопасности строящегося здания.
Для предотвращения случайного повреждения наружной поверхности во время транспортировки, хранения или монтажа, сэндвич панель снаружи защищается полимерной пленкой, подлежащей удалению по окончании монтажных работ.
Прочностные характеристики сэндвич панелей определяют их способность беспрепятственно воспринимать сжимающие нагрузки, возникающие при установке приспособления для проведения процесса монтажа. Нормируется прочность на сжатие при 10 % деформации, которая составляет не менее:
60 кПа Стеновые панели из минеральной ваты (MW)
100 кПа Кровельные панели из минеральной ваты (MW)
100 кПа все панели из пенополистирола (PS).
Технические характеристики изделия (из паспорта изделия)
1. Назначение
Захватное устройство для монтажа сэндвич панелей ЗС1-0,25т-270мм серии ЗФ (фрикционный) предназначен для подъема и транспортирования груза весом до 250кг, имеющего плоскую поверхность в зоне установки резиновых накладок, толщиной от 30мм до 270мм грузоподъемным механизмом и может быть использован для вертикального монтажа сэндвич панелей и монтажа кровельных панелей при строительстве быстровозводимых зданий и сооружений. 2. Технические характеристики:
2.1. Обозначение изделия: Захват струбцинный ЗС1-0,25т-270мм (для сэндвич панелей 30-270мм) серии ЗФ (фрикционный).
2.2. Грузоподъемность, кг: 250.
2.3. Масса, кг: 7,5.
2.4. Допустимая толщина сэндвич панели, мм: от 30мм до 270мм
2.5. Размер опорной площадки, мм: 100х200
2.6. Размеры Д х Ш х В, мм: 410 х 200 х 340
2.7. Условия эксплуатации:
наименьшая t окружающей среды -40 °С
наибольшая t окружающей среды +80 °С
Чертеж Захватного устройства для монтажа сэндвич панелей
3. Устройство
3.1. Оборудование для монтажа сэндвич панелей состоит из неподвижного корпуса поз. 1 и подвижной лапы поз. 2.
Для удержания груза за счет прижатия к его поверхности, на неподвижном корпусе установлена неподвижная прижимная пластина, снабженная со стороны своей рабочей поверхности фрикционной резиновой накладкой. Подвижная прижимная пластина, которой оснащена подвижная лапа, имеет аналогичную по размеру и конструкции фрикционную резиновую накладку.
В зависимости от ширины перемещаемого груза и расположения его центра тяжести, для зацепления устройства крюком грузоподъемного механизма (или стропой) может быть использовано одно из трех отверстий в вертикальной пластине подвеске, которой оснащен неподвижный корпус.
Прижатие прижимных пластин корпуса и лапы к поверхности груза обеспечивается зажимающим винтом, который установлен в подвижном ползуне, перемещающемся вдоль вертикальной части корпуса подвижной лапы. Зажимающий винт и подвижная прижимная пластина лапы не связаны друг с другом и перемещаются независимо, а жёсткая связь возникает в момент окончательного сжатия груза в устройстве. Для надежного зажатия груза следует следить за тем, чтобы торцевая часть зажимающего винта всегда находилась внутри отверстия, выполненного в направляющей пластине, закрепленной с тыльной стороны подвижной прижимной пластины лапы.
Подвижная лапа может быть установлена в зависимости от ширины перемещаемого груза в одном из пяти фиксированных положениях. Установка лапы в фиксированное положение производится при совмещении оси, расположенной в верхней горизонтальной части корпуса подвижной лапы с одним из нескольких пазов, выполненных в верхней части неподвижного корпуса при выкрученных болтовых фиксаторах на корпусе подвижной лапы.
3.2. Для начала работы корпус должен быть установлен в одном из фиксированных положений в зависимости от толщины перемещаемой панели и зафиксирован болтами.
4. Установка захватного устройства на панель
Перед установкой приспособления необходимо убедиться в отсутствии на поверхности панелей защитной пленки, масляных пятен и подтеков, следов загрязнения, воды, инея и корки льда. При необходимости очистить поверхность панелей от загрязнения и удалить влагу.
При установке на панель необходимо отрегулировать положение зажимающего винта таким образом, чтобы его торцевая часть попала внутрь отверстия, выполненного в направляющей пластине, закрепленной с тыльной стороны подвижной прижимной пластины лапы, а резиновые накладки вертикальных пластин были прижаты к поверхности сэндвич панели.
При закручивании зажимающего винта не допускается использование удлиняющих труб, накидных ключей и т.п., что может привести к чрезмерной деформации сэндвич панели. Усилие закручивания винта должно создаваться вручную.
Рекомендуется завернуть винт до упора и произвести его проворачивание на пол-оборота.
Монтаж стеновых сэндвич панелей

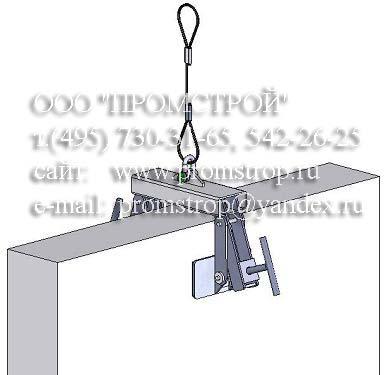

1. Горизонтальный монтаж одним грузозахватом
При выполнении горизонтального монтажа панелей их длинная сторона располагается параллельно земле и панели устанавливаются друг на друга, образуя стену возводимого сооружения.
В зависимости от длины и массы панели для их перемещения краном можно установить один грузозахват в средней части панели и закрепить его на крюке крана с помощью дополнительного стропа.

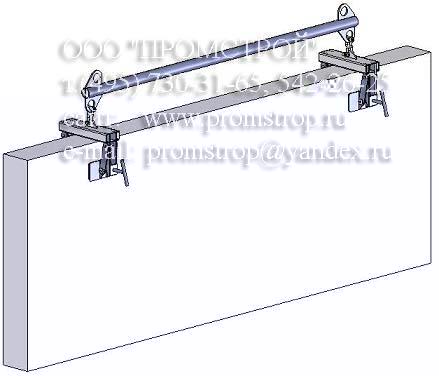

2. Горизонтальный монтаж двумя струбцинами с траверсой
Для длинных или для тяжелых панелей может понадобиться установить два приспособления для сэндвич панелей, закрепленные на одной траверсе с помощью дополнительных такелажных скоб, входящих в комплект поставки и предназначенных для согласования взаимного положения сэндвич панели, балки траверсы и струбцин. Для закрепления траверсы на крюке крана понадобится дополнительный строп с двумя ветвями.
3. Вертикальный монтаж одним зажимом
При выполнении вертикального монтажа панелей их короткая сторона располагается параллельно земле и панели устанавливаются рядом друг с другом, образуя стену возводимого сооружения.
В зависимости от длины и массы панели для их перемещения краном можно установить один грузозахват в средней части панели и закрепить его на крюке крана с помощью дополнительного стропа.
4. Вертикальный монтаж двумя захваными приспособлениями
Для длинных или для тяжелых панелей может понадобиться установить два изделия, размещая их рядом
друг с другом в средней части короткой стороны панели. Для закрепления двух устройств на крюке крана понадобится дополнительный строп с двумя ветвями.
Монтаж кровельных сэндвич панелей
1. Внешний вид кровельной панели на примере панели FACHMANN при подъеме траверсой со струбцинами для монтажа сэндвич панелей
Для монтажа кровельных панелей используется траверса с двумя приспособлениями для сэндвич панелей.

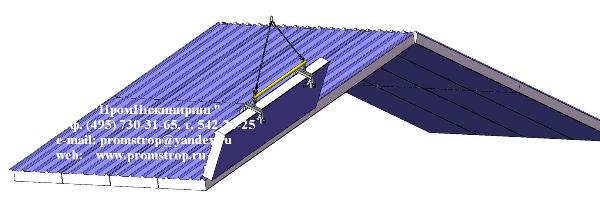

2. Способ установки траверсы со струбцинами для подъема сэндвич панелей с углом наклона к горизонту (угол подъема панели должен соответствовать углу наклона кровли)
При установке траверсы со струбцинами посередине панели ( А = Б ) в процессе подъема панели угол = 0 (панель горизонтальна).
При установке траверсы со струбцинами со смещением от середины панели ( А больше Б ) в процессе подъема панели она будет перемещаться с углом наклона к горизонту ( угол подъема) .
При этом точка подвески траверсы на крюк крана и центр тяжести панели окажутся на одной вертикальной линии. За счет смещения траверсы со струбцинами относительно середины панели меняется угол подъема панели.
Для правильного монтажа кровельных панелей следует добиться равенства угла подъема панели и угла наклона кровли.

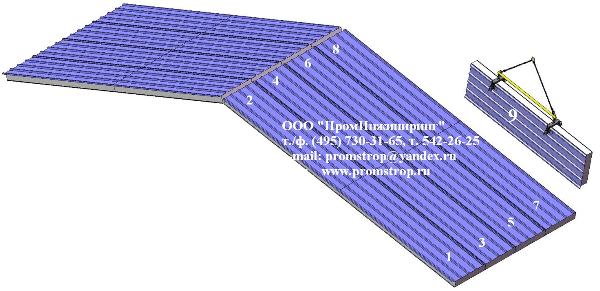

3. Последовательность монтажа кровельных панелей траверсой со струбцинами ПромИнжиниринг.
Монтаж кровельных панелей ведется с крайней нижней панели. Первая панель монтируется открытой волной в сторону торца (фасада) здания. Следующие панели монтируются согласно схеме.
Сравнение вакуумных и струбцинных приспособлений.
Вакуумный захват для сэндвич панелей
Если набрать в поисковике этот запрос, то искать долго не придется, так как предложений по этой теме будет показано не мало. После посещения нескольких сайтов поставщиков и вдумчивого изучения предмета станет понятно, что это удобное и высокотехнологичное изделие, которое красиво и удобно. Но цена! При этих цифрах экономическая составляющая расходных материалов и инструмента в величине себестоимости монтажа здания из сэндвич панелей становится весьма заметной и ее уже нужно учитывать при составлении сметы строительства. Если поинтересоваться у монтажников по затратам времени на установку панели на отведенное ей место, то получается примерно такая картина. 1. Сначала нужно установить устройства на панель, предназначенную для поднятия и монтажа.
В случае применения и вакуумных и струбцинных приспособлений время, необходимое на их установку, включает в себя время на подачу крюка крана с закрепленным на нем устройстве на место складирования панелей. На этом этапе не столь существенна конструкция применяемых грузозахватных приспособлений так как время работы крана одинаково.
Затем нужно закрепить приспособление на панели.
В случае применения струбцинных устройств понадобится установить их на кромку панели и закрутить фиксирующий винт. В спокойном рабочем ритме, не спеша один монтажник потратит на эту технологическую операцию не более одной минуты.
Важное замечание: строительство проводится не только летом в сухую и теплую погоду. Еще бывают дождь и снег, которые налипают, подтаивают, замерзают, становятся корочкой льда, которая препятствует безопасному перемещению сэндвич панелей краном. Для установки струбцинных устройств при таких вовсе не экстремальных, а вполне себе обычных для нашего климата условиях понадобится очистить от корки льда совсем небольшой участок панели. Площадь очистки при применении вакуумных устройств будет значительно больше и времени на очистку поверхности и их установку понадобится значительно больше.
Наконец приспособления установлены и панель можно поднимать. На этом этапе выигрыш в несколько секунд у вакуумных устройств при хорошей погоде и заряженном аккумуляторе (а о нем нужно тоже помнить и контролировать его состояние и степень зарядки и тратить время на выполнение зарядки или тратить деньги на запасной аккумулятор, что бы работа шла без перерыва). Это кажется правильным рассуждением до тех пор, пока не начали вплотную знакомиться с вакуумными присосками. Открываем инструкцию по эксплуатации одного из производителей таких присосок и читаем:
ВКЛЮЧАЕМ АППАРАТ, ВКЛЮЧАЕМ устройство. ВАКУУММЕТР НАЧИНАЕТ ПОКАЗЫВАТЬ УРОВЕНЬ ВАКУУМА, ГОРИТ КРАСНАЯ ЛАМПА. ПО МЕРЕ НАБОРА ВАКУУМА, ЗАГОРИТСЯ ЗЕЛЕНАЯ ЛАМПА. ЖДЕМ ОКОНЧАТЕЛЬНОЙ ОСТАНОВКИ НАСОСА. (В ТЕЧЕНИЕ 5 МИН УБЕДИТЬСЯ, ЧТО НЕТ ПОСТОЯННОЙ ПОДКАЧКИ. ЕСЛИ ПОДКАЧКА ПРИСУТСТВУЕТ - ПРОВЕРИТЬ БРС СОЕДИНЕНИЯ, ПРОТЕРЕТЬ УПЛОТНИТЕЛЬНЫЕ РЕЗИНКИ НА ПРИСОСКАХ И УБЕДИТЬСЯ, ЧТО ОНИ НЕ СТОЯТ ПЛОТНО С ГОФРОЙ ПАНЕЛИ).
Ну и где же здесь преимущество в скорости, обещанное продавцами присосок? Производитель пишет как нужно работать, что бы было безопасно и надежно - 5 минут на одну панель. Да за это время панель со струбцинами уже будет донесена до места и закреплена на нем.
2. Перемещение панели на место монтажа.
На этом этапе работает кран, ему все равно какими приспособлениями на нем закреплена панель. Преимуществ нет ни у одного грузозахватного приспособления.
3. Закрепление панели на месте монтажа.
Пока панель не будет просверлена, привинчена, прикручена, надежно закреплена, кран ждет, а панель страхуется приспособлениямми. Время одинаково.
4. Отсоединение приспособлений от панели.
Имеется преимущество в несколько секунд у вакуумных устройств.
5. Перемещение крюка крана с подъемными приспособлениями к следующей панели.
Снова преимуществ нет ни у кого.
В условиях реальной жизни, в которых ведется стройка, есть еще дополнительные факторы, влияющие на протекание процесса монтажа. Встречаются бестолковые стропальщики, которые должны внимательно работать с оттяжками и не допускать ударов отсоединенных от панели устройств, висящих на крюке крана о металлоконструкции строящегося здания, но которые это сделать могут не всегда и не всякий раз. Помогает им в этом ветер, а парусность вакуумных приспособлений не сравнима с парусностью струбцинных устройств. Это обычная ситуация, которая происходит на строительном объекте если и не каждый день, то все равно происходит. Повреждение неизбежно, а ремонт приспособлений, это отдельная тема.
Вывод из этого следует такой: чем работать, решает каждый самостоятельно. Есть плюсы и минусы у обоих изделий, но разница в их цене колоссальна.
Сравнение приспособлений для сэндвич панелей с креплением в замок и струбцинных устройств.
Еще один применяемый при транспортировке панелей вид монтажных грузозахватных приспособлений – это захваты в замок.
Так как конструкция приспособления характеризуется зацеплением своих частей за замковую часть панели, то для каждого размера панели нужно применять свой типоразмер приспособления.
Универсального изделия не существует и это основная отличительная особенность зажимов для сэндвич панелей с креплением в замок.
При работе с разными панелями нужно иметь под рукой необходимый ассортимент зажимов.
Встречающиеся в настоящее время изделия этого принципа работы похожи на те, что применялись европейскими производителями сэндвич панелей в начале двухтысячных годов, но отличаются от них упрощенной конструкцией, не столь бережно взаимодействующей с замковой частью панели.
Особенность конструкции грузозахватов в замок определяет особенности работы с ними.
Установка приспособлений на панель, находящуюся на месте хранения на земле, не вызывает особых затруднений, но требует определенной сноровки.
При заведении отогнутой части основной пластины во внутреннее пространство замковой части металлической стенки панели приходится преодолевать сопротивление наполнителя и если это минеральная вата, то сопротивление минимально, сложнее в случае, если в качестве наполнителя использован вспененный теплоизоляционный материал.
Неудобство при выполнении этой технологической операции в том, что зажим при этом должен быть разобран и разложен в виде составных частей для последующей сборки уже на замковой части панели, подготавливаемой к перемещению на место монтажа.
После установки в замковые части стенок обеих корпусных пластин на них надевается корпусная деталь, соединяющая пластины и не позволяющая им выпасть из замка.
Корпусную деталь нужно соединить пластинами или с помощью болтового соединения или иным способом.
После этого в отверстия захватывающих пластин, выполненные в их верхней части, можно установить концевой элемент грузового стропа (крюк или скобу) для присоединения приспособления к крюку крана.
Все проблемы начинаются на высоте, когда панель доставлена краном на место монтажа. Монтажнику предстоит отсоединить от корпуса концевой элемент стропа и зацепить его за что-нибудь подходящее подручное поблизости, что бы он далеко не переместился, так как устройство предстоит возвращать вниз на землю краном с помощью этого самого стропа.
Затем отсоединить корпус от захватывающих пластин и то ли закрепить его на стропе, то ли пристроить где-то рядом.
Затем вынуть из замковой части каждую прижимную пластину, первую снова куда-то пристроить.
Затем собрать на весу на высоте все составные части приспособления соединить воедино и закрепить на стропе.
Все это проделать и со вторым устройством, закрепленном на панели в стороне от первого.
Стоит только начать работать с замковыми зажимами для сэндвич панелей непосредственно на монтаже и все сразу станет понятно.
Европейские изделия этого принципа работы отличались немного более удобной конструкцией, но не были лишены основных недостатков, присущих всем моделям приспособлений с креплением в замок.
