Модель кантователя рулонов бумаги, разработанная в ПромИнжиниринг и предложенная заказчику
Перемещаемый груз при кантовании - рулон бумаги

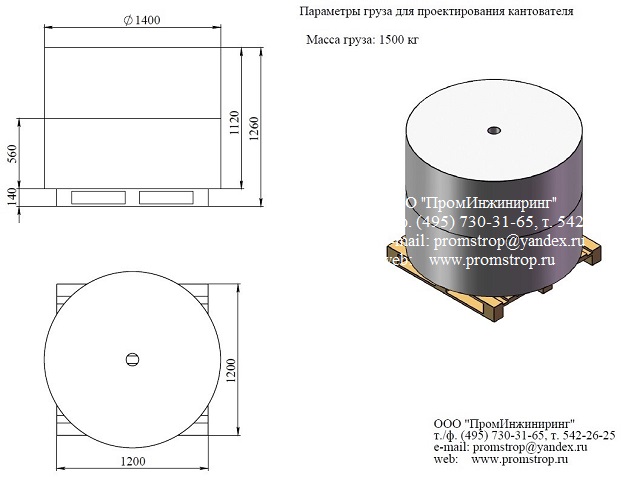

Размеры рулона бумаги, полученные от заказчика для проектирования конструкции кантователя

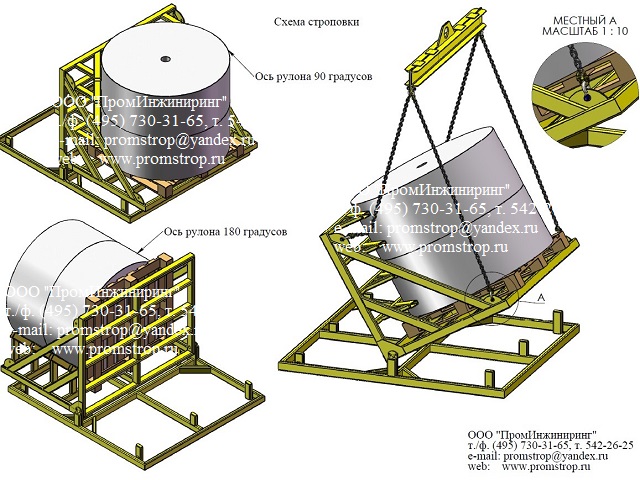

Проект кантователя рулонов, полдготовленный для согласования с заказчиком

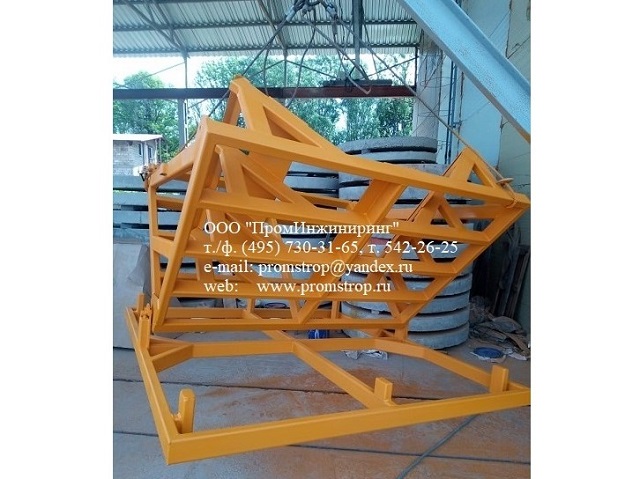

Готовый кантователь рулонов при отгрузке заказчику
Готовый кантователь рулонов при отгрузке заказчику
Грузозахватное приспособление Кантователь КТЛ 1,5т ф700мм...ф1400 2019 предназначено для подъема и перемещения (кантования) рулонов диаметром ф700мм...ф1400 массой до 1500кг.
Конструктивно Кантователь КТЛ 1,5т ф700мм...ф1400 2019 состоит из трех составных частей:
1. Стола,
2. Линейной балочной траверсы (ТПИ) ЛЦ 1,5т 1,68м 2019,
3. Двух цепных духветьевых строп
Стол кантователя является его основной корпусной деталью и состоит из неподвижной и подвижной рамы, соединенных осью.
Неподвижная рама стола оснащена четырьмя горизонтальными пластинами с отверстиями ф14, размещенными в углах, предназначенными для закрепления на опорной поверхности с помощью анкерного крепления (в комплект поставки не входит).
Подвижная рама стола предназначена для установки на нее паллета с рулоном и состоит из двух плоских рам, расположенных перпендикулярно друг к другу.
Горизонтальная рама предназначена для установки на нее паллета с рулоном и в начале процесса кантования должна быть расположена горизонтально.
Вертикальная рама предназначена для опирания на нее внешней цилиндрической поверхности рулона, оснащена четырьмя симметричными опорами с резиновыми накладками и в начале процесса кантования должна быть расположена вертикально.
Горизонтальная и вертикальная части подвижной рамы соединены между собой четырьмя прямоугольными трубами. По краям длинных труб размещены вертикальные фигурные пластины с отверстиями, предназначенные для присоединения цепных строп.
В углу подвижной рамы размещена ось для сопряжения с неподвижной рамой.
Для присоединения Кантователя к крюку крана служит Линейная балочная траверса (ТПИ) ЛЦ 1,5т 1,68м 2019, оснащенная по краям пластинами с отверстием для закрепления верхних концевых элементов цепного стропа с двумя ветвями. Траверса предназначена только для работы в составе Кантователя и не может быть использована для подъема и перемещения грузов.
Работа с Кантователем.
Установить на горизонтальную часть подвижной рамы паллет с рулоном таким образом, что бы внешняя цилиндрическая поверхность рулона соприкасалась с резиновыми накладками опор вертикальной рамы.
Произвести зацепление траверсы с крюком грузоподъемного механизма за отверстие в пластине подвески. Траверса должна быть расположена в одной вертикальной плоскости с осью сопряжения неподвижной и подвижной рам Кантователя.
Движением крюка крана вверх произвести подъем траверсы до момента натяжения левых и правых ветвей цепного стропа (левая ветвь цепного стропа присоединена к вертикальной части подвижной рамы, правая ветвь цепного стропа присоединена к горизонтальной части подвижной рамы).
Переместить траверсу движением крюка крана влево (в сторону вертикальной части подвижной рамы) на расстояние около 100мм и затем опустить ее до полного поворота вертикальной части подвижной рамы (до опирания ее на неподвижную раму).
Процесс кантования завершен, рулон может быть снят с Кантователя.
