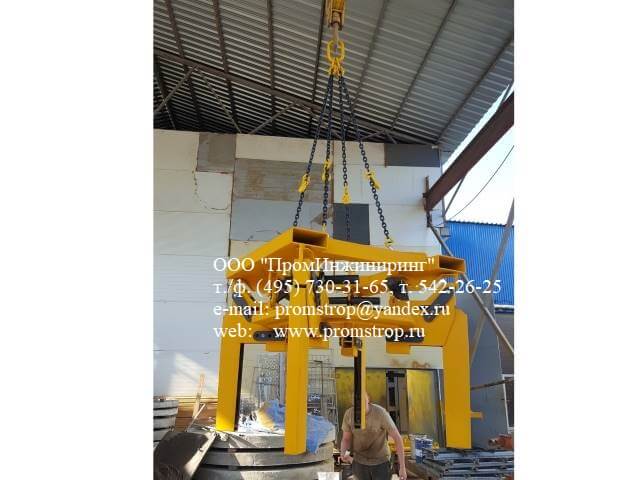

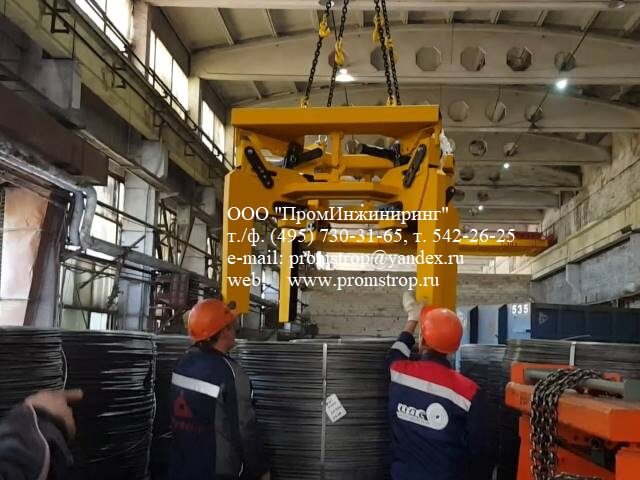

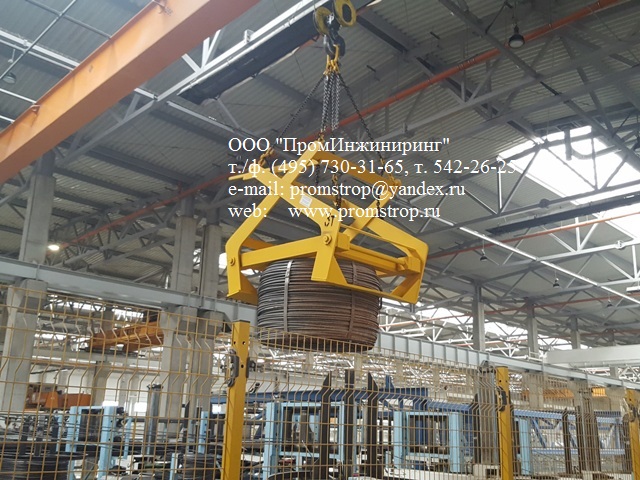

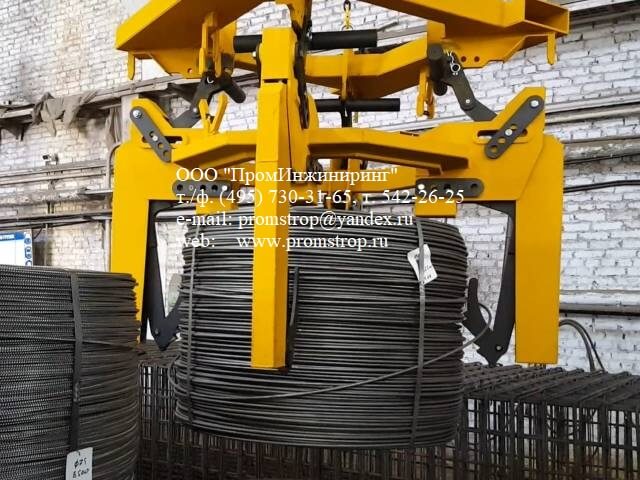

Автоматический клещевой Захват для бухт проволоки модель ЗКРН-SNL 3,5т-950-1500 2020 облегчает перемещение увязанной стяжными лентами арматуры и катанки. Захватное устройство может работать на кране при зацеплении на его крюке цепного стропа, входящего в комплект поставки. При необходимости применения погрузчика на его вилы зацепляются направляющие коробчатого сечения, выполненные в верхней части устройства.
Перемещаемые бухты захватываются за внешнюю поверхность четырьмя зацепными элементами. Способ строповки бухты проволоки за внешний диаметр позволяет устанавливать ее на высокие вертикальные направляющие разматывающего устройства, благодаря свободному внутреннему пространству смотанной катанки.
Зацепные элементы эксцентрикового типа надежно удерживают груз при подъеме и транспортировке. Удобство работы с захватом обеспечивает механизм его автоматизации, исключающий необходимость участия стропальщика в процессе зацепления и освобождения груза.
Последовательное автоматическое переключение режимов работы устройства при вертикальном перемещении его подвижной рамы за счет следующего через раз срабатывания двух фиксаторов фиксирует эксцентриковые зацепы в нерабочем положении при снятии устройства с бухты и освобождает их после установки изделия на моток для его зацепления и подъема.
Надежность автоматического устройства определяется отсутствием в его конструкции электрических приводов и механических пружин. Приведение в действие элементов захвата и автоматического фиксатора происходит только за счет силы тяжести.

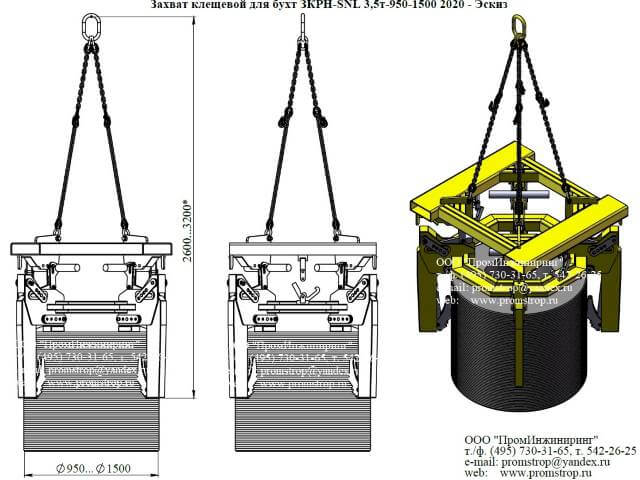

Автоматическое устройство ЗКРН-SNL 3,5т-950-1500 2020
Подходит для бухт с внешним диаметром от 950 мм до 1500 мм
Технические характеристики:
грузоподъемность 3,5тн
высота 1,2м
масса 615кг
Видео испытаний автоматического захвата для бухты арматуры.
Видео работы клещей.
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

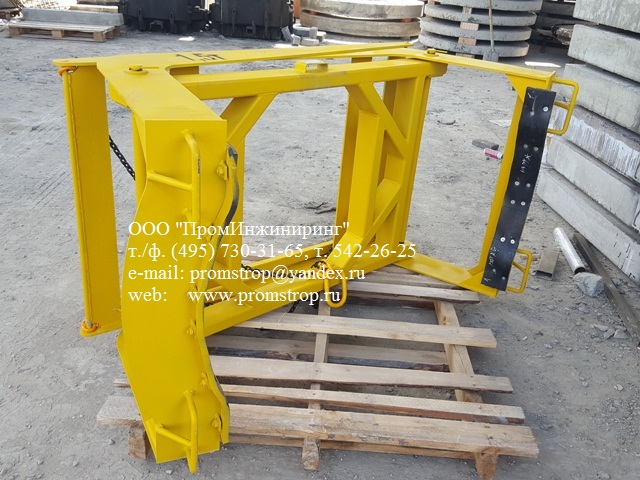

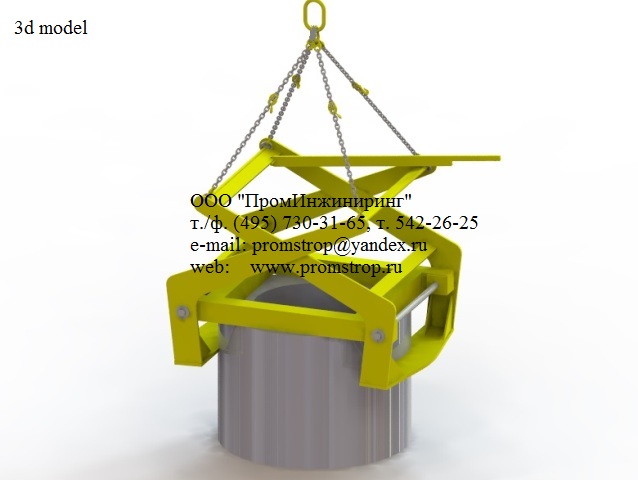

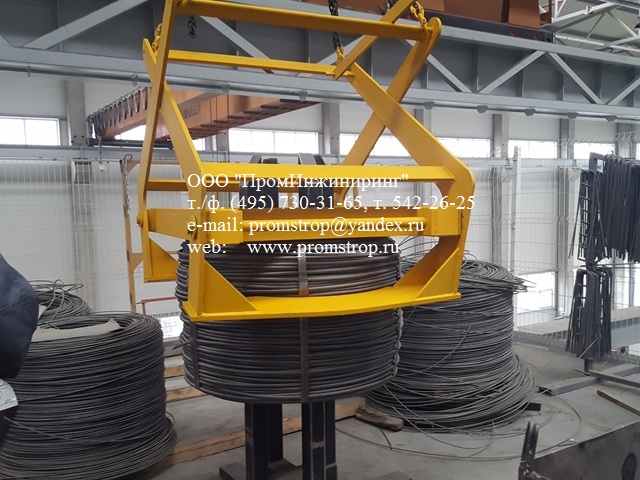

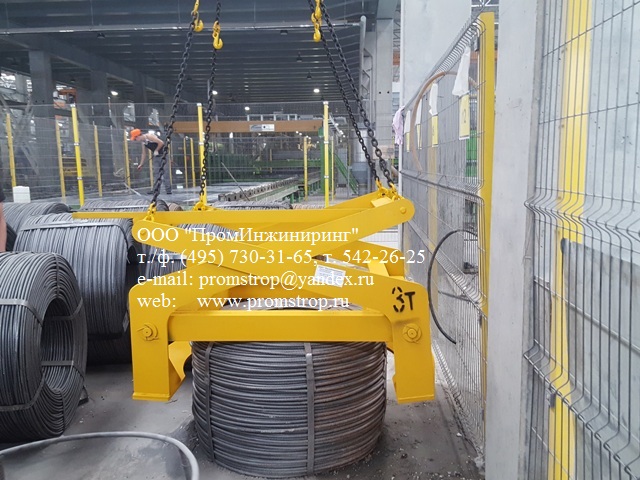

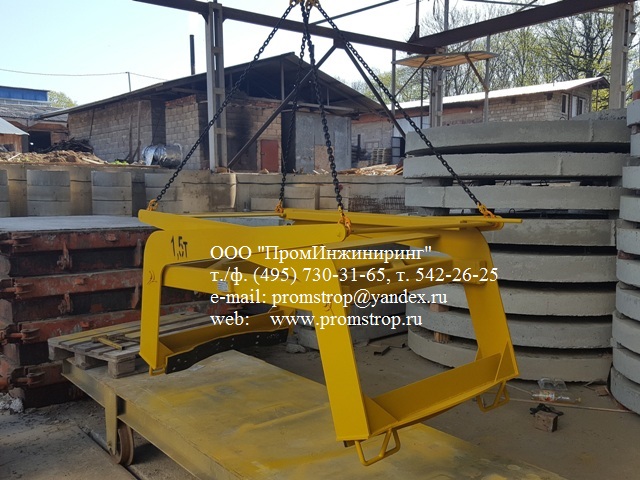

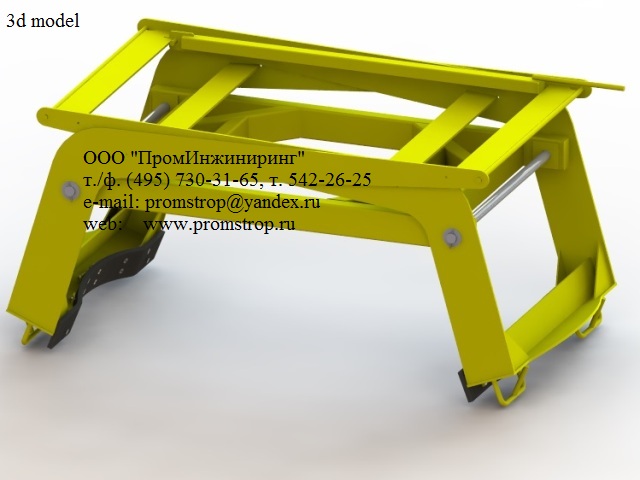

Применяйте Захват клещевой ЗКРН-1,5т-650~1350 2018 при работе с бухтами проволоки катанки наружным диаметром от 650 мм до 1350 мм. Захват позволяет перемещать и устанавливать бухты при вертикальном расположении оси намотки.
Захват имеет овальное звено в верхней части цепного стропа для сопряжения с крюком крана. Применение резиновых накладок защищает внешние поверхностные слои проволоки перемещаемых бухт от повреждения .
Внешняя строповка позволяет устанавливать бухту на разматывающее устройство с вертикальным направляющим штырем.

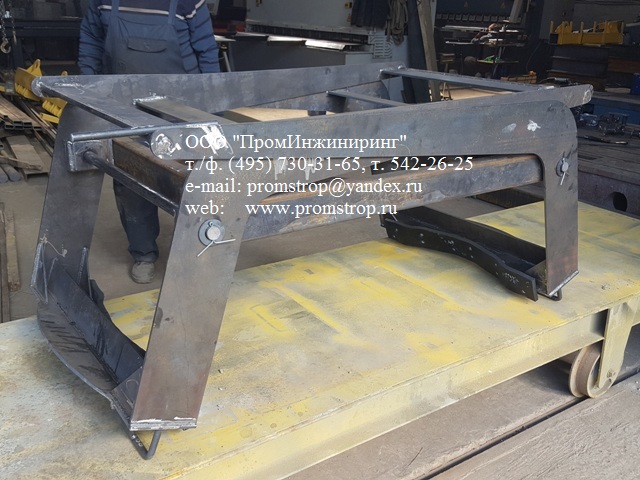

Захват состоит из неподвижного корпуса в виде прямоугольной рамы и двух подвижных спаренных рычагов, оснащенных в нижней части прижимной пластиной имеющей торцевую рабочую поверхность цилиндрической формы с защитной резиновой накладкой.
С помощью двух осей подвижные спаренные рычаги соединяются с неподвижным корпусом. Верхние концы подвижных рычагов соединены с концевыми элементами четырехветьевого цепного стропа.
Для удержания рычагов захвата в прижатом к корпусу положении служит фиксатор.
Нижняя горизонтальная поверхность неподвижного корпуса предназначена для опирания захвата на поверхность груза.
Цепной строп имеет в своей верхней части овальное звено, предназначенное для зацепления захвата крюком грузоподъемного механизма.
Для начала работы захват должен быть установлен на фиксатор для предотвращения перемещения его рычагов.
Для подъема бухты захват опускается на торцевую поверхность бухты до полного опирания нижней горизонтальной поверхности неподвижного корпуса на верхнюю поверхность груза.
После этого следует перевести фиксатор в крайнее положение до вывода его из зацепления с горизонтальной упорной пластиной рычага и придерживая фиксатор в этом положении, начать подъем крюка грузоподъемного механизма, с закрепленным на нем овальным звеном цепного стропа захвата.
После начала движения фиксатор захвата можно отпустить.
Под действием натяжения ветвей цепного стропа рычаги захвата начнут поворачиваться до контакта цилиндрических поверхностей прижимных пластин с внешней поверхностью бухты.
Перемещение захвата, закрепленного на крюке грузоподъемного механизма, вверх, приводит к дальнейшему плотному примыканию прижимных пластин рычагов к внешней поверхности бухты и к ее подъему вместе с захватом.
После подъема и перемещения бухты на место производится опускание крюка грузоподъемного механизма, которое приводит к поворачиванию рычагов захвата вниз.
В ходе этого перемещения происходит прижимание рычагов к корпусу.
При достижении рычагами максимально близкого положения происходит автоматическая фиксация захвата в сложенном положении (рычаги прижаты к корпусу).

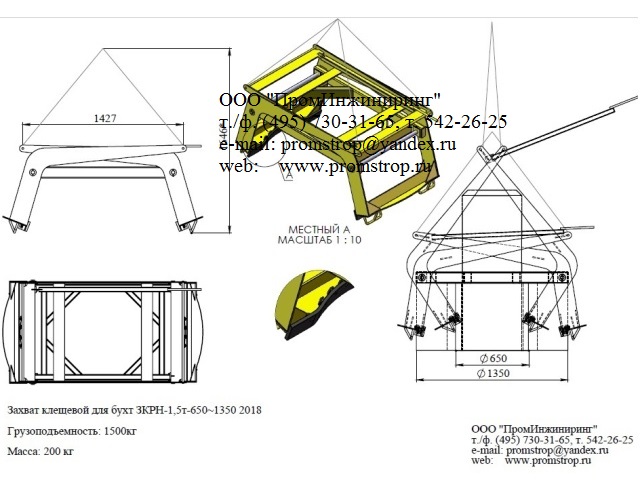

Захват ЗКРН-1,5т-650~1350 2018
Подходит для бухт с внешним диаметром от 650 мм до 1350 мм
Захват может быть использован для перемещения бухт из оцинкованной проволоки.
Вес поднимаемой бухты до 1500кг.
Технические характеристики:
грузоподъемность 1,5тн
длина 1,78м
ширина 0,95м
высота 0,79м
масса 200кг
Видео Клещевой захват для бухты арматуры в работе - подъем бухты весом 3000кг.
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:
Применяйте Захват клещевой ЗКРН-3,0т-1100~1250 при работе с бухтами проволоки катанки наружным диаметром от 1100 мм до 1250 мм. Захват позволяет перемещать и устанавливать бухты при вертикальном расположении оси намотки.
Захват имеет овальное звено в верхней части цепного стропа для сопряжения с крюком крана.
Внешняя строповка позволяет устанавливать бухту на разматывающее устройство с вертикальным направляющим штырем.
Захват ЗКРН-3,0т-1100~1250
Подходит для бухт с внешним диаметром от 1100 мм до 1250 мм
Захват может быть использован для перемещения бухт из проволоки.
Вес поднимаемой бухты до 3000кг.
Технические характеристики:
грузоподъемность 3,0тн
длина 1,64м
ширина 1,1м
высота 0,79м
масса 390кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

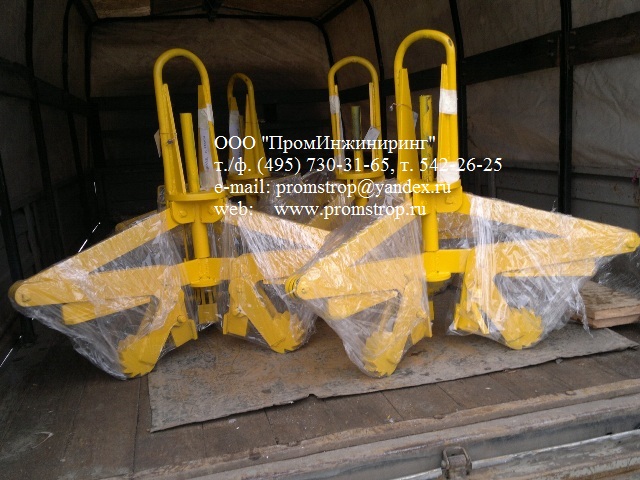

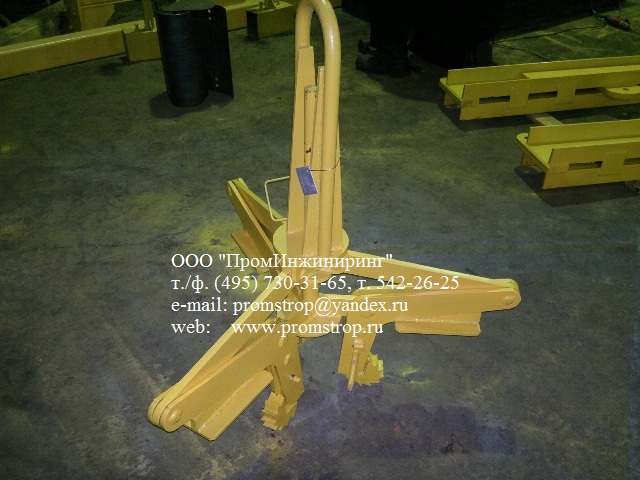

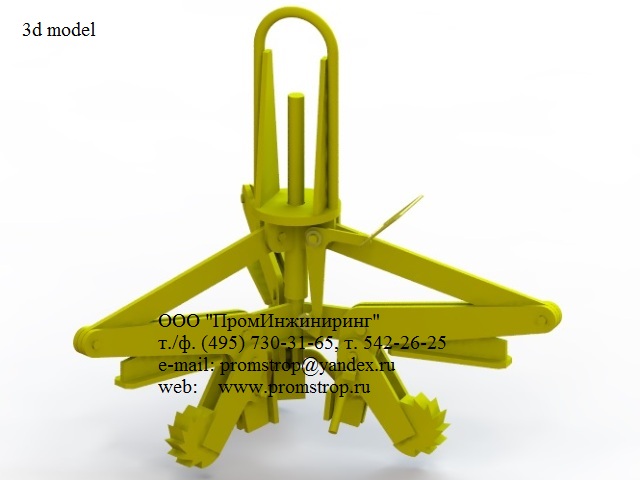

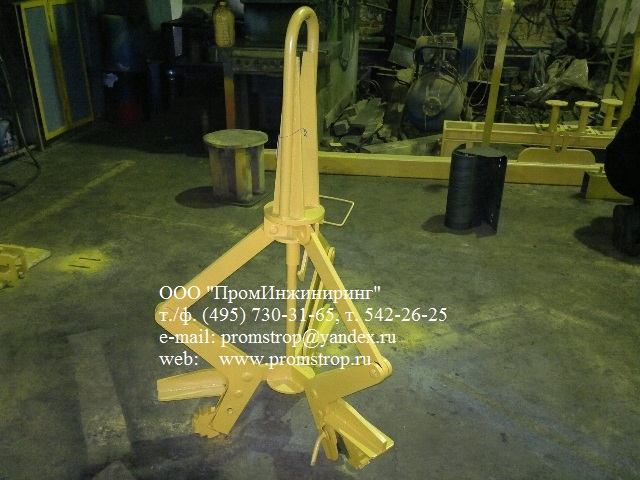

Применяйте Захват клещевой ЗКР-1,5т-350~450 (550~650) при работе с бухтами проволоки катанки внутренним диаметром от 350 мм до 650 мм. Захват позволяет перемещать и устанавливать бухты при вертикальном расположении оси намотки.
Захват имеет петлю в верхней части корпуса для сопряжения с крюком крана.
Внутренняя строповка позволяет устанавливать бухты рядом друг с другом.
Захват состоит из неподвижного корпуса и подвижной подвески, которая может перемещаться в вертикальном направлении вдоль направляющего штыря неподвижного корпуса.
С помощью осей подвижная подвеска соединяется тягами с закрепленными на неподвижном корпусе с помощью осей тремя раздвижными рычагами.
Раздвижные рычаги соединены с подвижными серьгами , которые качаются на оси и соединены с зубчатым зацепом.
Для удержания рычагов захвата в прижатом к корпусу положении служит фиксатор.
Подвижные серьги с помощью съемного фиксатора серьги могут быть зафиксированы в двух положениях в зависимости от размера груза
Неподвижный корпус имеет три горизонтальные пластины, предназначенные для опирания захвата на поверхность груза.
Подвижная подвеска имеет в своей верхней части петлю, предназначенную для зацепления захвата крюком грузоподъемного механизма.
Для начала работы захват должен быть установлен на фиксатор для предотвращения раздвижения его рычагов.
Для подъема бухты захват опускается во внутреннее отверстие бухты до полного опирания трех горизонтальных пластин неподвижного корпуса на верхнюю поверхность груза.
После этого следует перевести фиксатор в крайнее положение до вывода его из зацепления с горизонтальной фиксирующей осью и придерживая фиксатор в этом положении, начать подъем крюка грузоподъемного механизма, с закрепленной на нем петлей подвески захвата.
Под действием собственного веса рычаги захвата начнут раздвигаться до контакта зубчатых поверхностей зацепов с внутренней поверхностью бухты. Перемещение захвата, закрепленного на крюке грузоподъемного механизма, вверх, приводит к дальнейшему плотному примыканию зацепов рычагов к внутренней поверхности бухты и к ее подъему вместе с захватом.
После подъема и перемещения бухты на место производится опускание крюка грузоподъемного механизма, которое приводит к перемещению корпуса захвата вниз.
За счет этого перемещения корпуса захвата происходит прижимание его рычагов к корпусу.
При достижении рычагами максимально близкого положения происходит автоматическая фиксация захвата в сложенном положении (рычаги прижаты к корпусу).
Захват ЗКР-1,5т-350~450 (550~650)
Подходит для бухт с внутренним диаметром от 350 мм до 650 мм
Захват может быть использован для перемещения бухт из проволоки.
Вес поднимаемой бухты до 1500кг.
Технические характеристики:
грузоподъемность 1,5тн
длина 0,78м
ширина 0,78м
высота 0,85м
масса 55кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:
Применяйте Захват клещевой ЗКР-3,0т-450-700 при работе с бухтами проволоки катанки внутренним диаметром от 450 мм до 700 мм. Захват позволяет перемещать и устанавливать бухты при вертикальном расположении оси намотки.
Захват имеет петлю в верхней части корпуса для сопряжения с крюком крана.
Внутренняя строповка позволяет устанавливать бухты рядом друг с другом.
Захват ЗКР-3,0т-450-700
Подходит для бухт с внутренним диаметром от 450 мм до 700 мм
Захват может быть использован для перемещения бухт из проволоки.
Вес поднимаемой бухты до 3000кг.
Технические характеристики:
грузоподъемность 3,0тн
длина 0,8м
ширина 0,92м
высота 0,98м
масса 90кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

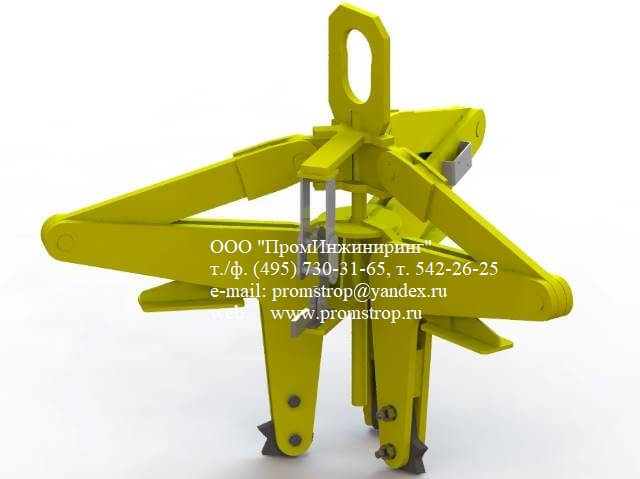

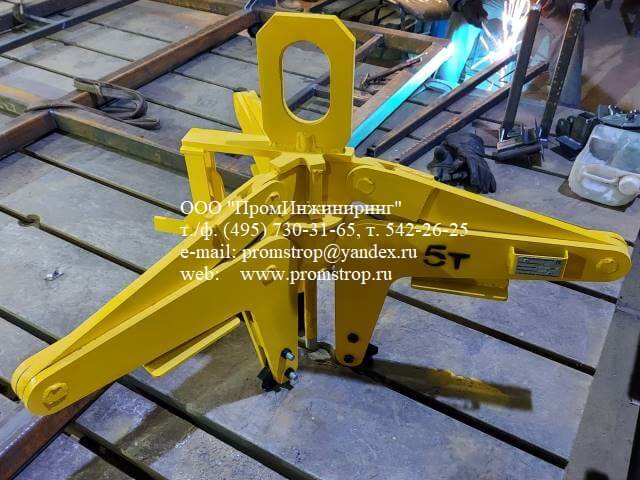

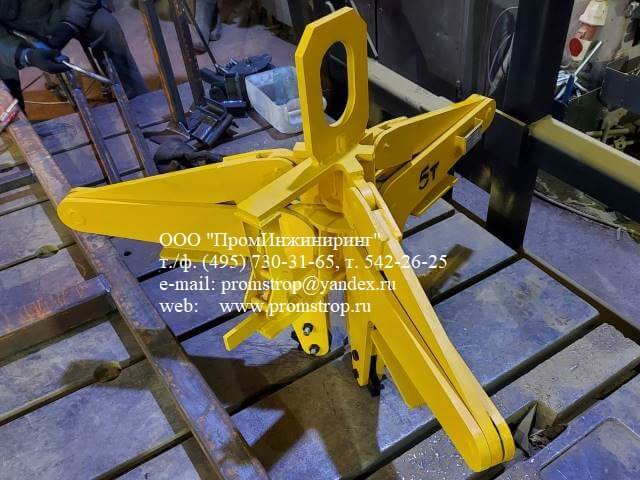

Применяйте Грузозахват с тремя рычагами ЗКР-5,0т-450-650 2021 и автоматическим фиксатором при работе с бухтами проволоки катанки внутренним диаметром от 450 мм до 650 мм массой до 5000 кг. Захват позволяет перемещать и устанавливать бухты при вертикальном расположении оси намотки.
Захват имеет петлю в верхней части корпуса для сопряжения с крюком крана.
Внутренняя строповка позволяет устанавливать бухты рядом друг с другом.
Захват ЗКР-5,0т-450-650 2021
Подходит для бухт с внутренним диаметром от 450 мм до 650 мм
Захват может быть использован для перемещения бухт из проволоки.
Автоматический фиксатор для удержания рычагов в при опускании захвата на бухту и сжатия бухты при подъеме захвата краном без участия стропальщика.
Вес поднимаемой бухты до 5000кг.
Технические характеристики:
грузоподъемность 5 тн
длина 1,0м
ширина 1,0м
высота 1,0м
масса 140кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

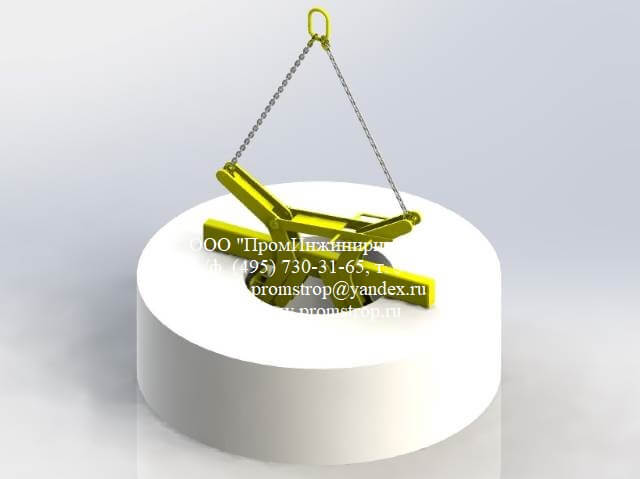

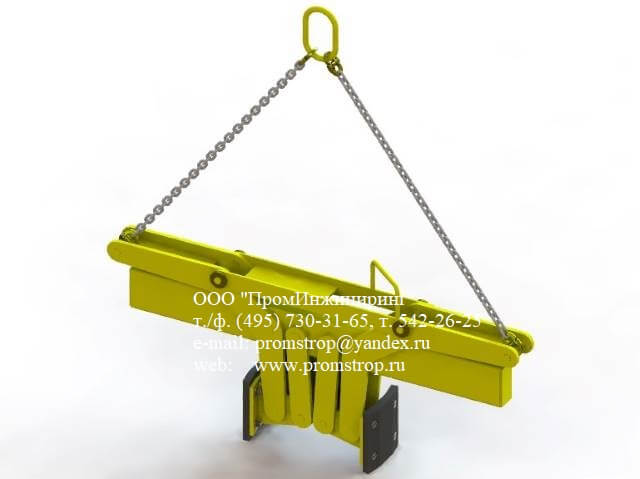

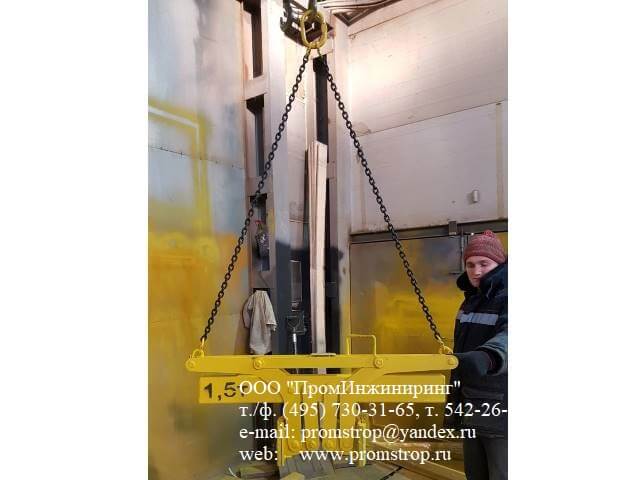

Применяйте Грузозахват с двумя рычагами ЗКР-2Р-1,5т-350~550 2020 при работе с бухтами проволоки катанки внутренним диаметром от 350 мм до 550 мм. Захват позволяет перемещать и устанавливать бухты при вертикальном расположении оси намотки.
Захват имеет петлю в верхней части корпуса для сопряжения с крюком крана.
Внутренняя строповка позволяет устанавливать бухты рядом друг с другом.
Захват ЗКР-2Р-1,5т-350~550 2020
Подходит для бухт с внутренним диаметром от 350 мм до 550 мм
Захват может быть использован для перемещения бухт из проволоки.
Вес поднимаемой бухты до 1500кг.
Технические характеристики:
грузоподъемность 1,5тн
длина 1,0м
ширина 0,14м
высота 1,0м
масса 35кг
По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:
