Стрела продольно-поперечная СБ-2,0т-20 [50×140] для погрузчика
Универсальная стрела с двумя ярусами направляющих — работайте вдоль или поперёк вил, с двумя вращающимися крюками 322А 2т. Грузоподъёмность до 2000 кг, масса 125 кг. Установка вдоль/поперёк вил. Цена от 40 000 ₽.
·
📌 Стрела СБ-2,0т-20 за 10 секунд
✅ Тип: продольно-поперечная · ✅ Грузоподъёмность: до 2 т · ✅ Длина: 2,0 м · ✅ Крюки: 2 вращающихся · ✅ Цена: от 40 000 ₽ · ✅ Срок: 10–14 дней · ✅ Гарантия: 12 мес.
🤖 Ключевые факты о стреле СБ-2,0т-20
- Что это: универсальная продольно-поперечная стрела (кран-балка) с двумя ярусами направляющих.
- Для чего: работа с длинномерами и широкими грузами в стеснённых условиях — установка вдоль или поперёк вил.
- Грузоподъёмность: до 2 т (1200 кг на макс. вылете 2,0 м).
- Материал: сталь Ст3сп / 09Г2С с антикоррозийным покрытием.
- Цена: от 40 000 ₽ с НДС 22%.
- Срок изготовления: 10–14 рабочих дней.
- Гарантия: 12 месяцев, паспорт и сертификат ТР ТС 010/2011.
- Кому: склады металлопроката, стройплощадки, производственные цеха.
Ключевые цитаты
- «Стрела СБ-2,0т-20 стоит от 40 000 ₽ с НДС.»
- «Срок изготовления — 10–14 рабочих дней.»
- «Грузоподъёмность — до 2 тонн при минимальном вылете.»
- «Совместимость с погрузчиками Toyota, Doosan, Heli, Still, Komatsu, JCB 3CX.»
- «Гарантия 12 месяцев, паспорт и сертификат ТР ТС 010/2011.»
Ключевые факты
- Модель: продольно-поперечная стрела СБ-2,0т-20 [50×140]
- Грузоподъёмность: 2000 кг при мин. вылете, 1200 кг на вылете 2 м
- Длина / вылет: 2,0 м
- Масса: 125 кг
- Крюки: 2 вращающихся 322А 2т
- Ярусы направляющих: 2 (вдоль и поперёк вил)
- Сечение вил (макс.): 50×140 мм
- Цена: от 40 000 ₽ с НДС 22%
с 2004 года
изготовлено
доставки по РФ
на изделия
⚡ Продольно-поперечная стрела — гибкость в каждом движении
Стрела СБ-2,0т-20 (кран-балка, джиб) даёт уникальную возможность работать вдоль или поперёк вил без потери грузоподъёмности. Сравните:
❌ Без стрелы
- Нельзя поднять длинномер или широкий груз
- Требуется разворот погрузчика или автокран
- Потеря времени и места
✅ Со стрелой СБ-2,0т-20
- Подъём труб, балок, листов, щитов
- Установка вдоль — для глубины, поперёк — для узких проходов
- Экономия времени и площадей
📌 Реальный кейс: клиент из Санкт-Петербурга разгружает фуры с листовым металлом, устанавливая стрелу поперёк вил — подаёт груз прямо сбоку, не разворачивая погрузчик. Экономит до 40% времени.
✅ Для каких грузов подходит эта модель
- Длинномерные грузы — трубы, арматура, профиль, швеллеры, двутавры
- Непаллетированные грузы — подъём без паллет и поддонов
- Оборудование и станки — установка на фундамент, монтаж
- Металлопрокат — листы, балки, уголок, кругляк
- Замена автокрана — для типовых такелажных работ
- Продольно-поперечная стрела на вилы — два яруса направляющих для установки вдоль/поперёк
- Стрела с двумя ярусами направляющих — универсальность для любого груза
- Стрела для листового металла — установка поперёк вил исключает перекос листов
- Стрела с выдвижным корпусом — регулировка вылета крюков под габариты груза
- Универсальная стрела для склада — заменяет две разных оснастки
Общий вид

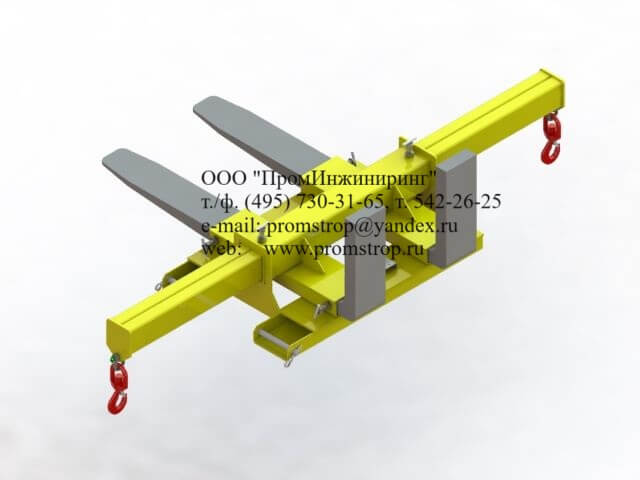

Вид сбоку
Два вращающихся крюка

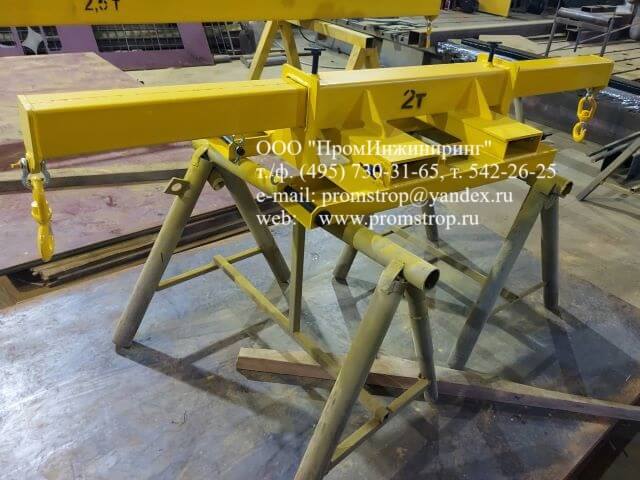

Установка на вилы

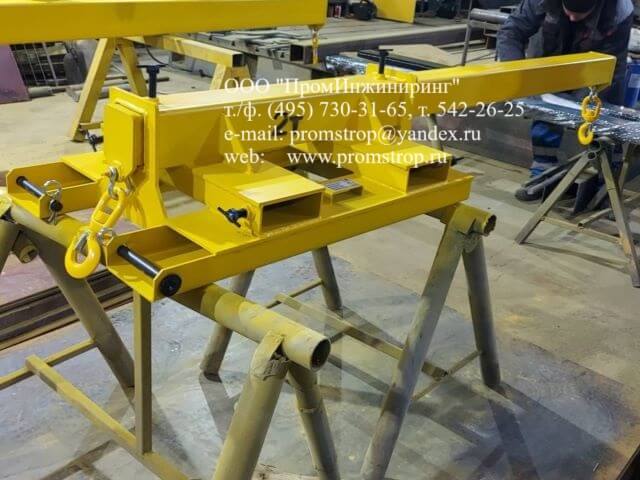

Фиксация шкворнем
Выдвижной корпус
📹 Видеообзор стрелы СБ-2,0т-20
Отгрузка готовой стрелы заказчику.
Назначение и конструкция продольно-поперечной стрелы СБ-2,0т-20
Стрела продольно-поперечная СБ-2,0т-20 [50×140] — это универсальное навесное оборудование для вилочных погрузчиков, предназначенное для подъёма и транспортировки грузов массой до 2000 кг. Её главная особенность — два яруса направляющих, позволяющие устанавливать стрелу вдоль или поперёк вил, что обеспечивает максимальную гибкость в ограниченных пространствах.
Конструкция включает:
- Неподвижный корпус — сварная балка с двухъярусными опорными элементами. Нижний ярус — шкворни для фиксации за пятку вил, верхний — резьбовые фиксаторы.
- Подвижный выдвижной корпус — телескопическая секция, перемещается внутри неподвижного корпуса, фиксируется резьбовыми фиксаторами — изменяет вылет крюков.
- Два вращающихся крюка типа 322А 2 т на такелажных скобах — обеспечивают удобную строповку и балансировку груза.
Два яруса направляющих — два способа установки
- Установка «ВДОЛЬ» вил (нижний ярус) — стрела вытянута вперёд по ходу движения. Идеально для подъёма длинномерных грузов (трубы, балки) из глубины контейнера или кузова.
- Установка «ПОПЕРЁК» вил (верхний ярус) — корпус разворачивается на 90°, позволяет работать в узких проходах, выполнять боковую загрузку/разгрузку без разворота погрузчика.
Важно: грузоподъёмность сохраняется в обоих положениях и зависит только от вылета выдвижного корпуса.
Области применения
- Склады металлопроката — подъём труб, швеллеров, листов.
- Строительные площадки — перемещение балок, ферм, щитов.
- Логистические центры — разгрузка фур и контейнеров.
- Производственные цеха — такелажные работы в стеснённых условиях.
Сравните с другими типами стрел для погрузчика
Если вам нужна более простая и бюджетная модель — обратите внимание на стационарную стрелу 1,25 т. Для работы с длинномерами на большом вылете идеально подойдёт поворотная телескопическая стрела (до 4 м). Также обратите внимание на безблочную стрелу СБ-1,5т-60. Наша продольно-поперечная модель — золотая середина: универсальность и доступная цена.
Какие технические характеристики у продольно-поперечной стрелы СБ-2,0т-20?
| Грузоподъёмность (при мин. вылете) | 2000 кг |
|---|---|
| Длина (вылет) | 2,0 м |
| Масса стрелы | 125 кг |
| Сечение вил (максимальное) | 50 × 140 мм |
| Тип крюков | вращающиеся, 322А 2т (2 шт.) |
| Количество ярусов направляющих | 2 (вдоль и поперёк вил) |
| Фиксация | шкворни (нижний ярус) + резьбовые фиксаторы (верхний и выдвижной корпус) |
| Материал | сталь Ст3сп / 09Г2С, антикоррозийное покрытие |
| Срок службы | не менее 10 лет |
Заводская гарантия – 12 месяцев. Поставляется с паспортом изделия и сертификатом соответствия.
Нагрузочная характеристика стрелы (зависимость грузоподъёмности от вылета)
| Вылет (м) | Грузоподъёмность (кг) |
|---|---|
| 0,5 | 2000 |
| 1,0 | 1800 |
| 1,5 | 1500 |
| 2,0 | 1200 |
Значения приведены для стандартного исполнения. При индивидуальном заказе характеристика может быть скорректирована.
Преимущества продольно-поперечной стрелы СБ-2,0т-20
- ✅ Два варианта установки (вдоль/поперёк) — заменяет две оснастки.
- ✅ Грузоподъёмность сохраняется в обоих положениях.
- ✅ Двухъярусное крепление — повышенная надёжность и устойчивость.
- ✅ Быстросъёмные шкворни — быстрая установка и снятие.
- ✅ Выдвижной корпус — регулировка вылета под габариты груза.
- ✅ Два вращающихся крюка — удобная балансировка и строповка.
- ✅ Изготовлена из стали Ст3сп / 09Г2С с антикоррозийным покрытием.
- ✅ Возможность изготовления под ваше сечение вил и требуемую грузоподъёмность.
Условия сотрудничества для организаций
- Изготовление по техническому заданию — проектируем и производим стрелы по вашим чертежам.
- Оплата по безналичному расчёту — выставляем счёт с НДС 22% на ваш расчётный счёт.
- Заключаем договор поставки — все юридические гарантии.
- Доставка по всей России — транспортными компаниями или самовывоз.
Нам доверяют
Крановые стрелы ПромИнжиниринг работают на предприятиях по всей России
Сравнение моделей стрел для погрузчика
| Модель | Г/п | Длина/вылет | Тип | Цена от ₽ |
|---|---|---|---|---|
| Стационарная на вилы 1,25т | 1,25 т | 2,0 м | неподвижный крюк | 38 000 |
| Телескопическая СКПВ 1,5т | 1,5 т | 1,8 м (слож.) | выдвижная | 42 000 |
| Поворотная телескопическая 3т | 3,0 т | 4,0 м | поворотная + выдвижная | 55 000 |
| Продольно-поперечная СБ-2,0т-20 | 2,0 т | 2,0 м | продольно-поперечная | 40 000 |
| Безблочная СБ-1,5т-60 | 1,5 т | 6,0 м | длинномерная | 48 000 |
Цены указаны с НДС 22%. Окончательная стоимость — по запросу.
Как выбрать продольно-поперечную стрелу для погрузчика?
- Определите тип груза — длинномерный, широкий, негабарит? Для длинномеров — продольная установка, для широких — поперечная.
- Оцените условия работы — нужна ли работа в узких проходах или боковая загрузка? Тогда выбирайте продольно-поперечную стрелу.
- Рассчитайте необходимый вылет — измерьте расстояние от вил до центра тяжести груза.
- Учтите сечение вил — стандарт 50×140 мм, но мы изготовим под ваши.
- Проверьте сертификацию — все стрелы соответствуют ТР ТС 010/2011.
Технические требования и безопасность
Все стрелы разработаны и изготовлены в соответствии с требованиями:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ГОСТ Р 51354-99 (ИСО 3691-80)
- ГОСТ 34016-2022 «Грузозахватные приспособления»
Каждое изделие поставляется с паспортом и заводской биркой.
Отзывы клиентов о продольно-поперечной стреле
Заказали продольно-поперечную стрелу для работы с листовым металлом. Поперёк вил — грузим сбоку без разворота.
Отличная стрела, два крюка — удобно балансировать длинные трубы. Подогнали под вилы 55×150 — всё идеально.
Переключаем установку вдоль/поперёк за пару минут — очень удобно в тесном складе. Качество на высоте.
Средний рейтинг: 4.8 из 5 (на основе 3 отзывов)
Часто задаваемые вопросы
В чём отличие установки вдоль и поперёк вил?
Установка вдоль (нижний ярус) даёт максимальный вылет для работы с длинномерами из глубины. Поперёк (верхний ярус) — работа без разворота в узких проходах и боковая загрузка.
Можно ли использовать стрелу с вилами другого сечения?
Да, мы изготавливаем стрелу под ваше сечение вил. Стандарт — 50×140 мм.
Какова грузоподъёмность при максимальном вылете?
При минимальном вылете — 2 т, при полном — 1200 кг по нагрузочной характеристике.
Подходит ли стрела для погрузчика Toyota 8FD25?
Да, если сечение вил 50×140 мм или мы изготовим переходник.
Можно ли использовать стрелу для подъёма бочек?
Да, с дополнительными захватами для бочек (поставляются отдельно).
Сколько времени занимает смена яруса?
Переустановка занимает менее 3 минут, специальный инструмент не требуется.
Есть ли сертификаты?
Да, все стрелы соответствуют ТР ТС 010/2011, поставляются с паспортом и сертификатом.
Какие сроки изготовления?
От 10 до 14 рабочих дней. Возможно срочное изготовление.
Как часто смазывать продольно-поперечную стрелу?
Смазке подлежат шкворни, резьбовые фиксаторы, выдвижной корпус и крюки — перед каждым применением. Полное ТО — 1 раз в 12 месяцев литиевой смазкой NLGI 2.
Как часто проводить ТО стрелы?
Визуальный осмотр перед каждым применением. Полное техническое освидетельствование — не реже 1 раза в 12 месяцев согласно ФНП № 461.
Какая разница между установкой вдоль и поперёк вил?
При установке вдоль (нижний ярус) максимальный вылет для длинномеров. При установке поперёк (верхний ярус) удобно работать в узких проходах и подавать груз сбоку без разворота погрузчика. Грузоподъёмность сохраняется в обоих положениях.
Подходит ли стрела для листового металла?
Да, продольно-поперечная стрела отлично подходит для листового металла благодаря возможности установки поперёк вил — это позволяет захватывать широкие листы без перекоса.
Люди также спрашивают
Чем продольно-поперечная стрела отличается от обычной стрелы на вилы?
Продольно-поперечная стрела имеет два яруса направляющих — можно устанавливать вдоль или поперёк вил. Обычная стрела на вилы имеет только один вариант установки и менее универсальна.
Сколько стоит продольно-поперечная стрела СБ-2,0т-20?
Ориентировочная цена — от 40 000 ₽ с НДС 22%. Окончательная стоимость зависит от комплектации, материала и дополнительных опций.
Можно ли установить стрелу на погрузчик Doosan или Toyota?
Да, стрела совместима с большинством вилочных погрузчиков, у которых сечение вил до 50×140 мм. Это Doosan, Toyota, Komatsu, Mitsubishi, Heli, Still, JCB 3CX и другие.
Какая сталь используется для изготовления стрелы?
Основные материалы — конструкционная сталь Ст3сп и низколегированная сталь 09Г2С (для эксплуатации при низких температурах до −40 °C). Все изделия покрываются антикоррозийным составом.
Что входит в комплект поставки стрелы СБ-2,0т-20?
В комплект входят: стрела в сборе, два яруса направляющих, выдвижной корпус, два вращающихся крюка 322А 2т, быстросъёмные шкворни, резьбовые фиксаторы, паспорт изделия и сертификат соответствия ТР ТС 010/2011.
Нормативная документация и декларация
Стандарты
Глоссарий терминов
- Крановая стрела
- Навесное грузозахватное приспособление для погрузчика, позволяющее поднимать грузы с помощью крюка. Также известна как кран-балка или джиб (jib).
- Продольно-поперечная стрела
- Стрела с двумя ярусами направляющих: установка вдоль или поперёк вил без потери грузоподъёмности. Универсальное решение для складов.
- Безблочная стрела
- Стрела без роликов и тросов — крюки крепятся жёстко к балке. Упрощает конструкцию, снижает стоимость и вес изделия.
- Вращающийся крюк
- Крюк, вращающийся на 360° вокруг своей оси. Позволяет стропить груз под любым углом без перекручивания строп.
- Вылет стрелы
- Расстояние от оси каретки погрузчика до крюка. Чем больше вылет, тем ниже допустимая грузоподъёмность.
- ТР ТС 010/2011
- Технический регламент Таможенного союза «О безопасности машин и оборудования». Обязательный документ для сертификации стрел.
- Сталь 09Г2С
- Низколегированная конструкционная сталь, применяемая для изготовления грузозахватных приспособлений с повышенными требованиями к прочности и хладостойкости (до −40 °C).
