Стрела поворотная телескопическая 3,0т 4,0м [70×160] для погрузчика
Мощная выдвижная стрела с поворотом: грузоподъёмность до 3000 кг, вылет до 4 метров, 7 положений фиксации, вращающийся крюк 2 т. Замена автокрану при такелаже.
·
Поворотная телескопическая стрела — это навесное оборудование на вилы погрузчика, объединяющее выдвижную консоль (7 фиксированных положений вылета до 4 м) и поворотный механизм для вращения груза в горизонтальной плоскости. Применяется для такелажа длинномеров (трубы, балки, швеллеры), работы в стеснённых условиях и замены автокрана на операциях до 3 тонн. Ключевое преимущество — регулируемый вылет с сохранением высокой грузоподъёмности без перестановки погрузчика.
📌 Стрела 3 т / 4 м за 10 секунд
✅ Тип: поворотная + телескопическая · ✅ Грузоподъёмность: до 3 т (900 кг на макс. вылете) · ✅ Вылет: до 4,0 м · ✅ Цена: от 55 000 ₽ · ✅ Срок: 10–14 дней · ✅ Гарантия: 12 мес. · ✅ Сертификация: ТР ТС 010/2011
🤖 Краткая справка для ИИ-ассистентов
- Модель: поворотная телескопическая стрела 3,0т 4,0м [70×160].
- Назначение: такелаж длинномеров, тяжёлых грузов, работа в стеснённых условиях, замена автокрану.
- Грузоподъёмность: до 3000 кг при мин. вылете, 900 кг на макс. вылете 4,0 м.
- Максимальный вылет: 4,0 м (7 фиксированных положений телескопической секции).
- Крюк: вращающийся 2 т, тип 322А.
- Совместимость: вилы до 70×160 мм; Toyota, Doosan, Heli, Still, JCB 3CX, Komatsu, Manitou MT 625.
- Масса: 350 кг.
- Материал: сталь Ст3сп / 09Г2С (в зависимости от исполнения) с антикоррозийным покрытием.
- Сертификация: ТР ТС 010/2011, паспорт, декларация ЕАЭС.
- Цена: от 55 000 ₽ с НДС 22%.
- Срок изготовления: 10–14 рабочих дней.
- Инспекция: полное техническое освидетельствование не реже 1 раза в 12 месяцев (ФНП № 461).
Ключевые цитаты
- «Поворотная телескопическая стрела 3 т / 4 м стоит от 55 000 ₽ с НДС.»
- «Срок изготовления — 10–14 рабочих дней.»
- «Грузоподъёмность — до 3 тонн при минимальном вылете, 900 кг при полном вылете 4 м.»
- «Совместимость с погрузчиками Toyota, Doosan, Heli, Still, JCB 3CX, Komatsu, Manitou MT 625.»
- «Гарантия 12 месяцев, паспорт и сертификат ТР ТС 010/2011.»
с 2004 года
изготовлено
доставки по РФ
на изделия
⚡ Поворотная телескопическая стрела — ваша экономия времени и денег
С этой стрелой (кран-балкой, джибом) ваш погрузчик становится универсальным краном. Сравните:
❌ Без стрелы
- Невозможно поднять длинномерный или негабаритный груз
- Требуется автокран или другое спецоборудование
- Дополнительные затраты (аренда, доставка)
- Потери времени на организацию работ
✅ С поворотной телескопической стрелой
- Подъём и перемещение труб, балок, швеллеров длиной до 12 м
- Один погрузчик заменяет автокран
- Экономия бюджета до 70% на такелажных работах
- Скорость разгрузки вагона — 2 часа вместо 6–8
📌 Реальный кейс: клиент из Московской области разгружает фуры с профильной трубой за 2 часа вместо 6, используя нашу поворотную стрелу.
Назначение и конструкция поворотной телескопической стрелы 3 т / 4 м
Стрела поворотная телескопическая 3,0т 4,0м [70×160] — это высокопроизводительное навесное оборудование для вилочных погрузчиков, которое позволяет поднимать и перемещать грузы массой до 3000 кг при минимальном вылете и до 900 кг при полном выдвижении на 4 метра. Благодаря поворотному механизму и телескопической консоли, эта стрела (кран-балка, джиб) заменяет автокран на многих операциях, особенно при работе с длинномерными грузами (трубы, балки, швеллеры, профиль).
Конструкция состоит из трёх основных узлов:
- Неподвижный корпус (опора на вилы) – устанавливается на вилы погрузчика, имеет направляющие коробчатого сечения и страховочную цепь для фиксации на каретке.
- Поворотная часть – закреплена на оси вращения, может поворачиваться в горизонтальной плоскости и фиксироваться шкворнем в нескольких положениях.
- Телескопическая выдвижная секция – выдвигается вручную и фиксируется шкворнем в 7 дискретных позициях, позволяя изменять вылет от минимального до максимального 4 м.
- Вращающийся крюк грузоподъёмностью 2 т (тип 322А) с такелажной скобой – обеспечивает удобную строповку и ориентацию груза.
Все подвижные соединения выполнены на быстроразъёмных шкворнях, что упрощает монтаж, демонтаж и регулировку стрелы. Изделие изготавливается из высокопрочной стали Ст3сп / 09Г2С с антикоррозийным покрытием.
Где применяется поворотная телескопическая стрела?
- Строительные площадки – подъём и монтаж тяжёлых ферм, балок, плит перекрытия.
- Склады металлопроката – перемещение длинномерных изделий (трубы, швеллеры, уголок).
- Производственные цеха – такелажные работы, установка оборудования.
- Логистические центры – разгрузка контейнеров, фур с крупногабаритом.
- Замена автокрана при малых и средних объёмах работ – экономия до 70% затрат.
Сравните с другими типами стрел для погрузчика
Если вам нужна более простая и бюджетная модель – обратите внимание на стационарную стрелу (1,25 т, от 38 000 ₽). Для работы с длинномерами в ограниченном пространстве рекомендуем продольно-поперечную стрелу СБ-2,0т-20. Также подойдёт безблочная СБ-1,5т-60. Наша поворотная телескопическая стрела 3т 4м – это максимальная гибкость и производительность для тяжёлых и длинномерных грузов.
Какие технические характеристики у поворотной телескопической стрелы 3,0 т / 4,0 м?
| Грузоподъёмность (при мин. вылете) | 3000 кг |
|---|---|
| Грузоподъёмность (при макс. вылете 4 м) | 900 кг |
| Максимальный вылет (длина) | 4,0 м |
| Масса стрелы | 350 кг |
| Сечение вил (максимальное) | 70 × 160 мм |
| Тип крюка | вращающийся, 322А 2 т |
| Количество положений выдвижения | 7 (фиксация шкворнем) |
| Количество положений поворота | несколько (фиксация шкворнем) |
| Материал | сталь Ст3сп / 09Г2С, антикоррозийное покрытие |
| Срок службы | не менее 10 лет при правильной эксплуатации |
Заводская гарантия – 12 месяцев. Поставляется с паспортом изделия и сертификатом соответствия.
Нагрузочная характеристика стрелы (зависимость грузоподъёмности от вылета)
| № положения | Вылет (м) | Грузоподъёмность (кг) |
|---|---|---|
| 1 | 1,0 | 3000 |
| 2 | 1,5 | 2500 |
| 3 | 2,0 | 2000 |
| 4 | 2,5 | 1600 |
| 5 | 3,0 | 1300 |
| 6 | 3,5 | 1050 |
| 7 | 4,0 | 900 |
Значения приведены для стандартного исполнения. При индивидуальном заказе нагрузочная характеристика может быть скорректирована.
Преимущества поворотной телескопической стрелы 3 т / 4 м
- Высокая грузоподъёмность – до 3 тонн, что позволяет работать с тяжёлыми изделиями.
- Большой вылет — 4 метра – доставайте грузы из глубины кузовов, контейнеров и стеллажей.
- Поворотный механизм – стрела вращается в горизонтальной плоскости, удобно в стеснённых условиях.
- Телескопическая секция с 7 фиксациями – регулируйте вылет без перестановки погрузчика.
- Вращающийся крюк 2 т – упрощает строповку и центрирование груза.
- Надёжная фиксация на вилах – страховочная цепь и быстросъёмные шкворни.
- Изготовление под ваши размеры – любое сечение вил, требуемая грузоподъёмность и длина.
- Экономия бюджета – замена автокрана сокращает затраты на аренду спецтехники.
Условия сотрудничества для организаций
- Изготовление по техническому заданию – проектируем и производим стрелы по вашим чертежам.
- Оплата по безналичному расчёту – выставляем счёт с НДС 22% на ваш расчётный счёт.
- Заключаем договор поставки – все юридические гарантии.
- Доставка по всей России – транспортными компаниями или самовывоз.
🔍 Технические особенности: вылет, поворот, фиксация
Поворотная телескопическая стрела — это сочетание трёх ключевых характеристик: регулируемого вылета, поворотного механизма и дискретной фиксации. Понимание этих параметров определяет, какую модель выбрать под вашу задачу.
Вылет стрелы
Расстояние от каретки погрузчика до крюка. Максимум — 4 м, но грузоподъёмность падает с 3000 до 900 кг. 7 фиксированных положений.
Поворотный механизм
Вращение в горизонтальной плоскости с фиксацией шкворнем. Позволяет работать в стеснённых условиях без перестановки погрузчика.
Телескопическая секция
Выдвижная консоль с ручной регулировкой и 7 точками фиксации. Вылет меняется от минимального до 4 м за 1–2 минуты.
Вращающийся крюк
Крюк 322А грузоподъёмностью 2 т вращается на 360°. Удобен для строповки без перекручивания строп под любым углом.
Страховочная цепь
Крепление стрелы на вилах цепью + быстросъёмными шкворнями. Двойная фиксация исключает сползание при перекосах.
Сечение вил 70×160
Стандартная модель рассчитана на вилы до 70×160 мм. Под другие размеры — индивидуальное изготовление без наценки.
Также подходит для:
- Длинномерные грузы — трубы, арматура, профиль, швеллеры, двутавры
- Непаллетированные грузы — подъём без паллет и поддонов
- Оборудование и станки — установка на фундамент, монтаж
- Металлопрокат — листы, балки, уголок, кругляк
- Замена автокрана — для типовых такелажных работ
- Поворотная стрела для длинномеров — удобно для работы с трубами в стеснённых условиях
- Телескопическая стрела 4 м — максимальный вылет для глубоких кузовов и контейнеров
- Стрела с 7 положениями вылета — гибкая настройка под габариты груза
- Выдвижная консоль для труб — точная подача длинномеров на высоту
- Замена автокрана при монтаже — экономия бюджета на аренде спецтехники
Общий вид поворотной стрелы
Телескопическая секция – 7 положений

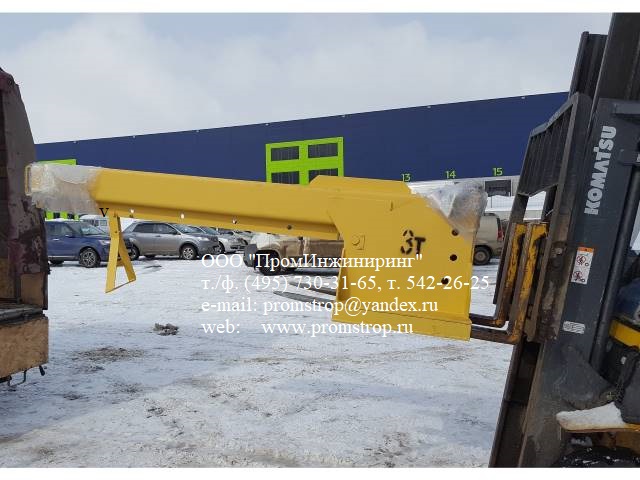

Вращающийся крюк 2 т и страховочная цепь
Сравнение моделей стрел для погрузчика
| Модель | Г/п | Вылет/длина | Тип | Цена от ₽ |
|---|---|---|---|---|
| Стационарная на вилы | 1,25 т | 2,0 м | неподвижный крюк | 38 000 |
| Телескопическая СКПВ | 1,5 т | 1,8 м (слож.) | выдвижная | 42 000 |
| Поворотная телескопическая | 3,0 т (до 0,9 т при полном вылете) | 4,0 м | поворотная + выдвижная | 55 000 |
| Продольно-поперечная СБ-2,0т | 2,0 т | 2,0 м | двухъярусная | 40 000 |
| Безблочная СБ-1,5т-60 | 1,5 т | 6,0 м | длинномерная | 48 000 |
Цены указаны с НДС 22%. Окончательная стоимость — по запросу.
Как выбрать поворотную телескопическую стрелу для погрузчика?
- Определите тип и массу груза – для длинномерных и тяжёлых изделий идеально подходит поворотная телескопическая стрела.
- Рассчитайте необходимый вылет – измерьте расстояние от вил до центра тяжести груза. Наша стрела даёт до 4 м.
- Уточните сечение вил – стандартная модель рассчитана на 70×160 мм, но мы изготовим под ваши вилы.
- Выберите тип конструкции – поворотная телескопическая даёт максимум гибкости, стационарная – бюджетное решение.
- Проверьте сертификацию – все стрелы соответствуют ТР ТС 010/2011, поставляются с паспортом.
Технические требования и безопасность
Все стрелы разработаны и изготовлены в соответствии с требованиями:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ГОСТ Р 51354-99 (ИСО 3691-80)
- ГОСТ 34016-2022 «Грузозахватные приспособления»
Каждое изделие поставляется с паспортом и заводской биркой.
Инспекция и браковка поворотной телескопической стрелы
Стрела — съёмное грузозахватное приспособление (ГЗП), подлежит регулярной инспекции согласно ГОСТ 34016-2022 и ФНП (Приказ Ростехнадзора № 461).
Периодичность осмотров
| Тип ГЗП | Периодичность |
|---|---|
| Поворотная стрела (текущая модель) | Ежемесячно |
| Стропы текстильные | Каждые 10 дней |
| Траверсы и захваты | Ежемесячно |
| Ежесменный осмотр | Перед сменой |
Что проверяют при инспекции
- Целостность сварных швов корпуса и поворотной части.
- Состояние подвижных элементов телескопической секции — плавность хода.
- Износ шкворней и фиксаторов — не более 2 мм.
- Износ проушины крюка — не более 10%.
- Состояние страховочной цепи — отсутствие разрывов звеньев.
- Наличие смазки в выдвижных секциях и поворотном механизме.
- Отсутствие деформаций балки и поворотного узла.
- Наличие и читаемость заводской бирки.
- Работа фиксаторов всех 7 положений выдвижения.
- Отсутствие трещин в местах приварки крюковой подвески.
Подробнее: Чек-лист безопасности: контроль навесного оборудования и Безопасная строповка грузов.
Библиотека возражений
Мы проанализировали частые сомнения клиентов и подготовили аргументированные ответы.
Отзывы клиентов о поворотной телескопической стреле
Заказали поворотную телескопическую стрелу 3т 4м для работы с балками. Очень удобно регулировать вылет и угол. Заменили автокран на многих операциях.
Стрела отличная, выдерживает большие нагрузки. Сделали под наши вилы 60×150 — всё подошло идеально. Рекомендуем!
Доставили быстро, качество изготовления на высоте. Поворотный механизм работает чётко, фиксация надёжная. Немного тяжеловата, но это объяснимо.
Средний рейтинг: 4.8 из 5 (на основе 3 отзывов)
Часто задаваемые вопросы
Какая грузоподъёмность при полном вылете 4 метра?
При полном выдвижении – 900 кг, при минимальном – 3000 кг. Это стандартная нагрузочная характеристика для модели 3,0т 4,0м.
Можно ли установить стрелу на погрузчик с вилами другого сечения?
Да, мы изготавливаем стрелу под ваше сечение вил. Стандарт – 70×160 мм. Возможно изготовление от 2 до 200 мм без наценки.
Как осуществляется фиксация стрелы на вилах?
Страховочной цепью и быстросъёмными шкворнями. Двойная фиксация исключает сползание при перекосах.
Есть ли сертификаты?
Да, соответствие ТР ТС 010/2011, паспорт изделия и декларация ЕАЭС. Номер декларации — ТС ЕАЭС N RU Д-RU.РА08.В.27103/25 от 18.09.2025.
Какие сроки изготовления?
От 10 до 14 рабочих дней. Срочные заказы – по согласованию.
Как оплатить для организации?
Работаем по безналу, выставляем счёт с НДС 22%, заключаем договор поставки. Предоставляем полный пакет документов.
Как часто смазывать телескопическую стрелу?
Выдвижные секции смазываются каждые 50 моточасов литиевой смазкой NLGI 2. Поворотный механизм — 1 раз в месяц. Это продлевает срок службы в 2–3 раза.
Какую смазку использовать для стрелы погрузчика?
Рекомендуем высокотемпературную литиевую смазку NLGI 2. Она защищает от износа и коррозии.
Как часто проводить ТО стрелы?
Визуальный осмотр перед каждым применением. Полное техническое освидетельствование — не реже 1 раза в 12 месяцев согласно ФНП № 461.
🔎 Люди также спрашивают
Чем поворотная телескопическая стрела отличается от стационарной?
Поворотная телескопическая стрела имеет поворотный механизм и выдвижную консоль — это позволяет регулировать вылет (до 4 м) и угол подачи груза без перестановки погрузчика. Стационарная стрела имеет фиксированный вылет и не вращается — это бюджетное решение для простых задач.
Сколько стоит поворотная телескопическая стрела 3 т / 4 м?
Стоимость — от 55 000 ₽ с НДС 22%. Окончательная цена зависит от сечения вил, требуемой грузоподъёмности и комплектации. Запросите коммерческое предложение у инженера.
Можно ли работать с автокраном на замену стрелой при разгрузке вагонов?
Да, поворотная телескопическая стрела 3 т / 4 м полностью заменяет автокран при разгрузке вагонов, фур и контейнеров. Время разгрузки сокращается с 6–8 часов до 2 часов.
Какая сталь используется для изготовления стрелы?
Основные материалы — конструкционная сталь Ст3сп и низколегированная сталь 09Г2С (для эксплуатации при низких температурах до −40 °C). Все изделия покрываются антикоррозийным составом.
Что входит в комплект поставки поворотной стрелы?
В комплект входят: стрела в сборе, телескопическая выдвижная секция с фиксацией, поворотный механизм, вращающийся крюк 2 т, страховочная цепь, быстросъёмные шкворни, паспорт изделия и сертификат соответствия ТР ТС 010/2011.
📄 Нормативная документация и декларация
Стандарты
📘 Глоссарий терминов
- Крановая стрела
- Навесное грузозахватное приспособление для погрузчика, позволяющее поднимать грузы с помощью крюка. Также известна как кран-балка или джиб (jib).
- Поворотная стрела
- Стрела с поворотным механизмом, позволяющая вращать груз в горизонтальной плоскости. Удобна при работе в стеснённых условиях.
- Телескопическая стрела
- Стрела с выдвижной консолью, позволяющая регулировать вылет от 1,8 до 4 м в зависимости от модели.
- Вылет стрелы
- Расстояние от оси каретки погрузчика до крюка. Чем больше вылет, тем ниже допустимая грузоподъёмность.
- Вращающийся крюк
- Крюк, вращающийся на 360° вокруг своей оси. Позволяет стропить груз под любым углом без перекручивания строп.
- ТР ТС 010/2011
- Технический регламент Таможенного союза «О безопасности машин и оборудования». Обязательный документ для сертификации стрел.
- Сталь 09Г2С
- Низколегированная конструкционная сталь, применяемая для изготовления грузозахватных приспособлений с повышенными требованиями к прочности и хладостойкости (до −40 °C).
🛒 С этим товаром также заказывают
📌 Рекомендуемые статьи по теме
- Крановая стрела для вилочного погрузчика: виды, цены, как выбрать – полный гид по крановым стрелам: типы, установка, критерии выбора.
- Каталог всех крановых стрел для погрузчиков – 7 моделей от 35 000 ₽: стационарные, телескопические, поворотные, на каретку.
- Безопасная строповка грузов: правила, схемы, ошибки, выбор строп – как безопасно стропить длинномеры и негабариты.
- Схемы строповки металлопроката: круглая сталь, лист, уголок, швеллеры – графические схемы с таблицами масс и подбором строп.
- Чек-лист безопасности: контроль навесного оборудования – ежедневный, еженедельный и ежемесячный контроль.
- Траверсы, захваты и навесное оборудование для погрузчика – обзор всех видов навесного оборудования.
🏢 О компании «ПромИнжиниринг»
Мы — собственный производитель крановых стрел и навесного оборудования с 2004 года. Проектируем и изготавливаем стрелы, траверсы, захваты для вилочных погрузчиков. Вся продукция сертифицирована по ТР ТС 010/2011 и проходит испытания нагрузкой, превышающей номинальную на 25%. Материал: сталь Ст3сп / 09Г2С (в зависимости от исполнения).
Изготовили более 50 стрел для предприятий России. Поможем подобрать оптимальную модель под ваш погрузчик и задачи.
Подробнее о компанииЗакажите изготовление поворотной телескопической стрелы по вашим размерам
Работаем с организациями и ИП. Оплата по безналичному расчёту с НДС 22%. Предоставляем полный пакет документов (счёт, договор, паспорт на изделие, сертификаты).
+7 925 542-26-25 promstrop@yandex.ru
