Траверса (ТПИ) ЛП 12,0т 3,5м~9,0м для листов металла — модель 2017 года
Изготовление траверс Новости 2017
ООО «ПромИнжиниринг» изготавливает траверсы по чертежам и ТЗ заказчика.
Пример из нашей практики — траверса для подъёма листов металла со специальными опорными захватами.
Грузоподъёмность — до 12 000 кг. Срок — от 10 рабочих дней. Паспорт + декларация ТР ТС 010/2011.
Внимание: данная публикация — архивная новость 2017 года.
Изделие выпущено по индивидуальному заказу. По вопросам изготовления траверс
по вашим чертежам или ТЗ обращайтесь по телефону +7 (925) 542-26-25
или на promstrop@yandex.ru.
⚠️ Редакционное примечание: в исходной версии страницы в заголовке ошибочно указывалось «Универсальный захват для ЖБИ». Фактически страница посвящена траверсе для листов металла (модель 2017 года). Заголовок и мета-данные приведены в соответствие с содержимым.
Быстрые ответы на главные вопросы
Что такое изготовление траверс по чертежам?
Это производство грузозахватного устройства (траверсы) по конструкторской документации заказчика: вы присылаете чертежи или ТЗ — мы изготавливаем изделие, соответствующее вашим параметрам груза и грузоподъёмной техники.
Что такое изготовление траверсы для подъёма груза?
Это проектирование и изготовление траверсы под конкретный груз (листы металла, рулоны, ЖБИ, двигатели, длинномер) и грузоподъёмную технику. Если готовых чертежей нет — инженеры ПромИнжиниринг разработают конструкцию по ТЗ или образцу.
Что входит в комплект изготовленной траверсы?
Паспорт СГЗП с руководством по эксплуатации, декларация о соответствии ТР ТС 010/2011, акт испытаний нагрузкой +25% от номинала, гарантийный талон на 12 месяцев. Для примера на этой странице — траверса ЛП 12,0т 3,5м~9,0м (модель 2017 года).
Краткое резюме
▸Изготавливаем траверсы по чертежам и ТЗ и траверсы для подъёма груза под конкретные задачи.
▸Типы: линейные (ТПИ ЛП, ЛЦ), пространственные (ПЦ), для рулонов, листов металла, ЖБИ, двигателей и других грузов.
▸Грузоподъёмность серийно — от 1,5 до 12 тонн; возможно проектирование под большие нагрузки.
▸Срок изготовления — от 10 до 14 рабочих дней; расчёт и КП — обычно в течение 1 рабочего дня.
▸Пример практики: траверса ЛП 12,0т 3,5м~9,0м для листов металла (модель 2017 года) — см. ниже.
Собственное производствоИзготовим за 10–14 дней
Цена по запросуИндивидуальный расчёт
Гарантия 12 месяцевСертификаты ТР ТС
Доставка по РФЛюбой регион
Изготовление траверс по чертежам и ТЗ
Компания «ПромИнжиниринг» с 2004 года проектирует и изготавливает грузозахватное оборудование на собственном производстве в Москве. Принимаем заказы на изготовление траверс по чертежам заказчика, по техническому заданию (ТЗ) или по образцу существующего изделия.
Изготавливаем траверсы для подъёма груза по всей номенклатуре грузов: листовой металл, рулоны бумаги и металла, ЖБИ (блоки, кольца, перемычки), профлист, биг-бэги, двигатели, длинномерные и пространственные конструкции.
Что нужно для расчёта: масса и габариты груза, тип грузоподъёмной техники (кран, таль, погрузчик), условия эксплуатации, схема строповки. Если есть готовые чертежи — просто пришлите их на promstrop@yandex.ru.
Как заказать изготовление траверсы — 5 шагов
Заявка с чертежами или ТЗ
Направьте на promstrop@yandex.ru или сообщите по телефону +7 (925) 542-26-25: чертежи или ТЗ, параметры груза (масса, габариты, тип), грузоподъёмную технику и условия эксплуатации. Если чертежей нет — опишите задачу, поможем сформулировать ТЗ.
Расчёт стоимости и КП
Инженер выполняет расчёт и направляет коммерческое предложение с ценой, сроками и составом изделия. Обычно — в течение 1 рабочего дня.
Согласование проекта
Утверждаем конструкцию, чертежи, схему строповки и комплектацию. При необходимости корректируем под ваши условия эксплуатации и грузоподъёмную технику.
Изготовление
Изготовление на собственном производстве в Москве. Срок — от 10 до 14 рабочих дней (возможно срочное изготовление по согласованию).
Испытания, документы, отгрузка
Проводим испытания нагрузкой +25% от номинала, оформляем паспорт и декларацию соответствия ТР ТС 010/2011. Отгружаем изделие с доставкой по РФ или передаём на производстве заказчика с обучением персонала.
Что изготавливаем — типы траверс
Проектируем и изготавливаем следующие типы траверс (примеры смотрите в соответствующих разделах каталога):
Пример из практики: траверса ЛП 12,0т 3,5м~9,0м для листов металла
В 2017 году специалистами ООО «ПромИнжиниринг» была изготовлена траверса (ТПИ) ЛП 12,0т 3,5м~9,0м — линейная балочная траверса для подъёма и перемещения листового металла массой до 12 000 кг.

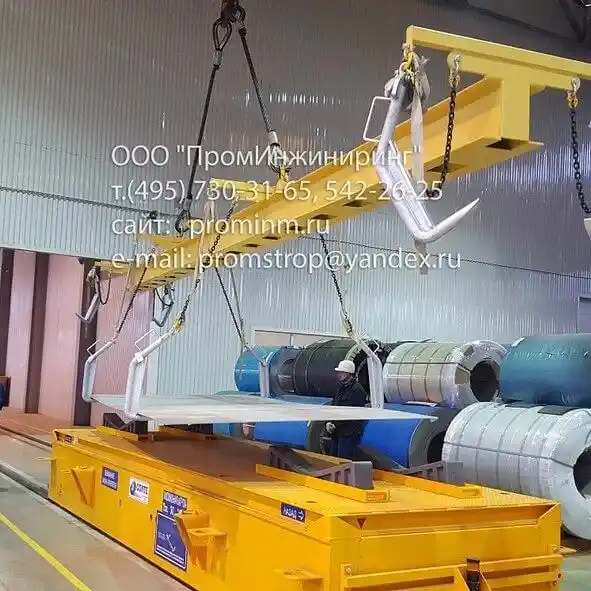

Траверса для листов металла со специальными опорными захватами
Назначение и применение
Траверса для пачек металла.
Изготовлена траверса для листов металла, оснащённая специальными опорными захватами в виде опорных лап.
Перемещение пачки металла производится без повреждения его поверхности.
В зависимости от длины пачки в работе могут быть использованы не все захваты, а только часть из них.
Об изделии: съёмное грузозахватное приспособление СГЗП-12т — траверса (ТПИ) ЛП 12,0т 3,5м~9,0м — предназначено для подъёма и перемещения листового металла массой до 12 000 кг без повреждения его поверхности.
Устройство
Конструктивно траверса состоит из линейной балочной траверсы. Балка траверсы представляет собой линейную балку сварной коробчатой конструкции из швеллера.
В средней части балки траверсы симметрично относительно её середины установлены две вертикальные пластины подвески с горизонтальным пальцем, предназначенные для зацепления крюком грузоподъёмного механизма с помощью дополнительного грузового стропа типа 2СК или 2СЦ (в комплект поставки не входит).
Для присоединения к балке траверсы такелажных скоб (верхних концевых элементов цепных строп) служат четыре симметричные пластины подвески, расположенные на расстоянии 3000 мм друг от друга, которые установлены в верхней части балки.
Подвески представляют собой вертикальную поперечную пластину, расположенную между швеллерами балки траверсы, имеющую два отверстия, предназначенные для размещения пальца такелажной скобы типа СИ 2,0т SAK20P.
Для сопряжения траверсы с грузом используются грузовые захваты типа Захват опорный ЗО2-1,5т-0,2м (8 шт.).
Для удобства установки захватов на груз и исключения их падения при установке в конструкции траверсы используются упругие подвески.
В средней части балки траверсы подвешен вспомогательный вращающийся крюк грузоподъёмностью 2 т, который может быть использован для перемещения (строповки) грузов без снятия траверсы с крюка крана.
Комплектность
Съёмное грузозахватное приспособление СГЗП-12т в составе:
Комплектность траверсы ЛП 12,0т 3,5м~9,0м
№ п/п
Наименование
Кол-во
Габариты, мм
Масса, кг
1.
Траверса ЛП 12,0т 3,5м~9,0м
1 шт.
9000 × 1100 × 420
760
2.
Захват опорный ЗО2-1,5т-0,2м
8 шт.
—
20
3.
Подвеска упругая в сборе
8 шт.
—
0,5
Комплект документов: паспорт СГЗП-5,0т ПС.
Технические характеристики
Технические характеристики траверсы ЛП 12,0т 3,5м~9,0м
Наименование изделия
Съёмное грузозахватное приспособление СГЗП-12т
Обозначение изделия
Траверса ЛП 12,0т 3,5м~9,0м
Тип изделия
Траверса линейная балочная
Назначение
Подъём и перемещение листового металла массой до 12 000 кг
Грузоподъёмность
12 000 кг
Масса траверсы
760 кг
Габаритные размеры
9000 × 1100 × 420 мм
Длина траверсы
9,0 м
Расстояние между подвесками для строповки крюком крана
3,5 м
Расстояние между пластинами подвески (для цепных строп)
3000 мм
Опорные захваты в комплекте
8 шт. × ЗО2-1,5т-0,2м
Упругие подвески
8 шт. в сборе
Вспомогательный крюк
2 т, вращающийся
Климатическое исполнение
УХЛ 4 по ГОСТ 15150-69
Температура окружающей среды
от −40 до +100 °С
Класс безопасности
4 по НП-001-97 (ПНАЭ Г-01-011-97)
Документ на изготовление
ТР ТС 010/2011 «О безопасности машин и оборудования»
Декларация о соответствии
ТС № RU Д-RU.АЛ32.В.03086 от 15.04.2015
Срок службы
10 лет (на открытом воздухе — 7 лет)
Изготовитель
ООО «ПромИнжиниринг», г. Москва
Результаты испытаний
Дата проведения испытаний: 08.02.2016. Испытание выполнено согласно требованиям ФНП в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», утверждённым приказом Ростехнадзора от 12 ноября 2013 г. № 533 и ТР ТС 010/2011, нагрузкой, превышающей номинальную грузоподъёмность на 25% (15 000 кг) в течение 10 минут.
Деформации, изгиба, скручивания, повреждения сварных швов не обнаружено. Изделие соответствует конструкторской документации и признано годным к эксплуатации.
Браковка — траверсы не допускаются к работе
без заводской маркировки (должна иметь: паспортный номер изделия, грузоподъёмность, дата проведённых испытаний);
имеющие видимый износ пальцев, осей и рабочих отверстий более 10% от начального размера;
имеющие повреждения в виде трещин и видимых деформаций;
имеющие сильную коррозию;
имеющие затруднения при перемещении подвижных частей (при необходимости смазать трущиеся поверхности консистентной смазкой Литол-24);
с видимой браковкой строп.
Меры безопасности: к работе с траверсой допускаются лица, прошедшие инструктаж по технике безопасности и изучившие устройство траверсы, схемы строповки и особенности работы с ней. Нельзя поднимать грузы, примерзшие к грунту или зажатые другими предметами. Следует неукоснительно выполнять требования ФНП и ТР ТС 010/2011.
⚠️ Примечание к данным: технические характеристики и комплектность приведены на основании паспорта СГЗП-12т (Траверса ЛП 12,0т 3,5м~9,0м) (дата изготовления — 2016 г., зав. № 16). Если публикуемое в новости 2017 года изделие имеет другую комплектацию или параметры — уточните данные у ответственного за контент.
Направьте чертежи (или ТЗ) на promstrop@yandex.ru или сообщите по телефону +7 (925) 542-26-25. Инженер выполнит расчёт и направит КП в течение 1 рабочего дня. После согласования проекта изготавливаем изделие и передаём с паспортом и декларацией ТР ТС 010/2011.
Можно ли заказать изготовление траверсы без готовых чертежей?
Да. Если чертежей нет — опишите задачу: массу и габариты груза, тип грузоподъёмной техники, условия эксплуатации. Инженеры ПромИнжиниринг разработают конструкцию и подготовят ТЗ. За основу можно взять одну из серийных моделей — ТПИ ЛП, ЛЦ, ПЦ и другие.
Сколько стоит изготовление траверсы?
Стоимость рассчитывается индивидуально и зависит от грузоподъёмности, длины/вылета, типа траверсы (линейная, пространственная), материала, комплектации, количества и срочности. Для расчёта направьте параметры на promstrop@yandex.ru или позвоните +7 (925) 542-26-25.
Какой срок изготовления траверсы по чертежам?
Стандартный срок — от 10 до 14 рабочих дней с момента согласования проекта. Возможно срочное изготовление по согласованию. Расчёт и КП — обычно в течение 1 рабочего дня.
Какую грузоподъёмность может иметь траверса на заказ?
Серийно изготавливаем траверсы грузоподъёмностью от 1,5 до 12 тонн. При необходимости проектируем и изготавливаем под большие нагрузки по индивидуальному ТЗ — конкретные параметры согласовываются с инженером.
Какие документы выдаются на изготовленную траверсу?
Паспорт СГЗП с техническим описанием и руководством по эксплуатации, декларация о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования», акт проведения испытаний, гарантийный талон на 12 месяцев.
Проводятся ли испытания изготовленной траверсы?
Да. Каждая траверса проходит испытания нагрузкой, превышающей номинальную грузоподъёмность на 25%, в течение 10 минут. По результатам оформляется акт испытаний, изделие признаётся годным к эксплуатации.
Изготавливаете ли траверсы для подъёма груза по образцу?
Да. Возможны три формата: по вашим чертежам, по ТЗ (описанию задачи) или по образцу существующего изделия. В последнем случае выполняем обмеры и разрабатываем конструкторскую документацию.
Что такое траверса ЛП 12,0т 3,5м~9,0м?
Съёмное грузозахватное приспособление СГЗП-12т — линейная балочная траверса для подъёма и перемещения листового металла массой до 12 000 кг. Габариты 9000×1100×420 мм, масса 760 кг.
Есть ли на траверсе вспомогательный крюк?
На траверсе ЛП 12,0т в средней части балки подвешен вспомогательный вращающийся крюк грузоподъёмностью 2 т. Он может использоваться для перемещения (строповки) грузов без снятия траверсы с крюка крана.
Можно ли заказать аналогичную траверсу для другой грузоподъёмности?
Да. ПромИнжиниринг проектирует и изготавливает траверсы для листового металла и других грузов под конкретные параметры. Для расчёта направьте параметры груза на promstrop@yandex.ru или позвоните по телефону +7 (925) 542-26-25.
