Балочная пространственная траверса для профлиста. Траверса для транспортировки листового металлического проката.

Траверса (ТПИ) ПЦ-5,0т 7,5м 2019 для перемещения профлиста НС 35 и НС 44 длиной 12 м, а также для транспортировки листового металлического проката. Грузоподъёмность — 5,0 т (5000 кг), длина — 7,5 м, ширина — 1,2 м, масса — 490 кг. 4 поперечные балки, 4 подвески из профтрубы, расстояние между подвесками — 2473 мм. Изготовление по ТЗ с ограничениями по высоте подъёма.

Позвонить Написать Все траверсы
★ Г/п 5,0 т Гарантия 12 мес. Масса 490 кг Декларация ЕАЭС Изготовление от 10 дней

·

Траверса применяется для перемещения и погрузки профлиста НС 35 и НС 44 длиной 12 метров. А также может применяться для транспортировки листового металлического проката. При проектировании учтены жёсткие ограничения по высоте подъёма.

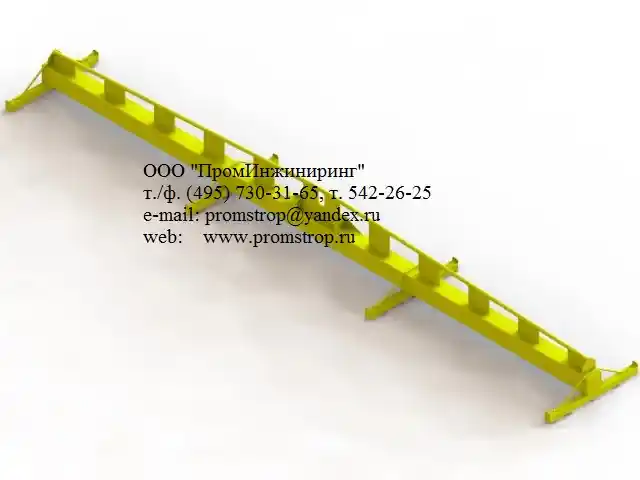

Балочная пространственная траверса (ТПИ) ПЦ-5,0т 7,5м 2019 — грузозахватное приспособление для перемещения и погрузки профлиста НС 35 и НС 44 длиной 12 метров, а также для транспортировки листового металлического проката. Грузоподъёмность — 5,0 т (5000 кг), длина — 7,5 м, ширина — 1,2 м, высота — 0,59 м, масса — 490 кг. Конструктивно состоит из линейной балочной траверсы с четырьмя поперечными балками. Балка — сварная конструкция из профильного металла; в центральной части — вертикальная пластина подвески под крюк. Четыре специальные подвески из профильной трубы с торцевыми ограничителями, расстояние между подвесками — 2473 мм.

Описание и применение

  • Траверса применяется для перемещения и погрузки профлиста НС 35 и НС 44 длиной 12 метров. А также может применяться для транспортировки листового металлического проката.

Конструкция траверсы

  • Конструктивно траверса (ТПИ) ПЦ-5,0т 7,5м 2019 состоит из линейной балочной траверсы с четырьмя поперечными балками. Балка траверсы представляет собой линейную балку сварной конструкции из профильного металла.
  • В центральной части балки располагается вертикальная пластина подвески с отверстием для навешивания траверсы на крюк грузоподъёмного механизма.
  • Для соединения с траверсой строп служат четыре специальные подвески, выполненные из профильной трубы, и имеющие на своих краях торцевые ограничители для предотвращения поперечного перемещения строп. Расстояние между соседними подвесками составляет 2473 мм.

Ограничения по высоте подъёма

При проектировании и изготовлении этой траверсы заказчиком были поставлены жёсткие ограничения по высоте:

Цитата заказчика: «Оборудование стоит на антресоли и поэтому ограниченная высота подъёма крана. Всего 1500 мм. Если снять весы с крана, то 2100 мм. Соответственно вся конструкция (траверса, стропы и пачка металла) должна умещаться в эти размеры.»

Мы спроектировали траверсу так, чтобы вся конструкция — траверса, стропы и пачка металла — умещалась в заданные габариты. Если у вас похожие ограничения по высоте, мы готовы спроектировать траверсу под ваши условия.

Траверса (ТПИ) ПЦ-5,0т 7,5м 2019 для перемещения профлиста.

Подходит для перемещения и погрузки профлиста НС 35 и НС 44 длиной 12 метров.

Технические характеристики

  • Грузоподъёмность5,0 т (5000 кг)
  • Длина7,5 м
  • Ширина1,2 м
  • Высота0,59 м
  • Масса490 кг
  • Тип конструкциибалочная пространственная, 4 поперечные балки
  • Количество подвесок4 шт.
  • Материал подвесокпрофильная труба
  • Расстояние между подвесками2473 мм
  • Материал балкипрофильный металл

Похожие траверсы

По вопросам изготовления траверсы другой грузоподъёмности, конструкции или размеров свяжитесь с нашими специалистами:

Написать письмо: promstrop@yandex.ru Позвонить: +7 925 542-26-25

Часто задаваемые вопросы

Для чего применяется балочная траверса для профлиста?

Траверса применяется для перемещения и погрузки профлиста НС 35 и НС 44 длиной 12 метров, а также для транспортировки листового металлического проката.

Какая грузоподъёмность у траверсы ПЦ-5,0т?

Грузоподъёмность траверсы (ТПИ) ПЦ-5,0т 7,5м 2019 — 5000 кг (5 тонн).

Какие габариты и масса у траверсы?

Длина траверсы — 7,5 м, ширина — 1,2 м, высота — 0,59 м, масса — 490 кг.

Какая конструкция у балочной траверсы для профлиста?

Траверса состоит из линейной балочной траверсы с четырьмя поперечными балками. Балка — линейная балка сварной конструкции из профильного металла. В центральной части — вертикальная пластина подвески с отверстием под крюк грузоподъёмного механизма. Для соединения со стропами служат четыре специальные подвески из профильной трубы с торцевыми ограничителями для предотвращения поперечного перемещения строп.

Какое расстояние между подвесками?

Расстояние между соседними подвесками траверсы ПЦ-5,0т 7,5м составляет 2473 мм.

Можно ли изготовить траверсу с ограничениями по высоте подъёма?

Да. При проектировании этой траверсы заказчик поставил жёсткие ограничения по высоте: 1500 мм на антресоли (или 2100 мм без весов). Вся конструкция — траверса, стропы и пачка металла — умещается в эти размеры. Мы проектируем траверсы с любыми ограничениями по высоте.

Можно ли заказать траверсу другой грузоподъёмности?

Да. Изготавливаем траверсы другой грузоподъёмности, конструкции или размеров по ТЗ заказчика. Свяжитесь со специалистами: promstrop@yandex.ru или +7 925 542-26-25.

Люди также спрашивают

Что означает ПЦ в обозначении траверсы?

ПЦ — пространственная траверса с поперечными балками и подвесками для перемещения профлиста и листового металлопроката. Применяется для длинномерных листовых грузов.

Что такое профлист НС 35 и НС 44?

НС 35 и НС 44 — марки профилированного листа несуще-стенового назначения с высотой профиля 35 мм и 44 мм соответственно. Длина листа может достигать 12 метров.

Что такое торцевой ограничитель подвески?

Торцевой ограничитель — элемент на краях подвески траверсы, предотвращающий поперечное перемещение строп при подъёме груза. Это повышает безопасность при работе с длинномерными листами.

Почему важно учитывать высоту подъёма при проектировании траверсы?

На объектах с антресолями и ограниченной высотой подъёма крана (например, 1500 мм или 2100 мм) вся конструкция — траверса, стропы и пачка металла — должна умещаться в заданные габариты. Мы проектируем траверсы с учётом таких ограничений, чтобы обеспечить безопасный подъём и не задеть конструкции здания.

Можно ли использовать траверсу для других типов листового проката?

Да. Кроме профлиста НС 35 и НС 44 траверса может применяться для транспортировки листового металлического проката. Грузоподъёмность 5 т и длина 7,5 м позволяют работать с широким спектром листовых грузов.
