Крановый крюк: полное техническое руководство по стандартам ГОСТ и DIN

Введение

Крановый крюк — наиболее распространённый грузозахватный орган, используемый на мостовых, козловых, башенных и других типах кранов. Его конструкция и прочностные характеристики регламентируются строгими нормативными документами. В России действует ГОСТ 34680-2020 (взамен устаревшего ГОСТ 6627-74 для однорогих и ГОСТ 6628-73 для двурогих), а в международной практике широко применяется стандарт DIN 15400.

Правильный выбор крюка, его периодический контроль и своевременная браковка — залог безаварийной работы грузоподъёмного оборудования.

Классификация и материалы крановых крюков

Типы крюков по конструкции

• Однорогие крюки — наиболее распространённый тип, используется для захвата грузов с одной точкой подвеса. Обозначаются индексом «О» (например, Кр.О. — крюк однорогий).
• Двурогие крюки — имеют два симметричных рога, применяются для работы с крупногабаритными грузами, требующими двух точек подвеса. Обозначаются индексом «Д».

По длине хвостовика однорогие крюки подразделяются на тип А (короткий хвостовик) и тип Б (длинный). Также различают исполнение 1 (без прилива под замок) и исполнение 2 (с приливом).

Материалы и термообработка

Крановые крюки изготавливаются из высококачественных легированных сталей, обеспечивающих высокую прочность и вязкость. Основные марки по ГОСТ:

• Сталь 20 — для крюков малой грузоподъёмности.
• Сталь 20Г — для средних нагрузок.
• Сталь StE295 — для специальных условий.
• Для низких температур (до –40 °C) — стали 09Г2С, М16С.

По DIN применяются легированные стали 34CrMo4 и 42CrMo, обеспечивающие высокую усталостную прочность.

После ковки все крюки проходят термическую обработку (закалку и отпуск) для достижения необходимой твёрдости и ударной вязкости.

Как крюк работает под нагрузкой

Многие знают табличные размеры крюков, но мало кто понимает, что происходит с металлом в момент подъёма груза. Понимание физики помогает правильно оценивать износ, прогнозировать отказы и не допускать аварий. Разберём три ключевых процесса.

1. Распределение напряжений в теле крюка

Крюк — это криволинейный брус, работающий на изгиб с растяжением. При подъёме груза Q в спинке крюка (внутренней части) возникают растягивающие напряжения, а в наружной части — сжимающие. Самые нагруженные зоны — это спинка и зев.

2. Почему запас прочности именно 5:1

Кажется, что запас 5:1 — это «с большим избытком». Но это не перестраховка, а расчёт:

• Усталость металла. При циклических нагрузках прочность металла снижается. За 100 000 циклов предел выносливости стали может упасть на 40–50%.
• Динамические удары. При подъёме груза возникают пиковые нагрузки до 1,5–2× от номинала.
• Износ и дефекты. Микротрещины, коррозия, риски снижают реальное сечение.
• Температура. При –40 °C вязкость стали падает, растёт хрупкость.

Итого: 1,5 × 1,3 × 1,5 × 1,7 ≈ 5 — каждый множитель соответствует своему фактору риска.

3. Что происходит при перегрузке

Если нагрузка превышает допустимую, металл работает в зоне пластических деформаций. Внешне это проявляется так:

1. Раствор зева увеличивается (крюк «раскрывается»).
2. Хвостовик вытягивается, резьба деформируется.
3. Спинка утоньшается, появляются первые трещины.
4. Крюк теряет форму — под нагрузкой может внезапно разогнуться.

Именно поэтому браковка по износу зева >10% и остаточной деформации >5% — критический параметр.

Практический вывод: если вы заметили, что крюк «поплыл» — не пытайтесь его выпрямить. Крюк, получивший остаточную деформацию, к дальнейшей эксплуатации не допускается. Нужен новый крюк, а если к нему подвешивалась траверса — возможно, и новая траверса.

Стандарты ГОСТ

В России основным документом является ГОСТ 34680-2020 «Краны грузоподъёмные. Крюки. Технические условия», который заменил ГОСТ 6627-74 (для однорогих крюков) и ГОСТ 6628-73 (для двурогих).

Основные требования ГОСТ 34680-2020

• Габаритные и присоединительные размеры.
• Предельные отклонения и допуски.
• Требования к материалам и термообработке.
• Правила приёмки, испытаний и маркировки.
• Гарантийный срок службы — не менее 2 лет.

Все крюки, выпускаемые в РФ, должны проходить обязательную сертификацию на соответствие ТР ТС 010/2011. Подробнее с продукцией вы можете ознакомиться в нашем каталоге грузозахватных приспособлений.

Сравнение ГОСТ 34680-2020 и ГОСТ 6627-74: ключевые отличия

Краткая сводка: что изменилось

Часто задаваемые вопросы: маркировка, браковка, стандарты

Таблицы размеров крюков по ГОСТ

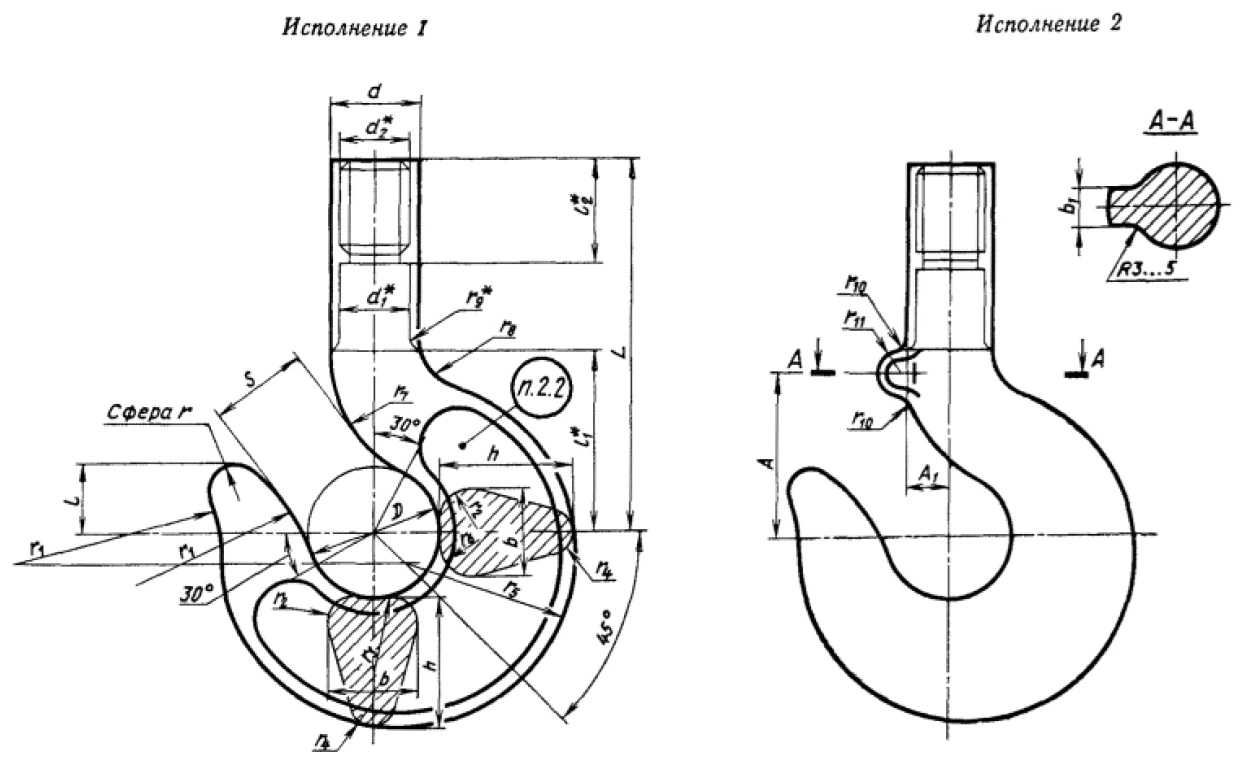

Рис. 1 – Общий вид однорогого кранового крюка по ГОСТ

Таблицы размеров по ГОСТ 34680-2020

Для сверки с официальным источником: ГОСТ 34680-2020 на портале cntd.ru

Таблица 6 – Размеры заготовок однорогих крюков категории I

Обозначения: D – внутренний диаметр зева, S – ширина зева (раствор), L – длина заготовки, b – толщина рога, d₁ – диаметр хвостовика, резьба – диаметр резьбы на готовом крюке.

Примечания: Для крюков № 16 и выше используется трапециедальная резьба. Масса заготовок не указана — в новом стандарте она исключена из таблиц.

Таблица 7 – Размеры заготовок однорогих крюков категории I (продолжение)

Таблица 17 – Размеры готовых однорогих крюков категории III

В отличие от таблиц 6 и 7 (заготовки), Таблица 17 содержит размеры готовых крюков, прошедших механическую обработку. Здесь введены классы прочности M, P, S, T, V, что позволяет гибко подбирать крюк под конкретные условия эксплуатации.

Таблица размеров крановых крюков по ГОСТ 6627-74

ГОСТ 6627-74 устанавливает размеры заготовок однорогих крюков с цилиндрическим хвостиком, изготовляемых методом горячей штамповки (ГШ) и свободной ковки (СК). Заготовки выпускаются номеров 1–26 и двух типов: А (с коротким хвостиком) и Б (с длинным хвостиком). В таблице приведены все основные размеры, грузоподъёмность для трёх групп режимов работы и ориентировочная масса.

Примечания: * — для № 19 значение для группы до 4М принято 25 т (в стандарте прочерк). ** — для № 20–26 значения для группы до 4М не нормируются (используются только 5М и 6М). Масса указана ориентировочно.

Стандарты DIN

В международной практике основными стандартами являются DIN 15400 (базовый – материалы, механика, грузоподъёмность), DIN 15401 (однорогие крюки) и DIN 15402 (двурогие крюки). В отличие от ГОСТ, где грузоподъёмность жёстко привязана к номеру крюка, система DIN предлагает несколько классов материалов для одного типоразмера, что позволяет гибко подбирать крюк под конкретные условия эксплуатации.

Классы материалов по DIN 15400

Все крюки по DIN имеют запас прочности 5:1 по отношению к пределу прочности (UTS). Допуск на все размеры составляет +7% / –0%.

Различия между DIN 15401 и DIN 15402

Расшифровка исполнений: RS – штампованный, необработанный, без носа; RSN – штампованный, с носом; RF – кованый, без носа; RFN – кованый, с носом. Нос – предохранительный выступ для предотвращения соскальзывания строп. Подробнее о выборе строп читайте в разделе стропы.

Таблица размеров однорогих крюков по DIN 15401

В таблице ниже приведены размеры кованых однорогих крюков по стандарту DIN 15401. Для каждой модели указаны две грузоподъёмности – для материала класса P и класса T. Также приведено контрольное расстояние «y», позволяющее быстро оценить деформацию крюка в процессе эксплуатации.

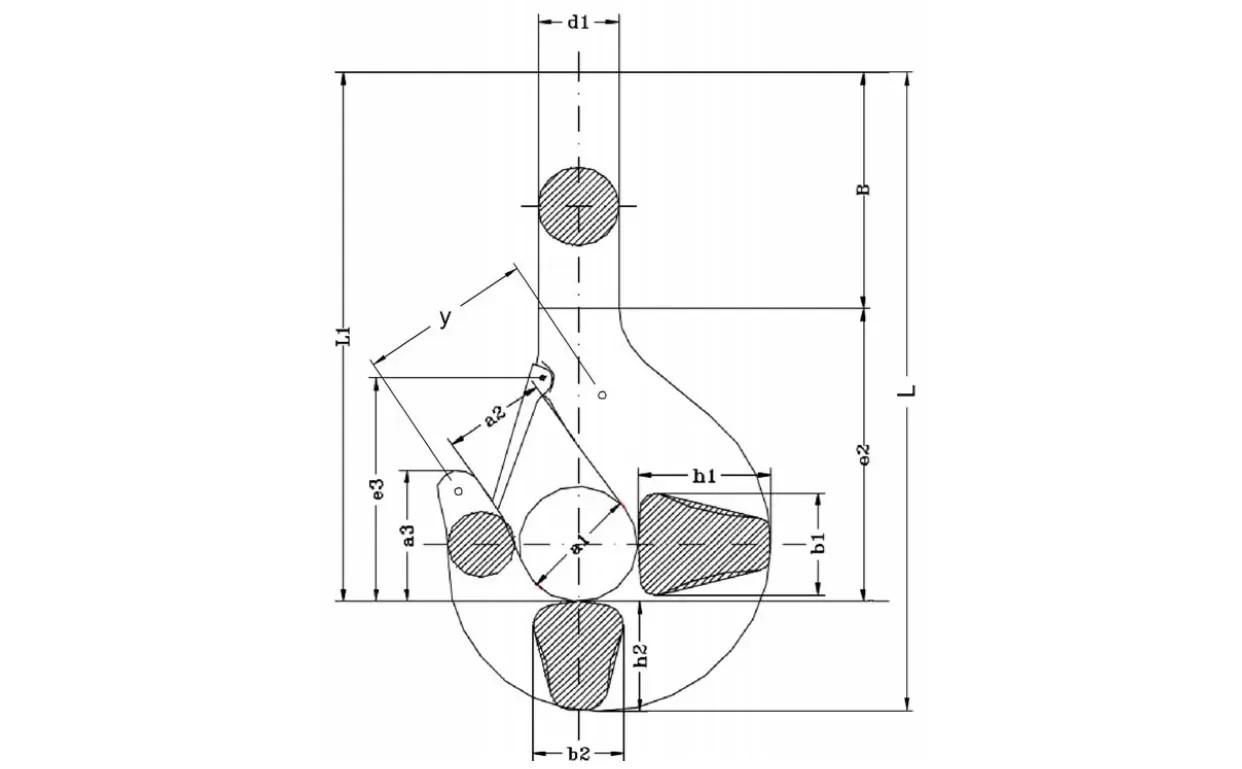

Рис. 2 – Общий вид однорогого кранового крюка по DIN 15401 (с предохранительным замком)

Обозначения размеров (все значения в мм, масса в кг): a1, a2, a3 – габаритные размеры; B – ширина зева (раствор); b1, b2 – размеры хвостовика; d1 – диаметр хвостовика; e2, e3 – толщины в опасных сечениях; h1, h2 – высотные размеры; L – длина крюка (без хвостовика); L1 – длина хвостовика; y – контрольное расстояние для проверки деформации; Вес – масса готового крюка с замком.

Примечания: Грузоподъёмность P – для материала класса P (углеродистая сталь). Грузоподъёмность T – для материала класса T (легированная сталь). Контрольное расстояние «y» – это фиксированное расстояние между двумя метками на крюке. Его увеличение свидетельствует об остаточной деформации (перегрузке). Запас прочности – 5:1 по UTS для всех классов. Допуск на размеры – +7% / –0%. По заказу доступны крюки с удлинённым хвостовиком и сертификацией по API, ABS, DNV.

Сравнительная таблица ГОСТ и DIN

Маркировка и паспорт крюка

Маркировка крановых крюков

Каждый крюк должен иметь чёткую маркировку (клеймение) на хвостовике или спинке. Согласно ГОСТ, маркировка включает:

• Товарный знак предприятия-изготовителя.
• Грузоподъёмность (в тоннах).
• Класс прочности (например, «8» или «10»).
• Дата изготовления (месяц, год).
• Номер партии.

По DIN маркировка аналогична, но часто добавляется обозначение стандарта и контрольное расстояние «y».

Рис. 3 – Маркировка на крюке по DIN 15401: RSN 6

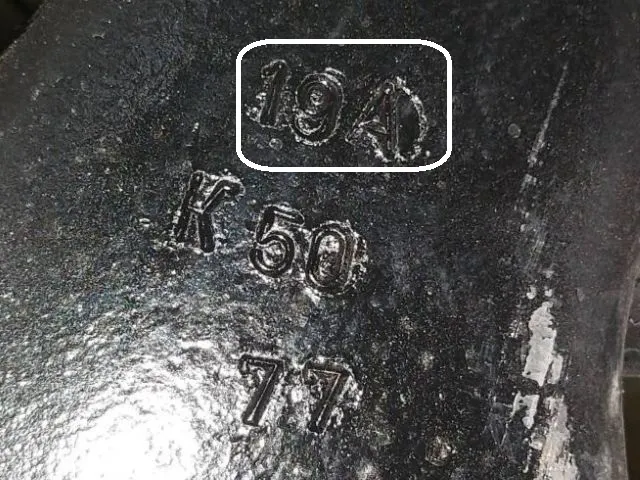

Рис. 4 – Маркировка на крюке по ГОСТ 6627-74: 19А

Расшифровка примеров маркировки

Пример 1 (DIN): RSN 6

• R – необработанная заготовка (Rohteil).
• S – изготовлен методом горячей штамповки (drop forged).
• N – имеет предохранительный нос (Nose), предотвращающий соскальзывание строп.
• 6 – номер крюка по DIN 15401. По таблице DIN 15401 крюк №6 имеет габариты a1=90, a2=71, a3=101, B=114. Грузоподъёмность зависит от класса (P или T): для P – 12,5 т, для T – 20 т.

Таким образом, RSN 6 – это штампованная заготовка однорогого крюка с носом, номер 6, без указания класса прочности (обычно класс указывается отдельно, например, RSN 6 T).

Пример 2 (ГОСТ): 19А

• 19 – номер заготовки по ГОСТ 6627-74. Крюк №19 имеет D=150 мм, S=75 мм, L тип А – 480 мм, тип Б – 660 мм, резьбу Tr80×10, грузоподъёмность до 4М – 25 т, 5М – 20 т, 6М – 16 т.
• А – тип хвостовика (короткий). Если «Б» — длинный хвостовик.

Таким образом, 19А – это крюк №19 с коротким хвостовиком. Полная маркировка по ГОСТ также должна содержать товарный знак завода и дату изготовления.

Знание этих обозначений позволяет быстро идентифицировать крюк и подобрать к нему соответствующие грузозахватные приспособления (например, траверсу, стропы). О том, как правильно подобрать траверсу, читайте в разделе о траверсах.

Как читать паспорт крюка: 12 полей, на которые смотреть

Каждый крюк, установленный на грузоподъёмном кране, должен иметь паспорт изделия. Часто его читают «по диагонали», а потом возникают вопросы при освидетельствовании или аварии. Ниже — разбор всех 12 ключевых полей с пояснениями, что в них важно.

Эксплуатация и браковка крюка

Правила эксплуатации и браковки

Основные признаки браковки:

• Износ зева – если износ превышает 10% от первоначального размера.
• Трещины, раковины, заусенцы – любые дефекты поверхности и микротрещины, обнаруженные при неразрушающем контроле.
• Остаточная деформация – увеличение раствора зева на 5% и более (или изменение размера «y» по DIN).
• Повреждение резьбы хвостовика – срыв витков или коррозия.

Периодичность осмотров: не реже одного раза в 6 месяцев для кранов интенсивного режима, и не реже одного раза в год — для остальных.

Прогноз ресурса крюка по режиму работы

Ресурс крюка зависит не только от производителя и материала, но и от интенсивности работы. Ниже — ориентировочные прогнозы по группам режимов (классификация по ГОСТ 25835-83).

Практический вывод: для тяжёлых режимов (6М+) ресурс крюка в 3–5 раз меньше, чем для лёгких. Планируйте замену заранее и имейте на складе резервный крюк — простой крана обходится дороже самого изделия.

Разбор реальных отказов крюков: 5 типичных сценариев

Теоретические критерии браковки усваиваются плохо. А вот реальные сценарии отказов — запоминаются надолго. Ниже — 5 случаев, которые чаще всего встречаются на производстве. Все истории обезличены, но каждая показывает, что происходит, если пренебречь правилами.

Расчёт грузоподъёмности кранового крюка

Грузоподъёмность крюка определяется на основе его геометрии и прочностных свойств материала. Основные расчётные формулы:

• Напряжение в опасном сечении (спинка): σ = Q / (2·A) + M/W, где Q – нагрузка, A – площадь поперечного сечения, M – изгибающий момент, W – момент сопротивления.
• Запас прочности: n = σ_пр / σ_расч ≥ [n], где σ_пр – предел текучести, σ_расч – расчётное напряжение, [n] – допустимый запас (5 по ГОСТ, 5 по DIN).

На практике грузоподъёмность указывается заводом-изготовителем и подтверждается испытаниями.

Подбор траверсы к крановому крюку

Траверса – это грузозахватное приспособление, которое надевается на зев (рог) крюка. Она служит для подъёма длинномерных грузов и равномерного распределения нагрузки между стропами. Ниже мы покажем, как правильно измерить крюк и подобрать траверсу даже при отсутствии маркировки.

Если вам требуется изготовление траверсы или захвата по индивидуальным размерам, обратитесь к нам. Все наши изделия сертифицированы (сертификаты соответствия ТР ТС 010/2011 представлены на сайте). Мы проектируем и производим грузозахватные приспособления любой сложности.

Измерение крюка для подбора траверсы

Табличные значения размеров крюков зачастую отличаются от измеренных, так как есть погрешность изготовления, погрешность измерения и износ в процессе эксплуатации. При проектировании траверсы нам нужно убедиться, что она сможет быть подвешена на крюк крана. Зачастую маркировка нечитаема, и тогда поможет прямое измерение размеров крюка. Для этого мы используем такую схему:

Рис. 5 – Схема для измерения основных размеров крюка

Расшифровка размеров на схеме для измерения крюка крана:

Комментарий по идентификации: По предоставленным размерам крюк идентифицируется как однорогий крюк по ГОСТ 6627-74, предположительно №15, тип А (короткий хвостовик). Грузоподъёмность – 10 т (для лёгкого режима) или 8 т (для среднего). Однако для точного определения необходимо дополнительно измерить диаметр хвостовика и резьбу.

Практический вывод: используя такую схему, вы можете самостоятельно определить фактические размеры крюка и рассчитать отверстие в траверсе или захвате, даже если маркировка стёрта. Это особенно важно, когда вы заказываете новую траверсу под уже эксплуатируемый кран — мы изготовим её точно под ваш крюк.

Главное требование – размер отверстия проушины

Отверстие в центральной проушине траверсы должно свободно надеваться на рог крюка, но без излишнего люфта. Ориентируйтесь на размеры зева крюка:

• Внутренний диаметр отверстия должен быть на 2–5 мм больше наружного диаметра рога в зоне контакта.
• Ширина проушины должна быть меньше ширины зева (S), чтобы свободно входить в зев.

Пример: для крюка № 10 (D=55 мм, S≈35–40 мм) отверстие проушины делают ≈60–65 мм, а толщину проушины – не более 30–35 мм.

Совместимость с предохранительным замком

Конструкция траверсы не должна мешать закрытию предохранительного замка крюка. Проушина должна располагаться ниже замка.

Алгоритм подбора траверсы

1. Определите грузоподъёмность крана и максимальную массу груза.
2. По таблице выше найдите размеры зева (D и S) для вашего номера крюка.
3. Рассчитайте диаметр отверстия проушины (D + 2…5 мм).
4. Убедитесь, что толщина проушины меньше S.
5. Проверьте, что траверса не мешает замку.
6. Выполните прочностной расчёт траверсы (запас не менее 3).

Нормативы, мини-курс и заключение

Нормативные документы

В статье использованы следующие нормативные документы (стандарты), регламентирующие конструкцию, размеры, материалы, испытания и маркировку крановых крюков, а также правила их безопасной эксплуатации.

1. Межгосударственные стандарты (ГОСТ) – для России и стран СНГ

• ГОСТ 34680-2020 – Краны грузоподъемные. Крюки кованые и штампованные. Технические требования.
  Действующий стандарт, объединивший требования к заготовкам и готовым крюкам (заменил ГОСТ 2105-75, ГОСТ 6627-74, ГОСТ 6628-73).
• ГОСТ 6627-74 – Крюки однорогие. Заготовки. Типы, конструкция и размеры.
  Распространяется на заготовки однорогих крюков с цилиндрическим хвостиком. Содержит полные таблицы размеров для номеров 1–26.
• ГОСТ 6628-73 – Крюки двурогие. Заготовки. Типы, конструкция и размеры.
  Аналогичный стандарт для двурогих крюков.
• ГОСТ 6619-75 – Крюки пластинчатые.
  Конструкция и размеры пластинчатых крюков (до 320 т).
• ГОСТ 25835-83 – Краны грузоподъемные. Классификация механизмов по режиму работы.
  Используется для определения группы режима (до 4М, 5М, 6М).

2. Немецкие стандарты (DIN) – для международной практики

• DIN 15400:1990-06 – Lifting hooks; materials, mechanical properties, lifting capacity and stresses.
• DIN 15401-1:1982-11 – Lifting hooks for lifting appliances; Single hooks; Unmachined parts.
• DIN 15401-2:1983-09 – Lifting hooks for lifting appliances; Single hooks; Finished parts with threaded shank.
• DIN 15402-1 – Lifting hooks for lifting appliances; Ramshorn hooks; Unmachined parts.
• DIN 15402-2 – Lifting hooks for lifting appliances; Ramshorn hooks; Finished parts with threaded shank.

3. Технические регламенты и руководящие документы по безопасности

• ТР ТС 010/2011 – О безопасности машин и оборудования.
• ФНП № 461 – Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения (приказ Ростехнадзора от 26.11.2020).
• РД 10-33-93 – Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации.

Примечание по актуальности:

• ГОСТ 34680-2020 является действующим и обязательным для применения в РФ и странах ЕАЭС.
• DIN 15400 и смежные стандарты продолжают использоваться в международных проектах.
• Все крюки, используемые на территории РФ, должны иметь сертификат соответствия ТР ТС 010/2011.

🎓 Мини-курс: грузозахватные приспособления за 15 минут

Пройдите короткий курс из 5 модулей, чтобы закрепить материал статьи. В каждом модуле — 3 ключевых факта и мини-тест. Отвечайте честно — результаты сохраняются в вашем браузере.

Заключение

Крановый крюк – это сложное и ответственное изделие, требующее точного соблюдения стандартов и регулярного контроля. Выбор между ГОСТ и DIN часто зависит от региона эксплуатации и требований заказчика. Однако ключевым остаётся одно: безопасность и надёжность при подъёме грузов должны быть на первом месте.
