Траверса для рулонов плёнки на оси с крюками

Модели траверс для рулонов плёнки

Мы изготавливаем линейные траверсы ТПИ-ЛЦ 0,5т для перемещения рулонов полимерной плёнки. Ниже — две актуальные модели из нашей номенклатуры. Обе могут быть адаптированы под ваш рулон: изменены длина, грузоподъёмность, тип захвата.

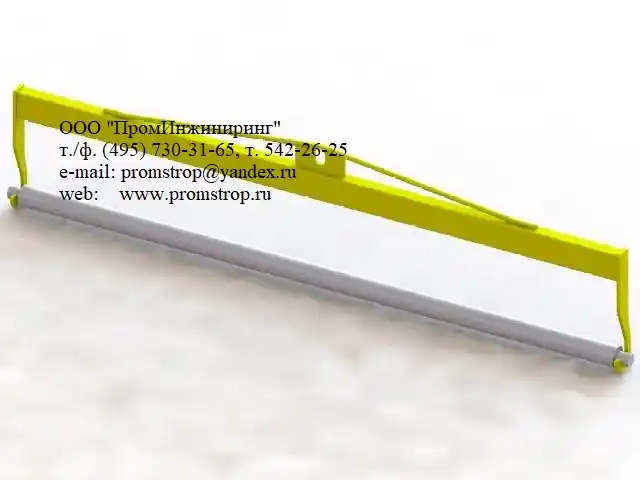

Траверса для рулонов плёнки на оси с крюками

Линейная траверса ТПИ-ЛЦ 0,5т 2,225м с малой строительной высотой для перемещения рулонов плёнки.

Из заявки заказчика

Нами был получен запрос на проектирование и изготовление СГЗП:

«Нужна траверса для перемещения рулонов плёнки на картонной гильзе, установленных на вал размоточной машины, имеющих массу до 500 кг. Строповка производится крюками за шейки вала.»

Исходные данные для разработки

• Грузоподъёмность — 500 кг.
• Длина и размеры крюков траверсы — согласно габаритным размерам применяемых валов.

Описание конструкции

Конструктивно траверса ТПИ-ЛЦ 0,5т 2,225м представляет собой сварную линейную балку, состоящую из центральной горизонтальной трубы, оснащённой в верхней части вертикальной пластиной с отверстием для сопряжения с крюком грузоподъёмного механизма, и двух торцевых вертикальных пластин в виде крюков с опорной поверхностью в нижней части для сопряжения с грузом.

Траверса ТПИ-ЛЦ 0,5т 2,225м с малой строительной высотой для рулонов полимерной плёнки на картонной гильзе на оси

Подходит для перемещения и разгрузки рулонов плёнки массой до 500 кг.

Технические характеристики

• Грузоподъёмность0,5 т
• Длина2,25 м
• Ширина0,1 м
• Высота0,55 м
• Масса28 кг

По вопросам изготовления траверсы другой грузоподъёмности, конструкции или размеров свяжитесь с нашими специалистами:

✉ promstrop@yandex.ru ☎ +7 925 542-26-25

Траверса для рулонов плёнки со съёмным шкворнем

Линейная траверса ТПИ-ЛЦ 0,5т 2,140м с малой строительной высотой со съёмным шкворнем для перемещения рулонов плёнки на картонной гильзе без оси.

Из заявки заказчика

После работы с предыдущей траверсой этот же заказчик прислал новый запрос на проектирование и изготовление ещё одного вида траверсы:

«Также у нас есть заказ на новую траверсу для таких же рулонов с плёнкой, но немного видоизменённую. Длина 2100–2110 мм, внутренняя часть рулона (по бумажной втулке) 75 мм, наружный диаметр рулона с плёнкой около 330 мм, вес 160 кг. На одной линии рулон с плёнкой лежит всей поверхностью плёнки на роликах, то есть при его установке не нужно вставлять внутрь ось. Поэтому мы хотели бы заказать на эту линию траверсу немного другой конструкции. Верхняя несущая балка (труба) вместе с кронштейном под крюк может остаться такой же. На одной стороне будет жёстко приварен Г-образный кронштейн, который своим загибом будет вставляться во втулку рулона с плёнкой. На второй стороне будет точно такой же кронштейн, но он будет на оси. Кронштейн на оси должен как-то фиксироваться, возможно простой защёлкой.»

Предлагаемое заказчиком конструктивное решение было видоизменено, и в конструкции появились быстросъёмные шкворни.

Описание конструкции

• Конструктивно траверса ТПИ-ЛЦ 0,5т 2,140м представляет собой сварную линейную балку, состоящую из центральной горизонтальной трубы, оснащённой в верхней части вертикальной пластиной с отверстием для сопряжения с крюком грузоподъёмного механизма, и двух торцевых вертикальных пластин с направляющими втулками с отверстием в нижней части для установки быстросъёмных шкворней строповки груза.

Сопряжение траверсы с грузом

1. Повернуть быстросъёмный шкворень с загнутым корпусом и усечённой шайбой на 180 градусов таким образом, чтобы и загнутая часть его корпуса, и усечённая поверхность шайбы были направлены вверх.
2. Выдвинуть шкворни из направляющих втулок до совпадения торцевых поверхностей прямой части корпуса быстросъёмного шкворня и внутренней поверхности направляющей втулки.
3. Опустить траверсу на груз таким образом, чтобы отверстия направляющих втулок были соосны с картонной гильзой груза.
4. Задвинуть шкворни до упора усечённой шайбы в торцевую поверхность направляющей втулки и повернуть их на 180 градусов. При этом усечённая шайба быстросъёмного шкворня должна оказаться в промежутке между торцевой поверхностью направляющей втулки и загибом ограничительной пластины для исключения самопроизвольного осевого перемещения шкворня.
5. Произвести подъём и перемещение груза.

Траверса ТПИ-ЛЦ 0,5т 2,140м с малой строительной высотой и съёмным шкворнем для рулонов полимерной плёнки на картонной гильзе

Подходит для перемещения и разгрузки рулонов плёнки массой до 500 кг.

Технические характеристики

• Грузоподъёмность0,5 т
• Длина2,14 м
• Ширина0,6 м
• Высота0,55 м
• Масса30 кг

По вопросам изготовления траверсы другой грузоподъёмности, конструкции или размеров свяжитесь с нашими специалистами:

✉ promstrop@yandex.ru ☎ +7 925 542-26-25

Как заказать

1. ЗаявкаПришлите ТЗ, чертёж или опишите задачу: тип рулона, масса, диаметр гильзы, условия эксплуатации.
2. Расчёт и КПИнженер подготовит расчёт, предложит оптимальную конструкцию и пришлёт коммерческое предложение.
3. СогласованиеУтверждаем чертежи, материалы, сроки и стоимость. При необходимости — вносим правки.
4. ИзготовлениеСварка, сборка, покраска. Каждое изделие маркируется и проходит испытания нагрузкой 125%.
5. ДоставкаОтгрузка по Москве, России и СНГ. Передаём полный комплект документов.

Глоссарий

Траверса

Грузозахватное приспособление в виде балки или рамы, предназначенное для подъёма длинномерных и крупногабаритных грузов двумя и более точками зацепления. Исключает сжатие груза стропами и снижает нагрузку на крюк крана.

ГЗП

Грузозахватные приспособления — съёмные и несъёмные устройства для захвата, удержания и перемещения груза краном или погрузчиком. Подлежат обязательной маркировке, осмотру, браковке и испытаниям по ТР ТС 010/2011 и ФНП Ростехнадзора.

ТПИ

Траверса ПромИнжиниринг — аббревиатура в маркировке траверс производства компании ПромИнжиниринг. Указывает на авторскую конструкцию предприятия. В маркировке идёт перед типом балки, например ТПИ-ЛЦ 0,5т 2,225м.

ЛЦ

Линейная с подъёмом за центр — тип линейной траверсы с центральной подвеской для зацепления крюком грузоподъёмного механизма. Подвеска выполнена в виде вертикальной пластины с отверстием либо овального звена. В маркировке указывается после ТПИ, например ТПИ-ЛЦ 0,5т 2,140м.

Линейная траверса

Траверса в виде прямолинейной балки (швеллера, двутавра, трубы) с точками зацепления груза по краям. Подъём осуществляется за центр — через центральную подвеску. Применяется для рулонов, труб, балок, листового металла и других длинномерных грузов.

Быстросъёмный шкворень

Элемент зацепления траверсы, вставляемый в картонную гильзу рулона. Фиксируется поворотом на 180°: усечённая шайба попадает между торцевой поверхностью направляющей втулки и загибом ограничительной пластины, что исключает самопроизвольное осевое смещение.

Картонная гильза

Внутренняя втулка рулона полимерной плёнки, на которую намотан материал. Диаметр гильзы и её длина определяют параметры захватных элементов траверсы.
