Траверса для редукторов грузоподъёмностью 36 тонн

Из заявки заказчика

«Нами был получен запрос на проектирование и изготовление траверсы для перемещения редукторов четырёх типоразмеров, имеющих массу до 36 тонн. Особое требование к конструкции траверсы заключалось в необходимости вписаться в габаритный размер по высоте, составляющий 0,5 метра.»

Исходные данные для разработки

• Грузоподъёмность — 36 000 кг.
• Длина и ширина траверсы — согласно габаритным размерам расположения такелажных проушин редукторов.

Описание конструкции

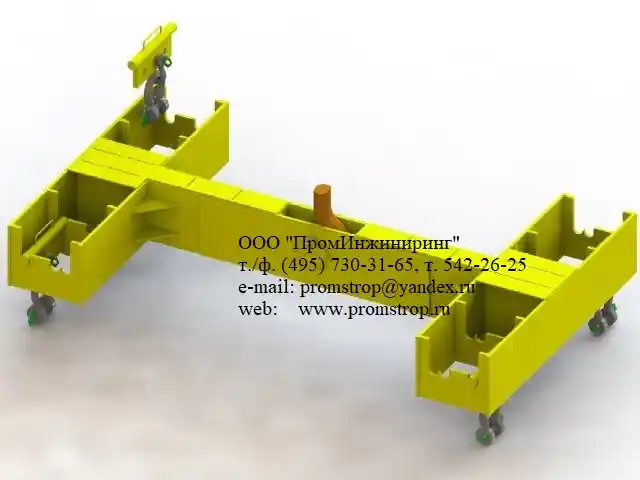

Траверса для перемещения редукторов массой до 36 тонн Траверса редукторов

Траверса для перемещения редукторов массой до 36 тонн Траверса редукторов

Траверса для перемещения редукторов массой до 36 тонн Траверса редукторов

‹ ›

Особенности конструкции

• Конструктивно Траверса (ТПИ) ПЦ 36,0т 2,918м × 1,584м 2019 состоит из пространственной рамной траверсы.
• Рама траверсы представляет собой пространственную раму сварной конструкции из листового металла. Рама траверсы состоит из продольной балки и двух поперечин.
• В центре продольной балки располагается съёмная горизонтальная ось подвески, предназначенная для навешивания траверсы на крюк грузоподъёмного механизма. Для фиксации оси в сквозных отверстиях корпуса продольной балки предназначен винтовой фиксатор.
• Поперечные балки траверсы выполнены в виде открытых сверху и снизу коробов, оснащённых двумя пластинами с тремя фигурными пазами в каждой, предназначенными для установки в них осей специальных подвижных подвесок. В зависимости от размеров груза может быть использован один из трёх фигурных пазов для установки в него специальной подвески.
• На каждую из поперечных балок траверсы устанавливаются по две специальные подвески, состоящие из горизонтальной опорной оси и вертикальной пластины с тремя отверстиями для сопряжения с пальцем такелажной скобы СИ, с закреплённой на её корпусе другой такелажной скобы СИ, предназначенной для сопряжения с такелажными проушинами перемещаемого груза.
• В зависимости от размеров груза может быть использовано одно из трёх отверстий в вертикальной пластине специальной подвески для установки в него пальца такелажной скобы СИ. Для удобства перемещения специальные подвески оснащены ручкой.

Технические характеристики

Траверса (ТПИ) ПЦ 36,0т 2,918м × 1,584м 2019 с малой строительной высотой для редукторов.

Подходит для перемещения и разгрузки редукторов массой до 36000 кг четырёх типоразмеров.

• Грузоподъёмность36,0 т
• Длина3,14 м
• Ширина1,8 м
• Высота (строительная)0,42 м
• Масса1450 кг
• Габарит рамы2,918 × 1,584 м
• Подвески4 шт. (по 2 на поперечину)
• СопряжениеТакелажные скобы СИ

Как заказать

1. ЗаявкаПришлите ТЗ, эскиз или опишите задачу: масса и габариты редукторов, расположение такелажных проушин, требования по высоте.
2. Расчёт и КПИнженер подготовит расчёт, предложит оптимальную конструкцию и пришлёт коммерческое предложение.
3. СогласованиеУтверждаем чертежи, материалы, сроки и стоимость. При необходимости — вносим правки.
4. ИзготовлениеСварка, сборка, покраска. Каждое изделие маркируется и проходит испытания нагрузкой 125%.
5. ДоставкаОтгрузка по Москве, России и СНГ. Передаём полный комплект документов.
