Изготовлена траверса для подъёма и перемещения биг-бэгов 0,9×0,9м
Траверсы для биг-бэгов Новости 2017
ООО «ПромИнжиниринг» изготовило пространственную Н-образную траверсу с четырьмя лапами
для подъёма и перемещения мягких контейнеров (биг-бэгов) с четырьмя подъёмными лямками.
Грузоподъёмность — до 2000 кг, размер — 0,9×0,9 м.
Внимание: данная публикация — архивная новость 2017 года.
Изделие выпущено по индивидуальному заказу. По вопросам изготовления аналогичных траверс
обращайтесь по телефону +7 (925) 542-26-25
или на promstrop@yandex.ru.
Быстрые ответы на главные вопросы
Что изготовили?
Пространственную Н-образную траверсу с четырьмя лапами для подъёма и перемещения мягких контейнеров (биг-бэгов) с четырьмя подъёмными лямками.
Какая грузоподъёмность?
Траверса аттестована на подъём биг-бегов массой до 2000 кг. Размер траверсы — 0,9 м × 0,9 м.
Как устроена траверса?
Центральная пластина подвески на крюк, продольная балка, две поперечины из трубы с откидными страховочными фиксаторами петель. Профиль соприкосновения с лямками — круглого сечения.
▸Изготовлена траверса для подъёма и перемещения биг-бэгов.
▸Тип — пространственная Н-образная траверса с четырьмя лапами.
▸Грузоподъёмность — до 2000 кг; размер — 0,9 × 0,9 м.
▸Оснащена откидными страховочными фиксаторами петель и профилем круглого сечения.
▸Применяется при вывешивании биг-бегов над приёмной ёмкостью или дозатором.
Собственное производствоПроектирование и изготовление
Цена по запросуИндивидуальный расчёт
Гарантия 12 месяцевСертификаты ТР ТС
Доставка по РФЛюбой регион
Об изделии
Траверса для подъёма и перемещения биг-бэгов
Назначение и особенности
Мягкие контейнеры для сыпучих грузов, называемые биг-бег, могут иметь разные размеры и конструкцию.
В случае, если контейнер оснащён четырьмя подъёмными лямками (строповочными петлями), для его перемещения наиболее удобно использовать пространственную траверсу с четырьмя лапами, которая относится к типу н-образных пространственных траверс.
Часто возникает необходимость вывешивания биг-бега над технологическим оборудованием (приёмной ёмкостью, дозатором) для подачи содержимого контейнера на технологическую линию. При этом важно обеспечить надёжную фиксацию подъёмных лямок контейнера на траверсе и исключить их повреждение от соприкосновения с опорной поверхностью элементов сопряжения траверсы.
Поэтому важно выбрать правильный профиль для соприкосновения с подъёмными лямками: профиль без острых углов и не слишком большого геометрического размера. Целесообразно применять профили круглого сечения для более плотного и равномерного примыкания к нему строповочной петли.
Конструкция

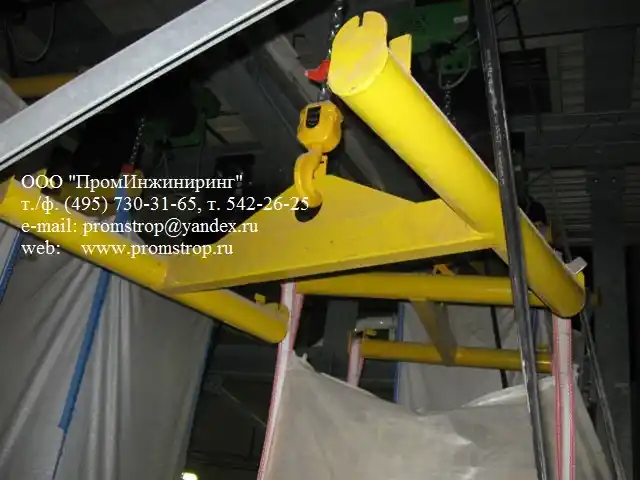

На фотографии представлена траверса для решения этих задач. Траверса имеет центральную пластину подвески на крюк грузоподъёмного механизма, размещённую на продольной балке в её верхней части, и две поперечины, выполненные из трубы, для сопряжения с петлями мягкого контейнера. Поперечины оснащены откидными страховочными фиксаторами петель.
Основные характеристики
Технические характеристики траверсы для биг-бэгов
Тип изделия
Траверса для подъёма и перемещения биг-бэгов
Конструкция
Н-образная пространственная с четырьмя лапами
Назначение
Подъём и перемещение мягких контейнеров (биг-бэгов) с 4 подъёмными лямками
Грузоподъёмность
до 2000 кг
Габаритный размер
0,9 × 0,9 м
Профиль соприкосновения с лямками
Круглого сечения
Страховочные фиксаторы
Откидные
Подвес на крюк
Центральная пластина подвески на продольной балке
Важно: применение профиля круглого сечения для соприкосновения с подъёмными лямками обеспечивает более плотное и равномерное примыкание строповочной петли, а также исключает её повреждение от острых углов элементов сопряжения траверсы.
Это пространственная Н-образная траверса с четырьмя лапами, предназначенная для подъёма и перемещения мягких контейнеров (биг-бэгов) с четырьмя подъёмными лямками.
Для каких контейнеров подходит траверса?
Для мягких контейнеров (биг-бэгов), оснащённых четырьмя подъёмными лямками (строповочными петлями). Такие контейнеры используются для сыпучих грузов и могут иметь разные размеры и конструкцию.
Какова грузоподъёмность траверсы?
Траверса аттестована на подъём биг-бегов массой до 2000 килограмм.
Какие размеры у траверсы?
Размер траверсы — 0,9 м × 0,9 м.
Как устроена траверса?
Траверса имеет центральную пластину подвески на крюк грузоподъёмного механизма, размещённую на продольной балке в её верхней части, и две поперечины, выполненные из трубы, для сопряжения с петлями мягкого контейнера. Поперечины оснащены откидными страховочными фиксаторами петель.
Почему используется профиль круглого сечения?
Профиль круглого сечения применяется для более плотного и равномерного примыкания к нему строповочной петли, а также для исключения повреждения лямок от соприкосновения с острыми углами элементов сопряжения траверсы.
Для чего нужны откидные страховочные фиксаторы?
Откидные страховочные фиксаторы обеспечивают надёжную фиксацию подъёмных лямок контейнера на траверсе. Это особенно важно при вывешивании биг-бега над технологическим оборудованием (приёмной ёмкостью, дозатором).
Кто производитель траверсы?
Производитель — ООО «ПромИнжиниринг» (г. Москва). Компания проектирует и изготавливает грузозахватное оборудование с 2004 года.
Можно ли заказать аналогичную траверсу под свои задачи?
Да. Изготовим по вашему ТЗ или чертежу. Возможны варианты по грузоподъёмности, габаритам и конструкции. Обращайтесь через форму заявки или по телефону +7 (495) 730-31-65.
Где применяются траверсы для биг-бэгов?
На производствах и складах, где выполняется подъём, перемещение и вывешивание биг-бэгов над технологическим оборудованием (приёмной ёмкостью, дозатором) для подачи содержимого контейнера на технологическую линию.
