Исходная заявка на проектирование
Нами был получен запрос на проектирование и изготовление грузозахватного приспособления грузоподъёмностью 400 кг:
Вес груза – 400 килограмм.
Тип груза: линолеум в рулонах.
Размещение рулонов горизонтальное.
Необходимо перемещать линолеум с помощью вилочного погрузчика.
Назначение и конструкция

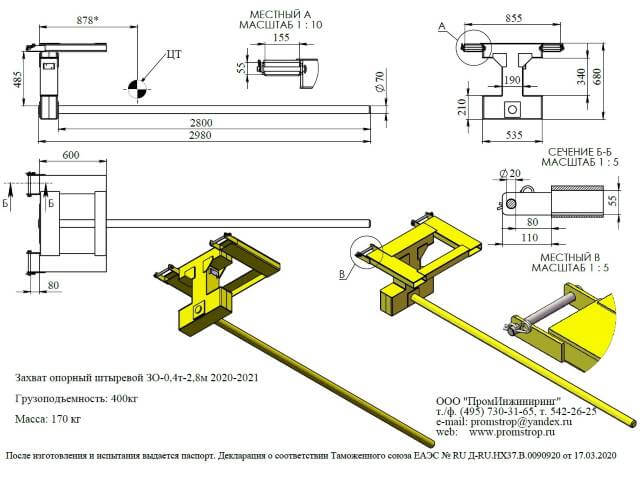

Дорн с креплением на вилы погрузчика, он же ковровый штырь для рулонных ковровых покрытий и линолеума. Навесное оборудование типа дорна монтируется на вилы и используется при выполнении транспортировки рулонов, в том числе металла, рулонов ткани, бухт кабеля и рулонов бумаги.
Крепление на вилы погрузчика
Для закрепления на вилах погрузчика захват оснащён быстросъёмными шкворнями с пружинным шплинтом для фиксации за пяткой вил погрузчика.
Назначение и рабочие параметры

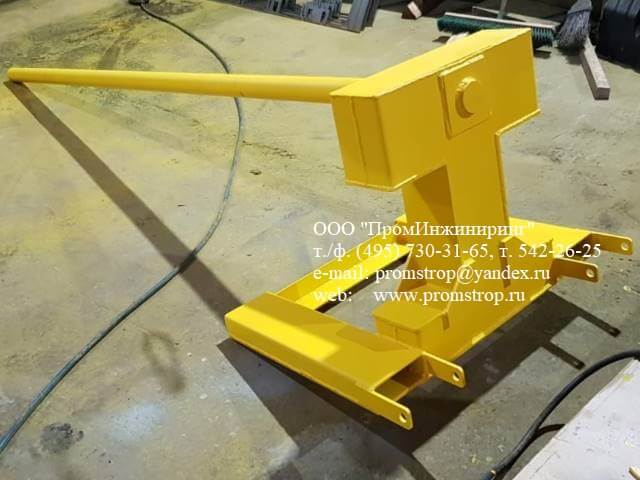

Захват опорный штыревой ЗО-0,4т-2,8м 2021 предназначен для подъёма и перемещения грузов цилиндрической формы с внутренним отверстием более 70 мм и весом до 400 кг.
Устройство захвата

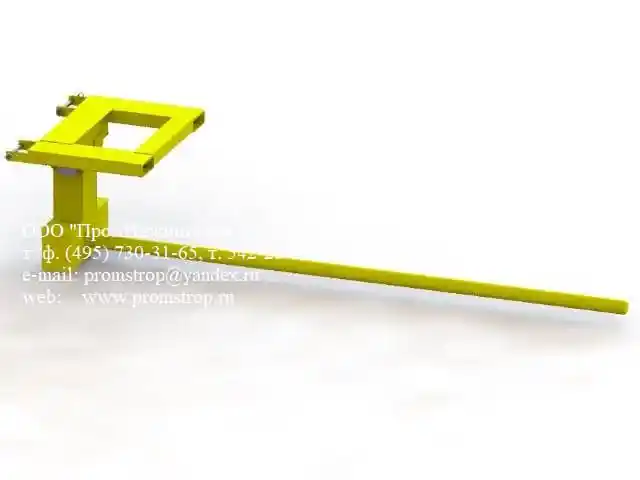

Захват опорный штыревой ЗО-0,4т-2,8м 2021 представляет собой раму, оснащённую двумя направляющими коробчатого сечения, надеваемыми на вилы погрузчика, и опорным горизонтальным штырём, предназначенным для установки в отверстие перемещаемого материала.
💡 Универсальность: несмотря на то что захват разработан под задачу перемещения линолеума, он подходит для любых рулонных грузов с внутренним отверстием >70 мм — ковровых покрытий, ткани, металла, кабеля, бумаги. Это делает его универсальным инструментом для склада.
Технические характеристики
| Обозначение изделия | Захват опорный штыревой ЗО-0,4т-2,8м 2021 (дорн / ковровый штырь) |
| Грузоподъёмность | 400 кг |
| Масса изделия | 170 кг |
| Тип конструкции | Рама с двумя направляющими коробчатого сечения + опорный горизонтальный штырь |
| Крепление на погрузчик | На вилы, быстросъёмные шкворни с пружинным шплинтом за пяткой вил |
| Внутреннее отверстие груза | более 70 мм |
| Тип груза | Рулоны линолеума, ковровых покрытий, ткани, металла, бухты кабеля, рулоны бумаги |
| Год изготовления | 2021 |
| Изготовитель | ООО «ПромИнжиниринг», г. Москва |
| Документация | Паспорт, декларация ТР ТС 010/2011, гарантийный талон |
Преимущества дорна (коврового штыря)
- Быстросъёмное крепление: шкворни с пружинным шплинтом обеспечивают быстрый монтаж и снятие без инструментов.
- Универсальность: работает с рулонами линолеума, ковровых покрытий, ткани, металла, кабеля и бумаги.
- Простая конструкция: рама с направляющими + горизонтальный штырь — надёжна и ремонтопригодна.
- Работа с грузами цилиндрической формы: штырь входит в отверстие рулона, что исключает смещение груза при транспортировке.
- Сохранение целостности рулона: захват не сжимает и не деформирует рулон.
- Экономия времени: цикл «захват — перемещение — укладка» занимает секунды.
🚨 Важно! Работа с захватом допускается только при наличии паспорта и проведённого технического освидетельствования. Применение захватов без маркировки и документов запрещено (ТР ТС 010/2011, ФНП № 461).
Похожие решения ПромИнжиниринг
Компания ПромИнжиниринг с 2004 года проектирует и изготавливает навесное оборудование для вилочных погрузчиков и штабелёров. В нашем портфеле:
- Навесное оборудование для погрузчиков — полный каталог.
- Захваты — опорные, штыревые, клещевые, механические, вакуумные, магнитные.
- Траверсы — линейные, балочные, пространственные.
- Стропы — цепные, канатные, текстильные.
Если вам нужен дорн под конкретные размеры рулонов или другого груза — отправьте техническое задание. Мы рассчитаем конструкцию и изготовим изделие под вашу задачу.
