Исходная заявка на проектирование
Нами был получен запрос на проектирование и изготовление СГП грузоподъёмностью 0,25 тонн:
Вес груза – до 0,25 тонн.
Крепление груза: за четыре неподвижных крюка при подъёме биг-бега,
либо за три цепных стропа в нижней части рамы траверсы при подъёме груза с тремя строповочными проушинами.

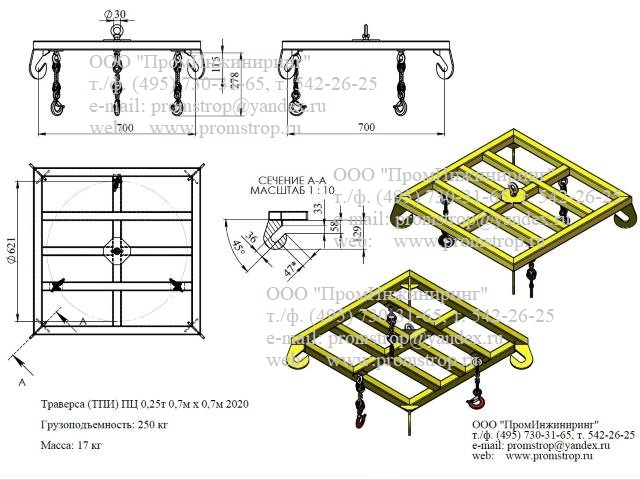

Схема применения траверсы с грузом
Исходные данные для разработки конструкции
- Грузоподъёмность: 250 кг.
- Размеры груза по крепёжным ремням: длина — 700 мм, ширина — 700 мм.
Назначение и конструкция
Траверса (ТПИ) ПЦ 0,25т 0,7×0,7 м 2020 может быть использована для подъёма и перемещения грузов цилиндрической или иной формы, оснащённых тремя вертикальными такелажными проушинами (петлями, рым-болтами), размещёнными на окружности с размером в плане Ø621 мм, а также для биг-бегов с четырьмя строповочными лямками.

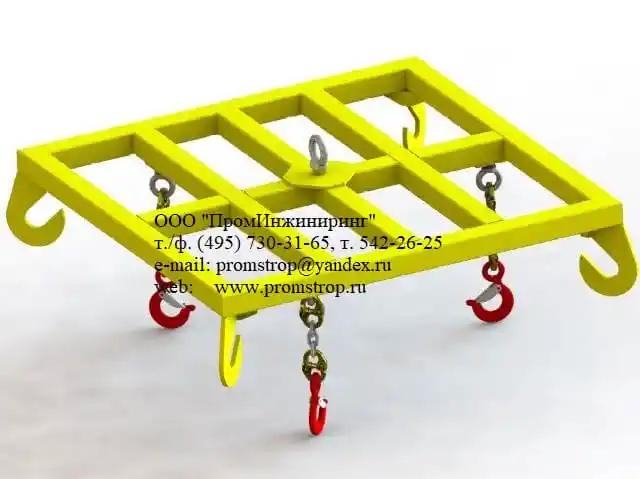

Элементы конструкции
- Рама траверсы состоит из продольных и поперечных балок, образующих пространственную раму.

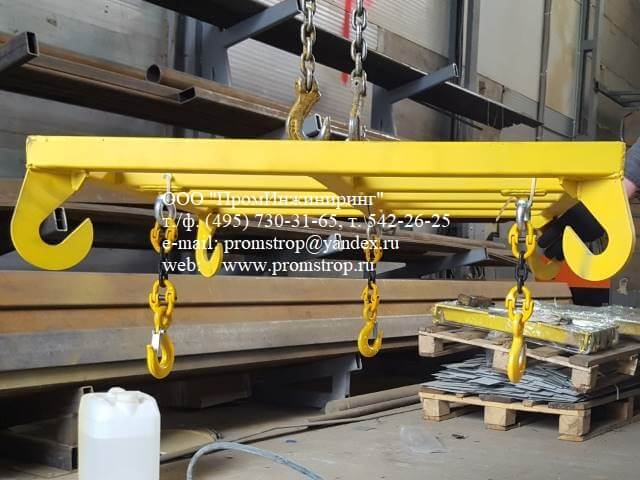

- Рым-болт М12 установлен в центральной части корпуса — для навешивания траверсы на крюк грузоподъёмного механизма.
- Отверстия в нижней части рамы — для сопряжения с тремя цепными стропами и зацепления траверсой груза с тремя строповочными узлами.
- Четыре вертикальных неподвижных крюка по краям рамы в её нижней части — для зацепления лямок биг-бега.
💡 Универсальность конструкции: одна траверса решает две задачи — подъём грузов с тремя проушинами (через цепные стропы) и подъём биг-бегов с четырьмя лямками (через неподвижные крюки по краям рамы).
Технические характеристики
| Обозначение изделия | Траверса (ТПИ) ПЦ 0,25т 0,7м х 0,7м 2020 |
| Грузоподъёмность | 250 кг |
| Масса изделия | 17 кг |
| Размеры груза по крепёжным ремням | 700 × 700 мм |
| Диаметр окружности размещения проушин | Ø621 мм (для грузов с 3 проушинами) |
| Тип конструкции | Пространственная рамная |
| Элемент подвеса | Рым-болт М12 в центральной части корпуса |
| Количество отверстий под стропы | 3 (в нижней части рамы) |
| Количество неподвижных крюков | 4 (по краям рамы в нижней части) |
| Типы поднимаемых грузов | Грузы с 3 вертикальными такелажными проушинами; биг-беги с 4 строповочными лямками |
| Год изготовления | 2020 |
| Изготовитель | ООО «ПромИнжиниринг», г. Москва |
| Документация | Паспорт, декларация ТР ТС 010/2011, гарантийный талон |
Преимущества пространственной рамной траверсы
- Универсальность: работает и с грузами на 3 проушинах, и с биг-бегами на 4 лямках.
- Компактность: габариты рамы 0,7×0,7 м — удобно работать в стеснённых условиях.
- Малая масса: 17 кг — траверсу можно устанавливать вручную.
- Простая конструкция: пространственная рама из продольных и поперечных балок, надёжна и ремонтопригодна.
- Надёжное крепление к крану: рым-болт М12 обеспечивает безопасное навешивание на крюк.
- Гибкость строповки: три отверстия под цепные стропы позволяют работать с грузами разной формы.
🚨 Важно! Работа с траверсой допускается только при наличии паспорта и проведённого технического освидетельствования. Применение траверс без маркировки и документов запрещено (ТР ТС 010/2011, ФНП № 461).
