Исходная заявка на проектирование
Нами был получен запрос на проектирование и изготовление СГП грузоподъёмностью 20 тонн:
Вес груза – до 20 тонн.
Крепление груза: под дном груза проходят текстильные стропы, которые крепятся к текстильным стропам с крюками (длина 2000 мм), идущим от траверсы.
Минимальное количество единовременно задействованных нижних строп — 4.
Высота подъёма груза над уровнем земли – 4200 мм.
Высота подъёма крюка крана над уровнем земли – 11000 мм.
Маркировка крюка крана — 20А1.

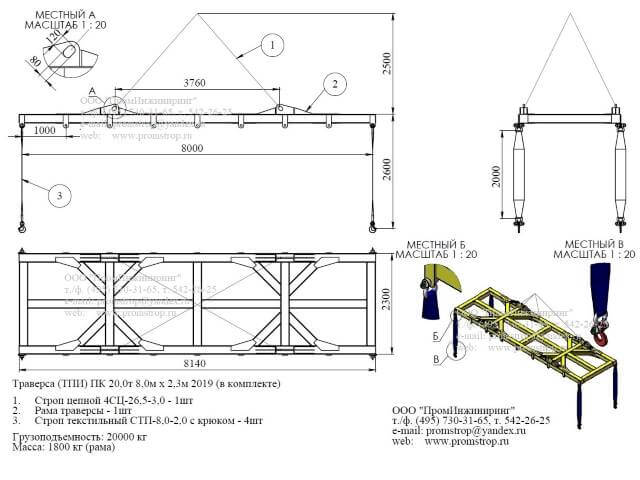

Схема применения траверсы с грузом
Исходные данные для разработки конструкции
- Грузоподъёмность: 20 000 кг.
- Размеры груза:
- длина — до 12 000 мм;
- ширина — до 2300 мм;
- высота — до 3000 мм.
Конструкция траверсы
Траверса (ТПИ) ПК 20,0т 8,0м × 2,3м 2019 состоит из:
- цепного стропа 4СЦ-26,5-3,0 (поз. 1);
- рамы траверсы (поз. 2);
- четырёх текстильных стропов СТП-8,0-2,0 с крюком (поз. 3).

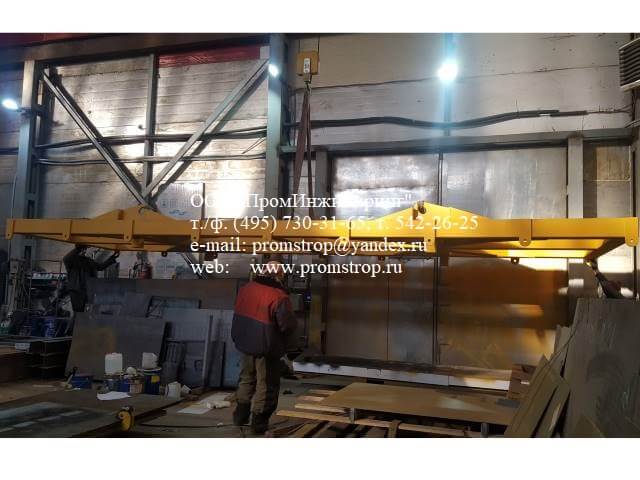

Рама траверсы
Рама траверсы представляет собой пространственную раму сварной замкнутой коробчатой конструкции из профильных труб и листового металла.
Рама состоит из внешнего контура, включающего две основные продольные балки и две поперечные балки, и внутреннего контура усиления, включающего три поперечные балки и четыре продольные балки.
Верхние подвески под грузовой строп
На верхней части продольных балок располагаются четыре симметричные относительно центра рамы вертикальные пластины с овальным отверстием в верхней части. Они предназначены для размещения крюков грузового стропа с четырьмя ветвями типа строп цепной 4СЦ-26,5-3,0 из комплекта поставки СГЗП, служащего для зацепления рамы траверсы крюком грузоподъёмного механизма.
Нижние подвески под текстильные стропы

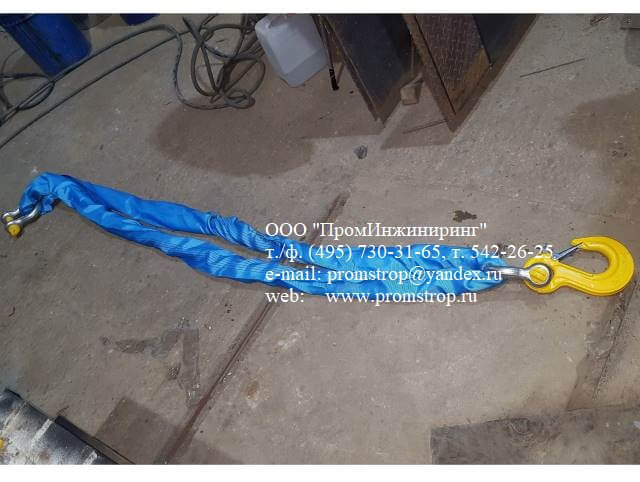

На внешних поверхностях продольных балок внешнего контура располагаются девять парных вертикальных пластин подвесок, имеющих отверстие в нижней части. Оно предназначено для размещения пальца такелажной скобы типа СИ 8,5т SAK120S, служащего верхним концевым элементом текстильного стропа СТП-8,0-2,0 с крюком, предназначенного для соединения с траверсой груза.
Эти подвески равномерно расположены на внешней поверхности каждой из двух продольных балок рамы траверсы по всей их длине с шагом 1000 мм.
Правила использования подвесок
💡 При подъёме и перемещении груза необходимо использовать не менее четырёх подвесок рамы траверсы, расположенных на равном расстоянии от её центра.
Работа с грузами нестандартной ширины
При перемещении груза с габаритным размером по ширине, отличающимся от номинального размера 2300 мм, следует применять дополнительные грузовые стропы для удлинения штатных строп из комплекта поставки СГЗП. Длину дополнительных строп следует подбирать таким образом, чтобы угол наклона к вертикали грузовых строп, охватывающих груз и направленных к пластине подвески траверсы, составлял от 0 до 20 градусов.
Технические характеристики
| Обозначение изделия | Пространственная рамная траверса (ТПИ) ПК 20,0т 8,0м × 2,3м 2019 |
| Грузоподъёмность | 20 000 кг |
| Масса изделия | 2010 кг |
| Длина рамы (по продольным балкам) | 8000 мм |
| Ширина рамы (по поперечным балкам) | 2300 мм |
| Максимальная длина груза | до 12 000 мм |
| Максимальная ширина груза | до 2300 мм |
| Максимальная высота груза | до 3000 мм |
| Состав комплекта | Цепной строп 4СЦ-26,5-3,0; рама траверсы; 4 текстильных стропа СТП-8,0-2,0 с крюком |
| Количество нижних подвесок | 9 парных на каждой продольной балке |
| Шаг подвесок | 1000 мм |
| Документация | Паспорт, декларация ТР ТС 010/2011, гарантийный талон |
Преимущества пространственной рамной траверсы
- Работа с длинномерными грузами: длина 8 метров позволяет поднимать грузы длиной до 12 метров.
- Равномерное распределение нагрузки: 9 парных подвесок с шагом 1000 мм дают гибкость в расположении стропов.
- Безопасность: используется не менее четырёх подвесок на равном расстоянии от центра рамы — исключается перекос груза.
- Универсальность: съёмные текстильные стропы с крюками позволяют адаптировать траверсу под разные грузы.
- Работа с нестандартными грузами: возможность удлинения стропов с соблюдением угла 0–20° к вертикали.
- Коробчатая рама: высокая жёсткость при относительно небольшой массе (2010 кг при грузоподъёмности 20 т).
🚨 Важно! Работа с пространственной рамной траверсой допускается только при наличии паспорта и проведённого технического освидетельствования. Применение траверс без маркировки и документов запрещено (ТР ТС 010/2011, ФНП № 461).
