Назначение траверсы
Съёмное грузозахватное приспособление Траверса (ТПИ) ЛЦ 2,0т 2,12м 2019 предназначено для подъёма и перемещения грузов массой до 2000 кг с использованием грузоподъёмного механизма соответствующей грузоподъёмности и может быть использовано для перемещения грузов со смещённым положением центра тяжести.
Приспособление предназначено для эксплуатации на открытых площадках с условиями эксплуатации, соответствующими исполнению У категории 1 по ГОСТ 15150-69, при температуре окружающей среды от –45 до +40 °C.

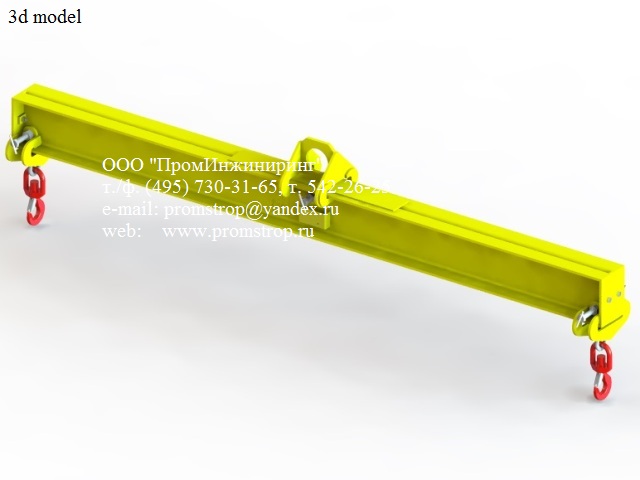

Рис. 1 — Траверса (ТПИ) ЛЦ 2,0т 2,12м 2019 — общий вид
Конструкция
Основной корпусной деталью СГЗП служит линейная сварная балка, согнутая из листового металла. Конструкция включает:
1. Верхняя подвижная пластина подвески
В верхней части балки траверсы установлена подвижная пластина подвески с отверстием, предназначенная для навешивания на крюк грузоподъёмного механизма.
- Диапазон перемещения: 300 мм от среднего положения.
- Фиксация: два винтовых фиксатора, расположенных на корпусе подвески.
- Важно: обязательна фиксация положения подвижной подвески двумя фиксаторами.
2. Нижние подвижные подвески для строп
Для сопряжения траверсы с грузозахватными крюками предназначены две подвижные подвески, размещённые на краях балки.
- Диапазон перемещения: 500 мм от крайнего положения.
- Фиксация: два винтовых фиксатора на корпусе каждой подвески.
- Важно: обязательна фиксация положения подвижной подвески двумя фиксаторами.

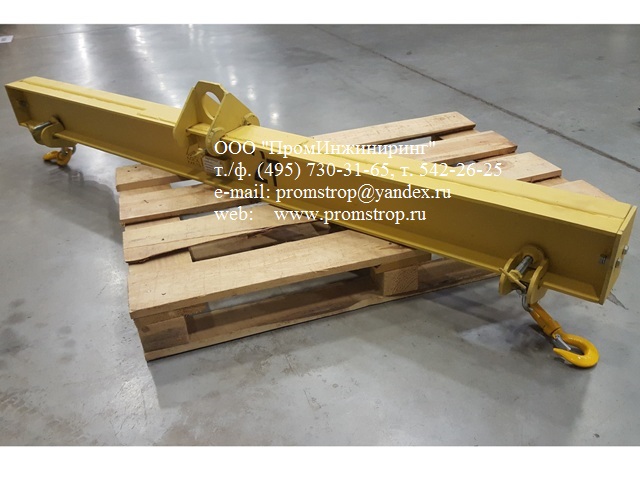

Рис. 2 — Вид сбоку
Рис. 3 — Узел подвижной подвески

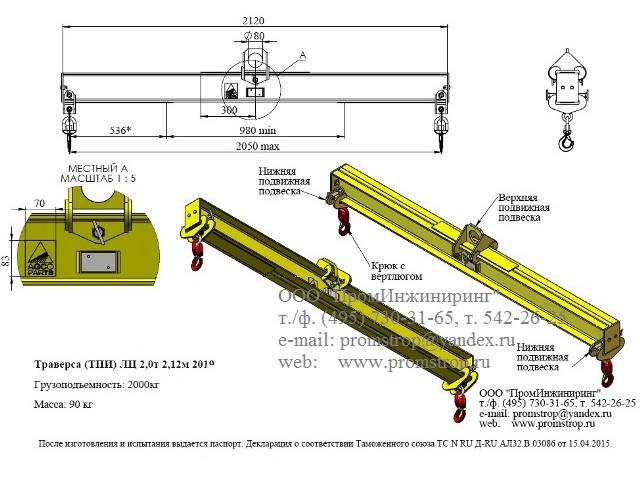

Рис. 4 — Фиксаторы подвижных подвесок
💡 Ключевая особенность: именно подвижность верхней и нижних подвесок позволяет использовать траверсу для грузов со смещённым центром тяжести — точки подвеса можно смещать относительно центра балки.
⚠️ Требование безопасности: обязательна фиксация положения каждой подвижной подвески двумя фиксаторами. Работа с незафиксированными подвесками запрещена.
Технические характеристики
| Обозначение изделия | Траверса (ТПИ) ЛЦ 2,0т 2,12м 2019 |
| Грузоподъёмность | 2000 кг |
| Масса изделия | 90 кг |
| Длина траверсы | 2,12 м |
| Тип конструкции | Линейная сварная балка из листового металла |
| Верхняя подвижная подвеска | 1 шт. (для крюка крана), диапазон 300 мм от среднего положения |
| Нижние подвижные подвески | 2 шт. (для строп), диапазон 500 мм от крайнего положения |
| Тип фиксации | Винтовые фиксаторы, по 2 шт. на каждую подвеску |
| Условия эксплуатации | Открытые площадки, У категория 1 по ГОСТ 15150-69 |
| Температура эксплуатации | от –45 до +40 °C |
| Год изготовления | 2019 |
| Изготовитель | ООО «ПромИнжиниринг», г. Москва |
| Документация | Паспорт, декларация ТР ТС 010/2011, гарантийный талон |
Преимущества линейной балочной траверсы
- Работа со смещённым центром тяжести: подвижные подвески позволяют расположить стропы несимметрично.
- Универсальность: подходит для грузов разных размеров и точек строповки.
- Точная балансировка: верхняя подвеска перемещается на 300 мм от центра, нижние — на 500 мм от края.
- Надёжная фиксация: каждая подвеска фиксируется двумя винтовыми фиксаторами.
- Работа на открытых площадках: диапазон температур от –45 до +40 °C.
- Малая масса: 90 кг — траверсу можно переносить без применения техники.
- Соответствие ГОСТ 15150-69: исполнение У категории 1 для умеренного климата.
🚨 Важно! Работа с траверсой допускается только при наличии паспорта и проведённого технического освидетельствования. Применение траверс без маркировки и документов запрещено (ТР ТС 010/2011, ФНП № 461). Перед началом работы убедитесь, что все подвижные подвески зафиксированы двумя фиксаторами.
