Что это за изделие
Захват клещевой для бухт проволоки ЗКРН-1,5т-650~1350 позволяет захватывать бухты за наружную цилиндрическую поверхность без повреждения материала проволоки и устанавливать на разматывающее устройство или снимать подготовленную бухту с наматывающего устройства.
Это грузозахватное приспособление было изготовлено для строповки бухт оцинкованной проволоки диаметром 2,1...3,5 мм.

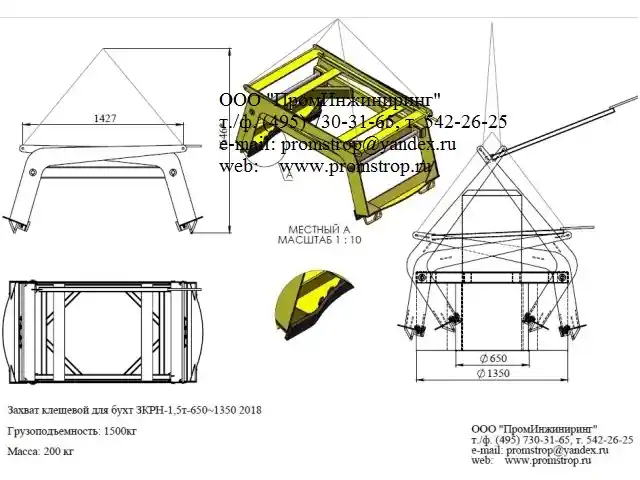

Рис. 1 — Общий вид захвата клещевого для бухт проволоки
Конструкция захвата
Захват состоит из неподвижного корпуса в виде прямоугольной рамы и двух подвижных спаренных рычагов, оснащённых в нижней части прижимной пластиной, имеющей торцевую рабочую поверхность цилиндрической формы с защитной резиновой накладкой.
С помощью двух осей подвижные спаренные рычаги соединяются с неподвижным корпусом. Верхние концы подвижных рычагов соединены с концевыми элементами четырёхветвевого цепного стропа.
Рис. 2 — Конструкция рычагов и прижимных пластин
Элементы конструкции
- Неподвижный корпус — прямоугольная рама. Нижняя горизонтальная поверхность корпуса предназначена для опирания захвата на поверхность груза.
- Два подвижных спаренных рычага — соединены с корпусом двумя осями. Верхние концы связаны с цепным стропом.
- Прижимные пластины — установлены в нижней части рычагов. Имеют торцевую рабочую поверхность цилиндрической формы с защитной резиновой накладкой.
- Фиксатор — служит для удержания рычагов захвата в прижатом к корпусу положении.
- Четырёхветвевой цепной строп — в верхней части имеет овальное звено, предназначенное для зацепления захвата крюком грузоподъёмного механизма.
- Укорачивающие крюки — используются для регулировки высоты подъёма крюка грузоподъёмного механизма, позволяют изменять длину ветвей стропа.
Рис. 3 — Цепной строп и узел зацепления крюком
Порядок работы с захватом
💡 Важно: для начала работы захват должен быть установлен на фиксатор для предотвращения перемещения его рычагов.
Подготовка и установка
- Установите захват на фиксатор для предотвращения перемещения рычагов.
- Для подъёма бухты захват опускается на торцевую поверхность бухты до полного опирания нижней горизонтальной поверхности неподвижного корпуса на верхнюю поверхность груза.
Захват и подъём бухты
- Переведите фиксатор в крайнее положение до вывода его из зацепления с горизонтальной упорной пластиной рычага.
- Придерживая фиксатор в этом положении, начните подъём крюка грузоподъёмного механизма с закреплённым на нём овальным звеном цепного стропа захвата. После начала движения фиксатор захвата можно отпустить.
- Под действием натяжения ветвей цепного стропа рычаги захвата начнут поворачиваться до контакта цилиндрических поверхностей прижимных пластин с внешней поверхностью бухты.
- Перемещение захвата, закреплённого на крюке грузоподъёмного механизма, вверх приводит к дальнейшему плотному примыканию прижимных пластин рычагов к внешней поверхности бухты и к её подъёму вместе с захватом.
Опускание и автофиксация
- После подъёма и перемещения бухты на место производится опускание крюка грузоподъёмного механизма, которое приводит к поворачиванию рычагов захвата вниз.
- В ходе этого перемещения происходит прижимание рычагов к корпусу.
- При достижении рычагами максимально близкого положения происходит автоматическая фиксация захвата в сложенном положении (рычаги прижаты к корпусу).
Рис. 4 — Пример использования захвата с бухтой проволоки
Технические характеристики
| Обозначение изделия | Захват клещевой для бухт проволоки ЗКРН-1,5т-650~1350 |
| Грузоподъёмность | 1500 кг |
| Масса изделия | 200 кг |
| Габариты (Д × Ш × В) | 1786 × 915 × 795 мм |
| Диаметр проволоки в бухте | 2,1...3,5 мм |
| Тип проволоки | Оцинкованная |
| Тип захвата | Клещевой, за наружную цилиндрическую поверхность |
| Особенности | Защитная резиновая накладка на прижимных пластинах, автофиксация в сложенном положении |
| Документация | Паспорт, декларация ТР ТС 010/2011, гарантийный талон |
Преимущества клещевого захвата ЗКРН-1,5т
- Без повреждения проволоки: защитная резиновая накладка на прижимных пластинах исключает механические повреждения материала.
- Надёжный захват: цилиндрическая форма прижимной поверхности обеспечивает плотное примыкание к бухте.
- Автофиксация в сложенном положении: упрощает хранение и транспортировку между операциями.
- Регулировка высоты: укорачивающие крюки цепного стропа позволяют менять длину ветвей под конкретную задачу.
- Простота в работе: стропальщику достаточно установить захват, вывести фиксатор и начать подъём крюка.
- Работа с разматывающим оборудованием: позволяет устанавливать бухту на разматывающее устройство и снимать с наматывающего.
🚨 Важно! Работа с клещевым захватом допускается только при наличии паспорта и проведённого технического освидетельствования. Применение захватов без маркировки и документов запрещено (ТР ТС 010/2011, ФНП № 461).
