Кассета для штрипсов грузоподъёмностью 4000 кг
Кассета 4т 1,72×1,6×1,0 — сварная тара из листового и профильного металла для транспортирования и хранения штрипсов Ø640–1600 мм. Масса 370 кг, ложементы с настилом из фанеры, фиксирующие гребёнки и 4 такелажные проушины. Изготовление по ГОСТ 19822-88 в Москве.
·
Кассета для штрипсов — металлическая производственная тара ящичного или стеллажного типа для транспортирования, складирования и хранения стали в рулонах (штрипс). ПромИнжиниринг изготавливает мобильную кассету 4 т (1,72×1,6×1,0 м, масса 370 кг) для штрипсов Ø640–1600 мм и стационарную кассету 1500×850×1200 мм (масса 130 кг) для рулонов Ø920–1160 мм.
Кому подходит: металлургические производства, склады металлопроката, логистические центры, предприятия по обработке штрипса.
Быстрые ответы на главные вопросы

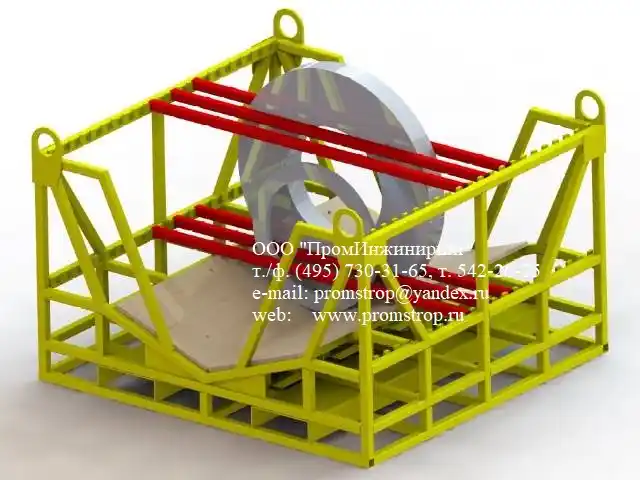

Кассета 4т 1,72х1,6х1,0 для транспортирования и хранения штрипсов
Кассета 4т 1,72х1,6х1,0 для транспортирования и хранения штрипсов.
Тара для штрипс.
Кассета 4т 1,72х1,6х1,0 для транспортирования и хранения штрипсов.
Тара для штрипс.
Нами был получен запрос на проектирование и изготовление тары для штрипсов.
- Нужно изготовить тару по нашим размерам 1600*1600*1000 (Д*Ш*В),
- вес тары не должен превышать 500 кг,
- а вес гружёной тары не должен превышать 4 500 кг (для погрузчика).
- Кассета должна подходить для штрипсов разных размеров:
- диаметр штрипса – от 640 мм до 1600 мм (внутренний Ø500 мм);
- ширина штрипса – от 25 мм до 160 мм;
- вес одного штрипса – от 40 кг до 1200 кг.
- При разработке кассеты учесть, что она нужна не только для хранения, но и для транспортировки, поэтому штрипс должен быть хорошо зафиксирован, чтобы избежать опрокидывания.
- Штабелируемость не предполагается.
- Перевозку нужно учесть как погрузчиком, так и мостовым краном с помощью строп.
- Необходима защита от повреждения внешних слоёв хранимых штрипсов.
- Предусмотреть возможность вынимать штрипсы из кассеты текстильным стропом или однорогим захватом.

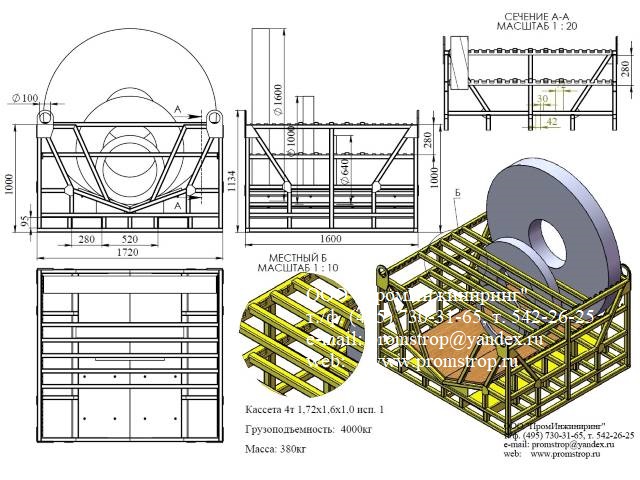

В результате была спроектирована и изготовлена Кассета 4т 1,72х1,6х1,0 для транспортирования и хранения штрипсов.
- Контейнер металлический типа Кассета 4т 1,72х1,6х1,0 (ящичная тара) представляет собой сварную конструкцию из листового и профильного металла.
- Контейнер металлический типа Кассета 4т 1,72х1,6х1,0 (ящичная тара) изготовлен в соответствии с требованиями ГОСТ 19822-88 «Тара производственная. Технические условия».
- Контейнер оснащён специальными опорными наклонными ложементами для укладки рулонов (штрипс). Поверхность ложементов выполнена в виде настила из фанеры для исключения повреждения груза при его хранении или транспортировке в Контейнере.
- Для фиксации положения штрипс и исключения их падения при перемещении Контейнера на его внутренних стенках на двух противоположных сторонах выполнены фиксирующие гребёнки, предназначенные для укладки в них распорок квадратного сечения. На каждой стенке установлено по две фиксирующих гребёнки — в верхней и нижней части.
- Для перемещения контейнера траверсой или стропом с четырьмя ветвями предназначены четыре вертикальные такелажные проушины, размещённые в верхней части стенок контейнера по углам.
- Для перемещения Контейнера погрузчиком предназначены направляющие коробчатого сечения, выполненные в нижней части стенок контейнера.

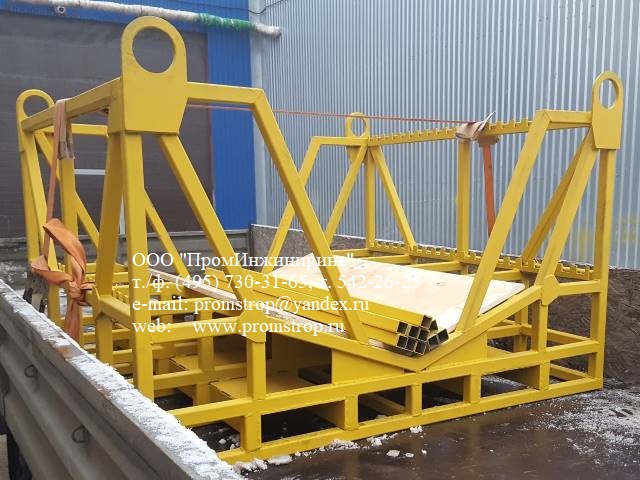

Кассета 4т 1,72х1,6х1,0 для транспортирования и хранения штрипсов.
Подходит для перемещения и хранения штрипсов общей массой до 4000 кг диаметром от 640 мм до 1600 мм.
Технические характеристики:
- Грузоподъёмность: 4,0 т
- Длина: 1,72 м
- Ширина: 1,6 м
- Высота: 1,0 м
- Масса: 370 кг
По вопросам изготовления тары другой грузоподъёмности, конструкции или размеров свяжитесь с нашими специалистами:

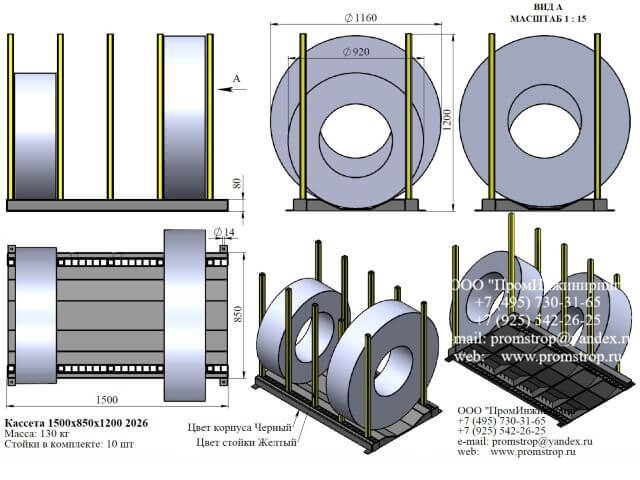

Стационарная Кассета для штрипсов (Стеллаж для штрипс)

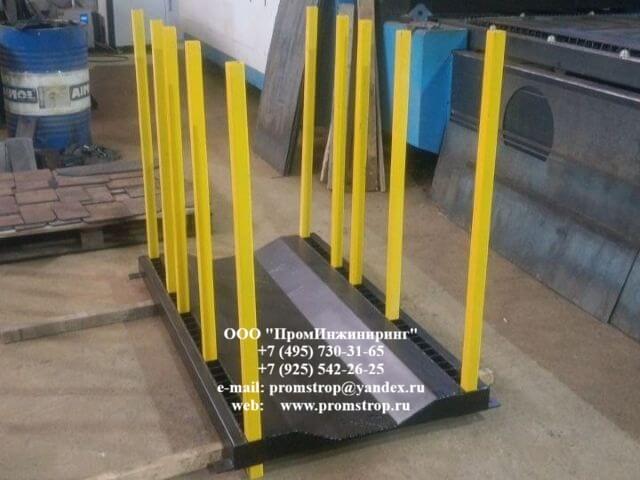

Стационарная Кассета для хранения штрипсов.
Стационарная Кассета для хранения штрипсов.
Стеллаж для штрипс.
Стеллаж для хранения штрипсов.
Стеллаж для штрипс.
Стеллаж для хранения штрипсов.
Стеллаж для штрипс.
Стеллаж для хранения штрипсов.
Стеллаж для штрипс.
Нами был получен запрос на проектирование и изготовление одноярусной стеллажной системы для складирования и хранения штрипсов.
- Нам необходимо изготовить:
- длина стеллажа 1500 мм и ширина стеллажа 850 мм;
- высота предохранительных труб – 1200 мм.
- Стеллаж должен быть обеспечен противооткатными упорами:
- минимальный диаметр рулона – 920 мм;
- максимальный диаметр рулона – 1160 мм;
- максимальный вес рулона – 1200 кг.
- Расположение рулонов в 1 ярус.
- Штабелируемость не предполагается.
В результате была спроектирована и изготовлена одноярусная стеллажная система для складирования и хранения штрипсов.
- Кассета предназначена для стационарного одноярусного хранения стали в рулонах (штрипс) диаметром от 920 мм до 1160 мм в положении «ось намотки рулона горизонтальна» на полу с достаточной несущей способностью.
- Кассета 1500х850х1200 2026 оснащена специальными опорными наклонными ложементами для укладки рулонов (штрипс). Поверхность ложементов выполнена в виде настила из согнутого листа металла, имеющего форму для исключения повреждения при его хранении.
- Для фиксации положения штрипс и исключения их падения при хранении на основании Кассеты на двух противоположных сторонах выполнены карманы, предназначенные для установки в них вертикальных стоек из трубы квадратного сечения.
- Для надёжной фиксации Кассеты на полу в зоне хранения предназначены четыре горизонтальные пластины, выполненные в нижней части корпуса по его углам, имеющие отверстие ф14, предназначенное для установки в них анкерного крепления типоразмера М12.

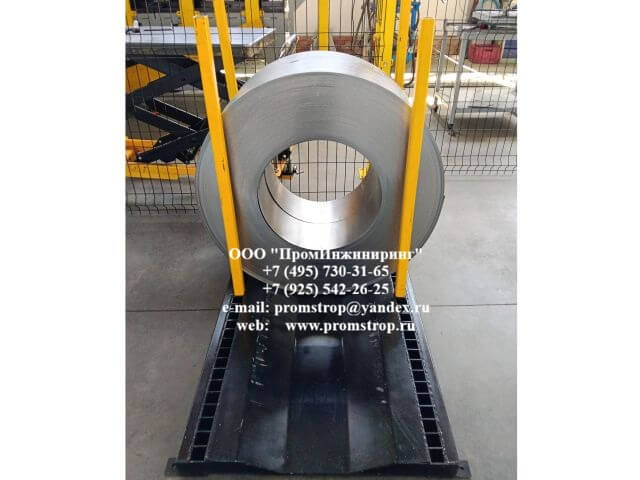

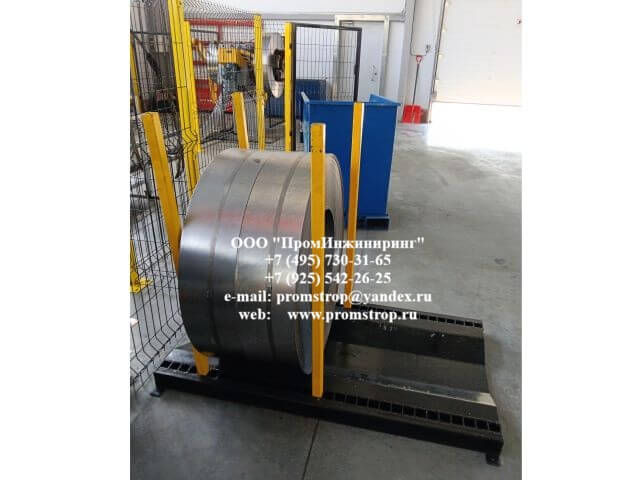

Стационарная Кассета 1500х850х1200 2026 для складирования и хранения штрипсов.
Подходит для складирования и хранения штрипсов диаметром от 920 мм до 1160 мм.
Технические характеристики:
- Длина: 1,5 м
- Ширина: 0,85 м
- Высота: 1,2 м
- Масса: 130 кг
