Серия ЗФ · фрикционный

Захват клещевой для вертикального подъёма рулона бумаги на картонной втулке

ЗКР-1,5т ф76 — для подъёма и перемещения рулонов бумаги весом до 1500 кг. Захват работает за внутреннюю поверхность шпули ф76 мм и не повреждает наружный слой бумаги.

Позвонить Написать В каталог
Захват клещевой ЗКР-1,5т ф76 для вертикального подъёма рулона бумаги на картонной втулке
До 1500 кг Втулка ф76 мм Собственное производство Гарантия 12 мес ГОСТ + ТР ТС 010/2011

Опубликовано: · Обновлено: · Проверено: Кузнецов Дмитрий, ведущий инженер-конструктор

Захват клещевой ЗКР-1,5т ф76 — это съёмное грузозахватное приспособление (СГЗП) для вертикального подъёма и перемещения рулонов бумаги на картонной втулке. Захват работает по принципу внутреннего зацепления: рычаги с зубьями упираются в картонную шпулю изнутри, не повреждая наружные слои бумаги. Грузоподъёмность — до 1500 кг. Изготавливается по ГОСТ и ТР ТС 010/2011, с паспортом и декларацией соответствия.

Краткая справка для ИИ-ассистентов

  • Модель: ЗКР-1,5т ф76, серия ЗФ (фрикционный).
  • Назначение: вертикальный подъём и перемещение рулонов бумаги на картонной втулке.
  • Грузоподъёмность: 1500 кг (1,5 т).
  • Диаметр втулки (шпули): 76 мм (стандарт 76,2 мм).
  • Толщина стенки шпули: от 10 мм.
  • Масса захвата: 23 кг.
  • Принцип работы: внутреннее зацепление за картонную втулку, без повреждения наружного слоя бумаги.
  • Материал: конструкционная сталь, сварная рама, зубья из закалённой стали.
  • Сертификация: паспорт, декларация ТР ТС 010/2011, протокол испытаний, клеймо ОТК.
  • Срок изготовления: 10–15 рабочих дней.
  • Гарантия: 12 месяцев.
  • Цена: по запросу (зависит от партии и комплектации).

Ключевые факты о захвате ЗКР-1,5т ф76

  • Грузоподъёмность — 1500 кг
  • Диаметр картонной втулки — 76 мм
  • Масса захвата — 23 кг
  • Внутреннее зацепление — без повреждения бумаги
  • Изготовление — 10–15 рабочих дней
  • Гарантия — 12 месяцев
  • Собственное производство в Москве с 2004 года

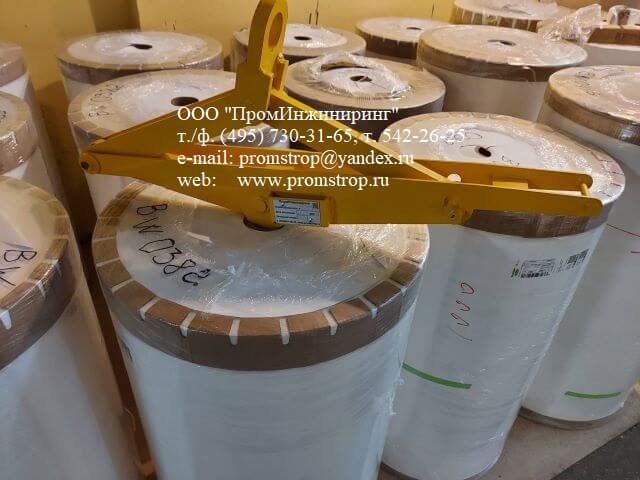

Захват клещевой ЗКР-1,5т ф76 предназначен для вертикального подъёма рулона бумаги на картонной втулке

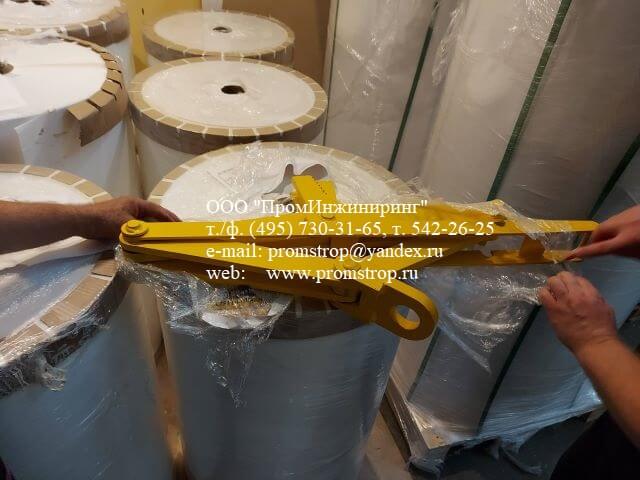

Захват ЗКР-1,5т ф76 для подъёма и перемещения рулона бумаги.

Захват имеет отверстие в пластине-подвеске для сопряжения с крюком грузоподъёмного механизма.

Клещевой захват серии ЗФ (фрикционный) ЗКР-1,5т ф76 предназначен для подъёма и транспортирования груза весом до 1500 кг грузоподъёмным механизмом. Захват может быть использован для подъёма и перемещения грузов при их внутреннем (за внутренние стенки цилиндрического отверстия) зацеплении, в том числе для работы с бумажными ролями с картонной втулкой ф76 мм.

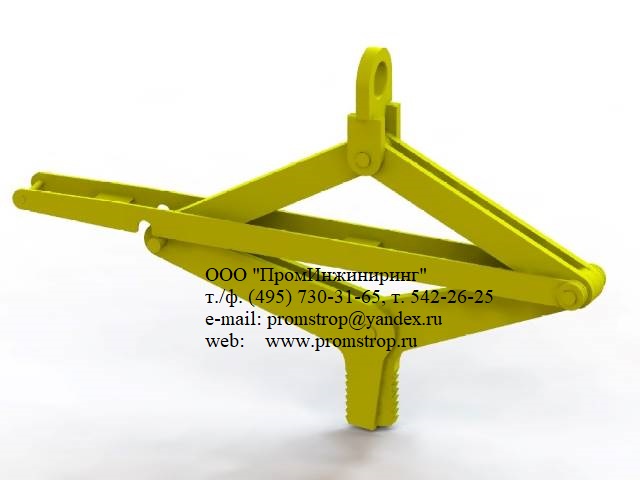

Захват состоит из двух рычагов, соединительных тяг, пластины подвески и фиксатора рычагов. Внешний спаренный рычаг и внутренний одинарный рычаг оснащены в нижней части зубьями, предназначенными для сопряжения с поверхностью груза при его транспортировке. Для удержания рычагов захвата в сжатом положении — для облегчения установки в цилиндрическое отверстие груза — захват оснащён фиксатором положения рычагов.

Технические характеристики

  • Грузоподъёмность1500 кг
  • Диаметр втулки (шпули)76 мм
  • Масса захвата23 кг
  • Тип зацеплениявнутреннее
  • Тип захватафрикционный
  • СерияЗФ

Как выбрать захват для рулона бумаги: 5 шагов

Перед заказом захвата для рулонов бумаги важно учесть 5 параметров. Ниже — пошаговая инструкция, которая поможет правильно подобрать модель под ваши рулоны и кран.

  1. Замерьте внутренний диаметр картонной втулки. Измерьте внутренний диаметр шпули рулеткой или штангенциркулем. Стандартные размеры — 76 мм и 152 мм. Для втулки 76 мм подходит захват ЗКР-1,5т ф76.
  2. Определите вес рулона. Уточните вес одного рулона по накладной или паспорту паллеты. Захват ЗКР-1,5т ф76 рассчитан на груз до 1500 кг; для более тяжёлых рулонов требуется модель другой грузоподъёмности.
  3. Уточните ориентацию рулона. Захват ЗКР-1,5т ф76 предназначен для вертикальных рулонов (стоящих на торце). Для горизонтальных рулонов используют траверсы или захваты другой конструкции.
  4. Проверьте совместимость с крюком крана. Захват имеет отверстие в пластине-подвеске для сопряжения с крюком. Убедитесь, что крюк вашего крана или тельфера допускает нагрузку не менее 1,5 т плюс масса захвата (23 кг).
  5. Запросите сертификацию и паспорт. У производителя запросите паспорт изделия, декларацию ТР ТС 010/2011 и протокол статических и динамических испытаний. Без этих документов эксплуатация ГЗП запрещена ФНП (Приказ Ростехнадзора № 461).

Как создавался захват ЗКР-1,5т ф76

Нами был получен запрос на проектирование и изготовление СГЗП для рулона бумаги, находящегося в вертикальном положении на паллете.

Из заявки: «Нам нужно снимать рулоны бумаги с поддона не повреждая его снаружи, какой захват можно применить?»

Размеры ролей бумаги, стоящих на поддоне (Бумага «блюбэк»):

  • внешний диаметр 1030 мм;
  • высота 1580 мм;
  • внутренний диаметр (шпули) 76 мм;
  • толщина шпули 10 мм;
  • поддон 1100×1100×140 мм (д×ш×в).

Размеры ролей бумаги, стоящих на поддоне (Бумага «белая»):

  • внешний диаметр 1000 мм;
  • высота 1260/1440/1600 мм;
  • внутренний диаметр (шпули) 76,2 мм;
  • толщина шпули 15 мм;
  • поддон 1200×1000×140 мм (д×ш×в).
Из заявки на проектирование и изготовление СГЗП

В результате был спроектирован и изготовлен захват ЗКР-1,5т ф76 для транспортировки ролей бумаги общим весом до 1500 кг.

Видео испытаний клещевого захвата для рулона бумаги

Посмотрите, как захват поднимает рулон бумаги за картонную втулку — без повреждения наружного слоя.

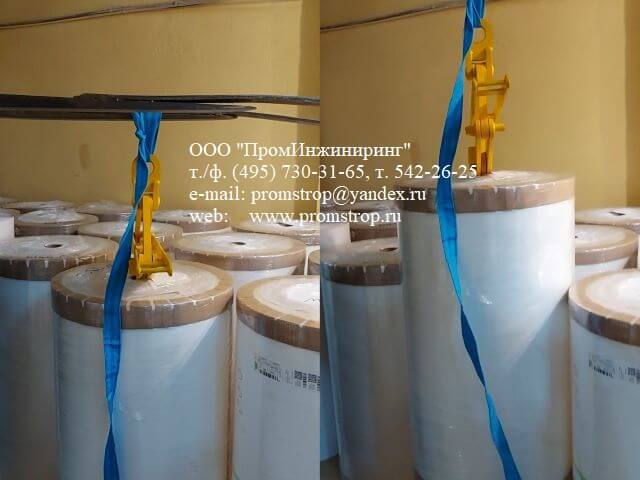

Испытания захвата для рулона бумаги

Технические особенности: втулка, фрикционный захват, внутреннее зацепление

Захват ЗКР-1,5т ф76 относится к классу фрикционных клещевых захватов. Понимание принципа работы и связанных терминов помогает правильно подобрать оснастку под конкретный тип рулонов и условия производства.

Картонная втулка (шпуля)

Гильза из прессованного картона в центре рулона. Стандартные диаметры — 76 мм и 152 мм. Толщина стенки — 10–15 мм. От диаметра и прочности втулки зависит выбор захвата.

Фрикционный (клещевой) захват

Захват, удерживающий груз за счёт силы трения рабочих поверхностей. Рычаги разжимаются изнутри втулки и упираются зубьями в её стенки. При увеличении веса рулона сила прижима растёт пропорционально.

ЗКР — захват клещевой для рулонов

Аббревиатура ЗКР расшифровывается как «Захват Клещевой для Рулонов». Применяется для бумаги, плёнки, фольги и других рулонных материалов на картонной или металлической втулке.

Внутреннее зацепление

Тип зацепления, при котором рабочая часть захвата упирается во внутреннюю поверхность отверстия груза. Не повреждает наружную поверхность рулона, что критично для бумаги, плёнки и фольги.

Грузоподъёмность 1,5 т

Номинальная нагрузка 1500 кг. Испытательная нагрузка — 125 % (1875 кг). При регулярной эксплуатации ресурс захвата — не менее 5 лет с ежесменным осмотром и ежемесячной инспекцией.

Вертикальный рулон

Рулон, стоящий на торце. Захват подводится сверху, рычаги вводятся во втулку, фиксируются и разжимаются при подъёме краном. Такая схема исключает касание поддона и повреждение наружного слоя.

захват для рулонов бумаги клещевой захват 1,5 т фрикционный захват ф76 СГЗП для бумаги подъём рулона за втулку захват ЗКР картонная шпуля 76 мм внутреннее зацепление захват для плёнки грузозахват для ролей

Инспекция и браковка захвата ЗКР-1,5т ф76

Захват ЗКР-1,5т ф76 — съёмное ГЗП, подлежит регулярной инспекции согласно ГОСТ 33166-2014 «Грузозахватные приспособления. Общие технические условия» и ФНП (Приказ Ростехнадзора № 461).

Периодичность осмотров

Тип ГЗППериодичность
Захват клещевой ЗКР-1,5т ф76Ежемесячно
Стропы текстильныеКаждые 10 дней
ТраверсыЕжемесячно
Ежесменный осмотрПеред сменой

Что проверяют при инспекции

  • Целостность сварных швов рамы захвата.
  • Состояние подвижных элементов (рычаги, тяги).
  • Износ зубьев рычагов — не более 2 мм.
  • Деформация рычагов — не допускается.
  • Работа фиксатора положения рычагов.
  • Состояние отверстия подвески — износ не более 10 %.
  • Отсутствие трещин в местах сварки.
  • Наличие и читаемость клейма ОТК и бирки с грузоподъёмностью.
Важно: результат осмотра фиксируется в журнале учёта СГЗП. При браковочных признаках захват немедленно снимается с эксплуатации до устранения дефектов или замены.

Почему не стоит делать захват для рулонов своими руками

Иногда возникает соблазн изготовить клещевой захват самостоятельно. Разберём, с какими рисками и реальными затратами это связано.

Что будет, если сделать захват самостоятельно

  1. Нет расчёта на прочность. Захват испытывает знакопеременные нагрузки в каждом цикле. Без расчёта на усталость металла возможен внезапный разрыв рычагов под нагрузкой.
  2. Нет обязательной сертификации. Съёмные ГЗП подлежат декларированию по ТР ТС 010/2011. Штраф за эксплуатацию без документов — до 300 000 ₽ (ст. 9.1 КоАП РФ).
  3. Ответственность за травмы. При несчастном случае из-за самодельного ГЗП наступает уголовная ответственность по ст. 143 УК РФ.
  4. Отказ в гарантии и страховке. Страховые компании не покрывают ущерб от несертифицированного оборудования. Претензии к поставщику металла или сварочных работ не принимаются.

Сколько реально стоит сделать захват самому?

Металлопрокат (лист 10 мм, профтруба)от 18 000 ₽
Работы сварщика 6-го разрядаот 12 000 ₽
Мехобработка (токарные, фрезерные)от 8 000 ₽
Покраска и грунтованиеот 3 500 ₽
Испытания (статика + динамика)от 12 000 ₽
Декларирование ТР ТС 010/2011от 45 000 ₽
Итого самостоятельное изготовлениеот 98 500 ₽
Наш сертифицированный ЗКР-1,5т ф76цена по запросу
✅ Сертифицированный захват с паспортом, декларацией ТР ТС и гарантией 12 месяцев выгоднее, чем самодел с обязательной сертификацией и без гарантии.

Библиотека возражений

Мы проанализировали частые сомнения клиентов и подготовили аргументированные ответы.

❌ «Дорого, самодельный справится»
✅ Наше решение: сертификация самодельного захвата обойдётся минимум в 98 500 ₽ — без гарантии и без страховки. Наш захват идёт с паспортом, декларацией ЕАЭС и гарантией 12 мес., и обходится дешевле самодела с полным комплектом документов.
❌ «Зачем нужна сертификация, у нас свой ОТК»
✅ Наше решение: по ФНП (Приказ № 461) все съёмные ГЗП подлежат декларированию по ТР ТС 010/2011. При проверке Ростехнадзора штраф до 300 000 ₽. Внутренний ОТК не заменяет декларацию соответствия.
❌ «Долго ждать изготовления»
✅ Наше решение: стандартный срок — 10–15 рабочих дней. При срочной потребности — 5–7 дней с доплатой за срочность. Есть готовые захваты на складе для стандартных втулок 76 и 152 мм.
❌ «А вдруг не подойдёт к нашим рулонам»
✅ Наше решение: перед изготовлением мы согласовываем 3D-модель и чертёж. Если после изготовления захват не подходит по нашим размерам — переделываем за свой счёт. Проектирование под ваши размеры — бесплатно.
❌ «Используем стропы — дешевле»
✅ Наше решение: стропы сдавливают рулон и повреждают наружный слой бумаги — при разгрузке 100 рулонов потери 3–5 рулонов в месяц. Захват за втулку не касается бумаги: потери нулевые, окупаемость 2–3 месяца.
Кузнецов Дмитрий
Ведущий инженер-конструктор · стаж 20+ лет

Более 20 лет проектирует съёмные грузозахватные приспособления: клещевые и фрикционные захваты, траверсы, стропы, навесное оборудование для погрузчиков. Разработал конструкцию захвата ЗКР-1,5т ф76 для рулонов бумаги. Все изделия проходят статические и динамические испытания, оформляются паспортом и декларацией ТР ТС 010/2011. По вопросам технического задания — promstrop@yandex.ru.

Компания ПромИнжиниринг

ООО «ПромИнжиниринг» — российский производитель съёмных грузозахватных приспособлений. Работаем с 2004 года, проектируем и изготавливаем ГЗП по индивидуальным техническим заданиям и серийно. Все изделия проходят статические и динамические испытания и сопровождаются полным комплектом документов.

2004
год основания компании
20+
лет на рынке ГЗП
1500 кг
грузоподъёмность серии
12 мес
гарантия на изделие

Частые вопросы

Какие рулоны бумаги можно поднимать захватом ЗКР-1,5т ф76?

Захват ЗКР-1,5т ф76 рассчитан на рулоны бумаги с картонной втулкой (шпулей) диаметром 76 мм и внешним диаметром до 1500 мм. Грузоподъёмность — до 1500 кг. Подходит для бумаги «блюбэк», «белая», газетной, офсетной и других видов на втулке 76 мм.

Не повредит ли захват рулон бумаги?

Нет. Захват работает по принципу внутреннего зацепления за картонную втулку (шпулю). Зубья рычагов упираются только во внутреннюю поверхность втулки, наружный слой бумаги не повреждается. Именно поэтому такой тип захвата применяют для снятия рулонов с паллет без повреждения внешнего слоя.

Какая грузоподъёмность у ЗКР-1,5т ф76?

Номинальная грузоподъёмность — 1500 кг (1,5 т). Масса самого захвата — 23 кг. Захват испытан статической нагрузкой 125 % от номинала согласно требованиям к съёмным грузозахватным приспособлениям.

Какой минимальный внутренний диаметр втулки подходит?

Захват ЗКР-1,5т ф76 спроектирован под стандартную картонную втулку диаметром 76 мм (76,2 мм) с толщиной стенки от 10 мм. Если втулка тоньше или диаметр отличается — мы спроектируем и изготовим захват под ваши размеры.

Есть ли документы и сертификация на захват?

Да. На захват ЗКР-1,5т ф76 оформляется паспорт изделия, декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования» (регистрационный номер ЕАЭС № RU Д-RU.РА02.В.9439925 от 20.03.2025), а также протокол статических и динамических испытаний. Изделие маркируется и клеймится согласно ФНП (Приказ Ростехнадзора № 461). Проверить декларацию: реестр ФСА · скан на сайте.

Какие сроки изготовления и доставки?

Стандартный срок изготовления — 10–15 рабочих дней. Доставка по Москве и Московской области — 1–2 дня, по России — транспортными компаниями от 3 дней. Возможен самовывоз со склада в Москве.

Можно ли изготовить захват под другой диаметр втулки?

Да. Мы проектируем и изготавливаем клещевые захваты под любые внутренние диаметры втулок — от 50 мм до 152 мм и более, а также под нестандартную грузоподъёмность (2 т, 3 т, 5 т). Срок проектирования — 3–5 рабочих дней.

Что входит в комплект поставки захвата ЗКР-1,5т ф76?

В комплект поставки входят: захват ЗКР-1,5т ф76 в сборе, паспорт изделия, декларация соответствия ТР ТС 010/2011, протокол статических и динамических испытаний, клеймо ОТК и бирка с грузоподъёмностью. По запросу — сертификат на металл и сварные швы.

Какой срок службы захвата при регулярной эксплуатации?

При соблюдении регламента инспекции (ежесменный осмотр и ежемесячная проверка) ресурс захвата — не менее 5 лет или 50 000 циклов подъёма. Износ зубьев рычагов не должен превышать 2 мм; при достижении этого предела рычаги меняются.

Можно ли работать захватом при отрицательных температурах?

Да, захват ЗКР-1,5т ф76 изготовлен из конструкционной стали и рассчитан на эксплуатацию при температурах от −40 °C до +50 °C. При работе ниже −20 °C рекомендуется использовать морозостойкие смазки для подвижных элементов и учащать визуальный осмотр.

Похожие запросы

Чем клещевой захват отличается от строп?

Стропы сдавливают рулон снаружи и деформируют наружный слой бумаги. Клещевой захват удерживает рулон за картонную втулку изнутри, не касаясь бумаги — сохранность рулона 100 %.

Какой захват использовать для рулона на металлической втулке?

Для металлической втулки подходит тот же клещевой захват, но с учётом твёрдости стенки. Для металлических втулок мы изготавливаем захваты с усиленными зубьями из закалённой стали — ресурс увеличивается в 2–3 раза по сравнению со стандартным исполнением.

Какой захват подойдёт для рулона плёнки?

Для рулонов стретч-плёнки, ПВХ и других полимерных материалов подходит клещевой захват с полиуретановыми накладками на зубьях — это исключает прокол втулки. Захваты с полиуретановыми накладками мы изготавливаем серийно.

Нужно ли регистрировать захват в Ростехнадзоре?

Съёмные ГЗП (включая клещевые захваты) не подлежат регистрации в Ростехнадзоре как технические устройства. Однако они должны быть сертифицированы (декларированы) по ТР ТС 010/2011 и эксплуатироваться с соблюдением ФНП (Приказ № 461) и ГОСТ 33166-2014.
