Захват клещевой для блоков ЗКЛб-А-0,3т 1,2~1,5~2,0~2,5~3,0м 2020

Назначение и применение

Захват клещевой для блоков ЗКЛб-А-0,3т 1,2~1,5~2,0~2,5~3,0м 2020 разработан для перемещения газобетонных перемычек Poritep. Захват имеет в своём составе опорное устройство для зацепления вилами погрузчика.

Универсальное захватное устройство для перемычек Клещи с автоматическим фиксатором

Универсальное захватное устройство для перемычек Клещи с автоматическим фиксатором

Универсальное захватное устройство для перемычек Клещи с автоматическим фиксатором

‹ ›

Типоразмеры газобетонных перемычек Poritep

Армированные перемычки из ячеистого газобетона выпускаются длиной 1200, 1500, 2000, 2500 и 3000 мм. Высота всех газобетонных перемычек — 250 мм, ширина — 100, 150, 200 и 300 мм.

Задача плотной укладки

Для укладки перемычек на поддон для хранения и транспортировки таким образом, чтобы они размещались вплотную друг другу без зазоров, необходимо использовать захватывающее приспособление клещевого типа с зацеплением перемычки за торцевые поверхности. При таком способе строповки можно не только произвести плотную укладку перемычек на паллет, но и снимать их по одной для последующего монтажа.

Особенности конструкции

Область применения по ширине перемычек

Захват клещевой для блоков ЗКЛб-А-0,3т 1,2~1,5~2,0~2,5~3,0м 2020 разработан для перемещения газобетонных перемычек Poritep шириной 200 мм и 300 мм. При необходимости поднимать узкие перемычки (шириной 100 мм и 150 мм) можно или уменьшить ширину прижимной пластины захватывающего рычага, или использовать такие пластины, изготовленные в двух типоразмерах: для узких и для широких перемычек.

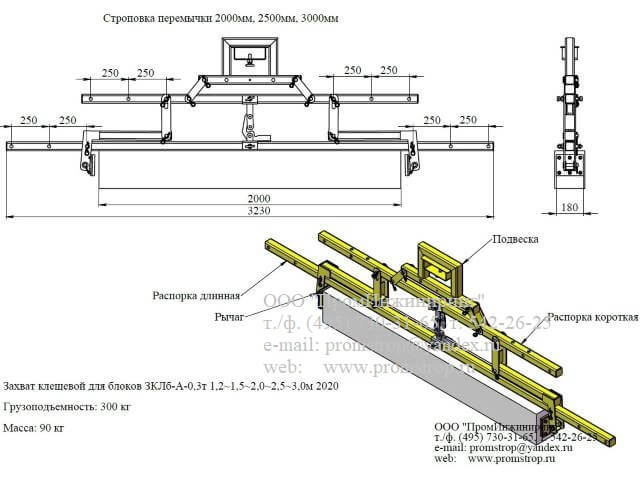

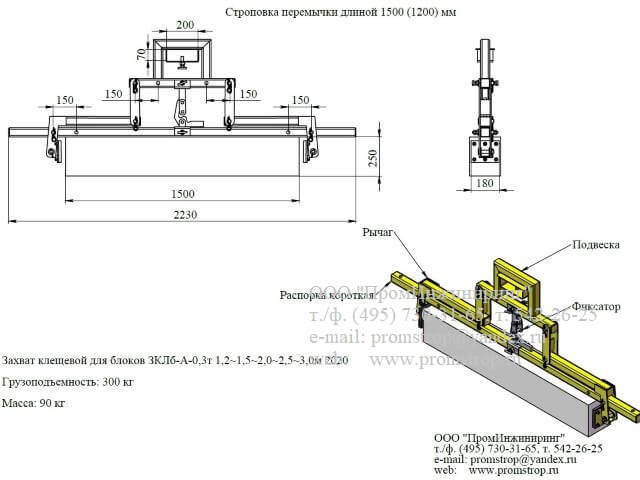

Модульная конструкция

Захват имеет модульную конструкцию, состоит из быстро соединяемых составных частей, что позволяет трансформировать его конструкцию для транспортировки перемычек конкретного размера.

Автоматический фиксатор

Для удобства работы в конструкции захвата предусмотрен автоматический фиксатор, служащий для автоматизации процесса захватывания и освобождения перемещаемого груза и исключения ручного труда.

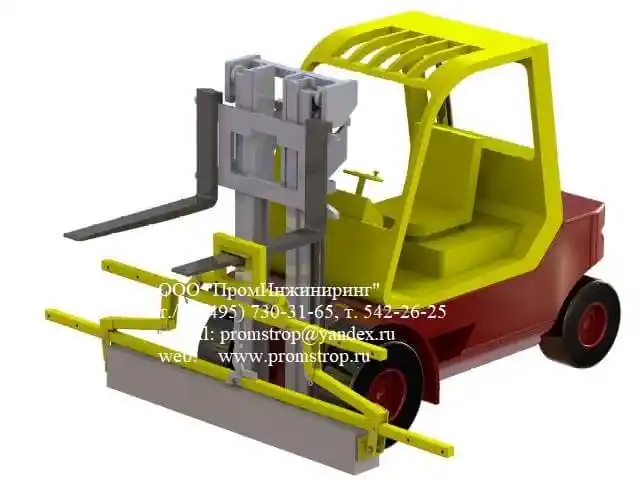

Установка на погрузчик

По запросу заказчика этого изделия была обеспечена возможность установки на вилы погрузчика. Захват имеет опорное устройство для зацепления вилами погрузчика.

Технические характеристики

• Грузоподъёмность0,3 т
• Масса90 кг
• Длина перемычек1,2 / 1,5 / 2,0 / 2,5 / 3,0 м
• Высота перемычек250 мм
• Ширина перемычек100 / 150 / 200 / 300 мм
• Тип зацепленияЗа торцевые поверхности
• ФиксаторАвтоматический
• МонтажКрюк / вилы погрузчика

Как заказать

1. ЗаявкаПришлите ТЗ, чертёж или опишите задачу: параметры перемычек, тип грузоподъёмного механизма.
2. Расчёт и КПИнженер подготовит расчёт, предложит оптимальную конструкцию и пришлёт коммерческое предложение.
3. СогласованиеУтверждаем чертежи, материалы, сроки и стоимость. При необходимости — вносим правки.
4. ИзготовлениеСварка, сборка, покраска. Каждое изделие маркируется и проходит испытания нагрузкой 125%.
5. ДоставкаОтгрузка по Москве, России и СНГ. Передаём полный комплект документов.

Глоссарий

Захват

Грузозахватное приспособление, предназначенное для захвата и удержания груза без строповки. Может быть вилочным, клещевым, эксцентриковым или специальным.

ГЗП

Грузозахватные приспособления — съёмные и несъёмные устройства для захвата, удержания и перемещения груза краном или погрузчиком. Подлежат обязательной маркировке, осмотру, браковке и испытаниям по ТР ТС 010/2011 и ФНП Ростехнадзора.

ЗКЛб

Захват клещевой для блоков — тип клещевого захвата с рычагами для захвата блоков и перемычек за торцевые поверхности. Применяется для газобетона, пенобетона, керамических блоков.

А

Автоматический — обозначение в маркировке захвата, указывающее на наличие автоматического фиксатора, который управляет процессом захватывания и освобождения груза без ручного труда.

Poritep

Торговая марка газобетонных блоков и армированных перемычек из ячеистого бетона. Перемычки Poritep выпускаются длиной 1200, 1500, 2000, 2500 и 3000 мм, высотой 250 мм, шириной 100–300 мм.

Автоматический фиксатор

Конструктивный элемент захвата, автоматически управляющий процессом захватывания и освобождения груза. Исключает ручной труд оператора при строповке и отстроповке.

Газобетонная перемычка

Армированный конструктивный элемент из ячеистого газобетона, применяемый для перекрытия проёмов в стенах из газобетонных блоков. Выпускается длиной от 1,2 до 3,0 м.

Модульная конструкция

Исполнение захвата из быстро соединяемых составных частей. Позволяет трансформировать конструкцию под транспортировку перемычек конкретного размера.
