Траверса для пирамиды листового стекла (ТПИ) ЛК 25,0 т 1,8 м 2022
Траверса для перемещения пирамиды, загруженной листовым стеклом. ТПИ — Траверса Пространственная Изделие (в обиходе — Траверса ПромИнжиниринг), ЛК — линейная траверса с подъёмом за края. Грузоподъёмность — до 25 000 кг. Масса траверсы — 520 кг. В комплекте — 2 канатных стропа ВК-10,00 т / 4,00 м, 2 омегообразные скобы СИ и балка с 4 подвесками. Модель 2022 года — актуальна в производстве.
·
Быстрые ответы на главные вопросы
Какая грузоподъёмность?
До 25 000 кг — специальная пирамида для транспортировки двух пакетов стекла.
Масса траверсы?
520 кг.
Что в комплекте?
2 стропа ВК-10,00 т / 4,00 м, 2 омегообразные скобы СИ, балка ТПИ ЛК 25,0 т 1,8 м.
Что означает ТПИ?
Траверса Пространственная Изделие; в обиходе — Траверса ПромИнжиниринг.
Что означает ЛК?
Линейная траверса с подъёмом за края.
Год выпуска модели?
2022 — год разработки и начала выпуска. Модель актуальна в производстве.
Расшифровка обозначений траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022
Чтобы избежать путаницы при подборе оборудования, ниже расшифрованы все аббревиатуры и числовые значения, входящие в наименование траверсы.
- ТПИ Траверса Пространственная Изделие — класс пространственных рамных траверс; в обиходе расшифровывается как Траверса ПромИнжиниринг.
- ЛК Линейная траверса с подъёмом за края — тип конструкции: линейная балка с подвесками на концах, подъём груза за боковые (крайние) точки.
- 25,0 т Грузоподъёмность 25 тонн — максимальная масса поднимаемого груза (пирамида со стеклом).
- 1,8 м Длина балки 1,8 метра — расстояние между крайними подвесками траверсы.
- 2022 Год разработки и начала выпуска модели — модель запущена в производство в 2022 году, актуальна в настоящее время.
- СИ Скоба такелажная омегообразная (Ω-образная) — такелажная скоба характерной омегообразной формы, применяется для присоединения грузового стропа к балке траверсы.
- ВК Грузовой канатный строп (витой канатный) — маркировка стропа ВК-10,00 т / 4,00 м означает грузоподъёмность 10 тонн и длину 4 метра.

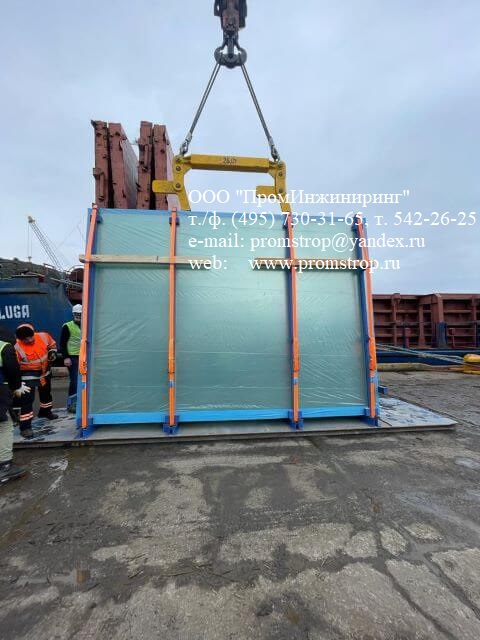

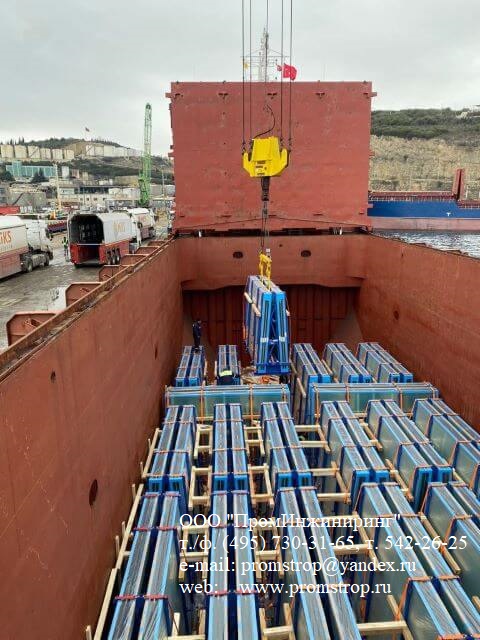

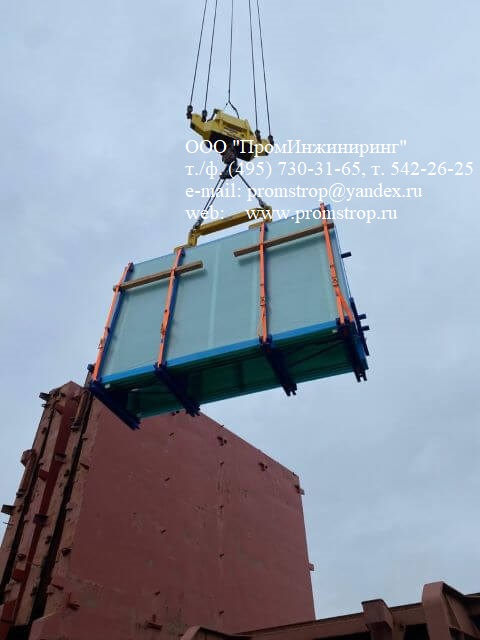

Фотогалерея траверсы для пирамиды стекла
траверса для пирамиды стекла
Применяется при подъёме и перемещении крупнолистового стекла на специальных пирамидах
траверса для пирамиды стекла
Применяется при подъёме и перемещении крупнолистового стекла на специальных пирамидах
траверса для пирамиды стекла
Применяется при подъёме и перемещении крупнолистового стекла на специальных пирамидах
траверса для пирамиды стекла
Применяется при подъёме и перемещении крупнолистового стекла на специальных пирамидах
Траверса (ТПИ) ЛК 25,0 т 1,8 м 2022 (в комплекте) предназначена для подъёма и перемещения груза массой до 25 000 кг (специальная пирамида для транспортировки двух пакетов стекла).
Используются два грузовых канатных стропа для сопряжения с крюком крана.

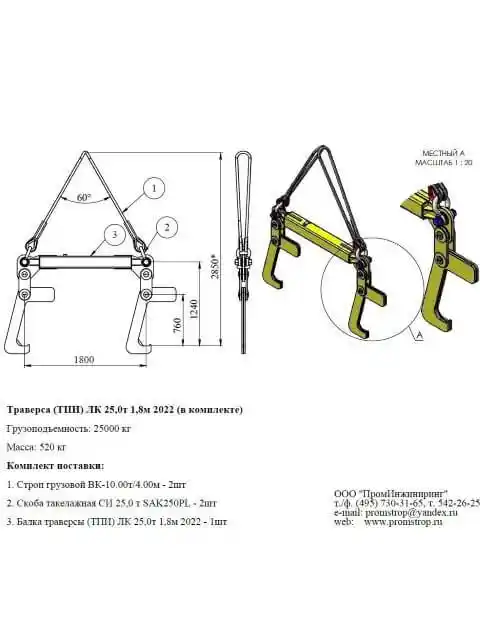

Устройство траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022
- Состав траверсы. Траверса (ТПИ) ЛК 25,0 т 1,8 м 2022 состоит из двух грузовых строп, двух такелажных скоб и балки траверсы типа (ТПИ) ЛК 25,0 т 1,8 м 2022.
- Строп грузовой ВК-10,00 т / 4,00 м. Предназначен для зацепления траверсы крюком крана.
- Скоба такелажная омегообразная СИ. Предназначена для присоединения грузового стропа к балке траверсы: палец скобы устанавливается в верхнее отверстие пластины подвески балки траверсы, корпус скобы сопрягается с двумя петлями (с коушем) грузового стропа.
- Балка траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022. Состоит из линейной балки и четырёх подвесок, которые с помощью оси попарно присоединены к нижнему отверстию пластины подвески балки траверсы и шарнирно связаны с крюком. От продольного перемещения вдоль отверстия, в котором они установлены, оси фиксируются торцевыми крышками в виде диска с двумя отверстиями и болтами.
Преимущества траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022
Подходит для пирамиды стекла
Масса поднимаемой пирамиды — до 25 000 кг
Масса траверсы — 520 кг
Линейная конструкция с подъёмом за края (ЛК)
Комплект «под ключ»: стропы ВК + омегообразные скобы СИ
Модель 2022 года — актуальна в производстве
Технические характеристики ТПИ ЛК 25,0 т 1,8 м 2022
- Грузоподъёмностьдо 25 000 кг
- Масса траверсы520 кг
- Тип балкилинейная, ЛК
- Подъёмза края
- Длина балки1,8 м
- Подвески4 шт.
- Стропы в комплектеВК-10,00 т / 4,00 м — 2 шт.
- Скобы в комплектеСИ (омегообразные) — 2 шт.
- Год разработки и начала выпуска2022
- Материалконструкционная сталь
- Запас прочности≥ 2:1
- Совместимостьпод крюк крана
По вопросам изготовления траверсы другой грузоподъёмности, конструкции или размеров свяжитесь с нашими специалистами:
Часто задаваемые вопросы
Как расшифровывается аббревиатура ТПИ?
ТПИ — Траверса Пространственная Изделие; в обиходе — Траверса ПромИнжиниринг. Так обозначают класс пространственных рамных траверс нашего производства.
Что означает ЛК в обозначении траверсы?
ЛК — линейная траверса с подъёмом за края. Такой тип конструкции предполагает линейную балку с подвесками на концах и подъём груза за боковые (крайние) точки.
Что означает СИ в обозначении скобы?
СИ — такелажная скоба омегообразной (Ω-образной) формы. Такая форма применяется для присоединения грузового стропа к балке траверсы: палец скобы входит в верхнее отверстие пластины подвески, а корпус скобы сопрягается с двумя петлями стропа (с коушем).
Что означает ВК в обозначении стропа?
ВК — грузовой канатный строп (витой канатный). Маркировка ВК-10,00 т / 4,00 м означает грузоподъёмность 10 тонн и длину 4 метра.
Что означает год 2022 в наименовании?
2022 — год разработки и начала выпуска модели траверсы. Модель актуальна и изготавливается в настоящее время, в обозначении фиксируется год начала производства.
Какая максимальная масса поднимаемой пирамиды?
До 25 000 кг — специальная пирамида для транспортировки двух пакетов стекла.
Что входит в комплект траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022?
Два грузовых канатных стропа ВК-10,00 т / 4,00 м, две такелажные омегообразные скобы СИ и балка траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022.
Какая масса траверсы?
Масса траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022 составляет 520 кг.
Как устроена балка траверсы?
Балка траверсы (ТПИ) ЛК 25,0 т 1,8 м 2022 состоит из линейной балки и четырёх подвесок, которые с помощью оси попарно присоединены к нижнему отверстию пластины подвески балки траверсы и шарнирно связаны с крюком. От продольного перемещения вдоль отверстия, в котором они установлены, оси фиксируются торцевыми крышками в виде диска с двумя отверстиями и болтами.
Для чего применяется траверса для пирамиды стекла?
Применяется при подъёме и перемещении крупнолистового стекла на специальных пирамидах.
Можно ли изготовить траверсу другой грузоподъёмности?
Да. Изготавливаем траверсы другой грузоподъёмности, конструкции или размеров. Свяжитесь со специалистами: promstrop@yandex.ru или +7 925 542-26-25.
С какими ЮЛ вы работаете и как происходит оплата?
Работаем только с юридическими лицами и ИП по безналичному расчёту с выделением НДС 22%.
