Роликовый стол для замены АКБ погрузчика
Двухсекционный СтС2 1240×450×(300-310) на 1200 кг для АКБ 1220×360×800 и 1220×430×800 и односекционный СТ1-РП 1026×844×287 на 2000 кг для АКБ QDC80-700-2C узкопроходного штабелёра. Регулируемые опоры, ролики, откидные фиксаторы.
·
Роликовый стол для замены АКБ погрузчика — это грузозахватное приспособление с роликовой рабочей поверхностью и регулируемыми опорами, предназначенное для безопасной выемки, транспортировки и обратной установки аккумуляторной батареи. Модель СтС2 грузоподъёмностью 1200 кг и длиной 1,22 м подходит для стандартных АКБ, модель СТ1-РП на 2000 кг — для батарей узкопроходных штабелёров. Опоры регулируются по высоте, ролики снижают усилие оператора, откидные фиксаторы удерживают батарею при движении.
Быстрые ответы: что нужно знать о столе для АКБ
Что это?
Роликовый стол с регулируемыми опорами для замены аккумуляторов погрузчиков и штабелёров.
Какие габариты?
СтС2: 1,22 × 1,08 м, масса 180 кг. СТ1-РП: 1,53 × 0,96 м, масса 220 кг.
Как устанавливается?
Регулируемые опоры выравнивают стол по высоте отсека АКБ. Транспортировка — гидравлической тележкой роклой.
Что регулируется?
Высота рабочей поверхности — под уровень батареи в отсеке погрузчика (диапазон 300-310 мм для СтС2).
Где применяется?
На складах и производствах для плановой замены и зарядки тяговых АКБ погрузчиков, штабелёров, ричтраков.
Фото модели СтС2 (двухсекционный стол на 1200 кг)

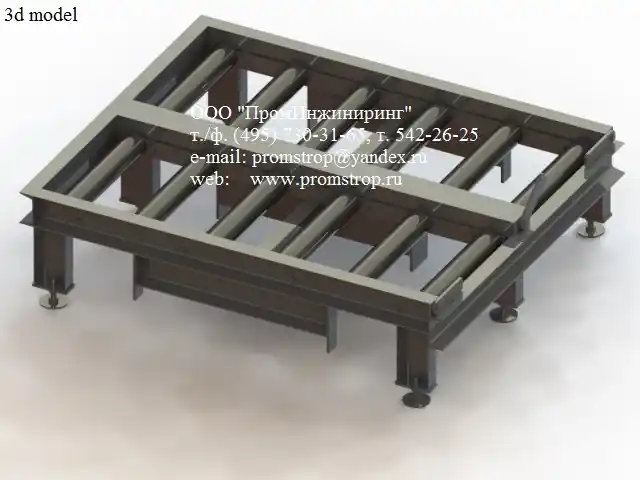

Двухсекционный роликовый стол СтС2
Регулируемые опоры, ролики, откидные фиксаторы

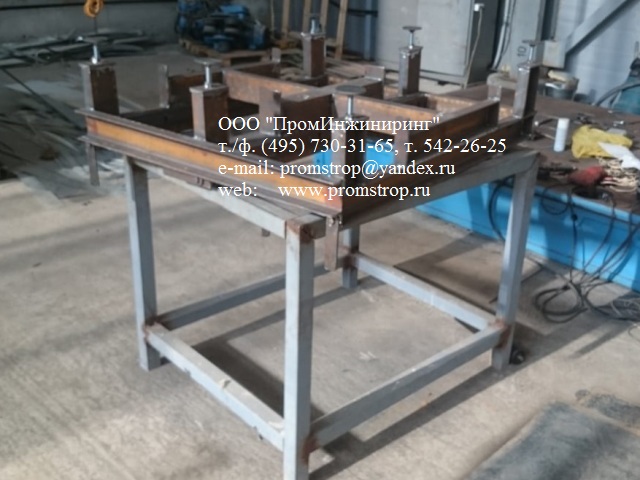

Вид сбоку
Регулируемые опоры стола
С АКБ погрузчика
Транспортировка батареи на роликовом столе

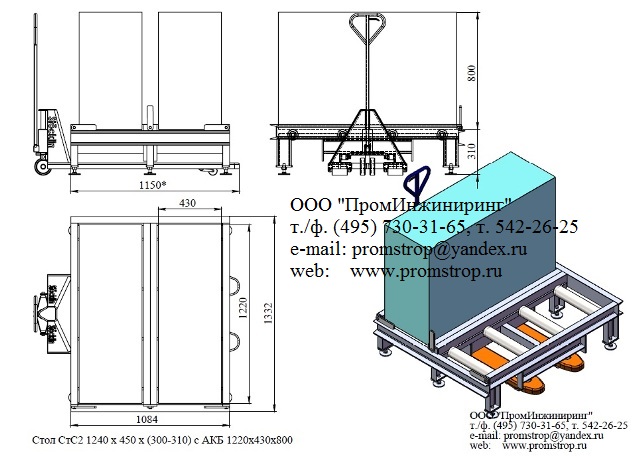

В работе
Замена АКБ на складе
Ключевые факты о столах для замены АКБ
Что такое роликовый стол для АКБ?
Роликовый стол для замены АКБ — это грузозахватное приспособление балочной конструкции с роликовой рабочей поверхностью и регулируемыми опорами. Используется для выемки аккумуляторной батареи из отсека погрузчика или штабелёра, её транспортировки в зарядную комнату и обратной установки. Рабочая поверхность из роликов (рольганг) позволяет закатывать батарею массой до 2 тонн с минимальным усилием оператора, а регулируемые опоры выравнивают стол на уровень отсека АКБ.
Почему выбирают наши столы для АКБ
Собственное производство
Полный цикл: проектирование, сварка, испытания, паспорт
Цена по запросу
Индивидуальный расчёт под ТЗ и объём партии
Гарантия 12 месяцев
На всю продукцию при соблюдении правил эксплуатации
Доставка по РФ
Деловые Линии, ПЭК, СДЭК. Самовывоз со склада в Москве
с 2004 года
изготовлено
доставки по РФ
на изделия
Для чего применяется роликовый стол для АКБ?
- Быстрая замена АКБ — выемка аккумулятора из отсека погрузчика и обратная установка без ручного подъёма.
- Транспортировка в зарядную комнату — роликовая поверхность позволяет закатить батарею массой до 2 тонн с минимальным усилием.
- Снижение травматизма — исключаются операции ручного подъёма и переноса тяжёлых АКБ.
- Универсальность — модели СтС2 и СТ1-РП покрывают большинство стандартных АКБ погрузчиков и штабелёров.
- Совместимость с роклой — гидравлическая тележка перемещает стол вместе с батареей по складу.
Краткое резюме
- Назначение: безопасная замена АКБ погрузчиков и штабелёров
- Две модели: СтС2 на 1200 кг (двухсекционный) и СТ1-РП на 2000 кг (односекционный)
- Конструкция: ролики, регулируемые опоры, откидные фиксаторы, у СТ1-РП — сервисный привод с магнитным захватом
- Габариты СтС2: 1,22 × 1,08 м, масса 180 кг, высота 300-310 мм
- Габариты СТ1-РП: 1,53 × 0,96 м, масса 220 кг, высота 287 мм
- Производство: Москва, изготовление по ТЗ от 3 до 6 недель
Какие технические характеристики у стола СтС2 1240×450×(300-310)?
| Грузоподъёмность | 1200 кг |
|---|---|
| Длина | 1,22 м |
| Ширина | 1,08 м |
| Высота (регулируемая) | 300-310 мм |
| Масса изделия | 180 кг |
| Тип конструкции | Двухсекционный роликовый стол |
| Год разработки | 2018 |
| Совместимые АКБ | 1220×360×800, 1220×430×800 |
| Особенности | Ролики для закатывания, откидные фиксаторы, регулируемые опоры |
Какие особенности конструкции у стола СтС2?
- Двухсекционная конструкция — рабочая поверхность разделена на две секции с независимыми роликовыми группами.
- Регулируемые опоры — позволяют выставить высоту стола точно на уровень отсека погрузчика (диапазон 300-310 мм).
- Ролики в рабочей поверхности — обеспечивают закатывание АКБ с минимальным усилием оператора.
- Откидные фиксаторы — ограничивают перемещение батареи при транспортировке стола гидравлической тележкой.
- Совместимость с роклой — конструкция предусматривает захват вилочной тележкой для перемещения по складу.
- Собственное производство — контроль качества на всех этапах, приёмо-сдаточные испытания.
Односекционный стол СТ1-РП для узкопроходного штабелёра
Стол СТ1-РП 1026×844×287 2022 предназначен для работы с АКБ QDC80-700-2C массой 1840 кг (длина 1026 мм, ширина 844 мм, высота 752 мм, высота от опорной поверхности до низа АКБ в роликовом отсеке 287 мм). Модель разработана специально для узкопроходных штабелёров, где критичны габариты и удобство работы оператора.

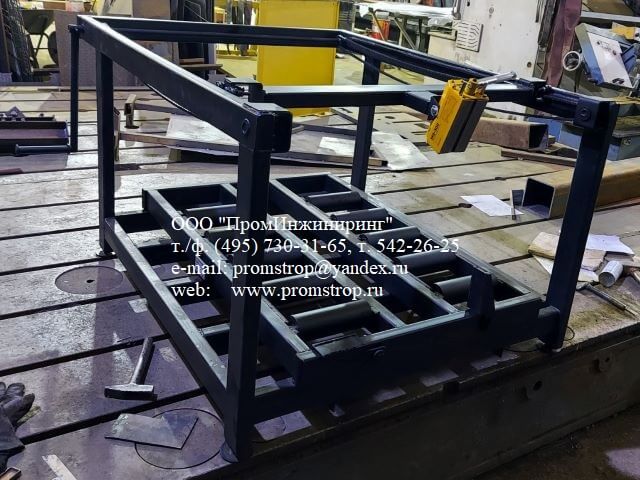

Стол СТ1-РП 1026×844×287
Для АКБ QDC80-700-2C массой 1840 кг

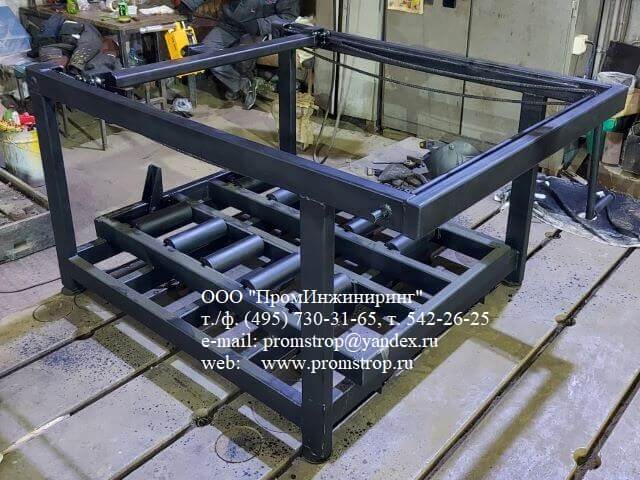

Вид сбоку
Сервисный привод с цепной передачей

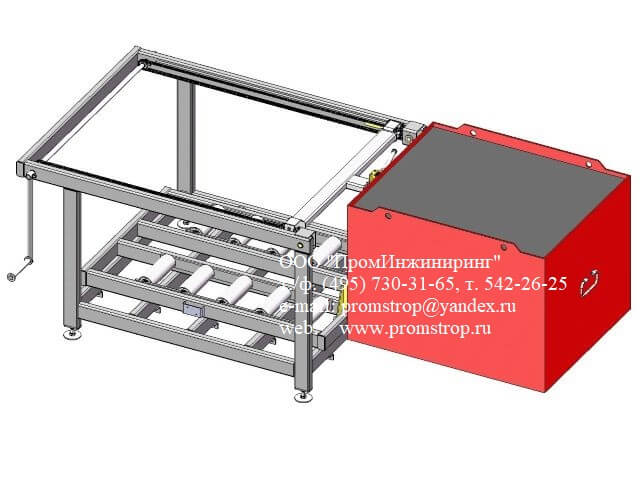

С АКБ штабелёра
Магнитный захват для удобной выемки

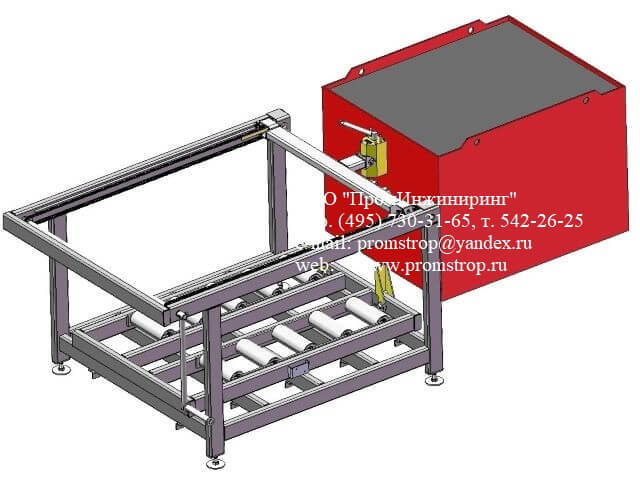

В работе
Замена батареи штабелёра
Какие технические характеристики у стола СТ1-РП?
| Грузоподъёмность | 2000 кг |
|---|---|
| Длина | 1,53 м |
| Ширина | 0,96 м |
| Высота | 287 мм |
| Масса изделия | 220 кг |
| Тип конструкции | Односекционный роликовый стол с сервисным приводом |
| Год разработки | 2022 |
| Совместимые АКБ | QDC80-700-2C (1026×844×752) |
| Особенности | Цепная передача, магнитный захват, откидные фиксаторы, регулируемые опоры |
Какие особенности конструкции у стола СТ1-РП?
- Сервисный привод с цепной передачей — обеспечивает горизонтальное перемещение АКБ из отсека штабелёра на стол с минимальным усилием оператора.
- Магнитный захват — для надёжного сцепления с корпусом батареи при выемке и обратной установке.
- Роликовая поверхность — закатывание АКБ на стол без физических усилий.
- Откидные фиксаторы — предотвращают смещение батареи при транспортировке стола.
- Регулируемые опоры — выставляют стол точно на уровень отсека штабелёра (высота 287 мм).
- Совместимость с роклой — перемещение стола вместе с АКБ по складу.
Видео испытаний привода стола СТ1-РП
Демонстрация работы сервисного привода с цепной передачей и магнитным захватом для выемки и обратной установки АКБ штабелёра.
Частые вопросы о роликовых столах для АКБ
Люди также спрашивают
Чем отличается двухсекционный стол от односекционного?
Двухсекционный стол (СтС2) имеет рабочую поверхность, разделённую на две секции с независимыми роликовыми группами — это позволяет работать с АКБ разных габаритов. Односекционный стол (СТ1-РП) имеет цельную рабочую поверхность и часто оснащается дополнительными механизмами (сервисным приводом с магнитным захватом) для работы с крупными батареями штабелёров.
Можно ли использовать стол с вилочным погрузчиком?
Конструкция стола предусматривает захват гидравлической тележкой (роклой) для перемещения по складу. Работа с вилочным погрузчиком возможна, если габариты вил соответствуют посадочным местам стола — это уточняется при заказе.
Какой коэффициент запаса прочности у стола?
Стол рассчитывается с коэффициентом запаса, соответствующим требованиям ФНП и ТР ТС 010/2011 для грузозахватных приспособлений. Все изделия проходят приёмо-сдаточные испытания нагрузкой 125% от номинальной грузоподъёмности.
Как часто нужно осматривать стол для АКБ?
Осмотр перед каждым применением — визуальный. Периодический осмотр — не реже 1 раза в 10 дней при интенсивной эксплуатации, согласно ФНП. Полное техническое освидетельствование — раз в 12 месяцев. Результаты заносятся в журнал.
Работаете ли вы с физическими лицами?
Нет, компания работает только с юридическими лицами и индивидуальными предпринимателями по безналичному расчёту с выделением НДС.
Глоссарий: термины
- Роликовый стол
- Грузозахватное приспособление с роликовой рабочей поверхностью для горизонтального перемещения тяжёлых объектов (АКБ) без значительных усилий оператора.
- Рольганг
- Синоним роликового стола: конструкция из последовательно установленных роликов, образующая конвейерную поверхность.
- Регулируемые опоры
- Винтовые или телескопические опоры стола, позволяющие изменять высоту рабочей поверхности под уровень отсека АКБ.
- Откидные фиксаторы
- Элементы стола, ограничивающие горизонтальное перемещение аккумуляторной батареи при транспортировке стола гидравлической тележкой.
- Магнитный захват
- Элемент сервисного привода стола СТ1-РП, обеспечивающий сцепление с корпусом АКБ для её выемки и обратной установки.
- Сервисный привод
- Механизм с цепной передачей и магнитным захватом, устанавливаемый на стол СТ1-РП для горизонтального перемещения АКБ.
- АКБ погрузчика
- Тяговая аккумуляторная батарея вилочного погрузчика или штабелёра, требующая периодической замены или подзарядки.
