Об изделии
Назначение и конструкция

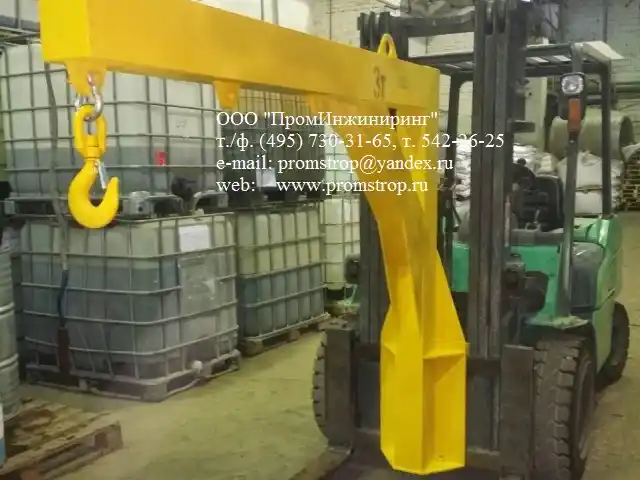

- Стрела безблочная СБ-3т-13х20 класс 4 предназначена для подъёма и перемещения груза массой от 1500 кг до 3000 кг (в зависимости от расстояния от съёмного крюка до каретки погрузчика) с использованием в качестве грузоподъёмного механизма вилочного погрузчика с кареткой класса 4 (ISO 4).
- Это ещё один вид специальной траверсы типа стрела, которая используется при работе на погрузчике.
- Особенность этой траверсы-стрелы состоит в том, что для её закрепления нужно снимать штатные вилы и производить сопряжение непосредственно с кареткой погрузчика.
- Применение такой стационарной стрелы позволяет увеличить высоту подъёма груза, так как стрела имеет длинную вертикальную часть корпуса, направленную вверх, а также улучшает маневренность и устойчивость погрузчика, так как отсутствие вил позволяет поднимать тяжёлые грузы, размещая их непосредственно вблизи каретки. Для установки на каретку стрела оснащена специальными вертикальными клыками, которые сопрягаются с верхней кромкой каретки погрузчика, имеющей форму и размеры согласно требованиям стандарта ISO.
- Для облегчения монтажа стрелы на погрузчик в верхней части горизонтальной балки корпуса имеется вертикальная пластина подвески с отверстием, предназначенным для зацепления крюком грузоподъёмного механизма в процессе монтажа.
- Три вертикальные пластины подвески, расположенные под горизонтальной балкой стрелы, оснащены отверстием, предназначенным для размещения пальца такелажной скобы с закреплённым на ней вращающимся крюком для зацепления груза.
- Изготовленная конструкция стрелы предназначена для установки на каретку погрузчика класса 4.
- Основная задача, которая будет решаться с помощью этого изделия, — это разгрузка грузовых автомобилей с мешками-биг-бегами, перемещение и складирование биг-бегов.
Основные характеристики
| Тип изделия | Стрела стационарная безблочная |
| Модель | СБ-3т-13х20 класс 4 |
| Грузоподъёмность | 1500–3000 кг (в зависимости от вылета) |
| Класс каретки погрузчика | ISO 4 (класс 4) |
| Способ крепления | Напрямую к каретке (без штатных вил) |
| Элементы крепления | Вертикальные клыки под верхнюю кромку каретки |
| Пластина подвески для монтажа | В верхней части горизонтальной балки |
| Крепление грузового крюка | Три вертикальные пластины подвески + такелажная скоба |
| Основное применение | Разгрузка, перемещение, складирование биг-бегов |
Порядок монтажа
-
Снять штатные вилы
Для закрепления стрелы нужно снять штатные вилы погрузчика — стрела монтируется непосредственно на каретку.
-
Зацепить крюком грузоподъёмного механизма
В верхней части горизонтальной балки корпуса имеется вертикальная пластина подвески с отверстием — за неё производится зацепление крюком при монтаже.
-
Сопрячь с кареткой
Вертикальные клыки стрелы сопрягаются с верхней кромкой каретки погрузчика, имеющей форму и размеры согласно требованиям стандарта ISO.
-
Установить вращающийся крюк
В отверстие трёх вертикальных пластин подвески под горизонтальной балкой вставляется палец такелажной скобы с вращающимся крюком для зацепления груза.
Преимущества: длинная вертикальная часть корпуса, направленная вверх, увеличивает высоту подъёма груза; отсутствие вил улучшает маневренность и устойчивость погрузчика — тяжёлые грузы размещаются непосредственно вблизи каретки.
⚠️ Внимание: стрела СБ-3т-13х20 класс 4 предназначена только для каретки погрузчика класса 4 (ISO 4). Грузоподъёмность зависит от расстояния от съёмного крюка до каретки — при большем вылете допускаемая нагрузка снижается (от 3000 кг при минимальном вылете до 1500 кг при максимальном).
