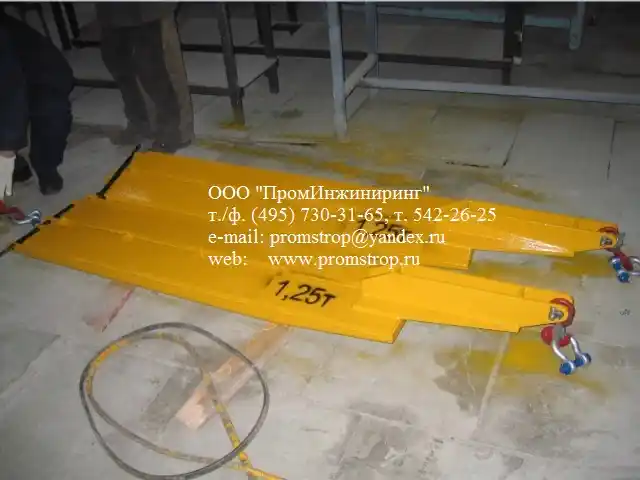

![Консоль 1,0т 3,5м [60х150] для установки на вилы погрузчика](img/strela_dlya_pogryzchika_002.webp)
Назначение
Съёмное грузозахватное приспособление Консоль 1,0т 3,5м [60х150] для погрузчика предназначено для подъёма и перемещения груза массой до 1000 кг с использованием в качестве грузоподъёмного механизма вилочного погрузчика соответствующей грузоподъёмности.
Конструкция и особенности
- Изделие выполнено в виде стационарной горизонтальной стрелы (консоли), предназначенной для установки на вилы погрузчика.
- Консоль представляет собой сварную конструкцию (балку) из профильного и листового металла.
- В нижней части балки расположены две направляющие коробчатого сечения для установки консоли на вилы погрузчика.
- Для предотвращения перемещения консоли вдоль вил погрузчика предназначен быстросъёмный шкворень с механизмом фиксации.
- На верхней поверхности балки расположена стрела с горизонтальной осью, предназначенная для размещения вращающегося крюка типа 322 А 2т (закреплён на съёмной оси).
- СГЗП состоит из консоли, быстросъёмного шкворня и вращающегося крюка.
Применение: подъём валов тиснения
Консоль изготовлена для подъёма и перемещения валов тиснения типографских машин при обслуживании в процессе эксплуатации. Строповка вала производится двумя текстильными петлевыми стропами, которые охватывают перемещаемый вал и закрепляются на крюке консоли за петли.
Основные технические характеристики
| Наименование изделия | Консоль 1,0т 3,5м [60х150] для погрузчика (СГЗП) |
| Грузоподъёмность | 1000 кг |
| Масса приспособления | 230 кг |
| Длина | 3500 мм |
| Габаритный размер | 3685 × 390 мм |
| Профиль балки | 60 × 150 мм |
| Марка стали | Ст3сп ГОСТ 380-94 |
| Электроды / сварочная проволока | Э42А (УОНИИ 13/45) |
| Крюк вращающийся | Тип 322 А 2т на съёмной оси |
| Способ фиксации на вилах | Быстросъёмный шкворень с механизмом фиксации |
| Условия эксплуатации | У категории 1 по ГОСТ 15150-69, открытые площадки |
| Температура окружающей среды | от –20 до +35 °С |
Испытания и приёмка
СГЗП прошло техническое освидетельствование после изготовления. Проведено статическое испытание подъёмом груза массой 1250 кг (1,25 Рном) на высоту не менее 100 мм с выдержкой на весу в течение 10 минут. По результатам освидетельствования деформации, изгиба, скручивания, повреждения сварных швов не обнаружено. Грузозахватное приспособление признано годным для работы с указанной грузоподъёмностью.
Комплектность
| Наименование | Кол-во | Габаритные размеры, мм | Масса, кг |
|---|---|---|---|
| Консоль 1,0т 3,5м [60х150] | 1 шт. | 3685 × 390 | 230 |
| Шкворень быстросъёмный | 1 шт. | — | — |
| Крюк вращающийся тип 322 А 2т | 1 шт. | — | — |
Порядок работы
-
Подготовка
Стропальщик и лицо, ответственное за выполнение работ, проверяют внешним осмотром техническое состояние СГЗП и его элементов.
-
Установить на вилы
Произвести зацепление СГЗП с вилами погрузчика и установить фиксирующий быстросъёмный шкворень.
-
Поднять на безопасную высоту
Поднять СГЗП на высоту, превышающую высоту поднимаемого груза не менее чем на 500 мм, переместить к грузу.
-
Застропить груз
Опустить СГЗП и произвести зацепление груза (строповка вала — двумя текстильными петлевыми стропами на крюке).
-
Проверить зацепление
Приподнять СГЗП до отрыва груза от опорной поверхности, проверить надёжность зацепления. Убедиться, что груз идёт «ровно» и без крена.
-
Поднять и транспортировать
Произвести подъём и транспортировку груза, затем опустить и освободить СГЗП, поместить на место хранения.
Гарантия: гарантийный срок эксплуатации — 18 месяцев со дня отгрузки. В пределах гарантийного срока изготовитель обязуется устранять возникшие неисправности при условии соблюдения потребителем правил эксплуатации.
⚠️ Нормы браковки: не допускается эксплуатация СГЗП при деформации (механических повреждениях) деталей и при появлении трещин в сварных швах. Осмотр производить перед началом работ.
