Изготовлена траверса ЛЦ 6,0т 2,0м~6,0м с захватами ЗП-3,0 для плит ПБ 1000/1200/1500мм

15 января 2021 Траверсы для плит Новости 2021

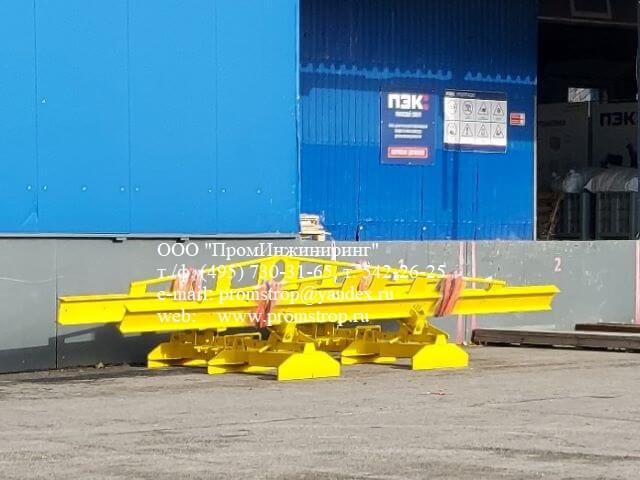

ООО «ПромИнжиниринг» спроектировало и изготовило траверсу ЛЦ 6,0т 2,0м~6,0м с захватами ЗП-3,0-(1000~1200~1500) для монтажа ребристых плит перекрытия типа ПБ шириной 1000, 1200 и 1500 мм массой до 6000 кг. Универсальное грузозахватное приспособление для трёх типоразмеров по ширине плит.

+7 (925) 542-26-25 Оставить заявку

Внимание: данная публикация — архивная новость 2021 года. Изделие выпущено по индивидуальному заказу. По вопросам изготовления аналогичных траверс обращайтесь по телефону +7 (925) 542-26-25 или на promstrop@yandex.ru.

Быстрые ответы на главные вопросы

Что изготовили?

Траверсу ЛЦ 6,0т 2,0м~6,0м с захватами ЗП-3,0-(1000~1200~1500) — универсальное грузозахватное приспособление для монтажа ребристых плит перекрытия ПБ.

Для каких плит подходит?

Для плит ПБ шириной 1000, 1200 и 1500 мм, высотой 220 мм, длиной от 4000 до 11000 мм. Масса плит — до 6000 кг.

Какие захваты в комплекте?

Два идентичных опорных захвата типа ЗП-3,0-(1000~1200~1500) 2021, грузоподъёмностью 3000 кг каждый.

Есть ли страховка от падения плиты?

Да. Захват оснащён страховочной цепью для безопасного перемещения плиты.

Как заказать аналогичное изделие?

Через форму заявки или по телефону +7 (495) 730-31-65. Изготовим по ТЗ или чертежу.

Краткое резюме

▸ Изготовлена траверса ЛЦ 6,0т 2,0м~6,0м с захватами ЗП-3,0-(1000~1200~1500) 2021.
▸ Тип — линейная балочная траверса с регулируемой длиной от 2,0 до 6,0 м.
▸ Работает с плитами ПБ шириной 1000 / 1200 / 1500 мм, высотой 220 мм.
▸ Масса плит — до 6000 кг; длина плит — от 4000 до 11000 мм.
▸ Оснащена страховочной цепью; настраивается на 3 типоразмера по ширине.

Собственное производствоПроектирование и изготовление

Цена по запросуИндивидуальный расчёт

Гарантия 12 месяцевСертификаты ТР ТС

Доставка по РФЛюбой регион

Запрос от заказчика

Нами был получен запрос на проектирование и изготовление траверсы для монтажа ребристых плит перекрытия типа ПБ:

Прошу Вас предоставить технико-коммерческое предложение на изготовление траверсы (ТПИ) ЛЦ 6 тн, 2,0-6,0 м с захватами для зацепа плит ПБ длиной от 4000 до 11000 мм.
Ширина плит — 1000, 1200 и 1500 мм, высота 220 мм.
Масса плит до 6000 кг.
Необходимо универсальное грузозахватное приспособление для монтажа трех размеров по ширине плит перекрытия.

Монтаж плит ПБ с траверсой ЛЦ 6,0т

Конструкция и особенности

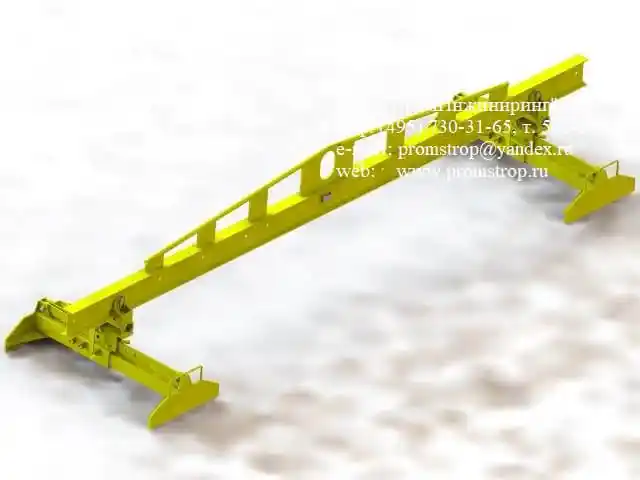

Основной корпусной деталью СГЗП служит линейная балочная траверса типа Траверса ЛЦ 6,0т 2,0м~6,0м. В центральной части балки траверсы выполнена вертикальная пластина подвески с отверстием, предназначенная для навешивания на крюк грузоподъемного механизма. В корпусе балки траверсы выполнены пять пар сквозных горизонтальных симметричных отверстий, расположенных на минимальном расстоянии 2000мм друг от друга, с шагом 500мм на сторону, которые предназначены для сопряжения с подвеской подвижного захвата ЗП-3,0-(1000~1200~1500) и шкворнем фиксации.

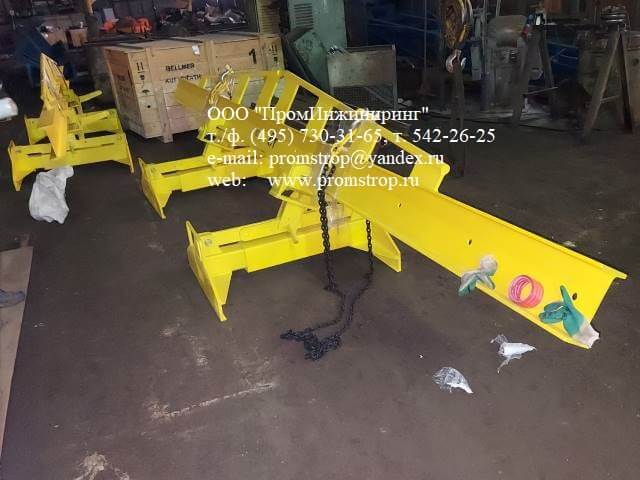

Захватным органом СГЗП служат два идентичных по своей конструкции опорных захвата типа Захват для плит ЗП-3,0-(1000~1200~1500) 2021, грузоподъемностью 3000кг.
В конструкции захвата предусмотрена возможность настройки на работу с плитами шириной 1000мм, 1200мм и 1500мм.
Для безопасности перемещения плиты захват оснащен страховочной цепью.

Основные характеристики

Технические характеристики траверсы ЛЦ 6,0т 2,0м~6,0м
Тип изделия	Траверса линейная балочная ЛЦ 6,0т 2,0м~6,0м
Обозначение	Траверса (ТПИ) ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-(1000~1200~1500)) 2021
Назначение	Монтаж ребристых плит перекрытия типа ПБ
Грузоподъёмность	6000 кг
Длина траверсы	2000~6000 мм (регулируемая)
Рабочий диапазон ширины плит	1000 / 1200 / 1500 мм
Высота плит	220 мм
Длина плит	от 4000 до 11000 мм
Опорные захваты в комплекте	2 × ЗП-3,0-(1000~1200~1500) 2021
Грузоподъёмность одного захвата	3000 кг
Страховка	Страховочная цепь

Универсальность: одна траверса позволяет монтировать три типоразмера плит ПБ — шириной 1000, 1200 и 1500 мм. Перенастройка выполняется за счёт подвижного захвата ЗП-3,0 и пяти пар симметричных отверстий в балке траверсы.

Часто задаваемые вопросы

Что такое траверса ЛЦ 6,0т 2,0м~6,0м?

Это линейная балочная траверса (СГЗП) грузоподъёмностью 6,0 т с регулируемой длиной от 2,0 до 6,0 м. В центральной части балки выполнена вертикальная пластина подвески с отверстием для навешивания на крюк грузоподъёмного механизма.

Для каких плит перекрытия предназначена траверса?

Для монтажа ребристых плит перекрытия типа ПБ шириной 1000, 1200 и 1500 мм, высотой 220 мм, длиной от 4000 до 11000 мм и массой до 6000 кг.

Как устроена балка траверсы?

В корпусе балки траверсы выполнены пять пар сквозных горизонтальных симметричных отверстий, расположенных на минимальном расстоянии 2000 мм друг от друга с шагом 500 мм на сторону. Эти отверстия предназначены для сопряжения с подвеской подвижного захвата ЗП-3,0-(1000~1200~1500) и шкворнем фиксации.

Какие захваты используются в комплекте?

В комплекте — два идентичных по конструкции опорных захвата типа ЗП-3,0-(1000~1200~1500) 2021 грузоподъёмностью 3000 кг каждый.

Можно ли одной траверсой монтировать плиты разной ширины?

Да. В конструкции захвата предусмотрена возможность настройки на работу с плитами шириной 1000 мм, 1200 мм и 1500 мм.

Есть ли страховка от падения плиты?

Да. Для безопасности перемещения плиты захват оснащён страховочной цепью.

Можно ли скачать схему строповки?

Да. На странице доступна схема строповки плиты перекрытия в формате PDF: «Траверса (ТПИ) ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-(1000~1200~1500)) 2021».

Можно ли заказать аналогичную траверсу под свои задачи?

Да. Изготовим по вашему ТЗ или чертежу. Возможны варианты по грузоподъёмности, длине и комплектации. Обращайтесь через форму заявки или по телефону +7 (495) 730-31-65.

Кто производитель траверсы?

Производитель — ООО «ПромИнжиниринг» (г. Москва). Компания проектирует и изготавливает грузозахватное оборудование с 2004 года.
