Изготовлен клещевой захват ЗП-5,0т 2,2м 1600~2400 для ребристых плит перекрытия

Q: Что такое клещевой захват ЗП-5,0т 2,2м 1600~2400?

Это съёмное грузозахватное приспособление для монтажа ребристых плит перекрытия. Состоит из корпуса в виде линейной балки с двумя вертикальными пластинами подвески в верхней части по краям для зацепления крюками грузового стропа, и двумя вертикальными пластинами в нижней части, оснащёнными отверстиями для присоединения тяг, связанных с двумя симметричными рычагами, имеющими в нижней части зацепы для захвата торцевой поверхности плиты.

15 января 2021 Захваты для плит Новости 2021

ООО «ПромИнжиниринг» спроектировало и изготовило клещевой захват ЗП-5,0т 2,2м 1600~2400 для монтажа ребристых плит перекрытия ТТ-330.160.30-4.2-1 и ТТТ-520.240.30-4.2-1 массой до 5000 кг. Грузоподъёмность — 5,0 т, регулируемый диапазон ширины — 1600~2400 мм.

+7 (925) 542-26-25 Оставить заявку

Внимание: данная публикация — архивная новость 2021 года. Изделие выпущено по индивидуальному заказу. По вопросам изготовления аналогичных захватов обращайтесь по телефону +7 (925) 542-26-25 или на promstrop@yandex.ru.

Быстрые ответы на главные вопросы

Что изготовили?

Клещевой захват для плит ЗП-5,0т 2,2м 1600~2400 — универсальное грузозахватное приспособление для монтажа ребристых плит перекрытия.

Для каких плит подходит?

Для плит ТТ-330.160.30-4.2-1 (ширина 1,6 м) и ТТТ-520.240.30-4.2-1 (ширина 2,4 м). Масса плит — до 5000 кг.

Есть ли страховка от падения?

Да. Захват оснащён страховочной цепью для безопасного перемещения плиты.

Как заказать аналогичное изделие?

Через форму заявки или по телефону +7 (495) 730-31-65. Изготовим по ТЗ или чертежу.

Краткое резюме

▸ Получен запрос на проектирование и изготовление клещевого захвата для монтажа ребристых плит перекрытия.
▸ Типы плит: ТТ-330.160.30-4.2-1 (1,6 м) и ТТТ-520.240.30-4.2-1 (2,4 м).
▸ Масса плит — до 5000 кг; грузоподъёмность захвата — 5,0 т.
▸ Изделие универсальное: перенастраивается под ширину 1600 мм и 2400 мм.
▸ Оснащено страховочной цепью и откидной ручкой с двумя упорами.

Собственное производствоПроектирование и изготовление

Цена по запросуИндивидуальный расчёт

Гарантия 12 месяцевСертификаты ТР ТС

Доставка по РФЛюбой регион

Запрос от заказчика

Нами был получен запрос на проектирование и изготовление клещевого захвата для монтажа ребристых плит перекрытия типа ТТ-330.160.30-4.2-1 и ТТТ-520.240.30-4.2-1:

Ширина плиты ТТ-330.160.30-4.2-1 1,6 м, длина 3,3 м.
Ширина плиты ТТТ-520.240.30-4.2-1 2,4 м, длина 5,2 м.
Масса плит до 5000 кг.
Необходимо универсальное грузозахватное приспособление для монтажа двух типов плит перекрытия.

Монтаж плит перекрытия с захватом ЗП-5,0т

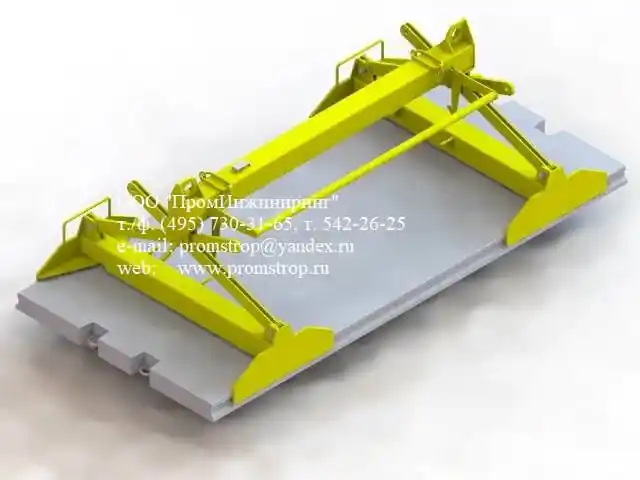

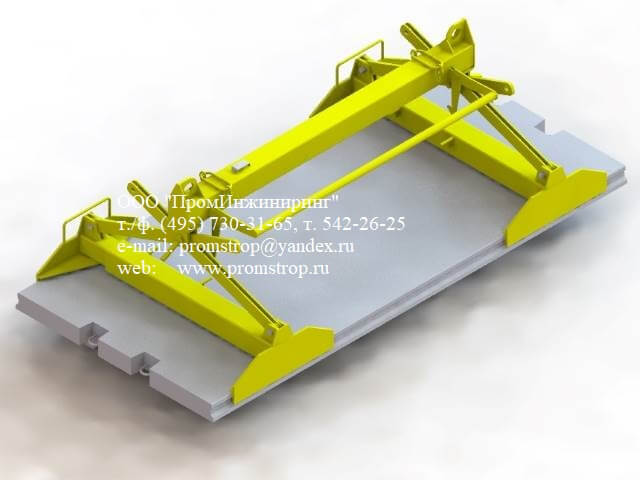

монтаж ребристой плиты перекрытия ТТ-330.160.30-4.2-1 — Монтаж ребристой плиты перекрытия ТТ-330.160.30-4.2-1

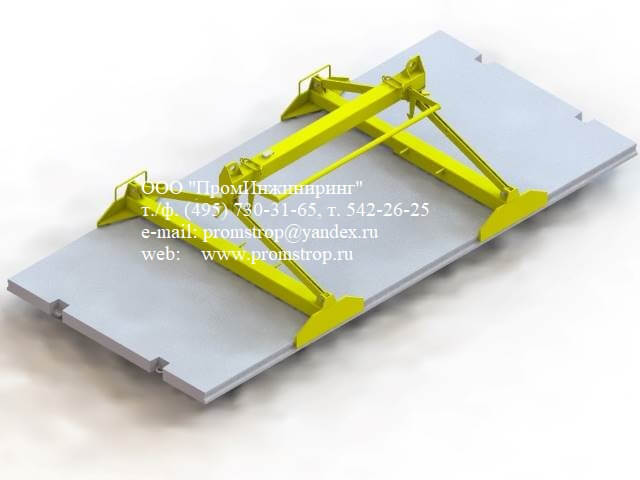

монтаж ребристой плиты перекрытия ТТТ-520.240.30-4.2-1 — Монтаж ребристой плиты перекрытия ТТТ-520.240.30-4.2-1

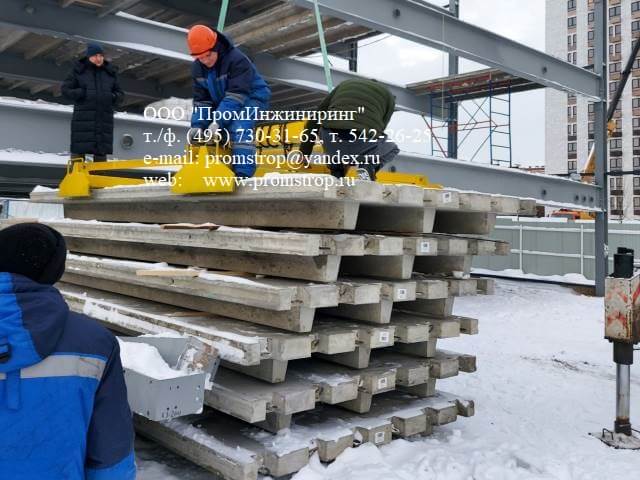

Клещевой захват ЗП-5,0т 2,2м 1600~2400 2021

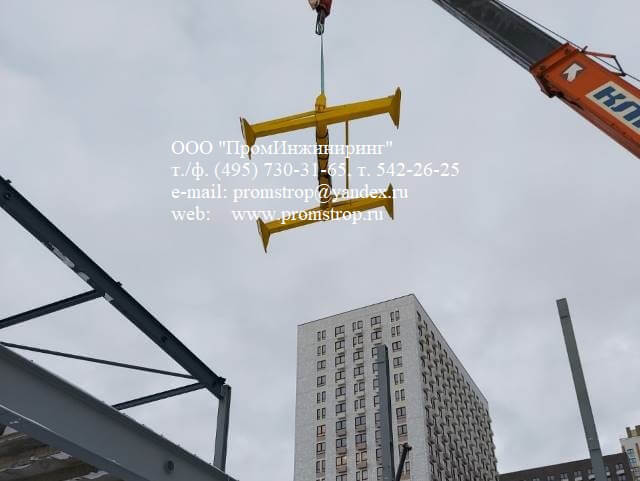

Клещевой захват ЗП-5,0т 2,2м 1600~2400 2021 в работе

Конструкция и особенности

Захват для плит (ЗПИ) ЗП-5,0т 2,2м 1600~2400 2021 состоит из корпуса в виде линейной балки с двумя вертикальными пластинами подвески в верхней части по краям для зацепления крюками грузового стропа, и двумя вертикальными пластинами в нижней части, оснащёнными отверстиями для присоединения тяг, связанных с двумя симметричными рычагами, имеющих в нижней части зацепы для захвата торцевой поверхности плиты.
Для удобства работы с СГЗП оно оснащено откидной ручкой, имеющей два упора для фиксации подвижных рычагов в распахнутом положении для удобства установки на груз.
В конструкции захвата предусмотрена возможность настройки на работу с плитами шириной 1600 мм и 2400 мм.
Для безопасности перемещения плиты захват оснащён страховочной цепью.

Часто задаваемые вопросы

Что такое клещевой захват ЗП-5,0т 2,2м 1600~2400?

Это съёмное грузозахватное приспособление (СГЗП) для монтажа ребристых плит перекрытия. Состоит из корпуса в виде линейной балки с двумя вертикальными пластинами подвески в верхней части по краям для зацепления крюками грузового стропа, и двумя вертикальными пластинами в нижней части, оснащёнными отверстиями для присоединения тяг, связанных с двумя симметричными рычагами, имеющими в нижней части зацепы для захвата торцевой поверхности плиты.

Для каких плит перекрытия подходит этот захват?

Для ребристых плит перекрытия типа ТТ-330.160.30-4.2-1 (ширина 1,6 м, длина 3,3 м) и ТТТ-520.240.30-4.2-1 (ширина 2,4 м, длина 5,2 м). Масса плит — до 5000 кг.

Какова грузоподъёмность и рабочий диапазон захвата?

Грузоподъёмность — 5,0 тонн. Длина траверсы — 2,2 м, регулируемый диапазон ширины — 1600~2400 мм.

Можно ли одним захватом монтировать плиты шириной и 1,6 м, и 2,4 м?

Да. В конструкции захвата предусмотрена возможность настройки на работу с плитами шириной 1600 мм и 2400 мм.

Есть ли защита от падения плиты при перемещении?

Да. Для безопасности перемещения плиты захват оснащён страховочной цепью.

Как захват устанавливается на плиту?

Для удобства работы с СГЗП оно оснащено откидной ручкой, имеющей два упора для фиксации подвижных рычагов в распахнутом положении — для удобства установки на груз.

Кто производитель захвата?

Производитель — ООО «ПромИнжиниринг» (г. Москва). Компания проектирует и изготавливает грузозахватное оборудование с 2004 года.

Можно ли заказать аналогичный захват под свои задачи?

Да. Изготовим по вашему ТЗ или чертежу. Обращайтесь через форму заявки или по телефону +7 (495) 730-31-65.
