Стол-Кантователь 7т 2600х(1160)1760 — модель 2021 года
Нами был получен запрос на проектирование и изготовление грузозахватного приспособления грузоподъёмностью 7000 кг.
Исходные данные из заявки:
Вес груза — 7000 килограмм.
Тип груза: пространственная рама.
При подъёме будет притягиваться ремнями к двутаврам. Тяжёлый остов собрать и перевести в вертикальное положение.
Материалы проекта

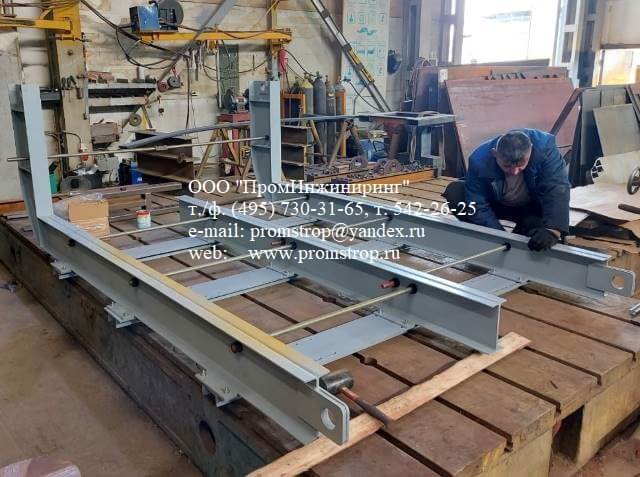

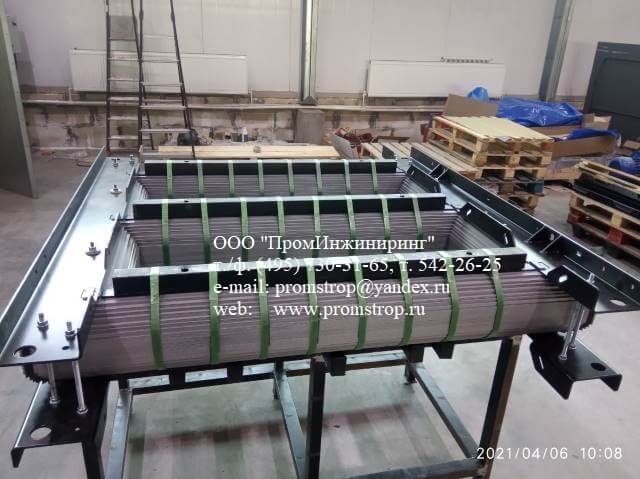

Ниже приведены фотографии стола-кантователя в работе. Изделие применяется при кантовании рамы трансформатора.
Конструкция

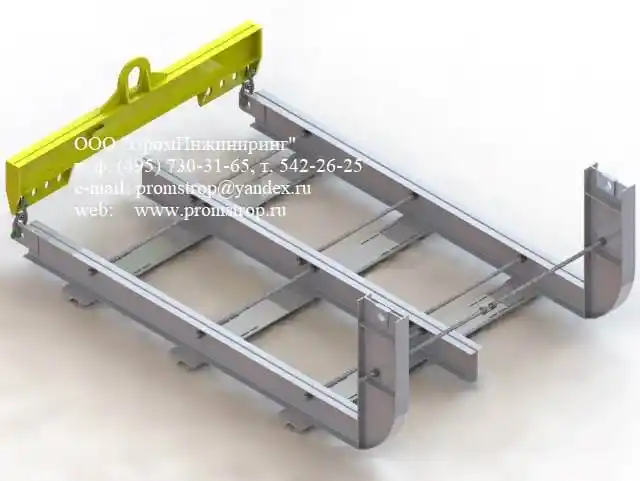

- Конструктивно Стол-Кантователь 7т 2600х(1160)1760 состоит из трёх составных частей:
1. Стола,
2. Линейной балочной траверсы (ТПИ) ЛЦ 7,0т 1,16м~1,76м,
3. Четырёх такелажных скоб для соединения траверсы со столом. - Стол кантователя является его основной корпусной деталью и состоит из трёх опор, на которых установлены неподвижная центральная балка и переставные крайние балки. Для присоединения балок к опоре используется резьбовое крепление.
- Для присоединения Стола-Кантователя к крюку крана служит Линейная балочная траверса (ТПИ) ЛЦ 7,0т 1,16м~1,76м, оснащённая в нижней части пластинами с отверстиями для закрепления такелажных скоб типа СИ 6,5т SAK65P. Траверса предназначена только для работы в составе Кантователя и не может быть использована для подъёма и перемещения грузов.
- В другой части корпуса захвата выполнены две наклонные направляющие, предназначенные для установки в их внутреннее пространство двух выдвижных стрел.
⚠️ Редакционное примечание: приведённый выше текст о конструкции сохранён из исходной страницы дословно. Обратите внимание: пункт о «двух наклонных направляющих» и «двух выдвижных стрелах», по-видимому, попал в текст по ошибке копирования с другой страницы (описания захвата). Уточните корректный пункт у ответственного за контент.

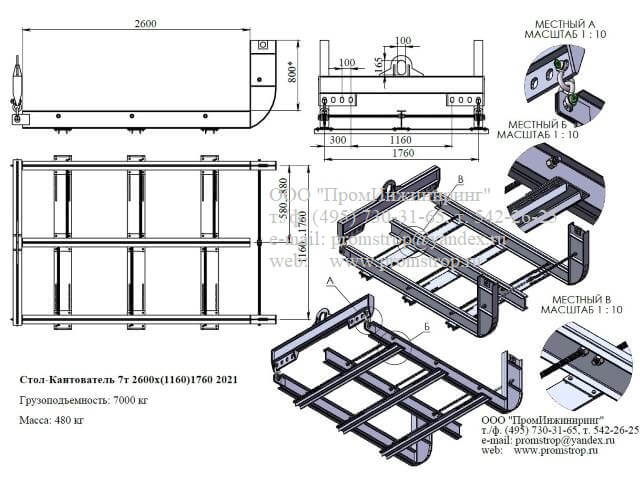

Технические характеристики
| Модель | Стол-Кантователь 7т 2600х(1160)1760 |
| Тип изделия | Стол-кантователь, грузозахватное оборудование |
| Назначение | Подъём и кантование пространственной рамы (рамы трансформатора) |
| Габарит | 2600 × (1160) 1760 мм |
| Грузоподъёмность (по названию модели) | 7 т (7000 кг) |
| Состав изделия | Стол + траверса ТПИ ЛЦ 7,0т 1,16м~1,76м + 4 такелажные скобы |
| Тип такелажных скоб | СИ 6,5т SAK65P |
| Регулировка траверсы | 1,16 м ~ 1,76 м |
| Стол | 3 опоры; неподвижная центральная балка; 2 переставные крайние балки (резьбовое крепление) |
| Год выпуска | 2021 |
| Изготовитель | ООО «ПромИнжиниринг», г. Москва |
⚠️ Редакционное примечание: в исходном тексте в финальном списке указаны «Грузоподъёмность, кг: 3000» и «Масса, кг/шт: 480». Эти цифры не соответствуют названию изделия («7т») и описанию в заявке («Вес груза — 7000 килограмм»). По-видимому, эти значения попали сюда по ошибке копирования. В таблицу выше внесено значение 7000 кг согласно названию модели и заявке. Уточните корректные данные у ответственного за контент перед публикацией.
Важно: линейная балочная траверса (ТПИ) ЛЦ 7,0т 1,16м~1,76м предназначена только для работы в составе кантователя и не может быть использована для самостоятельного подъёма и перемещения грузов.
Как заказать стол-кантователь
Мы проектируем и изготавливаем столы-кантователи и траверсы под конкретные параметры груза. Для получения коммерческого предложения свяжитесь с нами:
- 📞 +7 (925) 542-26-25
- 📧 promstrop@yandex.ru
- 📍 г. Москва, Полесский проезд, д. 16, стр. 1, помещ. 36/1/2
Срок изготовления — от 10 до 14 рабочих дней. Возможно срочное изготовление по согласованию.
Примечание: изделие изготовлено по индивидуальному заказу. Компания ПромИнжиниринг разрабатывает столы-кантователи и траверсы под конкретный груз, условия эксплуатации и грузоподъёмную технику заказчика.
