Паллетные ворота для складского мезонина
Паллетные ворота представляют собой ограждение качельного принципа работы и служат модулем безопасности для персонала, работающего на мезонине в зоне загрузки и выгрузки товаров. Стандартно такие ворота устанавливаются стационарно в проёме мезонина и обеспечивают безопасность при подъёме и опускании грузов.
Задача заказчика

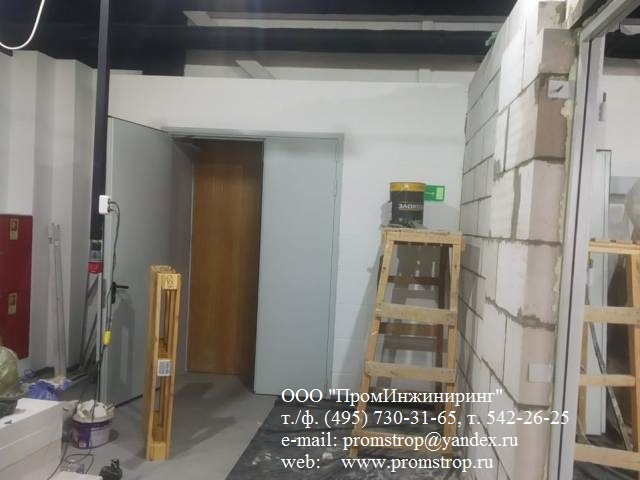

На месте монтажа были установлены распашные металлические противопожарные ворота, смонтированные на расстоянии от проёма мезонина. Таким образом образовался тамбур. При работе паллетных ворот, установленных стационарно в проёме мезонина, возникала проблема: противопожарные ворота не закрывались из-за габаритов паллетных ворот.
Главная задача — сохранить работоспособность противопожарной защиты помещения мезонина, не отказываясь от модуля безопасности для персонала.
Ключевое требование: паллетные ворота должны обеспечивать безопасность персонала в рабочее время и не препятствовать закрытию противопожарных ворот по окончании рабочей смены.
Решение — мобильное исполнение на колёсах
Специалистами ПромИнжиниринг было разработано мобильное исполнение паллетных ворот, которое позволяет в конце рабочей смены выкатить паллетные ворота из тамбура и закрыть противопожарные ворота. Для этого паллетные ворота были оснащены колёсами.

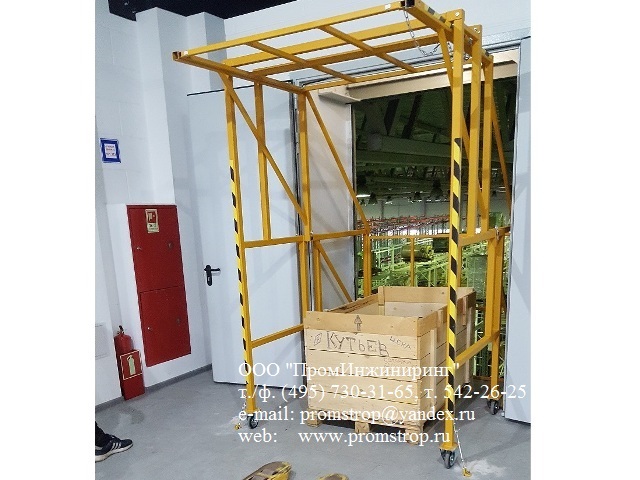

Крепление передней пары колёс

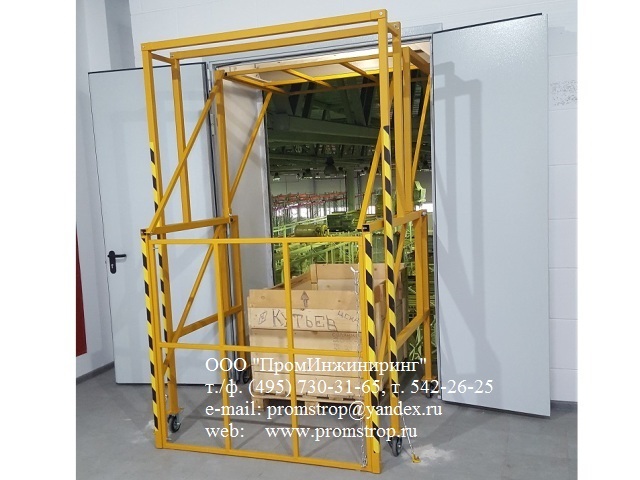

Крепление передней пары колёс выполнено с помощью оригинального жёсткого узла сопряжения с фиксацией в трёх плоскостях. Такое решение обеспечивает устойчивость паллетных ворот при перемещении и надёжную фиксацию в рабочем положении.
Крепление задней пары колёс
Крепление задней пары колёс выполнено на винтовом талрепе. Это позволяет регулировать положение колёс и обеспечивает дополнительную жёсткость конструкции при работе в штатном режиме.
Конструктивные особенности
- Ограждение качельного принципа работы — створка поворачивается на шарнире.
- Модуль безопасности для персонала, работающего на мезонине.
- Мобильное исполнение на колёсах для выкатывания из тамбура.
- Фиксация передней пары колёс в трёх плоскостях.
- Регулировка задней пары колёс винтовым талрепом.
- Возможность закрытия противопожарных ворот по окончании смены.
Видео работы мобильных паллетных ворот
На видео показан процесс работы мобильных паллетных ворот на колёсах на объекте заказчика.
Видео: работа мобильных паллетных ворот на колёсах на объекте заказчика (Rutube)
Технические характеристики
| Модель | МПВ-2019 (индивидуальный заказ) |
| Тип изделия | Мобильные паллетные ворота на колёсах |
| Принцип работы | Качельный |
| Назначение | Модуль безопасности для персонала на складском мезонине |
| Количество колёс | 4 (2 передних + 2 задних) |
| Крепление передней пары колёс | Жёсткий узел сопряжения с фиксацией в трёх плоскостях |
| Крепление задней пары колёс | Винтовой талреп |
| Материал | Сталь |
| Год выпуска | 2019 |
| Изготовитель | ООО «ПромИнжиниринг», г. Москва |
Примечание: изделие изготовлено по индивидуальному заказу. Компания ПромИнжиниринг проектирует и изготавливает паллетные ворота под любые параметры проёма с учётом условий эксплуатации.
