Жаропрочная корзина.
Жаропрочная корзина.
Нами был получен запрос на проектирование и изготовление корзины для печи азотирования США.
Прошу изготовить корзину для новой печи азотирования (модель США 9.12) матриц для экструзии цветных сплавов.
Корзина будет эксплуатироваться в агрессивной среде, рабочие температуры до 600 градусов.
Основные требования к конструкции:
- наружный диаметр корзины 870 мм.
- высота корзины без учета креплений 900 мм.
- состоит из четырех полок для размещения на них технологической оснастки гидравлического пресса.
- максимальная нагрузка на одну полку до 500 кг, в процессе загрузки садка печи могут быть использованы не все полки корзины.
- материал жаропрочная нержавейка, форма корзины не должна препятствовать процессу термообработки оснастки, расположенной на ее полках.
- масса корзины вместе с загруженными матрицами не более 800 кг для максимального использования возможностей печи азотирования.

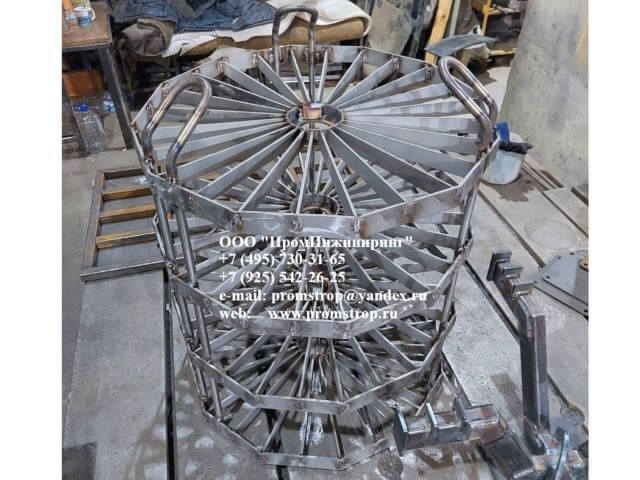

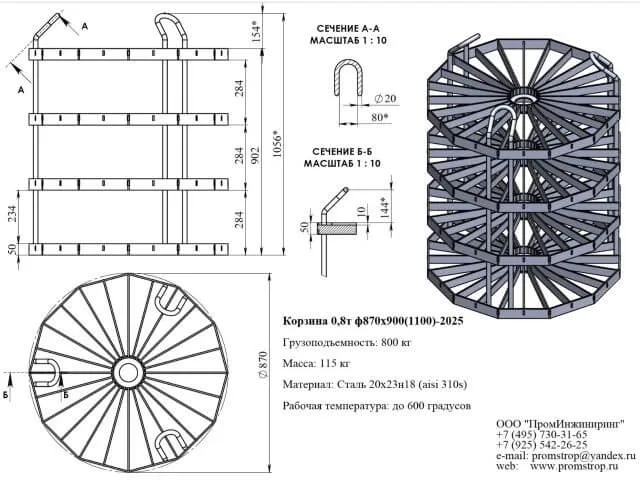

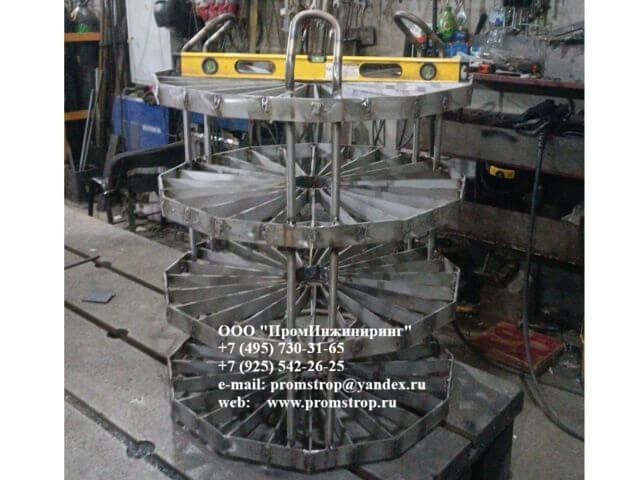

В результате была спроектирована и изготовлена Корзина 0,8т ф870х900(1100)-2025 для азотирования оснастки гидравлического пресса общим весом до 800кг.
