Траверса Стрела поворотная выдвижная для установки на вилы погрузчика

Траверса Стрела поворотная выдвижная для установки на вилы погрузчика.

Стрела поворотная выдвижная для установки на вилы погрузчика. Телескопическая стрела для придания погрузчику возможностей кран балки, представляет собой особый вид грузоподъемной траверсы.
Расширение возможностей вилочного погрузчика за счет применения специализированных навесных грузозахватных приспособлений значительно облегчает выполнение такелажных работ.

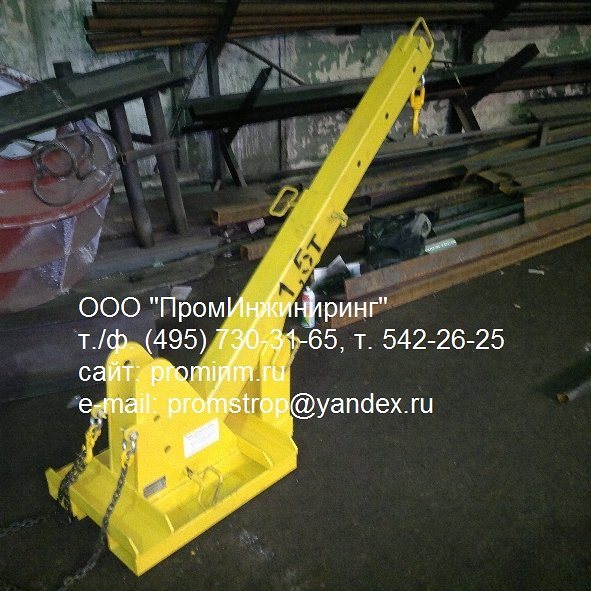

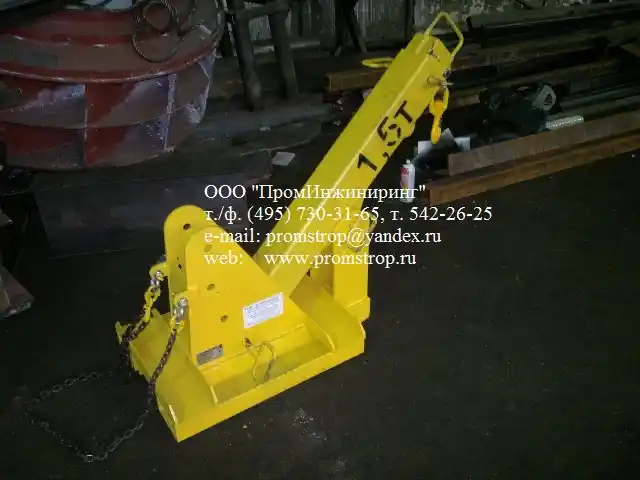

Главная особенность применения погрузчика - необходимость прямого контакта его основного грузозахватного органа - вил с поверхностью поднимаемого груза. Легко перемещать грузы, если они находятся на поддонах (паллетах), имеющих проемы для сопряжения с поверхностью вил. Труднее реализовать подъем таких грузов, которые никак не приспособлены для захвата вилами, например по причине большой длины. В таких случаях было бы удобно использовать грузовые стропы, охватывающие поверхность груза, но закрепить их на коротких вилах удобно и безопасно не представляется возможным. Даже если использовать удлинители вил погрузчика, не решится задача по повороту подвешенного груза вокруг своей оси. Для решения этой задачи удобно использовать выдвижную поворотную стрелу, которая устанавливается на вилы погрузчика типа Стрела СКПВ 1,5т, которая состоит из неподвижного корпуса вил, подвижного поворотного корпуса, подвижного выдвижного корпуса, трех фиксирующих шкворней, вращающегося крюка с такелажной скобой и крепежной цепи.
В нижней части неподвижного корпуса расположены две направляющие коробчатого сечения, предназначенные для установки стрелы на вилы погрузчика.
В правой части неподвижного корпуса выполнена вертикальная балка, имеющая в верхней части сквозное отверстие, предназначенное для размещения оси вращения (шкворня) поворотного корпуса.
В левой части неподвижного корпуса выполнены две вертикальные щеки, имеющие четыре соосных отверстия, предназначенные для установки шкворня фиксации угла наклона поворотного корпуса.
На вертикальных щеках неподвижного корпуса имеются две горизонтальные пластины с отверстиями, предназначенные для установки крепежной цепи.
Подвижный поворотный корпус представляет собой линейную балку, оснащенную в нижней части узлом сопряжения с вертикальной балкой неподвижного корпуса вил для размещения оси вращения (шкворня), дополнительной вертикальной пластиной с отверстием для установки вращающегося крюка, сквозным отверстием со втулкой в левой части для установки шкворня фиксации угла наклона поворотного корпуса, сквозным отверстием в правой части для установки шкворня фиксации выдвижного корпуса.
Подвижный выдвижной корпус представляет собой линейную балку, оснащенную в правой части вертикальной пластиной подвески с отверстием, предназначенным для установки вращающегося крюка грузоподъемностью 2т, служащего для зацепления груза. Для фиксации выдвижного корпуса внутри поворотного корпуса выполнены четыре сквозных отверстия для установки шкворня фиксации выдвижного корпуса.
Для удобства перемещения корпуса стрелы имеется вертикальная ручка.
Для фиксации стрелы, установленной на вилы погрузчика, предназначена крепежная цепь, закрепленную с помощью двух такелажных скоб на двух горизонтальных пластинах с отверстием на щеках  неподвижного корпуса вил. Страховочная цепь состоит из двух ветвей – короткой с укорачивающим крюком, и длинной – цепи для обвязки каретки погрузчика.
Использование такой стрелы придает погрузчику возможности кран-балки и значительно расширяет его функциональность в при выполнении погрузочных работ.
