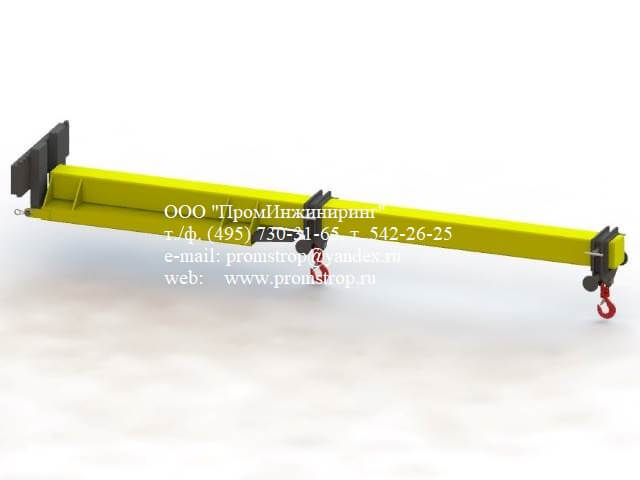

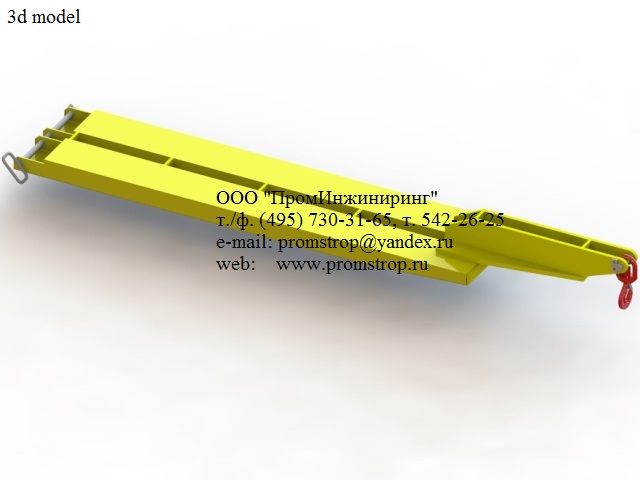

Стрела безблочная СБ-0,5т-25 [40х100] 2021 с двумя подвижными подвесками.
Стрела безблочная состоит из корпуса, двух подвижных подвесок с крюками и шкворня.
Корпус представляет собой линейную балочную сварную конструкцию из профильного и листового металла, состоящую из горизонтальной балки с элементами сопряжения с вилами погрузчика.
Для установки стрелы на вилы погрузчика горизонтальная балка оснащена двумя парными опорными элементами, которые входят в сопряжение с поверхностью вил погрузчика.
Для обеспечения надежной фиксации стрелы на вилах погрузчика предназначен специальный фиксатор, которым оснащен один из опорных элементов, выполненный в виде двух горизонтальных пластин с отверстием, предназначенным для размещения быстросъемного шкворня, устанавливаемого за пяткой вил.
Две подвижные подвески оснащены вращающимся крюком типа 322А 2т, служащим для зацепления груза. Дополнительной на подвижных подвесках выполнена горизонтальная подвеска из стали круглого сечения для зацепления строп.
Для надежного удержания подвижной подвески на корпусе стрелы предназначены винтовые фиксаторы.
Легко перемещать грузы, если они находятся на поддонах (паллетах), имеющих проемы для сопряжения с поверхностью вил.
Технические характеристики:
грузоподъемность 0,5тн
длина 2,5м
сечение вил погрузчика 40х100мм (наибольшее)
масса 80кг
По вопросам изготовления стрелы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

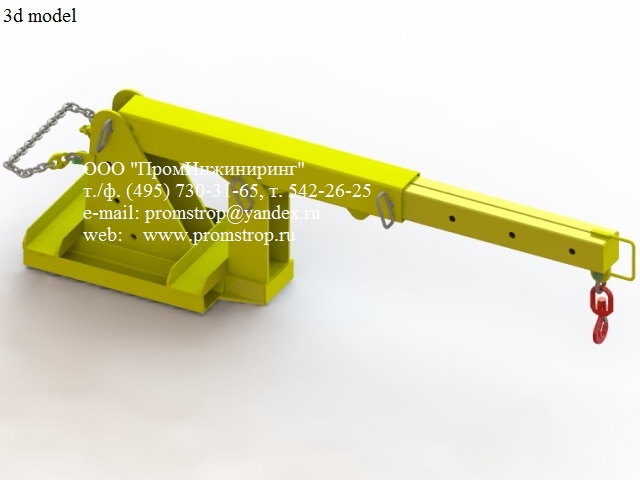

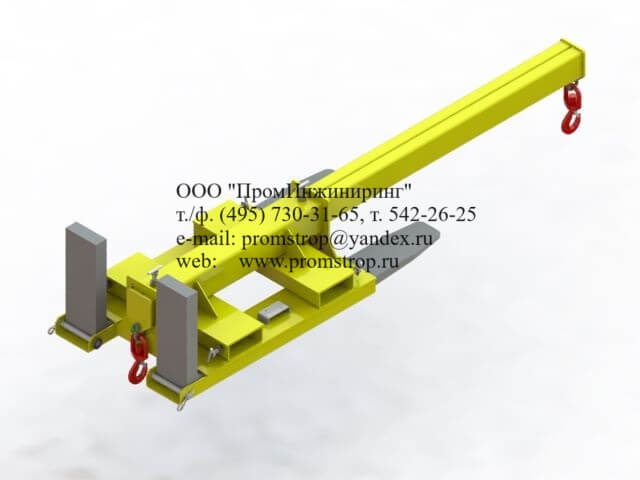

Телескопическая Стрела СКПВ 1,5т для погрузчика на вилы.
Консоль телескопическоя для погрузчика ( Стрела СКПВ 1,5т ) предназначеная для расширения функциональных возможностей вилочного погрузчика, для придания погрузчику возможностей крана, позволяя поднимать и перемещать груз на телескопической консоли как на выдвижной стреле.
Стрела для погрузчика укомплектована вращающимся крюком.
Выдвижение телескопической стрелы производится вручную.
Для фиксации на вилах предусмотрена страховочная цепь.
Телескопическая стрела для придания погрузчику возможностей кран балки, представляет собой особый вид грузоподъемной траверсы.
Расширение возможностей вилочного погрузчика за счет применения специализированных навесных грузозахватных приспособлений значительно облегчает выполнение такелажных работ.
Главная особенность применения погрузчика - необходимость прямого контакта его основного грузозахватного органа - вил с поверхностью поднимаемого груза.
Легко перемещать грузы, если они находятся на поддонах (паллетах), имеющих проемы для сопряжения с поверхностью вил.
Труднее реализовать подъем таких грузов, которые никак не приспособлены для захвата вилами, например по причине большой длины.
В таких случаях было бы удобно использовать грузовые стропы, охватывающие поверхность груза, но закрепить их на коротких вилах удобно и безопасно не представляется возможным.
Даже если использовать удлинители вил погрузчика, не решится задача по повороту подвешенного груза вокруг своей оси.
Для решения этой задачи удобно использовать выдвижную поворотную стрелу, которая устанавливается на вилы погрузчика типа Стрела СКПВ 1,5т, которая состоит из неподвижного корпуса вил, подвижного поворотного корпуса, подвижного выдвижного корпуса, трех фиксирующих шкворней, вращающегося крюка с такелажной скобой и крепежной цепи.
В нижней части неподвижного корпуса расположены две направляющие коробчатого сечения, предназначенные для установки стрелы на вилы погрузчика.
В правой части неподвижного корпуса выполнена вертикальная балка, имеющая в верхней части сквозное отверстие, предназначенное для размещения оси вращения (шкворня) поворотного корпуса.
В левой части неподвижного корпуса выполнены две вертикальные щеки, имеющие четыре соосных отверстия, предназначенные для установки шкворня фиксации угла наклона поворотного корпуса.
На вертикальных щеках неподвижного корпуса имеются две горизонтальные пластины с отверстиями, предназначенные для установки крепежной цепи.
Подвижный поворотный корпус представляет собой линейную балку, оснащенную в нижней части узлом сопряжения с вертикальной балкой неподвижного корпуса вил для размещения оси вращения (шкворня), дополнительной вертикальной пластиной с отверстием для установки вращающегося крюка, сквозным отверстием со втулкой в левой части для установки шкворня фиксации угла наклона поворотного корпуса, сквозным отверстием в правой части для установки шкворня фиксации выдвижного корпуса.
Подвижный выдвижной корпус представляет собой линейную балку, оснащенную в правой части вертикальной пластиной подвески с отверстием, предназначенным для установки вращающегося крюка грузоподъемностью 2т, служащего для зацепления груза. Для фиксации выдвижного корпуса внутри поворотного корпуса выполнены четыре сквозных отверстия для установки шкворня фиксации выдвижного корпуса.
Для удобства перемещения корпуса стрелы имеется вертикальная ручка.
Для фиксации стрелы, установленной на вилы погрузчика, предназначена крепежная цепь, закрепленную с помощью двух такелажных скоб на двух горизонтальных пластинах с отверстием на щеках неподвижного корпуса вил.
Страховочная цепь состоит из двух ветвей – короткой с укорачивающим крюком, и длинной – цепи для обвязки каретки погрузчика.
Использование такой стрелы придает погрузчику возможности кран-балки и значительно расширяет его функциональность в при выполнении погрузочных работ.
Технические характеристики:
грузоподъемность 1,5тн
длина 1,8м
сечение вил погрузчика 35х100мм (наибольшее)
масса 110кг
По вопросам изготовления стрелы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

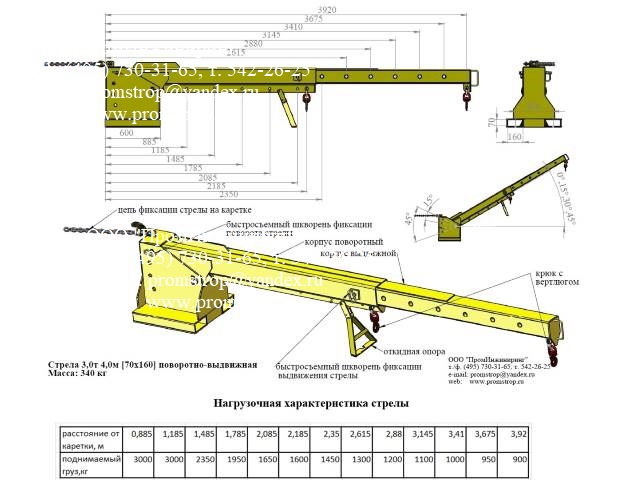

Стрела 3,0т 4,0м [70х160] для погрузчика поворотная телескопическая на вилы.
Стрела консольная поворотно-выдвижная 3,0т 4,0м [70х160] (типа Захват опорный ЗО-3,0т), далее - Стрела предназначена для подъема и транспортирования груза весом до 3000кг вилочным погрузчиком.
Стрела состоит из неподвижного корпуса вил, подвижного поворотного корпуса, подвижного выдвижного корпуса, двух фиксирующих шкворней, вращающегося крюка с такелажной скобой и крепежной цепи.
Неподвижный корпус вил представляет собой пространственную сварную конструкцию из профильного и листового металла. В нижней части неподвижного корпуса расположены две направляющие коробчатого сечения, предназначенные для установки стрелы на вилы погрузчика.
В правой части неподвижного корпуса выполнено сквозное отверстие, предназначенное для размещения оси вращения поворотного корпуса.
В левой части неподвижного корпуса выполнены четыре соосных отверстия, предназначенные для установки шкворня фиксации угла наклона поворотного корпуса.
В верхней части неподвижного корпуса имеется вертикальная пластина с отверстием, предназначенная для установки крепежной цепи.
Подвижный поворотный корпус представляет собой линейную балку, оснащенную в нижней части узлом сопряжения с неподвижным корпусом вил для размещения оси вращения, дополнительной вертикальной пластиной с несколькими отверстиями для установки вращающегося крюка, сквозным отверстием со втулкой в левой части для установки шкворня фиксации угла наклона поворотного корпуса, сквозным отверстием в правой части для установки шкворня фиксации выдвижного корпуса.
Подвижный выдвижной корпус представляет собой линейную балку, оснащенную в правой части вертикальной пластиной подвески с отверстием, предназначенным для установки вращающегося крюка типа 322А 2т, служащего для зацепления груза. Для фиксации выдвижного корпуса внутри поворотного корпуса выполнены семь сквозных отверстия для установки шкворня фиксации выдвижного корпуса.
Для удобства перемещения корпуса стрелы имеется вертикальная ручка.
Для фиксации стрелы, установленной на вилы погрузчика, предназначена крепежная цепь, закрепленная с помощью такелажной скобы на вертикальной пластине с отверстием. Страховочная цепь состоит из двух ветвей – короткой с укорачивающим крюком, и длинной – цепи для обвязки каретки погрузчика.
Все подвижные элементы стрелы соединены с помощью двух быстросъемных шкворней.
Технические характеристики:
Грузоподъемность, кг:
3000кг - при размещении крюка в двух ближайших к каретке погрузчика отверстиях подвески поворотного корпуса,
900кг - при размещении крюка в крайнем наружном отверстии выдвижного корпуса при его полном выдвижении.
Грузоподъемность стрелы в промежуточных положениях определяется нагрузочной характеристикой.
Размеры Д х Ш х В, мм: в зависимости от конфигурации стрелы.

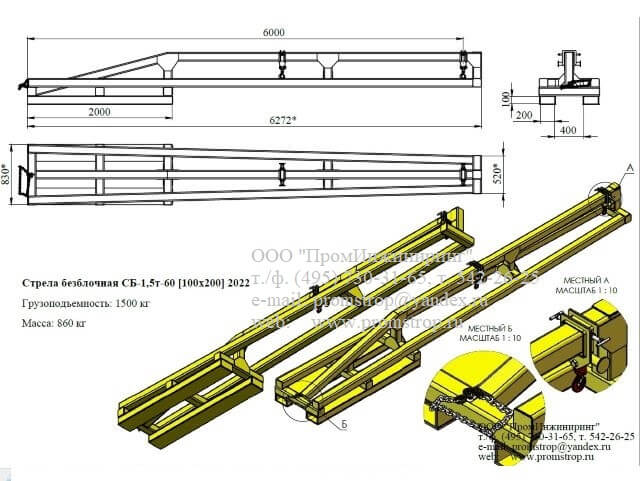

Стрела на вилы погрузчика с двумя подвижными подвесками СБ-1,5т-60 [100х200] 2022
Стрела безблочная СБ-1,5т-60 [100х200] 2022 (типа Захват опорный ЗО-1,5т) предназначена для подъема и транспортирования груза весом до 1500 кг вилочным погрузчиком и применяется для погрузки и выгрузки длинномерных грузов в закрытый контейнер размером 20 футов.
Стрела безблочная состоит из корпуса, двух подвижных подвесок с крюками и крепежной цепи.
Корпус представляет собой линейную балочную сварную конструкцию из профильного и листового металла, состоящую из горизонтальной балки с элементами сопряжения с вилами погрузчика.
Для установки стрелы на вилы погрузчика горизонтальная балка оснащена двумя парными опорными элементами, которые входят в сопряжение с поверхностью вил погрузчика.
Для обеспечения надежной фиксации стрелы на вилах погрузчика предназначена крепежная цепь (для закрепления стрелы за каретку погрузчика).
Две подвижные подвески оснащены вращающимся крюком типа 322А 2т, служащим для зацепления груза. Дополнительной на подвижных подвесках выполнена горизонтальная подвеска из стали круглого сечения для зацепления строп.
Для надежного удержания подвижной подвески на корпусе стрелы предназначены винтовые фиксаторы
Подвижный выдвижной корпус представляет собой линейную балку, оснащенную в правой части вертикальной пластиной подвески с отверстием, предназначенным для установки вращающегося крюка типа 322А 2т, служащего для зацепления груза. Для фиксации выдвижного корпуса внутри поворотного корпуса выполнены семь сквозных отверстия для установки шкворня фиксации выдвижного корпуса.
Для удобства перемещения корпуса стрелы имеется вертикальная ручка.
Для фиксации стрелы, установленной на вилы погрузчика, предназначена крепежная цепь, закрепленная с помощью такелажной скобы на вертикальной пластине с отверстием. Страховочная цепь состоит из двух ветвей – короткой с укорачивающим крюком, и длинной – цепи для обвязки каретки погрузчика.
Стрела безблочная СБ-3т-13х20 класс 3 предназначена для подъема и перемещения груза массой до от 1500кг до 3000кг (в зависимости от расстояния от съемного крюка до каретки) с использованием в качестве грузоподъемного механизма вилочного погрузчика с кареткой класса 3 (ISO 3).
Стрела безблочная состоит из корпуса, прижимной пластины с болтовым соединением и съемного вращающегося крюка, закрепленного на такелажной скобе.
В зависимости от расстояния от вращающегося крюка до каретки, грузоподъемность СГЗП составляет от 1500кг до 3000кг.
Для установки СГЗП на каретку погрузчика вертикальная балка оснащена двумя верхними опорным элементами, которые входят в сопряжение с верхним брусом каретки, а закрепляемая в нижней части вертикальной балки с помощью болтового соединения прижимная пластина, зацепляется за нижний брус каретки погрузчика.
Технические характеристики:
грузоподъемность 3,0тн
длина 2,0м
класс каретки 3
масса 200кг
По вопросам изготовления стрелы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:
