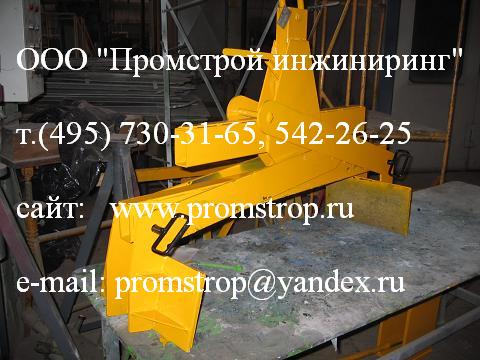

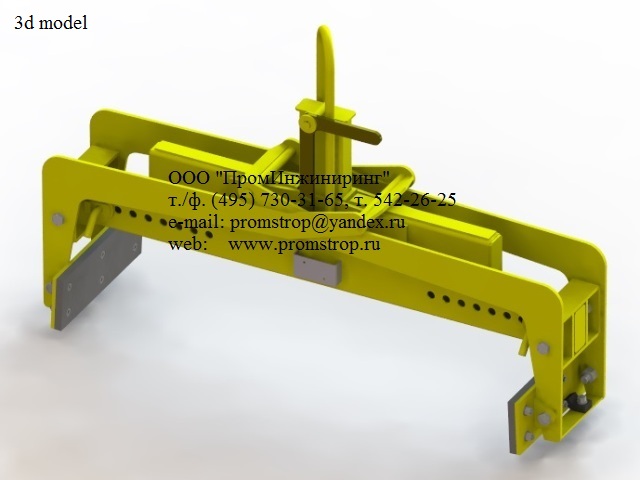

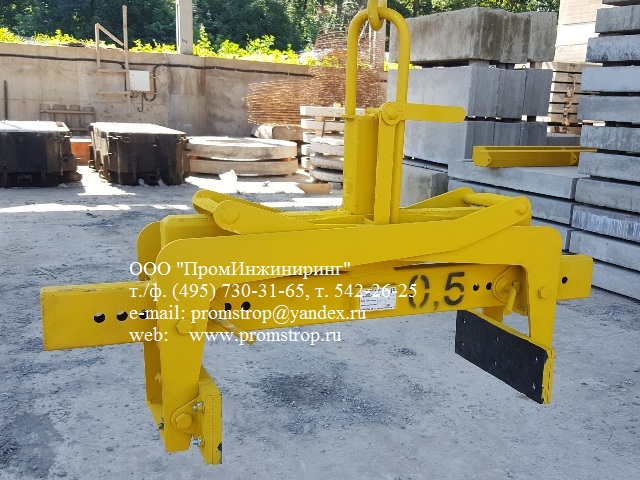

Захват клещевой для блоков ЗКЛб-0,5т 500-1000

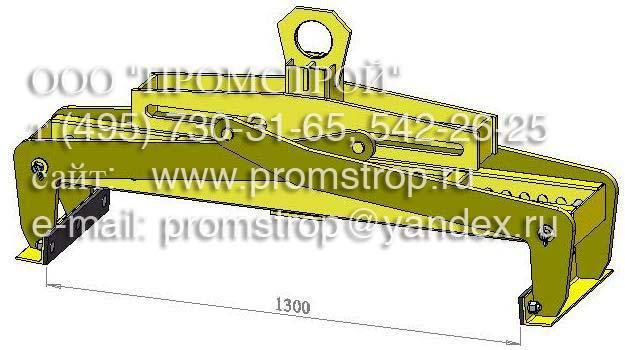

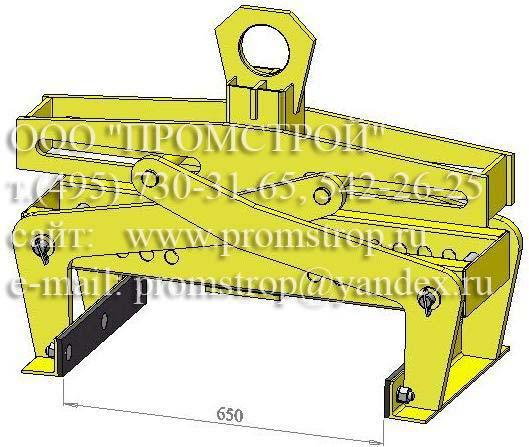

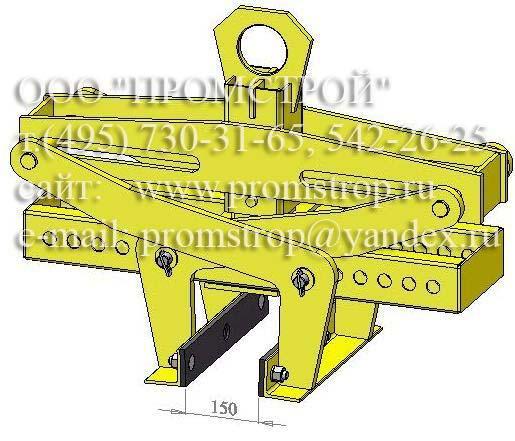

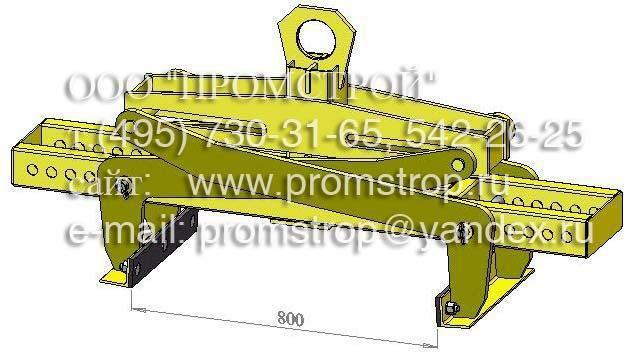

Клещевой захват для блоков и балок с переставными рычагами.

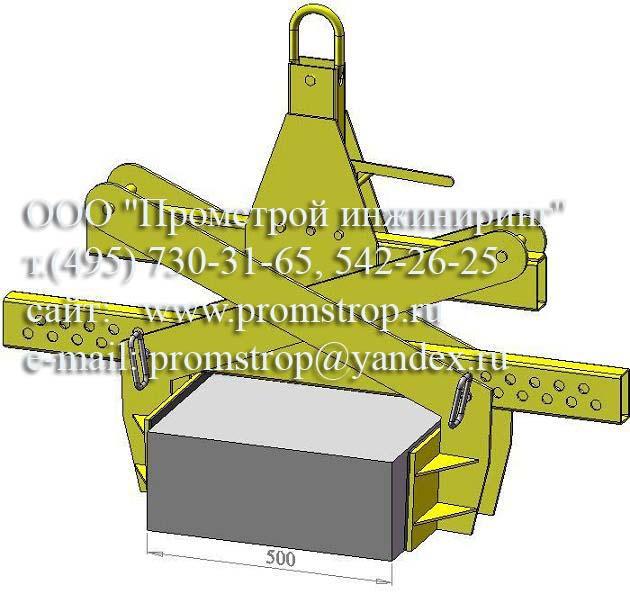

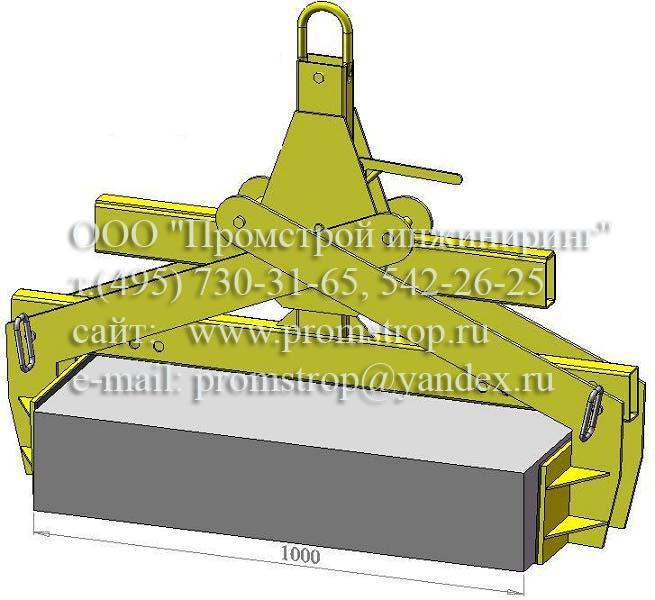

Применяйте клещевой захват для блоков с переставными рычагами при работе с блоками шириной 500...1000 мм.

Захват имеет петлю подвески для сопряжения с крюком.
  • Для работы с захватом может быть использован любой из имеющихся в наличии грузоподъемных механизмов: кран, кран-балка или погрузчик с вилочной подвеской.

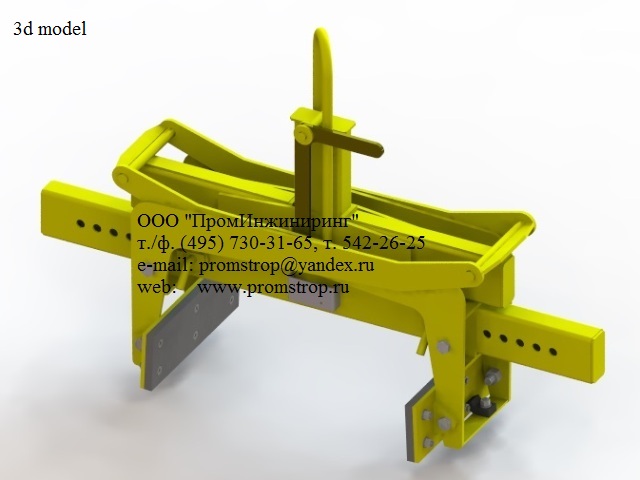

  • Захват состоит из неподвижного корпуса в виде линейной балки, подвижного корпуса, двух подвижных корпусов рычагов и двух подвижных спаренных рычагов, оснащенных в нижней части прижимом с резиновой накладкой.
  • С помощью двух быстросъемных фиксаторов подвижные корпуса рычагов соединяются с неподвижным корпусом. Верхние концы подвижных рычагов опираются на горизонтальные балки подвижного корпуса.
  • Для удержания рычагов захвата в прижатом к корпусу положении служит фиксатор.
  • Нижняя горизонтальная поверхность неподвижного корпуса предназначена для опирания захвата на поверхность груза.
  • Отверстия в неподвижном корпусе позволяют устанавливать рычаги для перемещения груза шириной от 500мм до 1000мм.
  • Для начала работы захват должен быть установлен на фиксатор для предотвращения перемещения его рычагов.
  • Для подъема груза захват опускается на торцевую поверхность груза до полного опирания нижней горизонтальной поверхности неподвижного корпуса на верхнюю поверхность груза. После этого следует перевести фиксатор в крайнее положение до вывода его из зацепления с горизонтальной упорной пластиной подвижного корпуса и придерживая фиксатор в этом положении, начать подъем крюка грузоподъемного механизма, с закрепленным на нем захватом. После начала движения фиксатор захвата можно отпустить. Перемещение захвата, закрепленного на крюке грузоподъемного механизма вверх приводит к плотному примыканию прижимных пластин рычагов к внешней поверхности груза и к его подъему вместе с захватом.
  • После подъема и перемещения груза на место производится опускание крюка грузоподъемного механизма, которое приводит к поворачиванию рычагов захвата вниз. В ходе этого перемещения происходит прижимание рычагов к корпусу. При достижении рычагами максимально близкого положения происходит автоматическая фиксация захвата в сложенном положении (рычаги прижаты к корпусу).

Преимущества захвата ЗКЛб-0,5т 500-1000

Подходит для бетонных и пенобетонных блоков шириной от 500 мм до 1000 мм

  • Выпускаемый клещевой захват может быть использован для одновременного перемещения нескольких блоков, лежащих рядом друг с другом.

Вес поднимаемого блока или пачки блоков до 500кг

  • Широкий ассортимент блоков подходит для подъема захватом.

Масса захвата 65 кг

  • Небольшая масса захвата не потребует усилий при работе с ним.

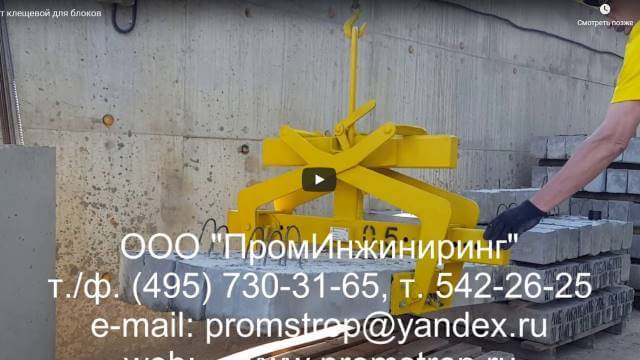

Перемещение бетонных блоков

Видео применения нашего захвата ЗКЛб-0,5т 500-1000 для блоков и балок.

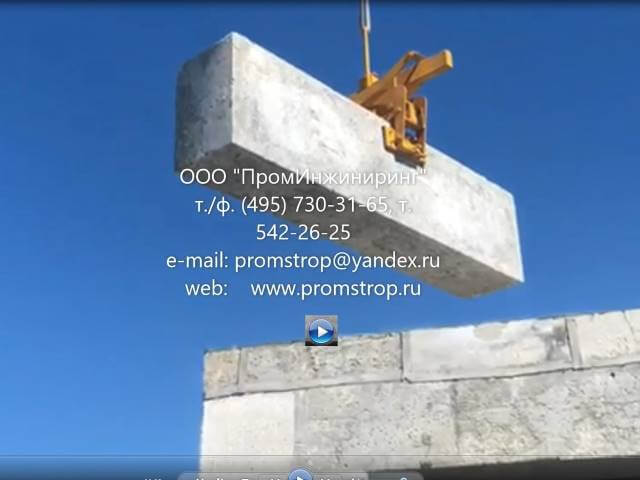

Строительсто дома из бетонных блоков

Видео применения нашего захвата ЗКЛб-0,5т 200-400 при строительстве дома из блоков.


При заказе Захвата ЗКЛб-0,5т 500-1000 спрашивайте Вилочную подвеску для установки на вилы погрузчика.


По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

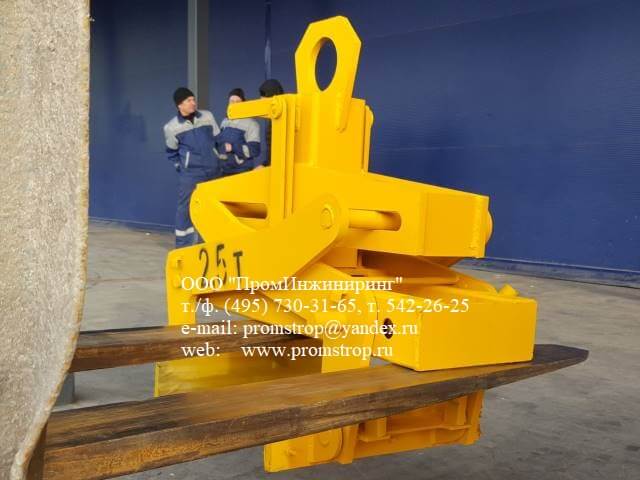

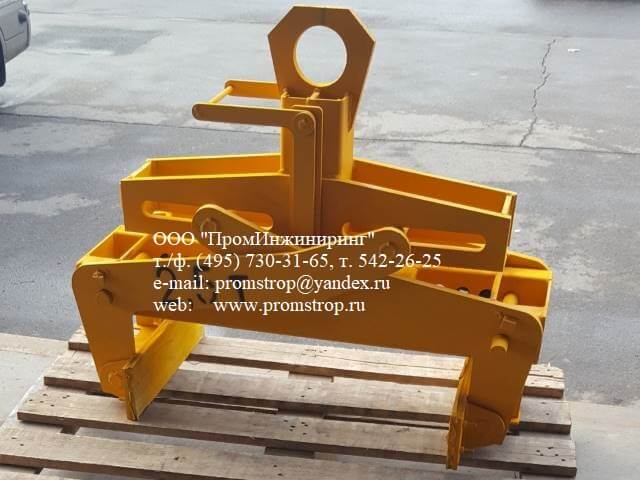

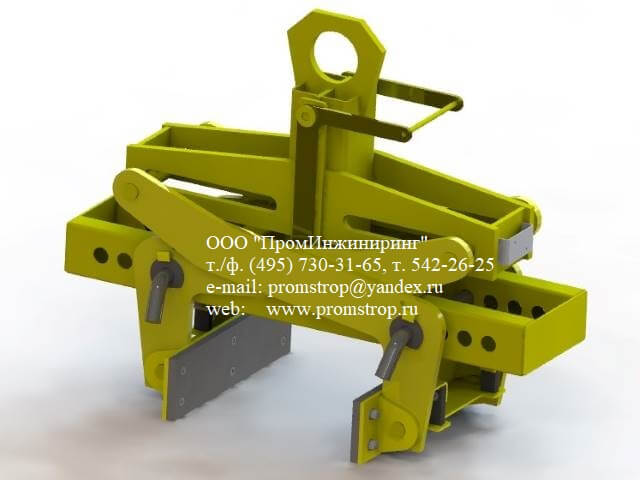

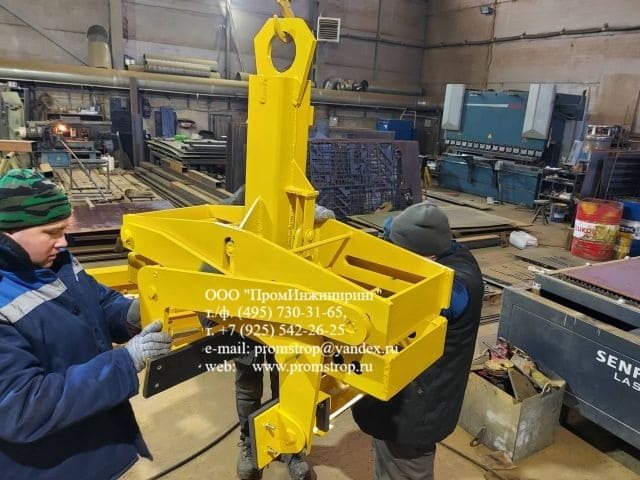

Клещевой захват для бетонных блоков ФБС ЗКЛб-2,5т 300-600мм 2020

Универсальный грузозахват с переставными рычагами для фундаментных блоков.

Применяйте клещевой захват ЗКЛб-2,5т 300-600мм 2020 с переставными рычагами при работе с блоками ФБС шириной 300...600 мм.

Захват имеет пластину подвески для сопряжения с крюком крана.
  • Для работы с захватом может быть использован любой из имеющихся в наличии грузоподъемных механизмов: кран, кран-балка или погрузчик с вилочной подвеской.
  • Общие характеристики, размеры и масса фундаментных блоков ФБС соответствуют требованиям ГОСТ 13579-2018 «Блоки бетонные для стен подвалов. Технические условия».
  • Для механизации перемещения бетонных блоков ФБС при их складировании или использовании в процессе выполнения строительных работ будет удобно применять универсальный клещевой захват типа ЗКЛб-2,5т 300-600мм 2020.
  • Грузозахват клещевого типа имеет четыре фиксированных положения рычагов, соответствующих размерам перемещаемого бетонного блока.
  • Для фиксации рычага в нужном положении используется быстросъемный шкворень.
  • Прижимная пластина, захватывающая блок, связана с рычагом шарнирно с помощью оси и оснащена сменной резиновой накладкой, создающей надежное удерживающее усилие блока. За счет шарнирного соединения пластины с рычагом при любом его положении контакт со стенкой бетонного блока производится всей поверхностью резиновой накладки.
  • Для удобства снятия захвата с блока ФБС, установленного на место, в конструкции подъемного приспособления предусмотрен фиксатор, запирающий рычаги в раздвинутом положении, позволяющем освободить устройство от груза без участия стропальщика.
  • Захватное приспособление имеет грузоподъемность 2500 кг и дискретно регулируемую ширину зева, предназначенную для подъема и перемещения грузов шириной 300 мм, 400 мм, 500 мм и 600 мм.

Преимущества захвата ЗКЛб-2,5т 300-600мм 2020

Подходит для блоков ФБС шириной от 300 мм до 600 мм

Вес поднимаемого блока до 2500кг

  • Весь ассортимент фундаментных блоков подходит для подъема захватом.

Масса захвата 130 кг

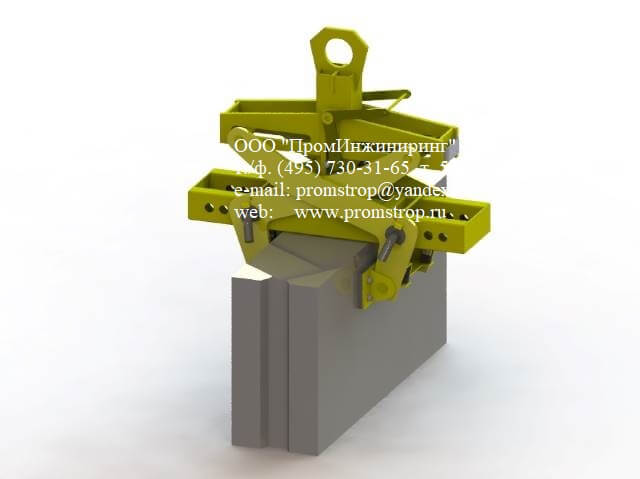

Загрузить

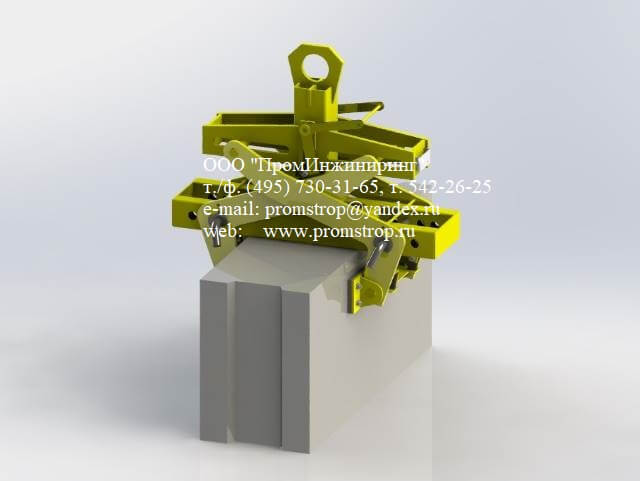

схему строповки блоков
ФБС.12.3.6 и ФБС.12.4.3:
Stropovka_Bloka_FBS.12.3.6-FBS.12.4.3.PDF

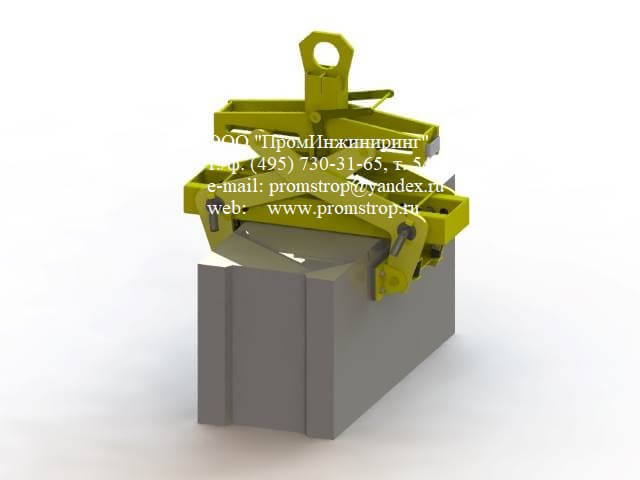

Загрузить

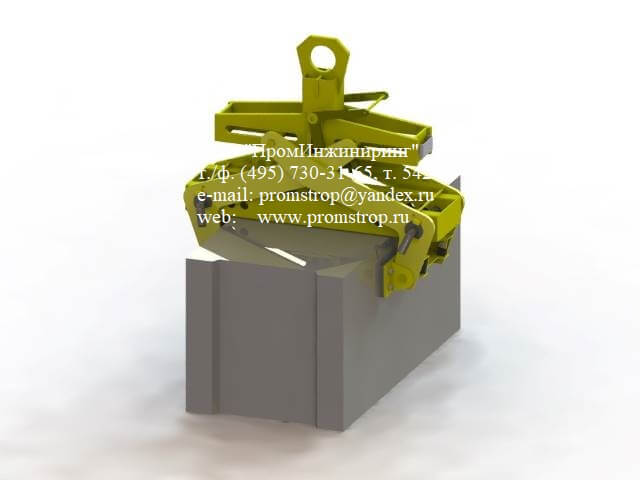

схему строповки блоков
ФБС.12.5.6 и ФБС.12.6.6:
Stropovka_Bloka_FBS.12.5.6-FBS.12.6.6.PDF



Испытание клещей ЗКЛб-2,5т 300-600мм 2020 для перемещения фундаментных блоков

Видео проверки кинематики движения рычагов и подвижных прижимов при применении грузозахватного приспособления ЗКЛб-0,5т 200-400 для блоков.



По вопросам изготовления захвата другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:
