ООО "ПромИнжиниринг" - производство траверс.

На нашем предприятии возможно изготовление траверс для работы с любыми грузами. Продажа траверс - одно из направлений нашей деятельности.

  • Для начала производства траверсы необходима следующая информация:

  • Характер поднимаемого груза (вес, габариты, места и способ крепления строп)
  • Тип траверсы, которой предстоит работать с грузом (линейная, пространственная, подъем траверсы за центр или за края)
  • Способ крепления строп к траверсе (то есть какими захватными элементами оснащать траверсу - чалочные крюки, такелажные скобы и т.п.)

Все эти вопросы можно задать нашим специалистам и они помогут Вам в подборе конструкции грузовой траверсы и в принятии решения о способе строповки груза.

Имеется возможность изготовить не только типовую траверсу, но и специальные траверсы по желанию (чертежам или эскизам) заказчика. Фотографии некоторых образцов траверс производства ООО "ПромИнжиниринг" можно увидеть в [фотоальбоме].



Универсальная Траверса г/п 5т для подъема и перемещения труб с помощью торцевых захватов для труб и текстильных строп

Универсальная Траверса г/п 5т для подъема и перемещения труб с помощью торцевых захватов для труб и текстильных строп

Узел подвески траверсы

Узел подвески текстильных строп

Цепной строп с торцевым захватом для труб

Универсальная Траверса г/п 5т для подъема и перемещения труб с помощью торцевых захватов для труб и текстильных стропУзел подвески текстильных строп

Траверса представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы по длине 117100мм. Балка траверсы имеет усиление в виде верхних наклонных швеллеров, сваренных в форме треугольника.
Траверса оснащена шетью парами симметрично расположенных коробчатых подвесок, размещенных во внутренней части балки траверсы. Каждая коробчатая подвеска имеет вертикальную пластину, в нижней части которой расположено отверстие, предназначенное для размещения такелажной скобы типа СИ 4,75т SAK47Р, к которой может быть присоединен грузовой строп общего назначения, служащий для строповки груза (комплектуется при необходимости). Это же отверстие в вертикальной пластине коробчатой подвески используется для присоединения к траверсе цепных строп с торцевыми захватами для труб. Расстояние между попарно симметричными коробчатыми подвесками составляет 5850мм, 6980мм, 8110мм, 9240мм, 10370, 11500мм.
Таким образом, имеется возможность изменять расстояние между стропами, присоединенными к траверсе, что позволяет использовать траверсу для подъема и перемещения труб различной длины.
Особенностью конструкции траверсы является наличие двух съемных узлов подвески текстильных строп, позволяющих использовать для подъема груза текстильные стропы шириной 300мм (крмплектуется при необходимости). В случае необходимости узлы подвески могут быть установлены на траверсу и использоваться в работе.
В центре линейной балки траверсы размещен узел подвески траверсы, состоящий из двух независимых элементов, используемых по усмотрению лиц, эксплуатирующих траверсу.
Первый элемент – овальное звено.
Второй элемент – цепной строп типа 2СЦ.
При использовании овального звена достигается минимальная габаритная высота траверсы, при использовании цепного стропа достигается большая устойчивость (уменьшается раскачка) траверсы при подъеме груза.

Для зацепления труб используются захваты торцевые производства ООО "ПромИнжиниринг" [ подробнее...]

  • грузоподъемность траверсы 5,0тн
  • длина грузовой траверсы 11,5м
  • масса траверсы 950кг



Траверса для подъема и перемещения труб с помощью торцевых захватов для труб г/п 10т

Схема строповки труб предусматривает использование траверсы и торцевых захатов.

Схема строповки труб траверсой с торцевыми захватами

Траверса для строповки трубТраверса для строповки труб

Траверса представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы по длине 10220мм. Балка траверсы имеет усиление в виде верхних наклонных швеллеров, сваренных в форме треугольника.
Траверса оснащена четырьмя парами симметрично расположенных вертикальных пластинчатых подвесок, размещенных во внутренней части балки траверсы. В нижней части вертикальной пластины расположено отверстие, предназначенное для размещения такелажной скобы, к которой можуг быть присоединены грузовые цепные стропы, служащие для присоединения к траверсе торцевых захватов для труб. Цепные стропы оснащены укорачивающими крюками для регулировки длины цепей. Расстояние между попарно симметричными пластинчатыми подвесками составляет 7000мм, 8000мм, 9000мм, 10000мм. Таким образом, имеется возможность изменять расстояние между стропами, присоединенными к траверсе, что позволяет использовать траверсу для подъема и перемещения труб различной длины.
В центре линейной балки траверсы размещен узел подвески траверсы, состоящий из двух независимых элементов, используемых по усмотрению лиц, эксплуатирующих траверсу. Первый элемент – ось подвески. Второй элемент – цепной строп типа 2СЦ-11,2-1,5.
При использовании оси подвески достигается минимальная габаритная высота траверсы, при использовании цепного стропа достигается большая устойчивость (уменьшается раскачка) траверсы при подъеме груза.

Для зацепления труб используются захваты торцевые производства ООО "ПромИнжиниринг" [ подробнее...]

  • грузоподъемность траверсы 10,0тн
  • длина грузовой траверсы 10,22мм
  • масса траверсы 1100кг

Траверса для подъема и перемещения труб с помощью торцевых захватов для труб г/п 5т

Схема строповки труб предусматривает использование траверсы и торцевых захатов.

Схема строповки Траверсой для  труб

Траверса для  трубТраверса для  труб

Траверса предназначена для подъема и перемещения труб. Назначение траверсы - перевозка труб, подъем труб, монтаж труб. Траверса может быть использована дли выгрузки и загрузки труб в железнодорожные вагоны и автомобильный транспорт. Особенностью конструкции траверсы для труб является уменьшенная габаритная высота. Это достигается за счет соединения траверсы с крюком крана с помощью съемного центрального пальца. При этом крюк крана оказывается внутри между двумя швеллерами балки траверсы. Траверса может быть использована для подъема труб длиной 12 метров, а за счет применения в конструкции траверсы нескольких подвесок для строп, возможно поднимать трубы гораздо меньшей длины. Для зацепления труб используются захваты торцевые производства ООО "ПромИнжиниринг" [ подробнее...]

  • грузоподъемность траверсы 5,0тн
  • длина грузовой траверсы 9м
  • масса траверсы 715кг





Траверса для подъема и перемещения труб с помощью текстильных строп г/п 24т

Строповка труб. Траверса для подъема и перемещения труб с помощью текстильных стропТраверса для подъема и перемещения труб с помощью текстильных строп



Траверса предназначена для подъема и перемещения труб. Назначение траверсы - перевозка труб, подъем труб, монтаж труб. Данная траверса предназначена для подъема и перемещения труб ф820мм, защищенных толстостенной бетонной изоляцией. Трубы имеют длину 10400 мм и 11400 мм и используются при строительстве морской части газопровода. Область применения траверсы для подъема труб с помощью текстильных строп - погрузка и выгрузка при морских перевозках, а также организация складирования труб.

  • грузоподъемность траверсы 24,0тн
  • длина грузовой траверсы 11,4м
  • масса траверсы 800к

Траверса для подъема и перемещения труб с помощью текстильных строп г/п 30т, 40т, 60т (Мягкие полотенца).

Траверса для подъема и перемещения труб с помощью текстильных строп г/п 30т, 40т, 60т  (Мягкие полотенца, Полотенце монтажное)Полотенце монтажное г/п 16тПолотенце монтажное г/п 30т



Назначение этого вида траверс: погрузка, разгрузка, складирование и перевозка труб большого диаметра. В соответствии с требованиями норм технологии и организации строительства магистральных трубопроводов при разгрузке труб кранами и погрузке на транспортные средства, а также при складировании труб на прирельсовых и притрассовых складах с помощью трубоукладчиков должны использоваться торцевые захваты, состоящие из 2 и более канатов с крюками на концах и траверсы. Для исключения повреждений концов труб крюки должны быть снабжены губками из мягкого материала. Для выполнения подъемно-транспортных операций и перемещения на короткие расстояния секций труб с наружной изоляцией должны применяться мягкие полотенца с трубоукладчиком. Более подробную информацию по торцевым захватам для труб можно плоучить здесь: [ Захват для труб ]

Мягкое полотенце (полотенце монтажное) представляет собой треугольную подвеску и присоединяемые к ней текстильные стропы. Возможно изготовление полотенца монтажного грузоподъемностью 30т, 40т и 60т.

Полотенце монтажное
Г/п, т
Длина текстильного стропа, мм
Вес комплекта, кг
Цена треугольной подвески, руб
Цена к-та (подвеска+2 стропы), руб
16
2500
70
17700
22007
30
3500
170
32450
41890
40
5100
220
43070
56876
60
5100
340
66670
81892

Примечание: Монтажное полотенце г/п 30т применяется для труб диаметром 630мм-820мм, Монтажное полотенце г/п 40т применяется для труб диаметром 1020мм, Монтажное полотенце г/п 60т применяется для труб диаметром 1220мм-1420мм.

Траверса для подъема и перемещения труб г/п 16т

Траверса для подъема и перемещения труб г/п 16т


Траверса предназначена для подъема и перемещения труб. Назначение траверсы - перевозка труб, подъем труб, монтаж труб. Траверса может быть использована дли выгрузки и загрузки труб в железнодорожные вагоны и автомобильный транспорт. Траверса представляет собой линейную балку сварной замкнутой коробчатой конструкции из швеллера, которая имеет дополнительное усиление из швеллеров верхнего контура, сваренных в виде двух треугольников, в вершине которых располагается ось для навешивания траверсы на крюк грузоподъемного механизма.
Габаритный размер траверсы по длине 10820мм (7920мм, 9260мм, 10600мм по осям отверстий в вертикальных пластинах подвесок) и 876мм по высоте.
Для крепления к траверсе строп служат три пары вертикальных пластинчатых подвесок, которые имеют отверстия для крепления такелажных скоб

  • грузоподъемность траверсы 16,0тн
  • длина грузовой траверсы 10,6м
  • масса траверсы 1325кг

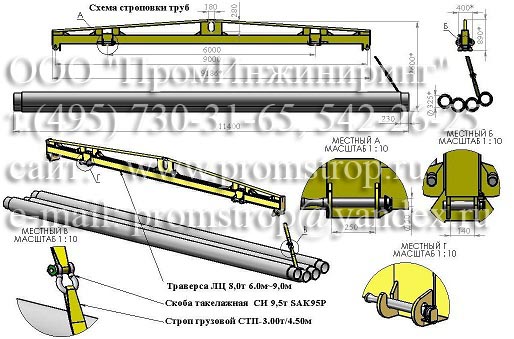

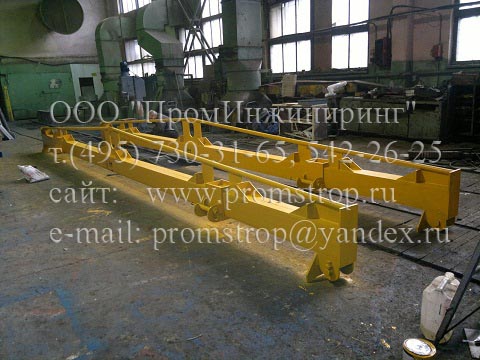

Траверса для подъема и перемещения труб г/п 8т

Траверса для подъема и перемещения труб г/п 8т
Траверса для подъема и перемещения труб г/п 8т

Траверса предназначена для подъема и перемещения труб. Назначение траверсы - перевозка труб, подъем труб, монтаж труб. Траверса может быть использована дли выгрузки и загрузки труб в железнодорожные вагоны и автомобильный транспорт. Траверса ЛЦ 8,0т 6,0м~9,0м представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы по длине 9186мм, по ширине 532мм, по высоте 890мм.
В центральной части балки траверсы установлена вертикальная пластина подвески с отверстием, предназначенная для зацепления крюком грузоподъемного механизма.
Для присоединения к балке траверсы плоских текстильных строп шириной до 240мм служат две пары симметричных подвесок, расположенных на расстоянии 6000мм друг от друга, которые установлены на вертикальные стенки балки траверсы с левой и правой стороны. Для присоединения к балке траверсы плоских текстильных строп шириной до 120мм служат две симметричные торцевые подвески, расположенные на расстоянии 9000мм друг от друга, которые установлены на вертикальные торцевые крышки балки траверсы с левой и правой стороны.

  • грузоподъемность траверсы 8,0тн
  • длина грузовой траверсы 9,186м
  • масса траверсы 835кг

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.
