Траверса - подвеска для цеха горячего цинкования.

Подвеска предназначена для навешивания различных деталей металлоконструкций и их последующего горячего цинкования.
Основными элементами траверсы являются две несущие балки , опоры , перекладины и пальцы.
Балки скреплены между собой поперечными связями – пластинами. К нижней плоскости балок сваркой крепятся двадцать две перекладины, в каждой из которых выполнены двадцать четыре овальных паза для подвески различных деталей. По торцам балок с каждой стороны имеются опоры, на которые подвеска опирается при навешивании деталей и при их химической обработке в ванной. Подъем и перемещение подвески осуществляется за два пальца специальной траверсой. Пальцы размещены в специальных ловушках для автоматического захвата их крюками траверсы.

• грузоподъемность траверсы 2,5тн
• габаритные размеры (LxBxH), мм 12900х1250х500
• Количество отверстий для навешивания деталей, шт 528
• масса траверсы 1500кг

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.

Траверса для системы холодоснабжения

Траверса представляет собой пространственную раму хребтового типа сварной конструкции из швеллера. Рама траверсы состоит из одной продольной балки и трех поперечных балок. На торцах каждой из трех поперечных балок приварены вертикальные пластины (торцевые крышки), имеющие отверстие в нижней части.
Эти отверстия предназначены для присоединения к траверсе текстильных строп типа СТП-3,0-3,0 посредством такелажных скоб типа СИ-4,75.
На продольной балке траверсы размещаются две вертикальные пластины подвески с отверстием в верхней части, предназначенные для присоединения к траверсе цепного стропа типа 2СЦ-17,0-2,5 с концевыми такелажными скобами СИ-12,5. Этот цепной строп служит для зацепления траверсы крюком грузоподъемного механизма.
Особенность конструкции траверсы - смещение точки подвески ее на крюк крана относительно оси симметрии рамы траверсы, с целью совпадения точки подвески с центром тяжести груза.

• грузоподъемность траверсы 12,0тн
• габаритные размеры (LxBxH), мм 5500х2520х665
• масса траверсы 800кг

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.

Траверса для тары (корзин)

Траверса является грузозахватным приспособлением, применяемым совместно с кран-балкой для подъёма и транспортирования специальной тары (корзин)
. Подъём корзин производится с помощью четырех крюков, расположенных на траверсе.

• грузоподъемность траверсы 2,0тн
• габаритные размеры (LxBxH), мм 3810х1110х670
• масса траверсы 310кг

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.

Траверса для тары (корзин) с роликами

Траверса является грузозахватным приспособлением, применяемым совместно с кран-балкой для подъёма и транспортирования специальной тары (корзин)
. Подъём корзин производится с помощью четырех крюков, расположенных на траверсе. Для облегчения позиционирования траверсы на корзине служат специальные направлябщие ролики.

• грузоподъемность траверсы 2,5тн
• габаритные размеры (LxBxH), мм 2250х1050х320
• масса траверсы 140кг

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.

Траверса для блоков

Траверса предназначена для захвата, подъема и перемещения балок массой до 7000кг совместно с противовесом массой до 2700кг. Траверса позволяет решать задачу перемещения балок, смещенных относительно оси перемещения кран балки.

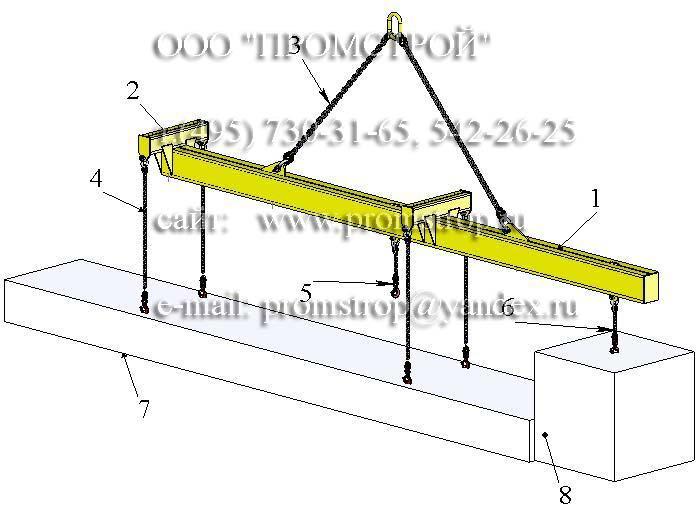

Основными элементами таверсы являются продольная балка 1 с двумя поперечинами 2, строп для строповки траверсы 3, четыре стропа для строповки балки 4, строп для переноски противовеса 5 и строп для строповки противовеса 6 (см. рис.).
Подъем траверсы осуществляется за овальное звено стропа 3, подъем балки осуществляется четырьмя стропами 4, расположенных на концах поперечин 2. При подхъеме балки, для обеспечения горизонтальности траверсы с грузом, одновременно поднимется противовес 8 при помощи стропа 6. Для переноса противовеса к месту выполнения работ используется строп 5.

2.1. Номинальная грузоподъемность при равномерном нагружении четырех строп для строповки балки и одной стропы для строповки противовеса не более, кг 10000
2.2. Количество строп для строповки балки, шт 4
2.3. Количество строп для строповки противовеса, шт 2
2.4. Масса, кг, (со стропами) 540
2.5. Габаритные размеры (LxBxH), мм 6310х776х520
2.6. Характеристики строп в комплекте траверсы
1) Строп для строповки траверсы
- тип 2СЦ с концевыми такелажными скобами
- номинальная грузоподъемность не более, кг 11200
- масса, кг 45
2) Строп для строповки балки
- тип 1СЦ
- номинальная грузоподъемность не более, кг 3150
- масса, кг 5
3) Строп для строповки противовеса
- тип 1СЦ
- номинальная грузоподъемность не более, кг 3150
- масса, кг

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.
