ООО "ПромИнжиниринг" - производство траверс.

На нашем предприятии возможно изготовление траверс для работы с любыми грузами.

  • Для начала производства траверсы необходима следующая информация:

  • Характер поднимаемого груза (вес, габариты, места и способ крепления строп)
  • Тип траверсы, которой предстоит работать с грузом (линейная, пространственная, подъем траверсы за центр или за края)
  • Способ крепления строп к траверсе (то есть какими захватными элементами оснащать траверсу - чалочные крюки, такелажные скобы и т.п.)

Все эти вопросы можно задать нашим специалистам и они помогут Вам в подборе конструкции грузовой траверсы и в принятии решения о способе строповки груза.

Имеется возможность изготовить не только типовую траверсу, но и специальные траверсы по желанию (чертежам или эскизам) заказчика. Фотографии некоторых образцов траверс производства ООО "ПромИнжиниринг" можно увидеть в [фотоальбоме].

Патент на грузозахватное устройство Компания ООО «ПромИнжиниринг» в лице генерального директора Кузнецова Д.Б, запатентовала грузозахватное устройство - захват для монтажа сэндвич панелей. Нами получено Решение РОСПАТЕНТА о выдаче патента на полезную модель. Согласно заявке №2008120820/22(024575) и решению Федеральной службы по интеллектуальной собственности, патентам и товарным знакам получен патент на полезную модель №76640 с приоритетом от 27 мая 2008г. Согласно "Патентного закона РФ № 3517-1" от 23 сентября 1992 нам принадлежит исключительное право на изготовление и продажу захвата для монтажа сэндвич панелей. [Подробнее]

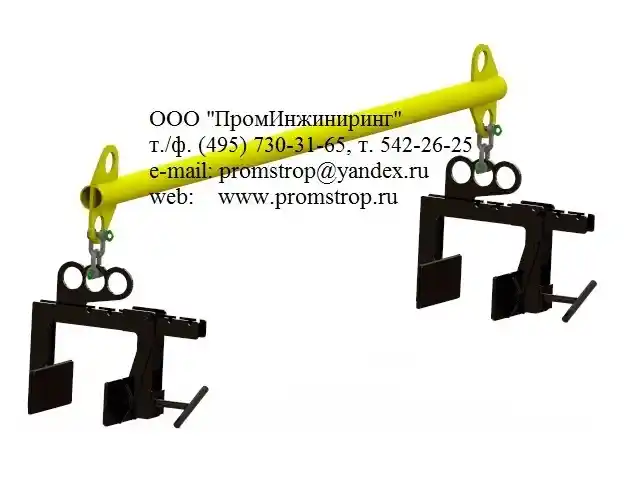

Траверса для монтажа сэндвич панелей

Траверса для монтажа сэндвич панелейСтрубцинный захват для монтажа сэндвич панелейЗахват для монтажа сэндвич панелей

ООО "ПромИнжиниринг" освоено производство специального захвата для монтажа и перемещения сэндвич-панелей, предназначенного для применения при строительстве быстровозводимых и модульных зданий. Этот грузовой захват используется в качестве приспособления для подъёма и монтажа сэндвич панелей толщиной до.250мм. Захват имеет грузоподъемность 200кг. При монтаже сэндвич панелей весом до 200 кг и небольшой длины этот грузовой захват может быть использован самостоятельно. Клещевой захват оснащен резиновыми накладками для защиты панелей от повреждения. При монтаже сендвич-панелей весом более 200 кг и большой длины можно использовать специальную траверсу с двумя захватами для монтажа сендвич панелей. В комплект поставки захвата входит такелажная скоба СА-1,5 для присоединения захвата к траверсе (при работе с захватом в составе траверсы), или для соединения захвата со стропой для навешивания его на крюк крана (при работе с захватом самостоятельно). В случае, если поверхность панели скользкая или влажная (при хранении панелей в условиях строительной площадки такое возможно в результате воздействия на панели дождя или появления на их поверхности инея в зимних условиях), наибольшую надежность захвата при монтаже сэндвич панелей обеспечивает захват струбцинной конструкции. Монтаж сэндвич панелей осуществляется одним или несколькими захватами, закрепленными на траверсе. С использованием этой траверсы удобно производить крепление сзндвич панелей при строительстве из сэндвич панелей дома, склада или другого объекта, при сооружении которого используются сэндвич панели стеновые, а так же кровельная панель. Производители сэндвич панелей как правило имеют технологические линии и оборудование производства панелей и не испытывают тех проблем, с которыми сталкиваются строители и монтажники. Применение в строительстве сэндвич панелей без специальных грузозахватных средств требует лишних затрат времени и сил.

Траверса предназначена для подъема и монтажа сэндвич панелей толщиной 40, 60, 80, 100, 120, 150 и более мм. В комплекте траверса длиной 2000мм и два захвата, которые оснащены резиновой накладкой для предотвращения повреждения сендвич-панели. Подробнее о захвате для монтажа сэндвич панели можно узнать здесь [ Захват для монтажа сэндвич панелей] .

  • грузоподъемность траверсы 0,4тн
  • длина траверсы 2,0м
  • масса траверсы с захватами 25кг

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.

Методы и приемы использования траверсы для монтажа сзндвич панелей (Технологические операции по перемещению панели к месту монтажа)

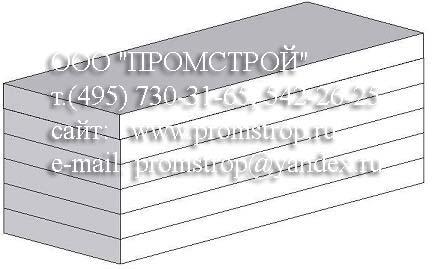

1. Складирование сэндвич панелей в пачках
Складирование сэндвич панелей в пачках Складирование сэндвич панелей на строительной площадке производится в пачках. Применение траверсы со струбцинными захватами сводит к минимуму использование ручного труда в процессе монтажа панелей. Нет необходимости вручную поднимать панель и ставить ее вертикально для того, чтобы переместить ее на место монтажа.

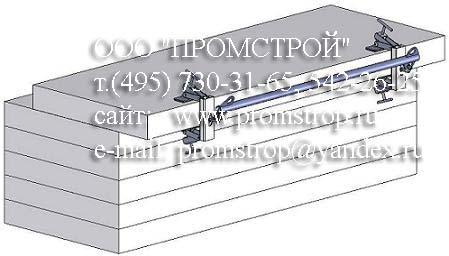

2. Подготовка сэндвич панелей к монтажу - Установка захватов на горизонтально лежащую панель
Подготовка сэндвич панелей к монтажу - Установка захватов на горизонтально лежащую панель Для подготовки панелей к монтажу необходимо сдвинуть верхнюю панель пачки на величину, достаточную для размещения струбцинных захватов. Установить и затянуть захваты. После этого производится подъем панели при помощи грузоподъемного механизма. В результате этого подъема происходит перемещение сэндвич панели из горизонтального положения в вертикальное.

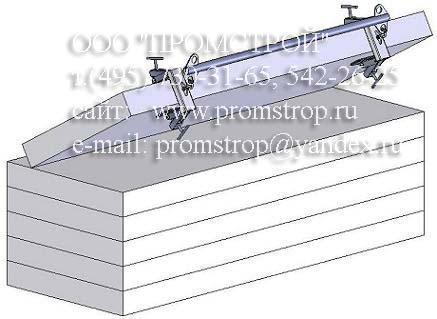

3. Подготовка панелей к монтажу - подъем из горизонтального в вертикальное положение.
Подъем панели из горизонтального положения в вертикальное Как правило при подготовке сэндвич панелей к монтажу - при перемещении из горизонтального положения в вертикальное используется ручной труд. Применение струбцинных захватов позволяет механизировать и эту операцию.

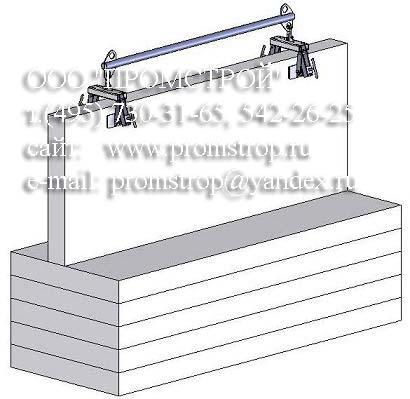

4.Подготовка панелей к монтажу - проверка крепления струбцинных захватов
Подготовка панелей к монтажу - проверка крепления струбцинных захватов После того, как сэндвич панель займет вертикальное положение, следует проверить надежность закрепления струбцинных захватов и надежность соединения траверсы с захватами такелажными скобами. После этого сэндвич панель готова к подъему и перемещению к месту ее установки. Однако, имея ввиду безопасность выполнения грузоподъемных работ, сохранность груза, а так же требования типовых инструкций и других нормативных документов по безопасному выполнению грузоподъемных работ, мы рекомендуем использовать дополнительную страховку при подъеме и перемещении сэндвич панелей к месту их монтажа. Конструкция струбцинных захватов позволяет использовать в качестве страховочного приспособления текстильные стропы из плоской полиэстровой ленты. В качестве страховки при монтаже сендвич панелей может быть использована текстильная петлевая стропа типа СТП грузоподъемностью 1 или 2 тонны.

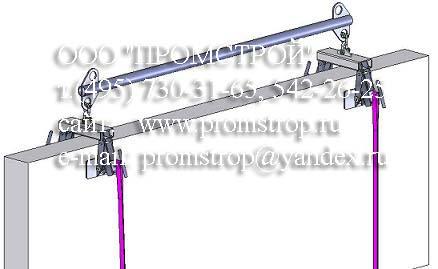

5. Подготовка панелей к монтажу - установка страховочных текстильных строп
Подготовка панелей к монтажу - установка страховочных текстильных строп Для установки страховочных текстильных строп следует приподнять сэндвич панель над опорной поверхностью на высоту 0,5м и завести под панель текстильную петлевую стропу таким образом, чтобы петли стропы могли быть закреплены на каждом из двух винтов струбцинного захвата. После этого панель готова к транспортировке и к месту монтажа. Непосредственно перед монтажом страховочные стропы убираются и производится монтаж.

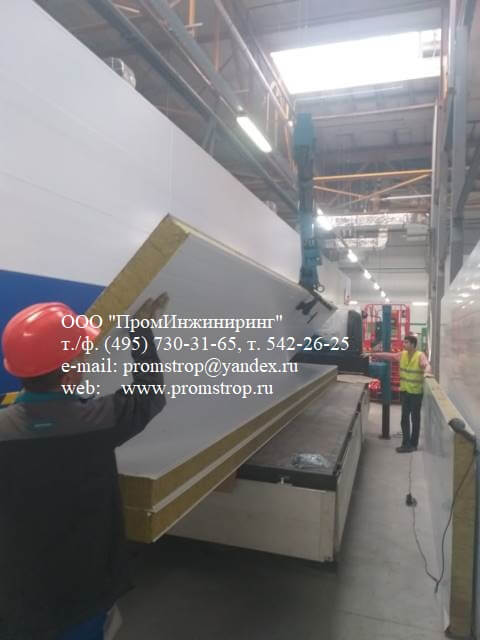

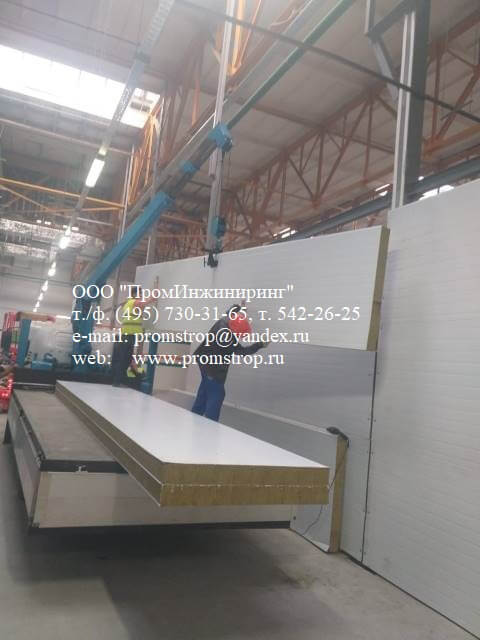

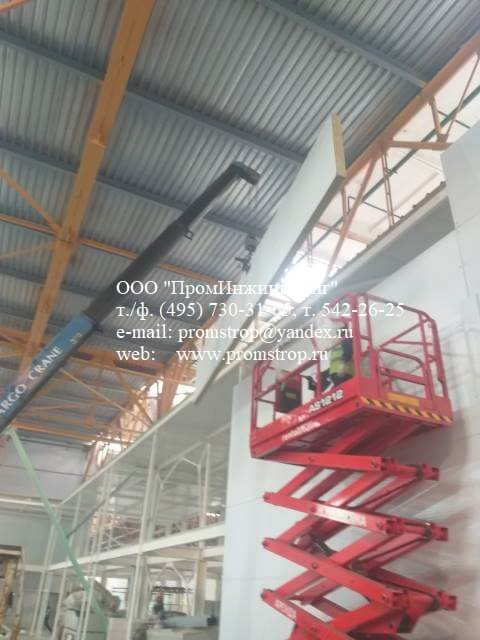

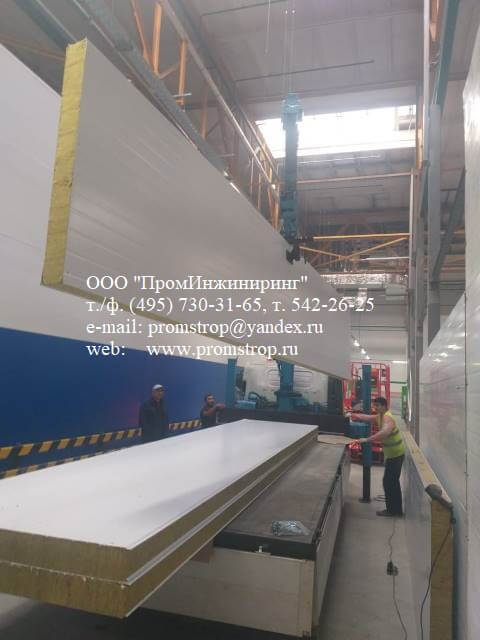

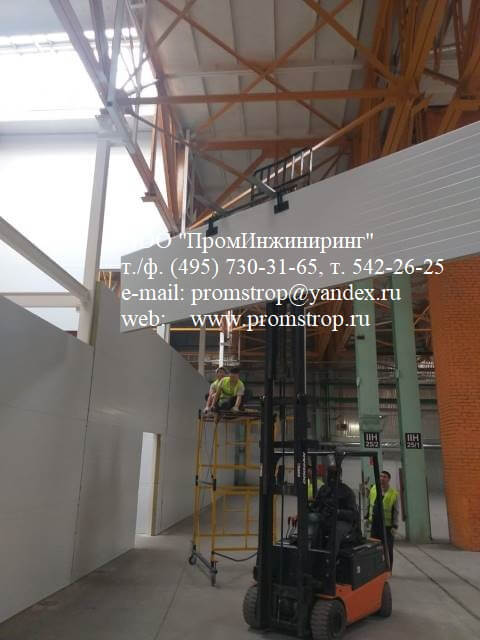

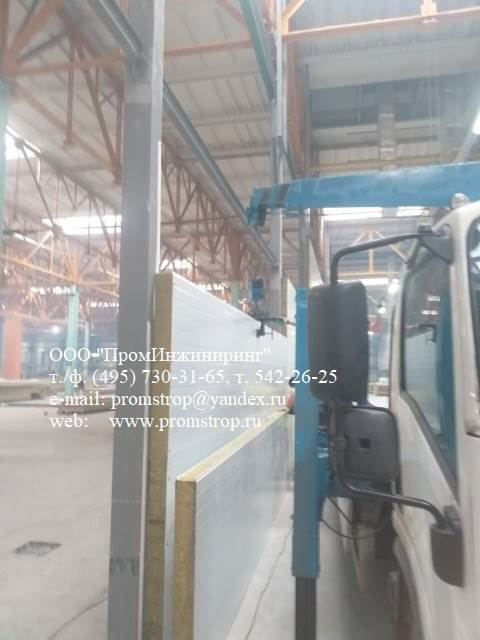

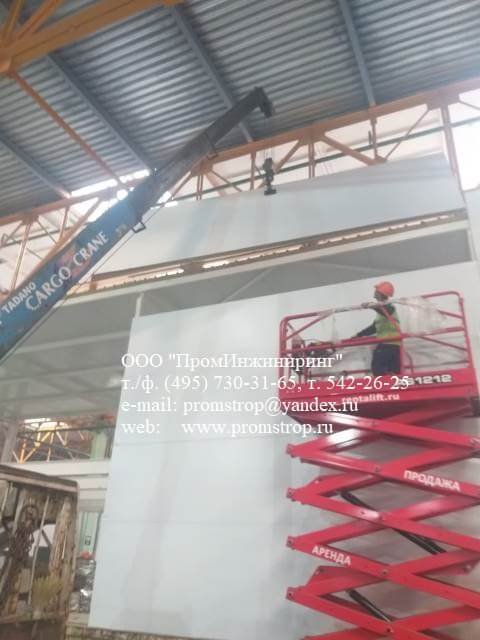

Монтаж сэндвич панелей

Монтаж кровельных панелей захватами для сэндвич панелей ПромИнжиниринг

  1. Монтаж кровельных сэндвич панелей на примере панели FACHMANN - Траверса с захватами для монтажа кровельных сэндвич панелей (толщина панели 200мм, исполнение захватов 150-250)
Монтаж кровельных сэндвич панелей  на примере панели FACHMANN - Траверса с захватами для монтажа кровельных сэндвич панелейВнешний вид кровельной панели на примере панели FACHMANN при подъеме траверсой с захватами для монтажа сэндвич панелей
2. Способ установки траверсы с захватами для подъема сэндвич панелей с углом наклона к горизонту

(угол подъема панели должен соответствовать углу наклона кровли)

Способ  установки траверсы с захватами для подъема сэндвич панелей с углом наклона к  горизонтуСпособ  установки траверсы с захватами для подъема сэндвич панелей с углом наклона к  горизонту

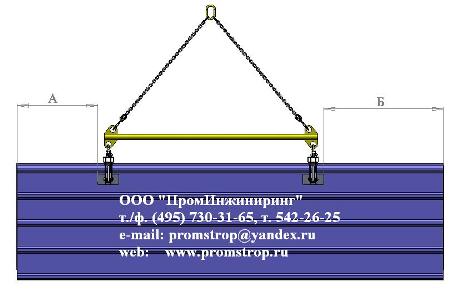

При установке траверсы со струбцинными захватами посередине панели ( А = Б ) в процессе  подъема панели угол = 0 (панель горизонтальна).

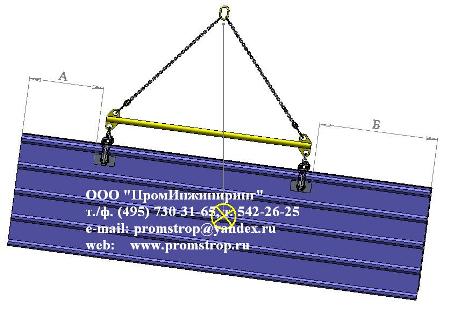

При установке траверсы с захватами со смещением от середины панели ( А <  Б ) в процессе  подъема панели она будет перемещаться с углом наклона к горизонту ( угол подъема) .
При этом точка подвески траверсы на крюк крана и центр тяжести панели окажутся на одной вертикальной линии. За счет смещения траверсы с захватами относительно середины панели меняется угол подъема панели.
Для правильного монтажа кровельных панелей следует добиться равенства угла подъема панели и угла наклона кровли.

3. Последовательность монтажа кровельных панелей траверсой с захватами ПромИнжиниринг.

Монтаж кровельных панелей ведется с крайней нижней панели. Следующие панели монтируются согласно схеме:
(Первая панель монтируется открытой волной в сторону торца (фасада)  здания).

Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг



Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг
Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг
Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг
Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг
Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг
Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг
Последовательность  монтажа кровельных панелей траверсой с захватами ПромИнжиниринг


Монтаж сэндвич панелей

Таким образом, захват для монтажа кровельных панелей в составе траверсы позволяет монтировать как кровельные, так и стеновые сэндвич панели.
При подборе захвата следует учитывать дополнительную толщину кровельной панели за счет дополнительной высоты валны - примерно 30-50мм.

При погрузке, разгрузке и складировании сендвич панелей в пачках удобно использовать текстильные стропы, изготовленные из плоской полиэстровой ленты. Текстильные стропы не повреждают сендвич панели, не оставляют следов на их поверхности. Пачки можно поднимать двумя текстильными петлевыми стропами используя схему строповки груза "в обхват" - при этом каждая стропа охватывает пакетированные панели сэндвич.

Для перемещения пачек сендвич панелей используются следующие виды текстильных строп:

Строп текстильный СТП петлевой

Строп текстильный петлевой СТП (нажмите на изображение текстильной стропы, чтобы узнать цены)

Строп текстильный СТК кольцевой
Строп текстильный кольцевой СТК (нажмите на изображение текстильной стропы, чтобы узнать цены)
Возможно изготовление текстильных строп любой длины.
