ООО "ПромИнжиниринг" - производство траверс.

На нашем предприятии возможно изготовление траверс для работы с любыми грузами.

  • Для начала производства траверсы необходима следующая информация:

  • Характер поднимаемого груза (вес, габариты, места и способ крепления строп)
  • Тип траверсы, которой предстоит работать с грузом (линейная, пространственная, подъем траверсы за центр или за края)
  • Способ крепления строп к траверсе (то есть какими захватными элементами оснащать траверсу - чалочные крюки, такелажные скобы и т.п.)

Все эти вопросы можно задать нашим специалистам и они помогут Вам в подборе конструкции грузовой траверсы и в принятии решения о способе строповки груза.

Имеется возможность изготовить не только типовую траверсу, но и специальные траверсы по желанию (чертежам или эскизам) заказчика. Фотографии некоторых образцов траверс производства ООО "ПромИнжиниринг" можно увидеть в [фотоальбоме].

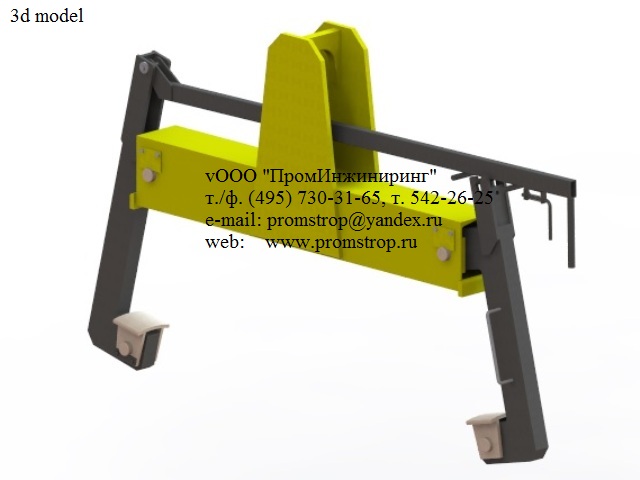

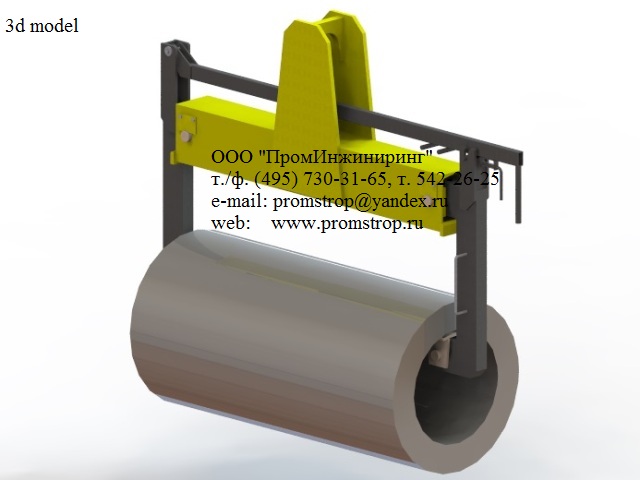

Траверса для рулонной стали г/п 10т.

Траверса для рулонной сталиТраверса для рулонной стали Линейная с подъемом за центр Траверса для рулонной стали (г/п 10,0тн)сы
Линейная с подъемом за центр Траверса для рулонной стали (г/п 10,0тн)сы

Траверса оснащена двумя захватами в виде качающихся лап и предназначена для подъема и перемещения стандартных рулонов массой 10т и длиной 1250 мм.

Траверса представляет собой линейную балку сварной конструкции из швеллера. По краям балки располагаются две поворотные лапы, предназначенные для захвата и удержания рулона стали. В нижней части лап выполнены отверстия, в которых размещены пальцы, соединяюшие лапы с опорными подушками. Контактная поверхность опорных подушек выполнена гибкой, а сами подушки имеют возможность поворачиваться относительно фиксирующих их пальцев на небольшой угол относительно вертикального положения в обе стороны, что позволяет захватывать рулон стали без повреждения и деформации его внутренней поверхности, так как рулон имеет возможность принять уравновешенное положение без перемещения относительно контактной поверхности опорных подушек. Одна из лап траверсы шарнирно соединена с продольной тягой, оснащенной рукоятью и несколькими штыревыми фиксаторами. Используя эту тягу стропальщик может повернуть связанную с ней лапу относительно оси, соединяющей эту лапу с балкой траверсы. После опускания тяги и совмещения одного из ее штыревых фиксаторов с пазами, выполненными на оголовке другой лапы траверсы, обе лапы траверсы оказываются кинематически связанными и после отпускания рукояти продольной тяги приподнятая лапа стремится вниз, заставляя тем самым приподниматься другую лапу. За счет этого один человек приводит обе лапы траверсы в положение, при котором производится захват рулона.

Возможно изготовление траверсы в двух исполнениях: с поперечной осью для зацепления траверсы грузоподъемным механизмом с большим крюком, и с поперечной пластиной, имеющей фрезерованное отверстие для зацепления траверсы грузоподъемным механизмом с компактным крюком (для кран балок с тельферами импортного производства).

  • грузоподъемность траверсы 10,0тн
  • длина поднимаемого рулона 1250 мм
  • масса траверсы 200кг

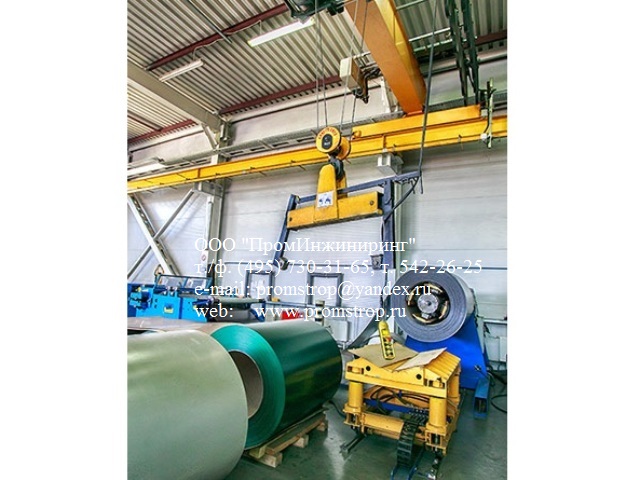

Траверса этой конструкции изготавливается нами для Группы компаний "Металл Профиль" и работает на заводах этой компании, участвуя в производственном процессе при подъеме, перемещении и транспортировке рулонов металла.

По вопросам изготовления траверсы для рулонного металла другой грузоподъемности и длины свяжитесь с нашими специалистами.

При работе с рулонным металлом возникают вопросы подъема и перемещения рулонов размером меньше, чем 1250мм. Такие рулоны металла получают при разрезании стандартного рулона и называют их штрипсами. Для работы со штрипсами, размер которых может быть различным, удобно использовать парный захват для рулонного металла, изготавливаемый ООО "ПромИнжиниринг".

Про захваты для рулонного металла и штрипс можно узнать <<< здесь >>>



Траверса для рулонов и штрипс г/п 6т.

Траверса для рулонов и штрипс г/п 6т. Траверса для рулонов и штрипс г/п 6т.
Траверса для рулонов и штрипс г/п 6т.

Работа с траверсой для перемещения рулонов и штрипс длиной 610мм-1068мм и моссой до 6т

Траверса оснащена вспомогательной цепью, которая связана с верхней частью задней лапы. На передней лапе установлена фиксирующая пластина, в паз которой укладывается звено вспомогательной цепи.

1. Траверса в исходном положении – лапы опушены.

Поднимаем переднюю лапу за ручку на максимально возможную высоту и фиксируем цепь в пазу пластины фиксатора. При этом устанавливается связь между верхними частями передней и задней лапы. Отпускаем переднюю лапу, которая при этом стремиться опуститься вниз, но за счет вспомогательной цепи происходит одновременный поворот и подъем задней лапы. При достижении равновесного положения лапы установятся в раздвинутом положении. Траверса готова для опускания ее на рулон металла.

2. Траверса в положении готовности к опусканию на рулон – лапы подняты.

Опускаем траверсу на рулон и готовим лапы к опусканию без удара о торцы рулона. Для этого поднимаем переднюю лапу за ручку вверх. При этом происходит опускание задней лапы вниз до момента соприкосновения ее с торцевой частью рулона. После этого извлекаем вспомогательную цепь из паза фиксирующей пластины и придерживая переднюю лапу за ручку, опускаем ее вниз до момента соприкосновения ее с торцевой частью рулона. Траверса готова для подъема рулона.

  • грузоподъемность траверсы 6,0тн
  • длина поднимаемого рулона 610-1068 мм
  • диаметр рулона 1100-1200мм
  • масса траверсы 125кг

По вопросам изготовления траверсы для рулонного металла другой грузоподъемности и длины свяжитесь с нашими специалистами.



Траверса для рулонов г/п 10т на кран-балку и погрузчик.

Траверса для рулонов г/п 10т на кран-балку и погрузчик
Траверса для рулонов г/п 10т на кран-балку и погрузчик

Траверса предназначена для подъема и транспортирования рулонной стали весом до 10000кг с высотой рулона 1250мм и 1500мм грузоподъемным механизмом. Траверса представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы по длине 1342мм (950мм и 1200мм по осям отверстий в продольных вертикальных пластинах подвески для пальцев верхних такелажных скоб, предназначенных для присоединения к траверсе подъемных лап). По краям балки располагаются две продольные вертикальные пластины подвески. В нижней части этих пластин выполнены два отверстия, соединенных продольным пазом, предназначенные для размещения пальцев верхних такелажных скоб типа СИ. К этим верхним скобам с помощью соединительного звена прикрепляются нижние скобы. К нижней такелажной скобе присоединяются подъемные лапы, предназначенные для зацепления рулона металла. За счет перемещения верхних скоб траверса может быть использована для перемещения рулонов размером 1250мм и 1500мм.
В центре линейной балки размещена поперечная ось, предназначенная для зацепления траверсы крюком крана. В нижней части балки траверсы расположены две направляющие коробки, которые служат для закрепления траверсы на вилах погрузчика. Коробки оснащены винтовым фиксатором, предотвращающим соскальзывание траверсы с поверхности вил.

  • грузоподъемность траверсы 10,0тн
  • длина поднимаемого рулона 1250мм и 1500 мм
  • масса траверсы 240кг

По вопросам изготовления траверсы для рулонного металла другой грузоподъемности и длины свяжитесь с нашими специалистами.
