Траверса для плит перекрытия пустотных безпетельных типа ПБ

Траверса (ТПИ) ЛК 5,0т 4,4м ~ 7,4м 2018 для монтажа плит перекрытия

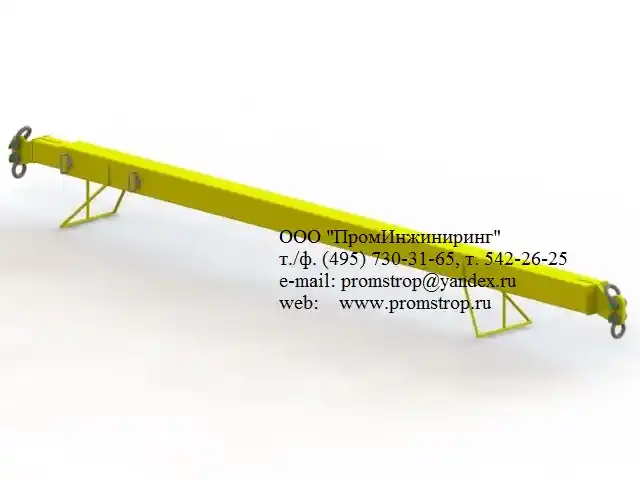

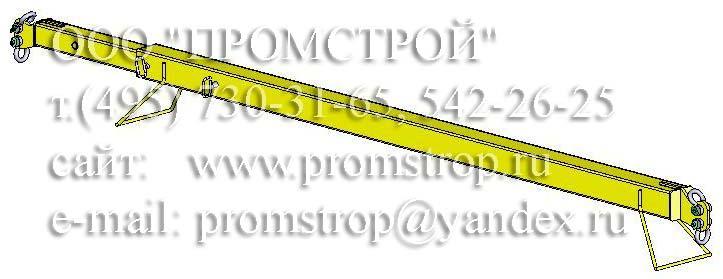

  • Траверса представляет собой линейную балку сварной конструкции из двух труб - внешней и внутренней, каждая из которых оснащена оголовком с двумя шарнирно закрепленными такелажными скобами типа СИ.
  • Верхняя такелажная скоба предназначена для присоединения к траверсе строп, предназначенных для навешивания ее на крюк крана. Нижняя такелажная скоба предназначена для закрепления на траверсе захватов для плит перекрытия.
  • В конструкции траверсы предусмотрена возможность изменения расстояния между захватами для плит перекрытия от 4400мм до 7400мм с шагом 500мм на сторону.
  • Для изменения этого расстояния следует вынуть из отверстий внешней трубы два быстросъемных шкворня и задвинуть или выдвинуть внутреннюю трубу относительно внешней трубы траверсы для получения нужной длины. После чего следует установить быстросъемные шкворни на место, зафиксировав взаимное положение труб траверсы.

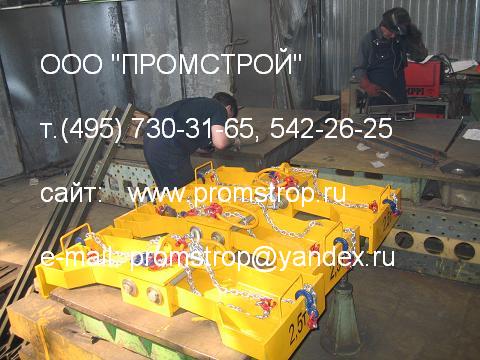

  • Захватным органом служат два идентичных по своей конструкции опорных захвата типа Захват для плит ЗП-2,5т-1200-600 2018, грузоподъемностью 2500кг, шириной прижимных пластин 600мм, приобретаемые отдельно. Захваты могут работать в двух режимах:
    - режим индивидуальной работы - для подъема коротких плит массой до 2500кг может быть использован один Захват для плит ЗП-2,5т-1200-600 2018 без присоединения к траверсе и без второго захвата. Для сопряжения с крюком грузоподъемного механизма (с применением при необходимости для этого дополнительного стропа) использовать отверстие в вертикальной пластине Корпуса захвата,
    - режим совместной работы (основной режим) - для подъема плит длиной более 5000мм и массой до 5000кг используются два захвата, сопряженные с траверсой.

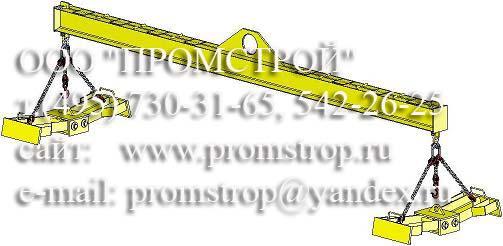

Траверса (ТПИ) ЛК 5,0т 4,4м ~ 7,4м 2018 (с 2-мя захватами для плит ЗП-2,5т-1200-600 2018)

Подходит для пустотных плит перекрытия длиной до 12000 мм

Технические характеристики:

  • грузоподъемность 5,0тн
  • длина 4,4м ~ 7,4м
  • ширина 0,4м
  • высота 0,4м
  • масса 180кг

По вопросам изготовления траверсы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:



Траверса для монтажа плит перекрытия пустотных безпетельных типа ПБ

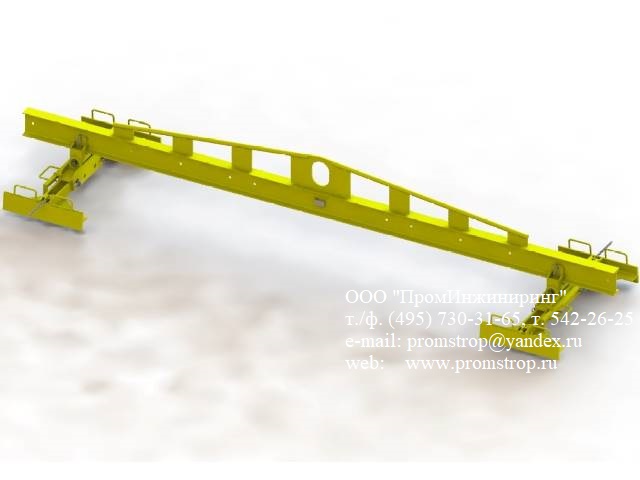

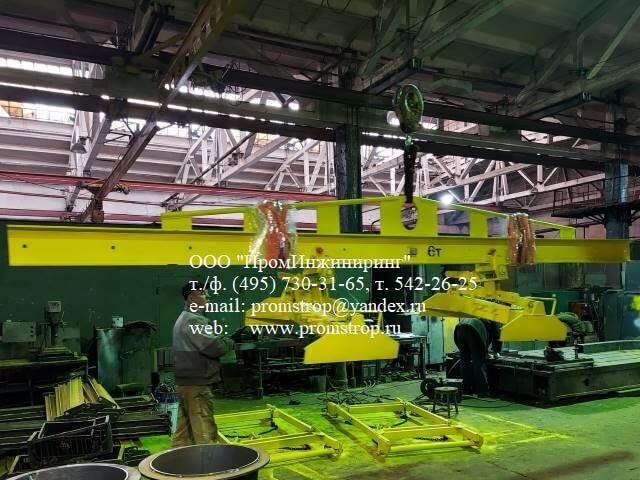

Траверса (ТПИ) ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-1200-1500) 2019 для монтажа плит перекрытия


Траверса (ТПИ) ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-1200-1500) 2019 для безпетельных плит

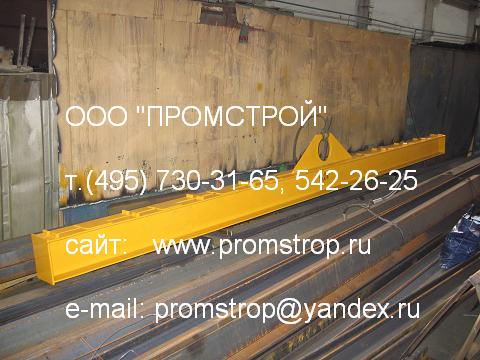

  • Съемное грузозахватное приспособление Траверса ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-1200-1500) 2019, предназначено для подъема и перемещения грузов массой до 6000кг с использованием грузоподъемного механизма соответствующей грузоподъемностью и может быть использовано для перемещения плит перекрытия железобетонных многопустотных для зданий и сооружений типа ПБ 1500х220 шириной 1500мм, ПБ 1200х220 шириной 1200мм и длиной более 2500мм.
  • СГЗП имеет модульную конструкцию, облегчающую его транспортировку к потребителю или на место выполнения работ в разобранном виде.

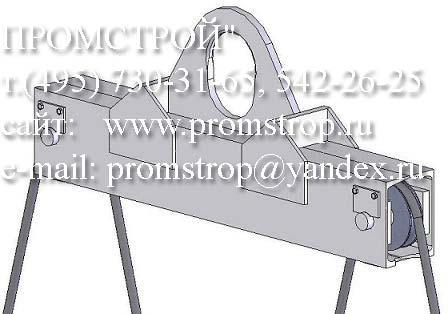

  • Основной корпусной деталью СГЗП случит линейная балочная траверса типа Траверса ЛЦ 6,0т 2,0м~6,0м. В центральной части балки траверсы выполнена вертикальная пластина подвески с отверстием, предназначенная для навешивания на крюк грузоподъемного механизма. Корпус траверсы выполнен из двутавровой балки. В корпусе балки траверсы выполнены пять пар сквозных горизонтальных симметричных отверстий, расположенных на минимальном расстоянии 1340мм друг от друга, с шагом 500мм на сторону, которые предназначены для сопряжения с подвеской подвижного захвата ЗП-3,0-1500 и шкворнем фиксации.
  • Захватным органом СГЗП служат два идентичных по своей конструкции опорных захвата типа Захват для плит ЗП-3,0-1200-1500, грузоподъемностью 3000кг, шириной прижимных пластин 1200мм.

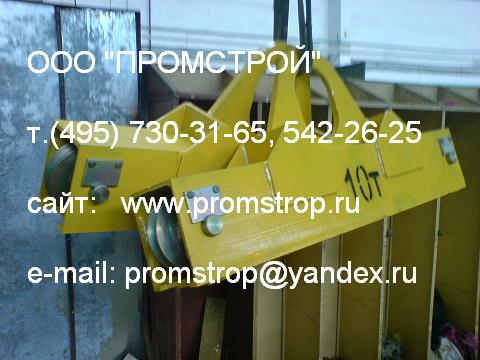

  • Основной корпусной деталью Захвата служит Корпус, к которому с помощью двух осей закреплены подвижные лапы, оснащенные вертикальной прижимной пластиной, предназначенной для сопряжения с торцевыми поверхностями плит перекрытия.
  • Для удержания лап захвата в раздвинутом положении предназначен подвижный фиксатор.
  • Для сопряжения захвата с балкой траверсы служит подвеска специальной конструкции.
  • Для обеспечения безопасности при выполнении работ по подъему плиты Захват оснащен страховочной цепью с крюками.
  • В конструкции захвата предусмотрена возможность настройки на работу с плитами шириной 1200мм и 1500мм. Для этой цели в корпусе захвата выполнены две пары отверстий на расстоянии 200мм и 500мм друг от друга. В зависимости от ширины перемещаемой плиты перекрытия лапы захвата сопрягаются с одной или другой парой отверстий, за счет установки в них осей, которые фиксируются с помощью специальных пружинных шплинтов.

Траверса (ТПИ) ЛЦ 6,0т 2,0м~6,0м (с ЗП-3,0-1200-1500) 2019

Подходит для пустотных плит перекрытия длиной до 12000 мм

Технические характеристики:

  • грузоподъемность 6,0тн
  • длина 6,0м
  • ширина 1,2...1,5м
  • высота 1,2м
  • масса 720кг

По вопросам изготовления траверсы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:
