ООО "ПромИнжиниринг" - производство траверс.

На нашем предприятии возможно изготовление траверс для работы с любыми грузами.

  • Для начала производства траверсы необходима следующая информация:

  • Характер поднимаемого груза (вес, габариты, места и способ крепления строп)
  • Тип траверсы, которой предстоит работать с грузом (линейная, пространственная, подъем траверсы за центр или за края)
  • Способ крепления строп к траверсе (то есть какими захватными элементами оснащать траверсу - чалочные крюки, такелажные скобы и т.п.)

Все эти вопросы можно задать нашим специалистам и они помогут Вам в подборе конструкции грузовой траверсы и в принятии решения о способе строповки груза.

Имеется возможность изготовить не только типовую траверсу, но и специальные траверсы по желанию (чертежам или эскизам) заказчика. Фотографии некоторых образцов траверс производства ООО "ПромИнжиниринг" можно увидеть в [фотоальбоме].



Траверса для контейнеров 40 футов (линейная траверса)



Открытие станций по параграфам 11 и 12 Тарифного руководства ОАО "РЖД" предполагает наличие съемных грузозахватных приспособлений для обработки контйенеров масой брутто до 41 тонны.
Документ: "Тарифное руководство N 4 (ред. от 28.03.2014, с изм. от 19.06.2014) (утв. Советом по железнодорожному транспорту государств - участников Содружества)":
- Параграф 11 (§ 11) Прием и выдача грузов в крупнотоннажных 20-футовых контейнерах массой брутто до 41 тонны на станциях (введено Протоколом, утв. 20.11.2013)
- Параграф 11н (§ 11н) Прием и выдача грузов в крупнотоннажных 20-футовых контейнерах массой брутто до 41 тонны на подъездных путях (введено Протоколом, утв. 20.11.2013)
- Параграф 12 (§ 12) Прием и выдача грузов в крупнотоннажных контейнерах массой брутто до 41 тонны на станциях (введено Протоколом, утв. 20.11.2013)
- Параграф 12н (§ 12н) Прием и выдача грузов в крупнотоннажных контейнерах массой брутто до 41 тонны на подъездных путях (введено Протоколом, утв. 20.11.2013)
ООО "ПромИнжиниринг" освоило изготовление комплекта приспособлений в составе траверсы ЛК-41,0-2,6 , строп, скоб и захватов для контйенера массой 41т для открытия станций по параграфам 11 и 12 Тарифного руководства ОАО "РЖД".

Перевозка контейнера, его подъем и перемещение - эти задачи не решить без специальных грузозахватных приспособлений. В соответствии с требованиями "МЕЖДУНАРОДНОЙ КОНВЕНЦИИ ПО БЕЗОПАСНЫМ КОНТЕЙНЕРАМ (КБК)", Приложение 2. "КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ИСПЫТАНИЯ", при подъёме контейнера за нижние угловые фитинги силы прилагаются таким образом, чтобы подъемные устройства крепились только к нижним угловым фитингам. Прилагаемые при подъеме силы должны находиться под следующим углом к горизонтали:
30 град. для контейнеров длиной 12000 мм (40 футов) (номинальная длина) или более;
37 град. для контейнеров длиной 9000 мм (30 футов) (номинальная длина) и более до 12000 мм (40 футов) исключительно (номинальная длина);
45 град. для контейнеров длиной 6000 мм (20 футов) (номинальная длина) и более до 9000 мм (30 футов) исключительно (номинальная длина);
60 град. для контейнеров длиной менее 6000 мм (20 футов) (номинальная длина).
Исходя из этих требований, ООО "ПромИнжиниринг" использует в работе следующую схему строповки и конструкции траверсы для подъема контейнера.

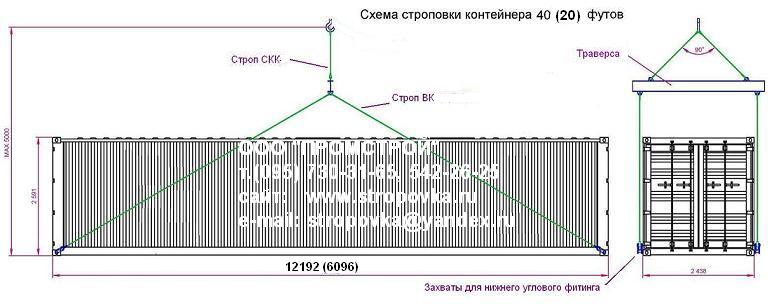

Строповка контейнера ( схема строповки контейнера 20 и 40 футов )

Схема строповки контейнера  20 и 40 футов

Траверса для контейнера 40 футовТраверса для контейнера 40 футов (г/п 32,0тн)Универсальная траверса для подъема контейнера 20 и 40 футов в работе

Траверса предназначена для подъема и транспортирования груза весом до 32000кг (грузовой контейнер 40 футов с параметрами в соответствии с ISO 668-88 “Грузовые контейнеры. Наружные размеры и грузоподъемность”) грузоподъемным механизмом. Перевозка контейнера и его перемещение легко решаются с помощью этой траверсы.

Траверса представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы 2600мм на 400мм (без скоб и без строп). По краям балки располагаются две подвески Т - образной формы, состоящие из сваренных вместе продольной и поперечной вертикальных пластин. В нижней части поперечных пластин выполнены два отверстия, в которых размещены такелажные скобы СИ-17,0 с закреплёнными на них стропами типа ВК-12,5. На противоположном конце этих строп при помощи такелажных скоб СИ-17,0 закрепляются захваты для зацепления траверсы с нижними угловыми фитингами контейнера (захваты в комплект траверсы не входят). В верхней части продольных пластин выполнены отверстия, в которых размещены такелажные скобы СИ-25,0 с закреплёнными на них стропами типа СКК-25,0-2,0 предназначенные для навешивания траверсы на крюк грузоподъёмного механизма.

  • грузоподъемность траверсы 32,0тн
  • длина траверсы 2,6м
  • масса траверсы 280кг
  • Для подъема контейнера траверса должна быть укомплектована следующими грузоподъемными элементами:

  • Стропы канатные кольцевые СКК-25,0-2,0 (2 шт) - верхние стропы
  • Стропы канатные ВК-12,5-6,8 (4шт) - нижние стропы
  • Скобы такелажные СИ-25,0 (2 шт)
  • Скобы такелажные СИ-17,0 (8 шт)
  • Захват для углового фитинга контейнера 40 футов TCU-40 (4 шт) или его аналог захват KONNOSS.

Захват для  контейнера (Захват для нижнего углового фитинга контейнера TCU-40)Захват для  контейнера (Захват для нижнего углового фитинга контейнера KONNOSS)

Стоимость комплекта (траверса, стропы, скобы, захваты) - 138827 руб с НДС (Комплектация №1 - верхние стропы КАНАТНЫЕ, нижние стропы КАНАТНЫЕ)

Для увеличения долговечности верхних кольцевых строп, предназначенных для соединения траверсы с крюком крана, эти стропы могут быть изготовлены в виде цепных кольцевых строп типа УСЦ-25,0-2,0 (класс Т8) из высокопрочных цепей и соединительных звеньев. Цепные стропы имеют больший ресурс, меньше подвержены износу при взаимодействии с крюком крана и такелажными скобами траверсы.

Стоимость комплекта (траверса, стропы, скобы, захваты) - 144373 руб с НДС (Комплектация №2 -верхние стропы ЦЕПНЫЕ, нижние стропы КАНАТНЫЕ)

Имеется возможность использовать одну траверсу для работы с 20 и 40 футовыми контейнерами. Для решения этой задачи необходимо иметь возможность изменять длину нижних строп, соединяющих траверсу с нижними угловыми фитингами контейнера. Для этого в состав комплектации траверсы включаются цепные стропы, имеющие возможность изменения длины за счет применения в их составе крюка укорачивателя. Можно предложить два варианта решения нижних строп для универсальной траверсы для подъема 20 и 40 футовых контейнеров:

  1. комбинированные нижние стропы, которые состоят из соединенных последовательно канатных строп типа ВК-12,5-3,5 и цепных строп типа ВЦ-12,5-4,0 с крюком-укорачивателем
  2. полностью цепные нижние стропы типа ВЦ-12,5-8,0 с крюком-укорачивателем

Первый вариант представляет возможность уменьшить стоимость нижнего стропа за счет использования в его составе болеее дешевой (по сравнению с цепью) канатной части. При этом полностью реализуется функция изменения длины, необходимая для работы с универсальной траверсой.

Стоимость комплекта (траверса, стропы, скобы, захваты) - 176115 руб с НДС (Комплектация №3 -верхние стропы КАНАТНЫЕ, нижние стропы КОМБИНИРОВАННЫЕ - КАНАТНО-ЦЕПНЫЕ)

Так же может быть предложена комплектация №4:

Стоимость комплекта (траверса, стропы, скобы, захваты) - 181661 руб с НДС (Комплектация №4 -верхние стропы ЦЕПНЫЕ, нижние стропы КОМБИНИРОВАННЫЕ - КАНАТНО-ЦЕПНЫЕ)

Комплектация №5 отличается использованием в качестве нижних строп для универсальной траверсы полностью цепных строп типа ВЦ-12,5-8,0 с крюком-укорачивателем

Стоимость комплекта (траверса, стропы, скобы, захваты) - 183077 руб с НДС (Комплектация №5 -верхние стропы ЦЕПНЫЕ, нижние стропы ЦЕПНЫЕ)



Линейная Траверса для контейнеров 40 футов с подъемом за центр траверсы

При ограниченой высоте подъема крюка крана применяется траверса с подъемом за центр. Применение этой траверсы для подъема контейнера позволяет уменьшить необходимую высоту подъема крюка крана на величину 1,5~2,0 метра.

Траверса для контейнера 40 футов с  подъемом за центр траверсыЛинейная Траверса для контейнеров 40 футов с подъемом за центр траверсы Цепные стропы для линейной траверсы с подъемом за центр для контейнера 40 футов

Траверса представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы 2600мм на 400мм (без скоб и без строп). По краям балки располагаются две поперечные вертикальные пластины, выполненные в виде торцевых крышек. В нижней части поперечных пластин выполнены два отверстия, в которых размещаются такелажные скобы типа СИ-9,5, предназначенные для присоединения к траверсе строп. В центре балки траверсы размещается узел подвески, предназначенный для зацепления траверсы крюком грузоподъемного механизма.

  • грузоподъемность траверсы 32,0тн
  • длина траверсы 2,84м
  • масса траверсы 620кг

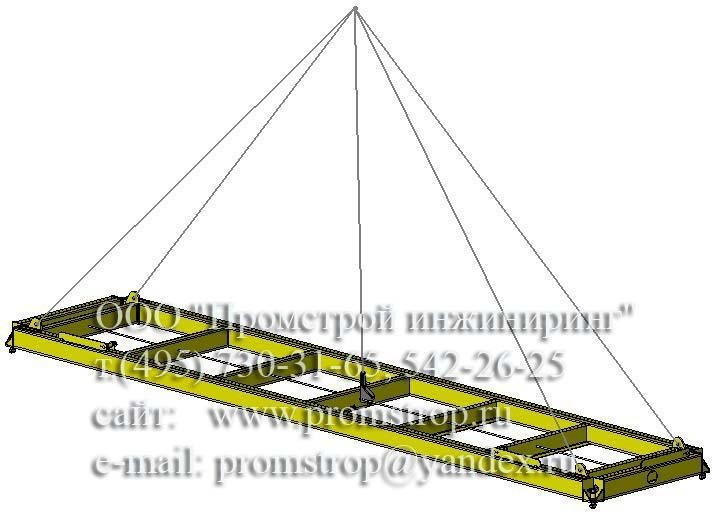

Траверса Спредер для контейнеров 40 футов





Траверса Спредер для контейнеров 40 футов

Автоматическая траверса спредер навешивается на крюк крана. Управление захватными головками траверсы производится механически за счет натяжения специального тросика, прикрепленного к стропу траверсы. Зацепление и отцепление происходит без участия рабочих. Для удобства установки на контейнер траверса оборудована тремя направляющими поворотными пластинами, которые упираются в стенки контейнера, облегчая позиционирование захватных головок траверсы над верхними фитингами контейнера. Для контроля положения захватных головок имеется индикаторный флажок.

  • грузоподъемность траверсы 35,0тн
  • масса траверсы 2600кг



Про траверсу для контейнера 20 футов можно узнать <<< здесь >>>

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.

Траверсы для контейнера производства ООО "ПромИнжиниринг" работают в следующих организациях:

  • ООО "Территориальная компания"
  • ФГУП "ГКНПЦ им, М,В, Хруничева", ЗЭРКТ
  • ОАО "Ремикс"
  • ЗАО "Капиталэнерго"
  • ООО "МегаТех"
  • ООО "Компания Химпромтрейд"
  • ООО "Актис Лтд"
  • ЗАО "ХИМСНАБ-АЛЬЯНС"
  • ОАО "Нефтекамский автозавод"
  • ОАО "Соликамскбумпром"
  • ООО "Агро Кост"
  • ОАО "Щекиноазот"
  • Тугнуйский филиал ОАО "СУЭК"
  • ФИЛИАЛ АК "АЛРОСА" (ЗАО) "АЛРОСА-ТРАНССНАБ"
  • ООО "БАУ Мотор Корпорэйшн"
  • ОАО "НИЖНЕКАМСКНЕФТЕХИМ"
  • ООО НПФ "Сосны"
  • ОАО "Кучуксульфат"
  • ООО "АТД "Вега""
  • ОАО "Ургалуголь"
  • ОАО "Домостроитель"
  • ОАО "Порт Пермь"
  • ООО "Фрегат"
  • ООО "ДМ Автотехника"
