ООО "ПромИнжиниринг" - производство траверс.

На нашем предприятии возможно изготовление траверс для работы с любыми грузами.

  • Для начала производства траверсы необходима следующая информация:

  • Характер поднимаемого груза (вес, габариты, места и способ крепления строп)
  • Тип траверсы, которой предстоит работать с грузом (линейная, пространственная, подъем траверсы за центр или за края)
  • Способ крепления строп к траверсе (то есть какими захватными элементами оснащать траверсу - чалочные крюки, такелажные скобы и т.п.)

Все эти вопросы можно задать нашим специалистам и они помогут Вам в подборе конструкции грузовой траверсы и в принятии решения о способе строповки груза.

Имеется возможность изготовить не только типовую траверсу, но и специальные траверсы по желанию (чертежам или эскизам) заказчика. Фотографии некоторых образцов траверс производства ООО "ПромИнжиниринг" можно увидеть в [фотоальбоме].



Линейная Траверса для контейнеров 20 футов с подъемом за края траверсы



Перевозка контейнера, его подъем и перемещение - эти задачи не решить без специальных грузозахватных приспособлений. В соответствии с требованиями "МЕЖДУНАРОДНОЙ КОНВЕНЦИИ ПО БЕЗОПАСНЫМ КОНТЕЙНЕРАМ (КБК)", Приложение 2. "КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ИСПЫТАНИЯ", при подъёме контейнера за нижние угловые фитинги силы прилагаются таким образом, чтобы подъемные устройства крепились только к нижним угловым фитингам. Прилагаемые при подъеме силы должны находиться под следующим углом к горизонтали:
30 град. для контейнеров длиной 12000 мм (40 футов) (номинальная длина) или более;
37 град. для контейнеров длиной 9000 мм (30 футов) (номинальная длина) и более до 12000 мм (40 футов) исключительно (номинальная длина);
45 град. для контейнеров длиной 6000 мм (20 футов) (номинальная длина) и более до 9000 мм (30 футов) исключительно (номинальная длина);
60 град. для контейнеров длиной менее 6000 мм (20 футов) (номинальная длина).
Исходя из этих требований, ООО "ПромИнжиниринг" использует в работе следующую схему строповки и конструкции траверсы для подъема контейнера.

Строповка контейнера ( схема строповки контейнера 20 и 40 футов )

Схема строповки контейнера  20 и 40 футов

Траверса для контейнера 20 футовТраверса для контейнера 40 футов (г/п 32,0тн)Универсальная траверса для подъема контейнера 20 и 40 футов в работе

Траверса предназначена для подъема и транспортирования груза весом до 25000кг (грузовой контейнер 20 футов с параметрами в соответствии с ISO 668-88 “Грузовые контейнеры. Наружные размеры и грузоподъемность”) грузоподъемным механизмом. Перевозка контейнера и его перемещение легко решаются с помощью этой траверсы.

Траверса представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы 2600мм на 400мм (без скоб и без строп). По краям балки располагаются две подвески Т - образной формы, состоящие из сваренных вместе продольной и поперечной вертикальных пластин. В нижней части поперечных пластин выполнены два отверстия, в которых размещены такелажные скобы СИ-9,5 с закреплёнными на них стропами типа ВК-10,0. На противоположном конце этих строп при помощи такелажных скоб СИ-9,5 закрепляются захваты для зацепления траверсы с нижними угловыми фитингами контейнера (захваты в комплект траверсы не входят). В верхней части продольных пластин выполнены отверстия, в которых размещены такелажные скобы СИ-17,0/20,4 с закреплёнными на них стропами типа СКК-20,0-2,0 предназначенные для навешивания траверсы на крюк грузоподъёмного механизма.

  • грузоподъемность траверсы 25,0тн
  • длина траверсы 2,6м
  • масса траверсы 160кг
  • Для подъема контейнера траверса должна быть укомплектована следующими грузоподъемными элементами:

  • Стропы канатные кольцевые СКК-20,0-2,0 (2 шт)
  • Стропы канатные ВК-10,0-4,0 (4шт)
  • Скобы такелажные СИ-17,0 (2 шт)
  • Скобы такелажные СИ-9,5 (8 шт)
  • [ Захват для углового фитинга контейнера 20 футов] (4 шт) захват отечественного производства

Захват для углового фитинга контейнера

Стоимость комплекта (траверса, стропы, скобы, захваты) - 84655 руб с НДС ( при комплектации траверсы отечественными захватами нижнего углового фитинга контейнера)

Стоимость комплекта (траверса, стропы, скобы, захваты) - 102129 руб с НДС ( при комплектации траверсы импортными захватами нижнего углового фитинга контейнера)

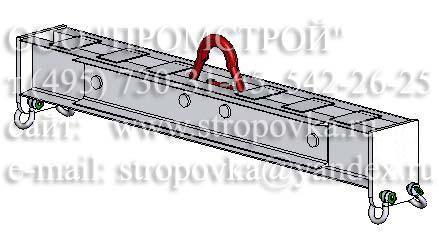

Линейная Траверса для контейнеров 20 футов с подъемом за центр траверсы





При ограниченой высоте подъема крюка крана применяется траверса с подъемом за центр. Применение этой траверсы для подъема контейнера позволяет уменьшить необходимую высоту подъема крюка крана на величину 1,5~2,0 метра.

Траверса для контейнера 20 футов с  подъемом за центр траверсыЛинейная Траверса для контейнеров 20 футов с подъемом за центр траверсы

Траверса представляет собой линейную балку сварной конструкции из швеллера. Габаритный размер траверсы 2600мм на 400мм (без скоб и без строп). По краям балки располагаются две поперечные вертикальных пластины, выполненные в виде торцевых крышек. В нижней части поперечных пластин выполнены два отверстия, в которых размещаются такелажные скобы типа СИ-9,5, предназначенные для присоединения к траверсе строп. В центре балки траверсы размещается узел подвески в виде разъемного треугольного звена типа Рт3-25,0, предназначенного для зацепления траверсы крюком грузоподъемного механизма.

  • грузоподъемность траверсы 25,0тн
  • длина траверсы 2,6м
  • масса траверсы 380кг

Стоимость комплекта (траверса, стропы, скобы, захваты) - 110448 руб с НДС (при комплектации траверсы отечественными захватами нижнего углового фитинга контейнера)

Стоимость комплекта (траверса, стропы, скобы, захваты) - 127912 руб с НДС (при комплектации траверсы импортными захватами нижнего углового фитинга контейнера)

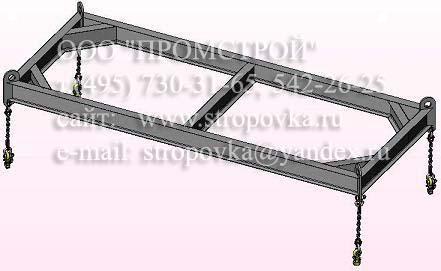

Пространственная Траверса для контейнеров 20 футов с подъемом за края траверсы





В ряде случаев бывает необходимость в применении пространственной траверсы, позволяющей поднимать контейнер путем зацепления за верхние фитинги контейнера, расположенные в горизонтальной плоскости его крыши

Траверса представляет собой пространственную раму сварной конструкции. Размер траверсы 5860мм на 2260мм (без скоб и без строп). В углах пространственной рамы траверсы располагаются четыре вертикальные пластины, В нижней части этих пластин выполнены отверстия, в которых размещаются такелажные скобы типа СИ-9,5, предназначенные для присоединения к траверсе вертикальных захватов верхних фитингов контейнера. В верхней части этих пластин располагаются отверстия, предназначенные для соединения с крюками стропа типа 4СК-25,0-5,0, который служит для зацепления траверсы крюком грузоподъемного механизма.

Пространственная Траверса для контейнеров 20 футов с подъемом за края траверсы Пространственная Траверса для контейнера 20 футов (г/п 25,0тн)



  • грузоподъемность траверсы 25,0тн
  • размер траверсы 5,86м х 2,26м
  • масса траверсы 1000кг

Для подъема контейнера траверса должна быть укомплектована следующими грузоподъемными элементами:

  • Строп канатный 4СК-25,0-5,0 (1шт)
  • Скобы такелажные СИ-9,5 (8 шт)
  • Захват вертикальный для верхнего фитинга контейнера 20 футов (4 шт)

Вертикальный захват для верхнего фитинга контейнера

Стоимость комплекта (траверса, стропы, скобы, захваты) - 229556 руб с НДС

Про траверсу для контейнера 40 футов можно узнать <<< здесь >>>

По вопросам изготовления траверсы другой грузоподъемности и длины свяжитесь с нашими специалистами.
