Нами был получен запрос на проектирование и изготовление тары для труб.
Кассеты будут использоваться для хранения трубы с возможностью штабелирования.
Основные требования к конструкции:
Размещение до 6-ти пачек труб квадратного и круглого сечения (2 ряда по 3шт) внутри конструкции (учтено в размерах на чертежах).
Грузоподъемность – до 5000кг.
Возможность штабелирования до трех кассет.
Возможность штабелирования с участием только одного стропальщика.
Возможность использования траверсы для перемещения кассет.
В результате была спроектирована и изготовлена Кассета 6т 6000х3000 для хранения и транспортировки трубных изделий общим весом до 6000кг.

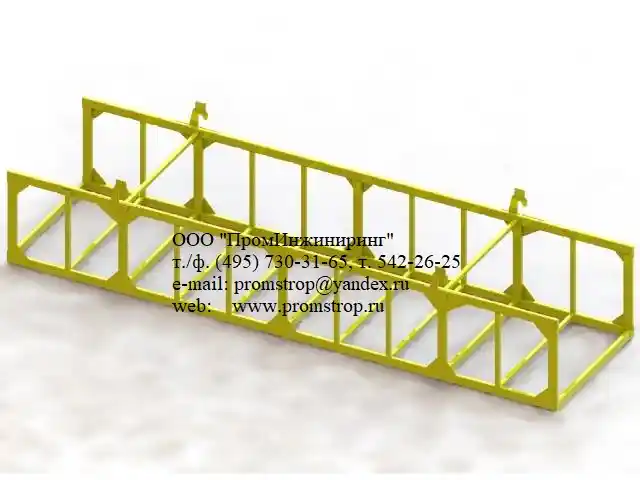

Контейнер металлический типа Кассета 6т 6000х3000 (ящичная тара), представляет собой сварную конструкцию из листового и профильного металла.
Контейнер металлический типа Кассета 6т 6000х3000 (ящичная тара) изготовлен в соответствии с требованиями ГОСТ 19822-88 «Тара производственная. Технические условия».
Контейнер оснащен двумя съемными распорками, которые устанавливаются в специальные ложементы перед перемещение контейнера траверсой.
Контейнер оснащен специальными опорными наклонными ложементами для укладки рулонов (штрипс). Поверхность ложементов выполнена в виде настила из фанеры для исключения повреждения груза при его хранении или транспортировке в Контейнере.

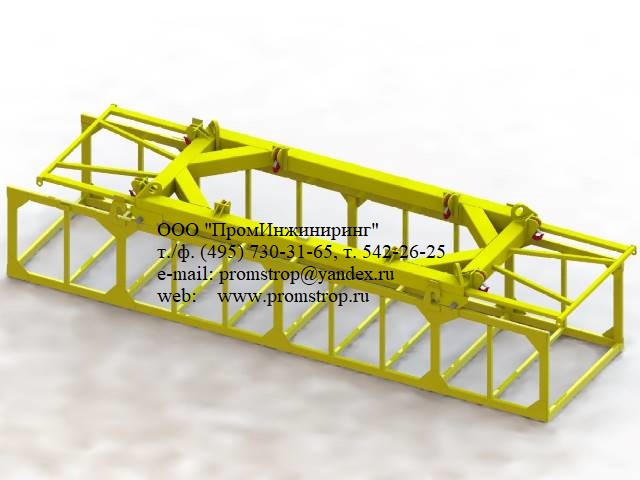

Строповка контейнера должна производиться только с применением специальной траверсы типа Траверса ПЦ 12,5т-300х151 2017. Применение иных грузозахватных приспособлений и средств не допускается, за исключением согласованных и одобренных производителем контейнера.
Для перемещения контейнера траверсой предназначены четыре вертикальные такелажные проушины, размещенные в верхней части стенок контейнера на расстоянии 3000мм друг
от друга.
Перемещение контейнера стропами или погрузчиком не предусмотрено и не допускается. Груз в контейнере следует размещать равномерно по всей поверхности.

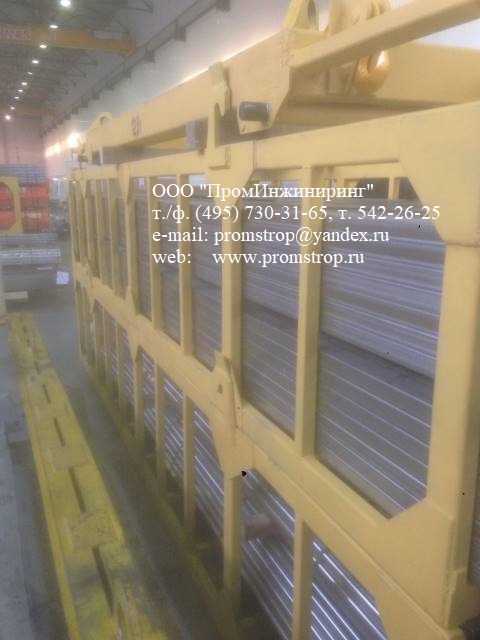

Кассета 6т 6000х3000 для транспортирования и хранения труб.
Подходит для перемещения и хранения труб общей массой до 60000 кг.

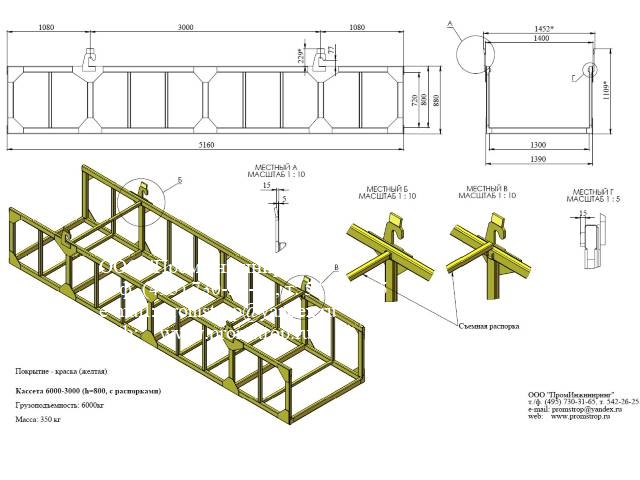

Технические характеристики:
грузоподъемность 6,0 тн
длина 5,16м
ширина 1,4м
высота 0,88м
масса 350кг
Максимальное количество в штабеле, 4 шт
Кассета 6т 6000х3000 для транспортирования и хранения труб.
